Как штробить бетонную стену под проводку без пыли
Во время ремонта многие сталкиваются с надобностью смены положения розеток. Следовательно, необходимо штробление стен – вырезание углубленных каналов. Работы не отличаются сложностью, однако потребуется специальное оборудование, а также следует досконально изучить правила и способы штробления. Рассмотрим, как штробить бетонную стену под проводку без пыли
Содержание
- 1 Требования и нормы
- 2 Методы
- 3 Инструменты для штробления
- 3.1 Что подойдет из арсенала домашнего мастера
- 3.2 Простой электроинструмент
- 3.3 Профессиональное оборудование
- 4 Особенности работ с различными материалами
- 4.1 Бетон и кирпич
- 4.2 Дерево и газобетон
- 4.3 Несущие стены
- 5 Как штробить бетонную стену под проводку без пыли поэтапно
- 6 Как замаскировать штробы с проводкой
- 7 Какой инструмент лучше
- 8 Советы и рекомендации
Требования и нормы

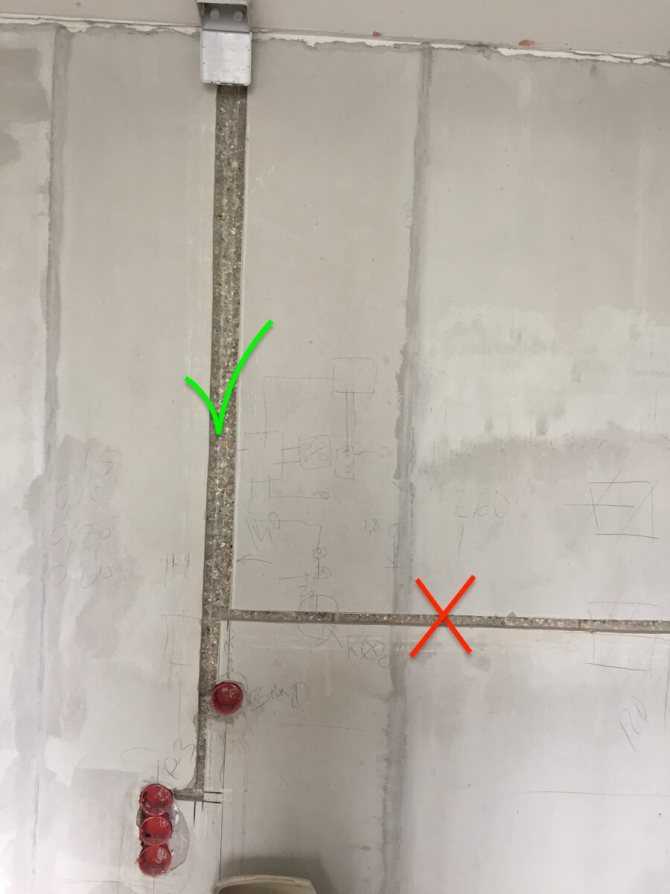

Рисунок 1.
Штробление бетонной стеныПеред тем, как штробить бетонную стену под проводку без пыли самостоятельно, нужно тщательно подготовиться к работе. Сначала следует рассчитать план разводки, начертив будущее расположение:
- розеток;
- выключателей;
- точек освещения.
Нормативы касательно проводки указаны в СНиП 3.05.06-85. Среди пунктов, на которые нужно обратить особое внимание, числятся:
- Штроба должна осуществляться горизонтально/вертикально, никаких кривых линий. Единственный случай, когда разрешается отступить от этого правила – штробление в стенках с уклоном. Тогда борозду можно расположить параллельно наклону.
- Между 2 точками вращать борозду можно 1 раз. Это обусловлено тем, что поворот – это перегиб, и излишнее перекручивание приведет к печальным последствиям.
- Ширина штробы – 30 мм, глубина – 26 мм.
- Затрагивать внутреннюю конструкцию нельзя, поскольку это приведет к нарушению каркаса.
- Кирпич легко поддается штроблению, чем бетон.
Это нужно учесть при выборе технологии. - Во время работ требуется защитная маска.
Это нужно учесть при выборе технологии.Несоблюдение указанных правил и норм грозит владельцу не только санкциями от соответствующих органов, но и может привести к разрушению стен. Поэтому не стоит ставить свою жизнь и жизни близких людей на кон, рискуя самым дорогим, а тщательно следовать инструкциям и правилам.
Методы

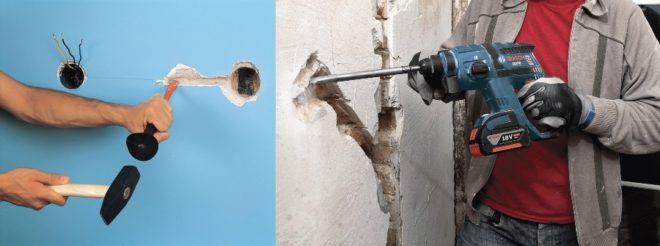

Рисунок 2. Штробление перфораторомСуществует 4 способа штробления:
- Молоток и зубило – пользуется популярностью из-за дешевизны. Среди недостатков стоит отметить длительность работ и кривизну магистралей.
- Ударная дрель – при применении перфоратора штробы выходят с неровными краями, зато процедура совершается быстро.
- Болгарка – при работе отмечается много пыли. Однако канавки получаются ровными.
- Штроборез – главным минусом считается его высокая стоимость. Впрочем, она полностью оправдана эффективностью: углубления получаются ровными, без пыли.
Инструменты для штробления
Главным вопросом при штроблении стен остается выбор правильного инструмента, поскольку именно от него зависит, как будет совершаться штробление.
Что подойдет из арсенала домашнего мастера

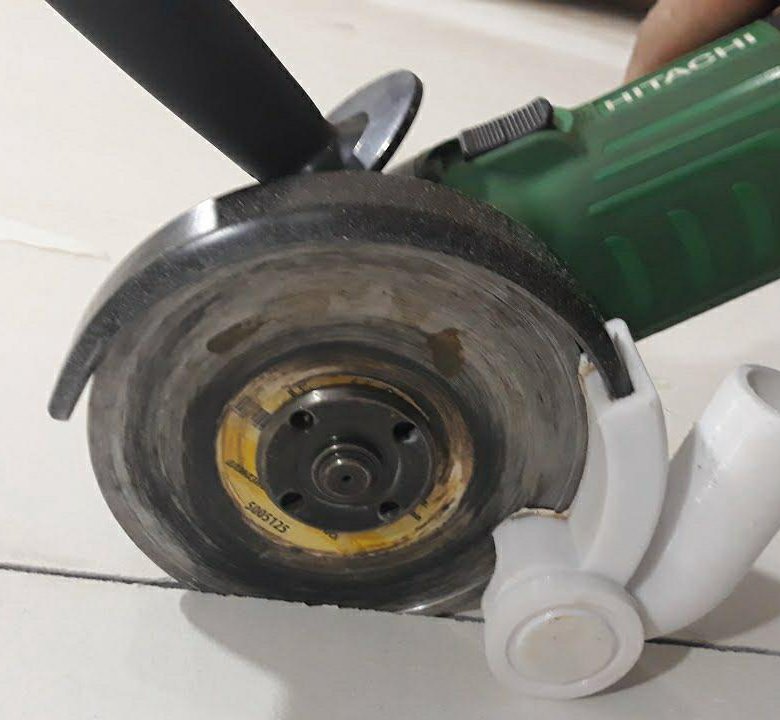

Болгарка – проверенный и надежный инструмент, который есть практически в каждом доме. Для ее использования потребуется алмазный диск, чтобы резка получилась точной, не оставив сколов в стенах.
Сначала необходимо смастерить параллельные пропилы, которые будут служить границами. В процессе важно помнить о нормах и размерах штроб. Углубить борозду можно, применяя зубило или перфоратор.
Важно: выбрав болгарку в качестве основного инструмента, следует запастись строительным пылесосом, чтобы потом собрать всю пыль.

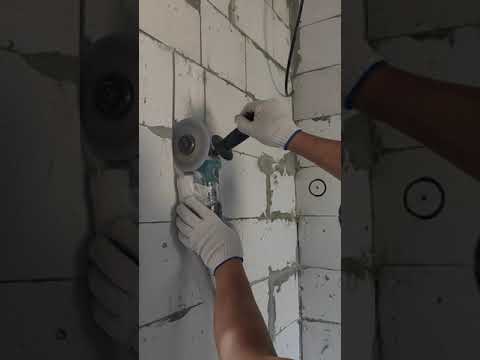

Использование болгарки показано на видео ниже:
Работа с применением зубила и молотка выполняется в несколько этапов:
- Зубилом намечают края штроб.
- Острие ставят поперек и выбивают кусок стенки.
- Снимают верхний слой, углубляя канавку.
Простой электроинструмент
Для штробления стен перфоратором потребуется 3 насадки: 2 бура разной длины и лопаточка. Процесс выполнения:
- В стене сверлят отверстия глубиной 2,5 см, строго придерживаясь намеченной линии. Ее заранее намечают маркером. Дырки должны располагаться в 1,5 см друг от друга.
- Бур сменяют на лопаточку и проходятся от точки к точке, проделывая канавку.
Важно: сверло следует располагать перпендикулярно к стене.
Профессиональное оборудование
Самым удобным инструментом для штробления признан штроборез. Он оснащен 2 алмазными кругами и специальным кожухом, что обеспечивает аккуратность, быстроту и легкость работ. Края штроб выходят безупречно ровными. Однако стоит такое оборудование недешево.
Особенности работ с различными материалами
Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран.
Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.
Бетон и кирпич
Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:
- штроборез;
- перфоратор;
- болгарка.
Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.
Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.
Дерево и газобетон
Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.
Штробить стены из газобетона можно штроборезом, соблюдая все рекомендации и нормы.
Несущие стены
Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции.
Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.
Как штробить бетонную стену под проводку без пыли поэтапно
Рисунок 3. Штробление без пылиПеред началом работ следует уточнить некоторые моменты:
- наличие скрытой проводки;
- маршрут ее прокладки;
- материал стен.
Выбрав подходящий метод, следует нанести на поверхность стен разметку, двигаясь к точкам, где будут расположены источники. Перфоратором проделывают углубления по линии будущей проводки. Используя лопаточку, бурят сплошную борозду.
После штробления следует очистить борозду от пыли, прогрунтовать и аккуратно поместить внутрь кабель. Заделать штробу.
Как замаскировать штробы с проводкой
Декорирование штроб обычно совершается при помощи:
- гипсовой штукатурки;
- штукатурной цементной смеси;
- гипсового клея.
Как замаскировать штробу:
- Борозду очищают от пыли, используя пылесос или другие подручные средства.
- Обильно смочить кисть грунтовкой, и заделать углубление. Не следует жалеть средства, чтобы потом не пришлось переделывать работу.
- Когда слой грунтовки высохнет, канавку нужно немного смочить водой.
- Заделать шов в стене любым декоративным материалом.
Какой инструмент лучше
Идеальным инструментом является штроборез. Среди его достоинств:
- ровность борозд;
- отсутствие пыли;
- скорость выполнения работ.
Отдельно стоит отметить надежность и безопасность инструмента, а также минимальный шум во время работ. Стоимость штробореза довольна высока, однако имеется альтернативное решение: взять инструмент в аренду на недолгий срок.
Советы и рекомендации
Провести качественное и быстрое штробление стен помогут советы мастеров:
- Если требуется соединить 2 точки, то следует помнить, что штроба в этом случае может иметь только один поворот.
- Перед работой необходимо очистить стены от обоев, грязи и мусора.
- Во время работ нужно постоянно проверять размеры будущих штроб.
- Несущие стены нельзя штробить внутри, но можно снаружи. На первых этажах работы должны проводиться с предельной аккуратностью.
Штробление стен с привлечением профессионала может обойтись владельцу в круглую сумму. Выгоднее заняться этим процессом самостоятельно, заранее подготовив необходимые инструменты и материалы. Каждый может выполнить штробление стен в домашних условиях своими руками, если внимательно следовать инструкции и соблюдать правила.

| Правила скрытой проводки – как сделать штробу без «шума» и пыли Давно минули те времена, когда люди изготавливали штробы для скрытой укладки электропроводки исключительно при помощи незамысловатых ручных приспособлений типа молотка и долота. Итак, разберемся в существующих методиках штробления под электропроводку. Многочисленные интернет-сайты и форумы пестрят подробными описаниями процесса с рекомендациями специалистов, «специалистов» и откровенных дилетантов, которые где-то что-то слышали, причем последних явное большинство. В целом при внимательном изучении сути вопроса можно выделить три основных способа изготовления штроб для скрытой укладки проводов. Первый способ сводится к бурению огромного количества отверстий с небольшим шагом на требуемую глубину вдоль обеих границ будущего паза (канавки) в стене или стяжке пола. Далее остается лишь аккуратно выломать материал между двумя стройными линиями отверстий, и штроба готова. Второй, кстати, довольно популярный способ базируется на использовании все того же трехрежимного перфоратора вкупе с обычной угловой шлифмашиной (УШМ), оснащенной алмазным кругом для сухой резки. Здесь все довольно просто. Расчерчиваются границы будущей штробы, берется «болгарка» и ею режется стена (стяжка пола и т. д.) сначала по одной намеченной линии, затем по другой, а далее при помощи перфоратора с долотом выбивается материал между двумя выполненными пропилами. И сразу о недостатках, которых немало. Во-первых, «болгарка» изначально не предназначена для штробления, в частности, ее защитный кожух не способен эффективно прикрыть оператора от образующихся осколков разрезаемого материала.  СПОСОБ ТРЕТИЙ: ПРАВИЛЬНЫЙ Единственный метод изготовления штробы, обеспечивающий высокую эффективность выполнения необходимых операций при соблюдении всех возможных правил безопасности, основывается на использовании штробореза, промышленного пылесоса и трехрежимного перфоратора. Для начала поверхность стены размечается при помощи автоматического самовыравнивающегося лазерного уровня. Далее нужно лишь приложить линейку к стене вдоль четкой яркой линии, «нарисованной» лазерным лучом (корпус лазера вращающийся, что позволяет при необходимости за один прием нанести разметку по всему периметру помещения), и провести черту, которая обозначит нижнюю (или верхнюю, как удобнее) границу штробы. На следующем этапе при помощи трехрежимного перфоратора с патроном SDS Plus и коронки (официальное название — сверло корончатое) по бетону диаметром 73 мм на высоте 0,8 м от пола бурятся гнезда для подрозетников. При выполнении данной операции образуется не так много пыли, чтобы всерьез обращать на нее внимание. Теперь можно приступать к работе штроборезом, например, Makita SG180, рассчитанным на установку сразу двух алмазных дисков. ЮРИДИЧЕСКОЕ ОТСТУПЛЕНИЕ Скрытая укладка электропроводки имеет целый ряд нюансов и ограничений: вопросы о том, что можно делать, а чего нельзя, появляются на интернет-сайтах и форумах в огромных количествах. На какой высоте нужно устанавливать розетки в жилых помещениях? Читаем «Правила устройства электроустановок» (ПУЭ), издание седьмое, пункт 6.6.30, где написано (цитата с купюрами): «Штепсельные розетки должны устанавливаться: в жилых помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м». Должны ли штробы под электропроводку быть только вертикальными и никак иначе? Такого требования нет ни в одних правилах. Это пожелание, связанное с несколькими соображениями. Первое касается металлической арматуры, находящейся внутри капитальных стен: если она залегает недостаточно глубоко, то при горизонтальном или диагональном штроблении вероятность нарваться диском штробореза на металлические пруты (и повредить их) стремится к 100%, а при вертикальном такое практически исключено. Можно ли штробить потолок? В частных домах можно, но не рекомендуется из-за вероятного нарушения несущей способности перекрытия, а вот в многоквартирных зданиях нельзя, хотя этот запрет нарушается сплошь и рядом. |
Современный мастер активно пользуется достижениями технического прогресса, подарившего человечеству разнообразный электроинструмент. Собственно, для технологически правильного и безопасного выполнения столь нехитрой операции, как штробление, понадобится всего четыре вполне доступных устройства.
Сюда можно добавить и лазерный уровень. Четыре инструмента, действительно способные в значительной степени упростить нелегкий труд профессионалов ремонтно-строительных специальностей.
Выгода налицо: во-первых, рез выполняется одновременно с обеих сторон штробы за один проход, что вдвое сокращает время выполнения операции, во-вторых, двухдисковое устройство обеспечивает идеальную параллельность границ получившегося паза, в-третьих, оно гораздо увереннее движется строго по прямой траектории без особых усилий со стороны оператора. Наконец, специальная конструкция инструмента позволяет точно настроить и в дальнейшем четко выдерживать заданную глубину штробления, имеющиеся на корпусе ролики обеспечивают легкое скольжение по поверхности стены или стяжки пола, а предусмотренный на защитном кожухе порт для подключения промышленного пылесоса гарантирует эффективность сбора пыли, чтобы та не разлеталась по всему объему помещения. Итак, штроборез оснащается двумя обычными алмазными кругами со сплошной (для реза относительно мягких материалов типа газобетонных блоков), сегментной или турбосегментной (при работе с бетоном и т. п.) режущей кромкой. Расстояние между ними регулируется при помощи набора дистанционных шайб разной толщины.
Например, если провод убран внутрь гофрированного шланга из ПВХ внешним диаметром 20 мм, то ширина штробы, выбираемая с небольшим запасом, составит 22 мм. Далее к пылеотводящему патрубку режущего инструмента присоединяется промышленный пылесос. Подготовка окончена, пора штробить. Как и в случае с обычной УШМ, штроборез обычно ведется по направлению на оператора, а не от него: такая рекомендация связана прежде всего с тем, что, работая от себя, пользователь не видит нанесенную разметку и вынужден тянуться, чтобы разглядеть линию, рискуя потерять равновесие или утратить контроль над инструментом. Хотя, конечно, все зависит от конкретной ситуации. С помощью перфоратора и плоского долота шириной 20 мм надрезанная штроба превращается в аккуратный паз для укладки «гофры» с проводом внутри. Обычно она фиксируется по нескольким точкам в начале, середине и конце линии посредством строительного гипса (он же алебастр). Подрозетники же можно посадить на обычную штукатурку.
Ниже приводятся наиболее популярные из них.
К тому же горизонтальные штробы могут нарушить несущую способность конструкции, если капитальная стена совсем уж тонкая, как в типовых панельных многоэтажках, где штробление несущих стен вообще запрещено. Второй аргумент связан с элементарным здравым смыслом. Чем сложнее траектория залегания проводки в стенах, тем выше шанс в перспективе уткнуться в нее сверлом, пытаясь повесить полку для книг, картину или настенные часы. Следовательно, места прохождения штроб с проводами должны быть хорошо предсказуемыми: к примеру, хозяин дома точно знает, что запретная зона располагается строго над (или под) розетками, здесь бурить нельзя. Если сюда же добавить запрет на сверление по горизонтальной линии на уровне розеток, то можно штробить и по горизонтали.
