Виды отверток и их назначение

Содержание:

1. У каждого инструмента есть своя история
2. Каждый вид отвертки — под определенный крепеж
3. Как читать маркировку?
4. Не просто отвертка!

Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже — этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, при которых он может применяться:

Сборка и разборка мебели.
Обслуживание автомобилей, мотоциклов, велосипедов.
Ремонт техники, компьютеров, электроники.
Электромонтажные работы, установка розеток, выключателей.

Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.

Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.

Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.

Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры.

Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.

У каждого инструмента есть своя история

Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку. Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня — отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку.

Он предложил более безопасную конструкцию шляпки — не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки — и с этого момента она стала квадратная. Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.

С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.

Каждый вид отвертки — под определенный крепеж

Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается. Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело — прикручивать розетки и дверные ручки, другое — обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.

Вид отвертки (маркировка)	Описание
Плоская (SL)	Эта отвертка еще называется прямошлицевая, так как форма ее рабочей части представляет собой плоскую лопатку. Она предназначена для работы с винтами, которые используются в простейших соединениях (креплении розеток, замочных петель, деревянных полок и других деталей). Этот инструмент широко применяется в быту.
Крестовая (PH)	Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Благодаря этому получается больше точек соприкосновения, а рабочий контакт увеличивается почти вдвое, по сравнению с закручиванием крепежа плоской отверткой. Удается надежно затянуть крепеж, что очень важно, например, при соединении деталей конструкции автомобиля, техники или оборудования.
Звездообразная (TORX)	Профиль рабочей части имеет сечение в форме шестиконечной звезды. Крепеж с таким шлицем используется при сборке сотовых телефонов и другой электротехники, поэтому сфера использования этого вида инструмента достаточно узкая — специализированные сервисные центры, ремонтные мастерские.
Шестигранная (HEX)	Рабочая часть имеет сечение в виде шестигранника. Такие инструменты имеют большой крутящий момент, он почти в 10 раз превышает крутящий момент крестовой отвертки. Часто они используются для ремонта электротехники, а также для откручивания крепежа на объектах, находящихся под напряжением.
Крестообразная с направляющими (PZ)	Такая отвертка, помимо крестового профиля, имеет четыре дополнительные грани меньшего размера. Она более плотно входит в крепеж, нежели обычная крестовая, используется для крепежа с глубоким шлицем, который применяется при сборке мебели и при монтаже различных конструкций (из дерева, гипсокартона, алюминиевого профиля).

Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид — четырехгранная отвертка, у крестовых — крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами. Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.

Как читать маркировку?

Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто — эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH — крестовая. Цифры обозначают размеры: 3 — это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм — это длина стержня инструмента. Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть. Вам помогут данные из следующей таблицы:

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм
0	4	До 80
1	5	До 100
2	6	До 120
3	8	До 150
4	10	До 200

Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV — хромованадиевая сталь, CrMo — хромомолибденовая.

Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.

Не просто отвертка!

Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач. Приведем несколько примеров:

Для электромонтажных работ — используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке — это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
Для работы в труднодоступных местах — применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
Для продолжительных работ с крепежом — предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-h39. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
Для работ с разным крепежом — есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.

Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная — сделайте заказ на нашем сайте прямо сейчас!

А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.ру».

Какие виды отверток выпускают современные производители

У каждого мастера в арсенале инструментов должны присутствовать отвертки в множественном количестве. Отверткой называется такой вид инструмента, посредством которого осуществляется завинчивание и вывинчивания крепежных элементов. Ничего сложного в конструкции этого прибора нет, так как состоит он из рукоятки и рабочей части. Несмотря на простоту конструкции, при выборе инструмента могут возникнуть трудности с разновидностями отверток. Именно в этом вопросе и предстоит разобраться более детально.

Конструкция инструмента

Такой простой на первый взгляд инструмент, как отвертка, состоит из следующих конструктивных элементов:

Рукоятка — часть, за которую мастер удерживает инструмент при выполнении соответствующих манипуляций
Стержень — металлическая часть, которая является связующей между рукояткой и наконечником
Наконечник — рабочая часть инструмента, которая имеет разный вид. Именно по конструкции наконечников отвертки классифицируются на разные виды

Первые появившиеся устройства выпускались только двух видов — с плоским и крестообразным наконечником. Сегодня крепежные элементы с крестообразной формой шляпки встречаются намного чаще, поэтому инструменты второго типа более популярны. Кроме плоских и крестообразных, рассматриваемые инструменты также имеют разную форму шлицев. Главное условие, которое предъявляется к рассматриваемому виду инструмента — это высокая прочность и твердость наконечника.

При ремонте любой техники можно столкнуться с разными видами крепежных элементов, для вывинчивания которых понадобятся соответствующие варианты шлицев отверток. Рукоятка на инструменте может быть деревянная или пластиковая с прорезиненным покрытием для снижения трения с рукой при выполнении соответствующих манипуляций.

Виды отверток по форме наконечников и особенности их применения

Встретившись с незнакомым крепежным элементом, каждый мастер задается вопросом — где взять необходимой формы шлица отвертку. Разные виды отверток всегда есть в наличии в интернет-магазине «Цилиндр». Большое разнообразие устройств позволяет выбрать конкретную модель для вывинчивания винта или самореза.

Если же собираетесь купить отвертку на рынке или в магазине, тогда продавцу нужно сказать название инструмента. О том, что отвертки бывают крестовыми и плоскими, знают практически все. Но как называются отвертки, которые представлены в виде звездочек, конусов и т.п., известно далеко не многим. Для начала разберемся в вопросе о том, какие виды отверток являются популярными, и для чего они применяются.

Плоские — они имеют обозначение латинскими буквами SL. Такие устройства еще называются прямыми, на которых форма шлица представлена в виде лопатки. Отвертки такого типа применяются не только для вывинчивания соответствующей формы винтов, но еще и для удаления загрязнений с различных поверхностей. Плоскими приборами можно закручивать и выкручивать не только прямые винты, но и крестообразные, только для этого необходимо воспользоваться инструментом на размер меньше
Крестовые — они имеют аббревиатуру PH, на которых шлиц имеет конусную форму. Эта форма разделена на четыре равные части, которые и образуют форму креста. Отвертки с таким видом является самыми популярными, так как винты с крестовой шляпкой представлены во многих сферах — бытовая техника, автомобилестроение, ремонт и строительство. Преимущество таковых приборов перед предыдущим вариантом в том, что они имеют большую площадь соприкосновения с крепежными винтами. Чем больше площадь соприкосновения инструмента с крепежным элементом, тем выше эффективность выполняемых манипуляций
Шестигранные — они имеют обозначение HEX. Шлицевая часть имеет форму шестигранника, который утапливается в шляпке крепежного элемента. Преимуществом такого варианта инструмента является высокая сила крутящего момента. Применяются шестигранные отвертки в мебелестроении, а также электротехнике
В форме звезды — они имеют обозначения TORX, на основании которого получили дополнительное название «торкс». Крепежные элементы такого типа применяются в разных сферах, но чаще всего они встречаются в устройстве мобильных телефонов
Крестообразная с дополнительными насечками — имеют обозначение PZ. Такой тип отверток отличается от обычного крестообразного шлица присутствием дополнительных граней. За счет этих граней происходит более плотное соединение инструмента с крепежным элементом. Дополнительные грани на шлицах отвертки способствуют повышению силы момента

Выше представлены основные, но далеко не единственные наконечники на отвертках. С какими видами шлицев еще бывают отвертки, и для каких целей они применяются, рассмотрим далее.

Разновидности отверток по типу

Свое применение рассматриваемые инструменты нашли в разных сферах. В некоторых отраслях применяются только и исключительно инструменты соответствующего типа. Для этого устройства классифицируют на типы. Они бывают следующих типов:

Диэлектрические — это особый класс отверток, которые предназначены для работы с электрическими сетями. Отличительная особенность диэлектрических инструментов в том, что стержень и рукоятка покрыты специальными материалами, которые не проводят ток. Стержень при этом не имеет специального покрытия, так как он предназначен для завинчивания или вывинчивания крепежных элементов, находящихся под напряжением. На рукоятке инструмента обязательно указывается номинал напряжения, при котором допускается эксплуатация отвертки
С храповым механизмом — инструмент оснащен специальным устройством, посредством которого стержень прибора способен вращаться в двух направлениях. Такие приборы очень удобно использовать в местах, где к крепежным элементам очень трудно добраться. Отвертки с храповыми механизмами еще называют реверсивными, которыми очень удобно осуществлять завинчивание или вывинчивание саморезов одной рукой
Универсальные или многофункциональные — отдельный тип отверток, которые оснащаются разным количеством стержней. Сменные стержни называются битами, которые устанавливаются в стержне инструмента. Сменные наконечники способствуют значительному расширению функционала инструмента. Биты представляют собой наконечники разных форм и видов, которые имеют шестигранную форму для соединения со стержнями приборов
С гибким валом — если подобраться к крепежному элементу практически невозможно, то на помощь приходят устройства с гибкой конструкцией стержня. Принцип их работы заключается в том, что передача крутящего момента от рукоятки к закрепленной бите на гибком валу, осуществляется через стальной трос, находящийся внутри резинового основания
Ударные — особый вид инструментов, которые применяются совместно с молотком. Применяются такие инструменты тогда, когда необходимо выкрутить заржавевший или прикипевший винт. Принцип работы таких отверток основывается на использовании ударной силы. При нанесении ударов в действие приводится стержень с наконечником, тем самым осуществляя медленное воздействие на крепеж. Ударная сила исключает необходимость прикладывания физических усилий для вывинчивания и завинчивания крепежей
Телескопические — мало кто знает о том, что добраться до самореза, расположенного в глубине, стало возможно благодаря новому виду отверток. Они так и называются — телескопические отвертки, на которых имеется функция увеличения длины стержня. Стержень увеличивается на необходимую длину, чтобы иметь непосредственный доступ к винтам, расположенным в труднодоступных местах. Такие разновидности отверток пользуются популярностью среди мастеров, занимающихся ремонтом бытовой техники и электроники
Динамометрические — такие инструменты используются только для завинчивания и проверки силы затяжки крепежей. Принцип их работы основан на том, что предварительно необходимо установить силу момента. С которой требуется закрутить винт. После того, как винт будет закручен до установленной силы момента, рукоятка инструмента будет прокручиваться, как на трещоточном ключе. Такие инструменты пользуются популярностью там, где важна высокая точность

Отдельный вид отверток — электрические и аккумуляторные, в которых энергия вращения создается за счет электрического мотора. В отличие от обычных устройств, электрические и аккумуляторные модели стоят намного дороже, поэтому они не столь популярны.

Разновидности отверток по форме рукоятки

На виды рассматриваемые устройства делятся по такому немаловажному фактору, как форма рукоятки. Классические варианты инструментов оснащаются обычной цилиндрической рукояткой из пластика или дерева. Однако цилиндрическая форма рукоятки является далеко не самой эффективной, так как при необходимости ослабить сильно затянутый крепежный элемент, возникнут трудности. Рукоятка прибора будет попросту скользить в руке. Именно поэтому производители начали выпускать отвертки со следующими разновидностями рукояток:

Цилиндрические — самые популярные варианты рукояток отверток. Главный их недостаток в том, что при вывинчивании или завинчивании самореза происходит проскальзывание инструмента в руке. Чтобы исключить такой недостаток, производители покрывают цилиндрические рукоятки инструментов специальными резиновыми составами. Эти составы снижают трение, и повышают стойкость к скольжению
Т-образные — такие виды рукояток обеспечивают большой крутящий момент, что увеличивает способности инструмента к вывинчиванию сильно затянутых крепежей
Г-образные — упрощенный аналог Т-образной рукоятки. Они также обладают высокими показателями силы момента
На шарнире — рукоятка относительно стержня имеет свойство изменения угла, что позволяет при необходимости увеличивать силу момента для вывинчивания крепежных элементов

Если отвертка оснащается сменными битами, то большинство производителей предлагает использовать для хранения стержней рукоятку. Для этого с тыльной стороны отвертки имеется отверстие для бит, которое закрывается специальным люком.

Дополнительные разновидности шлицев и бит на отвертках

Кроме стандартных разновидностей отверток, встречается очень много различных вариантов. Если ранее использовались только плоские или крестовые саморезы, то сегодня разновидностей крепежных элементов очень много. Для вывинчивания таковых элементов требуется прибегнуть к использованию специализированных отверток. Крепежи с разными формами шляпок встречаются крайне редко, но если это случается, необходимо обратиться к помощи соответствующих инструментов. С целью экономии производители выпускают не полноценные отвертки с разными видами наконечников, а биты под многофункциональный инструмент. Рассмотрим, какие еще бывают виды наконечников на отвертках, и каковы их конструктивные особенности.

Различают следующие варианты наконечников на или для отверток:

Защищенный TORX — отличительная особенность заключается в том, что звездообразная форма наконечника не имеет внутри заполнения. Свободное пространство внутри звездообразной биты предназначено специально для того, чтобы вывинчивать крепления со шляпками в форме звезды с заполнением по центру
Бристольский шпиц — специальная разновидность наконечника, которая имеет 6 треугольных выступов. Встречаются винты с такой формой шляпки крайне редко, поэтому в наборах такие биты не присутствуют
Восьмигранник в форме звезды — аналог шестигранника, только бита оснащена 8 более мелкими выступами. Такие виды крепежей встречаются в иностранной технике
Шпиц Робертсона — имеет вид квадрата
Квадратная головка — имеет форму открытого квадрата. Применяются для вкручивания и выкручивания винтов, имеющих сложную форму резьбы
Звездчатый 12-гранник — имеет 12 выступающий граней
Трехлучевая — имеют вид значка автомобильной марки «Мерседес». Встречаются винты с такой формой граней очень редко, но если пришлось с ними столкнуться, то понадобится специальная отвертка с наконечником в виде трехлистника
Snak-eye или U-образная — наконечник имеет вид двух выступающих рог или штырей, которые входят в зацепление с отверстиями на шляпке крепежного элемента. Применяются крепежи такого типа там, где имеется открытый доступ. Чтобы предотвратить несанкционированное проникновение к определенным частям или механизмам деталей, используются соответствующей формы винты, которые еще называются антивандальными
Ассиметричный крест — в быту такие варианты креплений не встречаются. Применяются отвертки такого типа в аэрокосмической промышленности

Ниже представлена таблица с разными видами наконечников для отверток. Однако и это еще не все виды шлицев, которые присутствуют в больших наборах для отверток. Практически каждый год производители придумывают новые виды наконечников под соответствующие крепежные элементы. Если изготавливается новый тип крепежа, то к нему обязательно должен быть изготовлен наконечник для завинчивания или вывинчивания.

Это интересно! Биты разных форм отличаются между собой по размеру. Обычно в наборе представлено несколько разновидностей бит для отверток под крепежные элементы разных размеров.

Размеры отверток и их особенности

Чтобы выкрутить или закрутить саморез или любой другой вид крепежного элемента, понадобится уделить внимание выбору инструмента с соответствующим наконечником. Причем выбор наконечника по форме — это еще не все, что надо для успешного выполнения поставленной задачи. Кроме внешнего вида наконечника, особое внимание уделяется размеру шлица.

Невозможно выкрутить маленький саморез большой отверткой, так как шлицы не войдут в плотное зацепление с гранями элемента. Аналогичная ситуация с большими саморезами, которые можно попытаться выкрутить маленькой отверткой. Чтобы достичь успеха в реализации задумки, необходимо максимально точно подобрать отвертку или бит под крепежный элемент. Если этого не сделать, то при попытке выкрутить винт, будут слизаны его грани.

Шлицевые отвертки, которые имеют плоскую форму жала, выпускаются следующих размеров: ширина от 2 до 18 мм
Крестовые модели выпускаются по размеру с нумерацией от 0 до 3. Каждая цифра подразумевает соответствующий размер: 0 — до 2 мм, 1 — от 2 до 3 мм, 2 — от 3 до 5 мм, 3 — от 5 до 7 мм

Чем больше размер наконечника инструмента, тем длиннее стержень. Аналогично разных размеров выпускаются отвертки в форме звезды, шестигранника, torx и другие. Чем точнее будет подобрана бита для крепежного элемента, тем выше шансы на получение положительных результатов по вывинчиванию соответствующих крепежных элементов.

Какое отличие между наконечниками PZ и PH

Очень многие мастера путают биты или наконечники отверток крестообразного типа. Они бывают двух видов — PZ и PH. Самый популярный вариант — это PH. Представляет собой обычную крестовую форму, которые входят в зацепление с соответствующими гранями крепежного элемента. Более совершенный вид наконечников крестовой формы — это PZ. Отличается он от PH наличием дополнительных граней, которые расположены под углом 45 градусов относительно основных.

Какой из этих вариантов лучше? Однозначно сказать, что лучшим вариантом наконечника является бита с PZ обозначением, нельзя. Ведь каждый вариант предназначен для использования под соответствующие виды крепежных элементов. Однако явное преимущество имеется именно у наконечников PZ. Это преимущество обусловлено наличием вспомогательных граней, ха счет которых увеличивается количество точек соприкосновения, а значит, и эффективность намного выше.

Если использовать отвертку с наконечником PZ для выкручивания обычного крестового винта, то ничего из этого не получится. Вспомогательные грани попросту не позволят наконечнику войти в плотный контакт с гранями винта, поэтому при попытке выкрутить его, можно слизать расточку. Именно поэтому очень важно использовать соответствующие биты под определенные саморезы, винты и прочие виды крепежей.

Как выбрать отвертку или основные критерии по покупке необходимого прибора — советы

Купить отвертку — это дело не сложное, но так думает большинство потенциальных покупателей, пока дело не доходит до выбора. При большом многообразии моделей начинают разбегаться глаза, поэтому сегодня выбрать подходящий вариант становится куда более труднее, нежели 20 лет назад.

Исключить трудности с выбором инструмента можно автоматически, если обратиться за помощью в интернет магазин «Цилиндр». В каталоге вы можете самостоятельно выбрать подходящий вариант отвертки или даже приобрести целый набор. Чтобы заказываемый товар не разочаровал, рекомендуется при выборе отверток обратить внимание на следующие факторы:

Для чего покупается инструмент. Если под выполнение определенных функций, то здесь нужно искать конкретную модель. Если с целью пополнения арсенала инструментов, тогда следует выбирать наборы отверток. В Цилиндре представлено большое количество наборов, в которых количество отверток колеблется от 2 до 10 штук
Тип наконечника — зависит от задачи, которую планируется выполнить прибором
Тип и вид рукоятки — для частого применения рекомендуется использовать инструменты с прорезиненной ручкой
Маркировка — по ней можно определить материал, из которого изготовлен инструмент. Материал изготовления прибора указывается на стержне. Для увеличения прочности наконечника, он подвергается дополнительной обработке, что позволяет повысить устойчивость к деформациям при выкручивании и закручивании крепежей
Наличие магнита на наконечнике — если наконечник на отвертке имеет магнит, то это дополнительное преимущество, позволяющее извлекать саморезы и винты из выкручиваемых отверстий. Удобно пользоваться такими инструментами для установки крепежных изделий в каналы
Производитель и цена — ручные отвертки выпускаются разными производителями, причем не только отечественными, но еще и европейскими и китайскими. Китайские модели уступают по качеству европейским производителям, однако большинство покупателей отдают предпочтением именно им, так как они имеют самую доступную стоимость. При этом немаловажно отметить, что выбирать отвертки по цене и производителю необходимо в зависимости от возлагаемых на них задач. Если планируется часто пользоваться отвертками, тогда лучше выбирать модели известных производителей, которые не стоят дешево. Для использования от случая к случаю подойдут обычные китайские или отечественные варианты инструментов

Выбирая инструменты, проанализируйте еще такой момент, как покупка многофункциональной отвертки с набором бит. Входящие в комплектацию биты способствуют расширению функционала и возможностей инструмента. Однако не стоит забывать, что производительность у таких инструментов, как показывает практика, несколько ниже. В любом случае, если вы считаете себя хорошим мастером, то вам обязательно нужно иметь в распоряжении все самые популярные разновидности отверток. И в этом вам поможет интернет магазин «Цилиндр» со своим широким ассортиментом.

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

Типы шлицов
Прецизионные отвертки
Отвертки с антистатической защитой

Типы шлицов

Плоский
Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.
Стандартная маркировка: SL.
Крестообразный Phillips
Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).
Стандартная маркировка: PH.
Крестообразный Pozidriv ®
Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.
Стандартная маркировка: PZ.
Звездообразный Torx
Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.
Стандартная маркировка: T.
Звездообразный Torx с антивандальной защитой
Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.
Стандартная маркировка: TxH, где x – размер.
Шестигранный Hex
Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.
Стандартная маркировка: H.
Tri-Wing ®
Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.
Стандартная маркировка: TRI.
Двухштырьковый (спаннер)
Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.
Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной
Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx
Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.
Стандартная маркировка: T.
Pentalobe
«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).
Стандартная маркировка: TS.
Tri-Point
Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.
Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Виды отверток их название и назначение

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Отвертки. Типы и размеры

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава), снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

F) Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I) Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки типа PH или PZ	Диаметр наружной резьбы крепежной детали, мм
0	менее 2
1	2,1 – 3
2	3,1 – 5
3	5,1 – 7
4	более 7,1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм
0	4	менее 80
1	5	80 – 100
2	6	100 — 120
3	8	120 – 150
4	10	150 — 200

Отвертка. Виды и устройство. Работа и применение. Особенности

Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.

Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.

Устройство и принцип действия

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы

Вставить шлиц в риски самореза, шурупа или винта.
Вкрутить крепежную деталь по часовой стрелке.
Выкрутить – против часовой стрелки.
На рукоятке могут быть кнопки для включения различных дополнительных функций.

Виды

В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.

По форме шлица наконечника отвертки делятся на:

Плоская, имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

Крестовая, маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

Крестообразная с направляющими, маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
Существует три вида шестигранных отверток, отличающихся формой наконечника:
— с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
— с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
— виброусточивые, с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
— возможность приложения высокого крутящего момента, по сравнению с другими видами;
— нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
— нет повреждений шлица головки винта;
— повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков.Существуют разные исполнения звездообразных наконечников: «Torx плюс» и «Torx», которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

Квадратная. Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.

Отвертка с гибким валом

В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.

Универсальная отвертка

Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.

Диэлектрическая отвертка

Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.

Отвертка с храповым механизмом

С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:

Масса.
Устройство.
Мощность.

Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.

Виды отверток: шлицевая, треугольная, крестовая, плоская, фигурная

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.
Все подробности смотрите далее.
У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.
При всей своей простоте, этот инструмент заслуживает особого внимания.
Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.
Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.
В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.
Также важным параметром является ее размер.
Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.
Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.
Влияют такие параметры, как прочность и твердость.
Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.
Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.
Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.
Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.
Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.
В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.
Форма шлица у них напоминает звезду с закругленными вершинами.

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.
Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.
Особое место среди инструмента занимают специальные часовые отвертки.
Они созданы для работы даже с самыми миниатюрными часовыми механизмами.
Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.
Такие отвертки изготавливаются специально для точных работ.
Среди специальных отверток особое место занимают универсальные инструменты.
Представляют они собой набор наконечников (бит) и рукоять с фиксатором.
Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.
Еще одним видом специального инструмента являются индикаторные отвертки.
Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.
Продвинутые модели имеют электронную начинку.
Они позволяют определять плюсовые и минусовые полюса постоянного тока.
Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.
Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.
В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

В этом случае противоположный ход стержня блокируется трещоткой.
Жало остается на месте, а ручка проворачивается.
Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.
На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.
Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).
Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.
Данный тип наконечников снижает вероятность “зализывания” шлица.
Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.
На стержне находится крепление под съемные наконечники различных форм и размеров.
Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.
Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.
Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.
Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.
Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.
Например, в общественном транспорте.
Для закручивания используется обыкновенная плоская отвертка.
Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.
Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.
Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.
Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.
В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.
Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.
Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.
В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.
В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.
Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).
Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.
Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.
Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

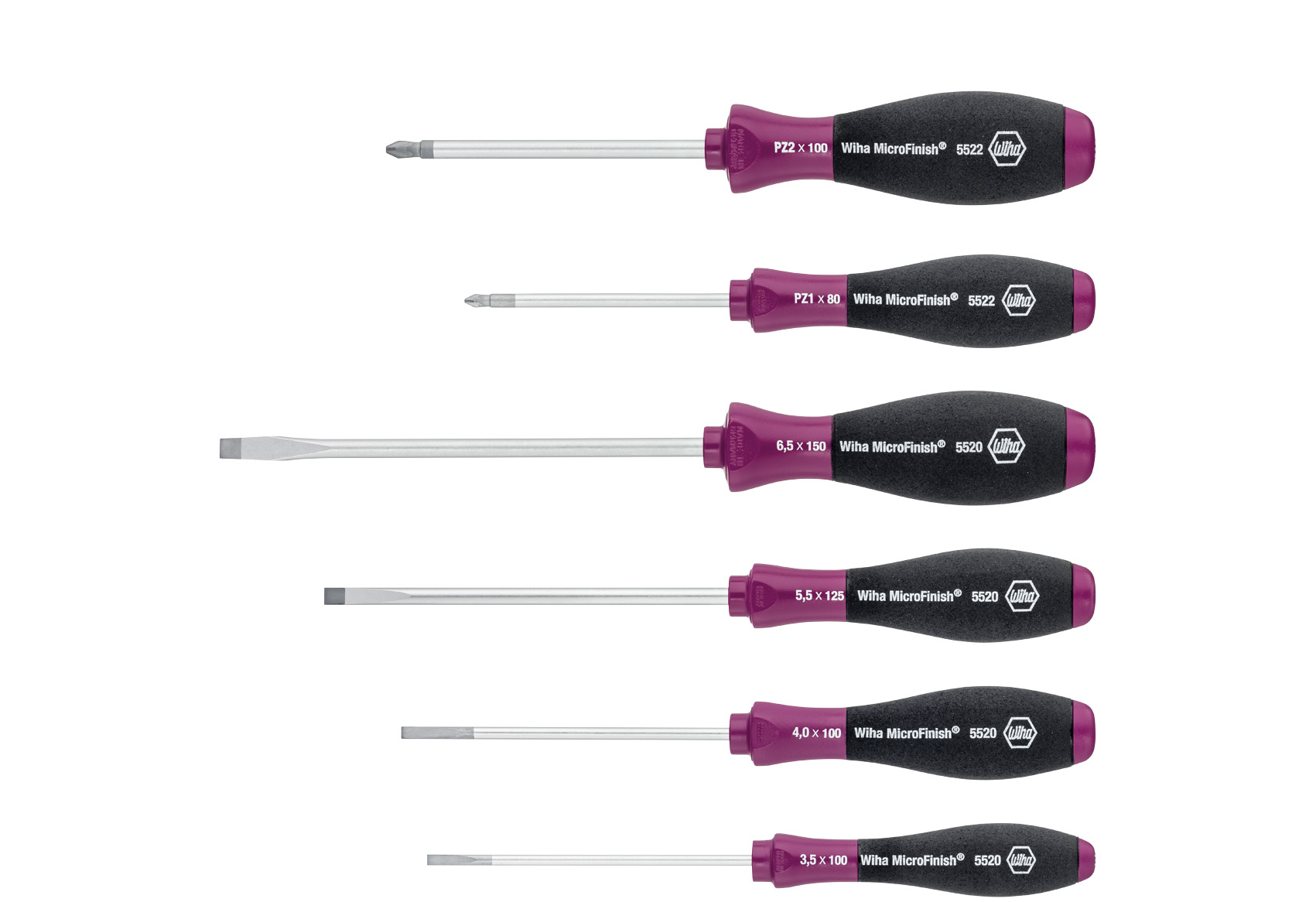

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.
Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.
В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.
Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.
Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.
Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.
Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.
Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.
Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.
Но вот его надежность всегда под вопросом.
Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.
Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.
В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.
А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

Источник: https://instrumentn.ru/otvertki/specialnye_otvertki_vidy_i_osobennosti

Шлицевые отвертки: описание, разновидности и тонкости применения

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки.

Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим.

С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Типов шлицевых отверток существует довольно большое количество.

Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.

Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

прямой шлиц – один из самых распространенных вариантов;
шлиц крестообразный с отверстием по центру рабочей части для направляющих;
шлиц с совмещением прямой и крестовой шлицевых частей;
один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
модель с рабочей частью формы креста и 4 лучами;
квадратный вариант шлица;
квадратный шлиц с отверстием по центру направляющей;

шлиц «звезда»;
вариант «звезды», но с использованием штыря по центру;
такая же «звезда», но с более короткими и менее острыми лучами;
пятиконечная звезда с отверстием;
шестигранный шлиц или имбусовый ключ;
такой же шестигранный ключ с отверстием для направляющей;
отвертка с трехкрылым шлицем, редкий вариант;
асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

шлиц схожий с двузубой вилкой;
восьмиконечная звезда с отверстием посередине, редкий экземпляр;
пятиугольный шлиц, редкая альтернатива шестиугольному;
двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Источник: https://stroy-podskazka.ru/remont/instrumenty/shlicevye-otvertki/

Разновидность и назначение фигурной и плоской отвёртки

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества.

Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент.

Различают следующие виды наконечников:

Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

Лазерный измеритель расстояния: устройство и принцип работы

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
Шестигранный — HEX (Hexagonal).
Квадратный — Robertson.
Треугольный — Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки.

От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником.

А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент.

Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте.

Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Как сделать споттер своими руками по чертежам

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта.

Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Регулировка, заточка и установка ножей для электрорубанка

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки.

Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки.

Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

Источник: https://pochini.guru/instrument/naznachenie-figurnoy-i-ploskoy-otvyortki

Виды отверток – выбираем для разных целей

Слесарно-монтажный инструмент

27.04.2017

9.2 тыс.

6.2 тыс.

6 мин.

Отвертка – незаменимый инструмент при многих видах работ. С ее помощью можно и мебель собрать, и плинтуса на стене закрепить, и люстру повесить. Но в каждом случае потребуются разные виды отверток. Наша статья поможет разобраться в том какие бывают отвертки, стоит ли покупать наборы с разными магнитными насадками или достаточно традиционных плоской и крестовой отверток.

Сегодня популярные передачи о строительстве и ремонте, а также многочисленные профессиональные советы приучили нас к мысли, что проще и надежнее всего закручивать и вынимать шурупы и саморезы при помощи аккумуляторного шуруповерта.

Однако оборудование это дорогостоящее и если ремонт – не поле вашей профессиональной деятельности, то покупать его нет такой уж необходимости.

Тем более, что классическая отвертка обладает рядом неоспоримых преимуществ благодаря своим компактным размерам:

ее можно использовать в узких и неудобных пространствах,
применять при работе с мелкими деталями,
там, где нет доступа к электричеству или в условиях повышенной влажности,
хранить в кармане или небольшом ящичке для инструментов.

Кроме того, с помощью отвертки можно проводить не только ремонт в квартире, но и чинить бытовую технику, автомобиль и многое другое, что соединяется с помощью болтов, винтов, шурупов и саморезов.

Отвертку можно использовать в неудобных для доступа местах

Выбирая инструмент, обратите внимание на материалы, из которых он изготовлен. Если к размерам ручки и длине металлической части отвертки особых требований нет – это, скорее, дело вкуса и удобства, то материалы должны быть надежными и безопасными.

Нередко при работе приходится применять ощутимое усилие и во избежание травм стоит выбирать отвертки из стали с хром-ванадиевым или хром-молибденовым сплавом в качестве добавки.

Такие металлы долговечны, им не страшны механические повреждения и коррозия, поэтому они не подведут и будут служить десятилетиями верой и правдой.

Многим мастерам нравится намагниченный наконечник, который позволяет наживлять и удерживать завинчивающийся элемент во время работы. Рукоятка же в идеале должна быть выполнена из диэлектрического покрытия. Оно убережет от удара током в случае соприкосновения с проводом под напряжением или при электромонтажных работах.

И еще одно общее понятие. Часто употребляется словосочетание шлицевая отвертка. Оно обозначает, что острие отвертки может вставляться в шлицы – углубления на шляпках крепежного элемента, и совпадать с ними по форме.

В зависимости от того, с каким шлицем надо работать, необходимо выбирать и подходящую отвертку. Причем подходящую не только по размеру, но и по форме. В представленных на современном рынке наборах, в том числе и со съемными наконечниками, представлены несколько десятков видов.

Самый распространенный тип — плоский

Но наиболее популярны следующие типы отверток, причем каждый имеет свою маркировку:

1. Плоская отвертка или прямошлицевая (SL или slotted). Наиболее распространенный вид, где рабочая часть напоминает уплощенную лопатку. Чаще всего пригождается при распространенных бытовых работах: смене розеток, дверных ручек, ремонте мебели и других. Различаются по длине и толщине рабочей поверхности.
2. Крестовая или крестообразная отвертка (PH или Phillips). Применяется также часто, но рабочая поверхность выполнена в форме конуса с четырьмя гранями в форме креста. Каждая грань совпадает с соответствующим углублением шлица на винте или шурупе. Это увеличивает число точек соприкосновения и облегчает работу. Кроме того, позволяет значительно туже затянуть элемент крепления. Применяют такой инструмент при ремонте бытовой техники, автомобилей и т. д.
3. Усовершенствованные крестообразные отвертки. Существуют наконечники для крепежа со шлицами, предусматривающими специальное углубление для направляющей. Это позволяет лучше фиксировать отвертку и увеличить силу давления. Есть отвертки с дополнительными лучами между крестообразными гранями, они препятствуют выталкиванию наконечника и маркируются отдельно (PZ или Pozidriv). Популярны в комплектах корпусной мебели, при работе с деревом или гипсокартоном.
4. Шестиконечная или звездообразная отвертка (TORX). Рабочая поверхность этого инструмента напоминает шестиконечную звезду. Чаще всего требуется при разборке и сборке сотовых телефонов и иной сложной техники. Обладает небольшими размерами.
5. Шестигранная отвертка (НЕХ). Наконечник выполнен в форме правильного шестигранника, как правило, небольшого размера. При кажущейся простоте этот тип отвертки во много раз превосходит рабочие качества крестовой отвертки, благодаря повышенному крутящему моменту. Этот тип шлица популярен в крепежах мебели, электротехники и объектов под электронапряжением.
6. Треугольная отвертка. Как следует из названия имеет наконечник в виде равнобедренного треугольника. Крепеж с подобными шлицами можно встретить в кухонной бытовой технике. При отсутствии подходящего инструмента может выручить плоская отвертка подходящей ширины.
7. Квадратная отвертка (Robertson). Эту разновидность инструмента используют при сборке компьютеров или вычислительной техники. Рабочая поверхность в форме квадрата, как правило, имеет набольшие размеры.

Достаточно часто используется крестообразная отвертка

Есть еще масса фигурных отверток весьма разнообразных и специфических форм, которые применяют в профессиональной деятельности мастера по ремонту техники. Есть крепежи с защитой от самораскручивания, для суперсильной затяжки и т. д. В быту они практически не встречаются.

Традиционно ручки отверток изготавливают из дерева или пластмассы, сверху их нередко покрывают специальной фактурной резиной, которая одновременно предотвращает проскальзывание инструмента в руке и защищает от удара электричеством.
При этом рукоять имеет различные модификации, которые влияют на удобство работы и усиливают крутящий момент. Помимо традиционных есть еще другие виды:

1. Рукоять с храповым механизмом. Подобно ключам, такая отвертка состоит из рукоятки с механизмом, позволяющим вращать ее только в одном направлении. Очень удобна при работе с большим количеством крепежных элементов. В комплект обычно входят съемные наконечники с плоской и крестообразной рабочей поверхностью.
2. Т-образная или поворотная рукоять. Она либо изначально изготовлена в виде буквы Т, либо имеет отверстие, в которое можно вставить дополнительный рычаг. Позволяет максимально туго затянуть крепежный элемент.
3. Рукоять с «пяткой». В таком инструменте стержень отвертки проходит сквозь всю рукоять и выступает с обратной стороны. Он также имеет утолщение – «пятку», по которому при необходимости можно ударять молотком или электрическим нейлером. Используется при загрязненных, пораженных коррозией креплениях, где человеческими усилиями не обойтись.

С учетом условий ремонтных работ может пригодиться и инструмент с различными стержнями. Где-то выручит длинная, в другом случае справится только ультракороткая отвертка.

На шестигранный стержень можно дополнительно надеть гаечный ключ и использовать его в качестве рычага. Стержень со сменными наконечниками позволяет иметь в арсенале единственный инструмент, который подойдет на все случаи.

В труднодоступные места проникнет отвертка с гибким стержнем.

Если с формой шлица теперь все ясно, то есть ли способ точно определить его размер, а не подбирать на глаз? У каждой отвертки эта информация внесена в ее маркировку, нужно лишь научиться читать эти данные.

Нередко маркировка содержит несколько сведений:

тип шлицевой принадлежности (плоская, шестигранная, крестообразная и т. д.),
диаметр крепежного элемента, с которым предстоит работать,
длину стержня инструмента,
материал, из которого изготовлен стержень (CrV – сталь с хромованадием, CrMo – с хромомолибденом).

При такой маркировке выглядеть эта информация будет следующим образом: PH 4х120, где PH – это крестообразная отвертка, 4 – диаметр болта, самореза, а 120 – длина стержня.

Могут быть указаны в маркировке и параметры лишь самого инструмента, как правило, это три цифры, обозначающие диаметр и длину стержня, а также диаметр или ширину рабочей поверхности. Последние цифры должны совпадать с маркировкой крепежного элемента.

Встречается и наиболее универсальная маркировка, которая указывает только тип шлица и номер отвертки. Чтобы знать ее параметры, нужно воспользоваться соответствующей подсказкой.

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм	Диаметр наружной резьбы винта, мм
	4	до 80	до 2
1	5	80-100	2,1-3
2	6	100-120	3,1-5
3	8	120-150	5,1-7
4	10	150-200	свыше 7

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/otvertka-shlicevaya.html

5 типов отверток, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки». Поскольку не существует единого универсального шурупа, который подходил бы для обрамления, настила или обработки дерева, совершенно необходимо иметь при себе множество отверток и насадок для отверток, готовых вставлять или извлекать любой тип шурупа, с которым вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические отвертки для домашнего обслуживания и деревообрабатывающих работ.Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.

Отвертка Эксплуатация

Отвертки служат только для двух целей: для ввинчивания винтов и для их удаления. Хотя типы отверток определяются наконечниками, которые соответствуют конкретной конструкции конкретных головок винтов, вы найдете дополнительные варианты в том, как работает отвертка. Понимание этих конструктивных различий позволит вам выбрать лучший метод работы с винтами в любом конкретном проекте и с любым типом отвертки.

• Ручные отвертки — самая узнаваемая разновидность ручного инструмента — состоит из толстой ручки и цилиндрического стального стержня, который заканчивается рабочим концом отвертки (который в некоторых случаях имеет сменную насадку, чтобы соответствовать количество шаблонов головок винтов). Поскольку ручка больше наконечника, для поворота винта требуется лишь умеренное усилие скручивания. При использовании ручной отвертки вам придется снимать отвертку с головки винта после каждого поворота винта и перемещать ее перед следующим поворотом.

• Отвертки с храповым механизмом экономят время и уменьшают необходимость поднимать и перемещать наконечник отвертки после каждого поворота. Внутренний механизм на шарикоподшипниках позволяет пользователю делать несколько поворотов винта с помощью легкого движения запястья вперед и назад. Храповое действие можно менять с одного направления на другое, переключая кнопку на отвертке, так что мастер может как вставлять винты (движение по часовой стрелке), так и извлекать винты (движение против часовой стрелки).

• Одна специальная отвертка с храповым механизмом, называемая отверткой Yankee , работает по принципу подпружиненного храпового механизма.Вместо того, чтобы поворачивать отвертку с помощью запястья, вы просто поместите кончик отвертки Yankee в головку винта и сильно надавите на винт. Давление заставляет отвертку поворачиваться; когда вы его отпускаете, пружина растяжения внутри возвращает ручку в исходное положение. Отвертки Yankee существуют с конца 1800-х годов, но вы все еще можете найти их в магазинах DIY.

• С появлением дрели и возможностью менять сверла на биты для отверток, родилась переделанная отвертка для сверл .Сверла / шуруповерты с электроприводом значительно сокращают время, необходимое для установки или удаления шурупов, которые быстро заменяют гвозди во многих строительных и ремонтных проектах благодаря прочной фиксации дерева, которую обеспечивают их ребристые стороны.

• Некоторые производители электроинструментов усовершенствовали стандартную дрель, выпустив специальные отвертки или инструменты для завинчивания винтов, предназначенные для конкретных приложений. Например, шуруповерты для гипсокартона используются только для подвешивания гипсокартона, в то время как шуруповерты для чернового пола работают только с витками шурупов в ленте.

В конце концов, предпочитаете ли вы ручную отвертку или электрическую дрель, наиболее важным фактором является соответствие наконечника отвертки головке винта.

Фото: amazon.com

ТИП ОТВЕРТКИ: Плоская / шлицевая

Хотя винты с плоской головкой больше не используются широко в жилищном строительстве, вы все еще можете найти их в мебельном строительстве, небольших столярных проектах и т. Д. некоторые электрические приложения — и поэтому отвертки с плоской головкой подходят не только для снятия крышек с банок с краской.Они понадобятся вам для установки крышек пластин на розетки и выключатели, а также в других случаях, когда важно не затягивать винт слишком сильно.

Существуют отвертки с плоской головкой для отверток и дрелей с храповым механизмом, но неплохо иметь в сумке для инструментов несколько плоских ручных отверток. Они будут иметь маркировку по размеру наконечника и длине стального стержня. Размеры наконечников варьируются от долей миллиметров (которые достаточно малы, чтобы затянуть винты для очков) до дюйма или больше (подходят для винтов промышленного размера).Подбирая отвертку к плоскому винту, выберите ту, которая соответствует ширине и глубине паза на головке соответствующего винта.

Подходит для: Затягивание и ослабление винтов с шлицами. Набор отверток с прорезью из 5 частей Craftsman поставляется с пятью наконечниками разных размеров, которые подходят для наиболее распространенных винтов с прорезями, с которыми может столкнуться домашний мастер ( $ 14,95 на Amazon ). Отвертки имеют как короткие, так и длинные стержни, поэтому вы сможете достать винты даже в труднодоступных местах.

Фото: amazon.com

ТИП ОТВЕРТКИ: Phillips

Винты Phillips, обозначенные расширяющимся знаком «+» на головках, широко используются в строительстве и деревообработке. Отвертки и биты, которые подходят для винтов Phillips, имеют маркировку «Ph», за которой следует число в возрастающем размере от 0000 до числа 4, но размер отвертки не соответствует размеру отвертки ; вам нужно будет физически сопоставить наконечник отвертки с конкретным винтом.Ручная отвертка или отвертка с храповым механизмом отлично подойдут, когда вам нужно установить всего один или два винта, но в строительных проектах, как известно, используется несколько винтов. Выбирайте дрель со сменными насадками Phillips для наиболее эффективной сборки.

Подходит для: Многоцелевое строительство и реконструкция, особенно установка гипсокартона. Если вы планируете повесить много гипсокартона, обратите внимание на отвертку для гипсокартона DEWALT на 6 ампер ( 70 долларов на Amazon ). Эта отвертка с сетевым питанием специально разработана для установки шурупов для гипсокартона с крестообразным шлицем.Кроме того, он позволяет пользователю предварительно установить глубину шурупа и исключить вероятность того, что шуруп для гипсокартона будет не слишком или не слишком вставлен.

Фото: amazon.com

ТИП ОТВЕРТКИ: Шестигранный ключ

Винты с шестигранной головкой обычно маленькие и обычно используются в дверных ручках, штангах для полотенец, ручках смесителей и даже в некоторых механических установках и требуют отвертки с шестигранным ключом ( также называется отверткой с внутренним шестигранником) для затяжки или ослабления. Отвертки и биты различаются по размеру, чтобы соответствовать пазам под винты с шестигранной головкой примерно от 0.От 03 дюймов до 3/8 дюймов. Отвертки с внутренним шестигранником или гаечные ключи часто представляют собой ручные отвертки L- или T-образной формы, хотя биты с внутренним шестигранником доступны как для отверток с храповым механизмом, так и для сверл.

Подходит для: Установка небольших приспособлений, таких как вешалки для полотенец. Как и в случае со всеми ручными отвертками, стоит иметь в наличии наконечники разных размеров, поэтому вам не нужно бежать в строительный магазин за отверткой одного размера. Набор шестигранных отверток Xcelite, состоящий из 11 предметов, поставляется с набором из девяти сменных шестигранных головок размером от 0.От 050 до 3/16 дюйма, а также дополнительную удлинительную планку для доступа в закрытые места ( $ 47,30 на Amazon ). С такой комплектацией вам никогда не понадобится покупать еще один шестигранный ключ или отвертку!

Фото: amazon.com

Тип отвертки: Robertson

Винт Робертсона имеет явное преимущество в виде уменьшения проскальзывания отвертки. Эта головка винта, также известная как «винт с квадратной выемкой», была разработана в начале 1900-х годов канадским изобретателем, который устал повредить винты со шлицами каждый раз, когда наконечник отвертки выскальзывал из отверстия.Хотя это и было значительным усовершенствованием, в США он не получил широкого распространения, пока в качестве отверток не стали использовать дрели. Сегодня винт Робертсона с размером выемки от 1/16 до 3/16 дюйма широко используется в проектах строительства и реконструкции. Вы можете найти ручные и храповые отвертки с квадратным углублением, но винт Робертсона чаще всего вставляется и удаляется с помощью дрели. Одно из наиболее распространенных применений шурупа Робертсона — это установка чернового пола, что происходит намного быстрее, если вы используете дрель и сверло Робертсона.

Подходит для: Используется с дрелью для деревообработки и строительства. Если вы ищете хороший набор сверл с квадратной выемкой для вашей дрели, попробуйте набор насадок Робертсона Picquic ( $ 7,49 на Amazon ). Он поставляется с четырьмя битами градуированных размеров для использования с наиболее распространенными винтами Робертсона.

Фото: amazon.com

Тип отвертки: Torx

Винт Torx, который быстро завоевал популярность у строителей и серьезных домашних мастеров, имеет шестигранный утопленный звездообразный наконечник. диапазон от 0.031–0,81 »и обозначаются цифрами« T »(от T1 до T100). Обычные размеры зданий — T15 и T25, и, независимо от размера винта, подойдет соответствующая отвертка или насадка Torx.

Доступны ручные отвертки Torx и отвертки с храповым механизмом, но пользователям электродрелей нравятся винты Torx по той же причине, по которой они любят винты Робертсона, потому что они сопротивляются проскальзыванию при приложении мощности. Винты Torx обычно используются для каркаса конструкций, отделочных работ и даже в качестве крепежа для крепления дерева к бетону.

Подходит для: Многоцелевой дом для дома и строительства. В качестве универсального набора бит рассмотрите набор отверток Torx Torx, состоящий из 11 частей ( $ 12,95 на Amazon ). Он оснащен магнитными битами, которые помогают удерживать винты на наконечнике сверла.

30 различных типов отверток и их применение (с изображениями)

Неважно, являетесь ли вы домашним мастером или профессионалом, есть вероятность, что в какой-то момент вам может понадобиться отвертка.

Отвертки незаменимы для деревообрабатывающих, слесарных и электромонтажных работ.Приложений также может быть много, в зависимости от того, какое использование вы имеете в виду. Важно то, что вы используете правильный тип отвертки для работы.

В этом руководстве рассказывается о различных типах отверток и о том, где их лучше всего использовать. Давайте углубимся, чтобы узнать больше.

30 различных типов отверток: все, что вам нужно знать

Раньше было всего несколько конструкций отверток. Пока есть несколько вариантов, которые иногда могут вас запутать, когда они подходят лучше всего.

Не волнуйтесь, если иногда вам нужно использовать отвертку, и вы не знаете, с чего начать. Ниже мы рассмотрим 30 основных типов отверток и их применение, чтобы помочь вам узнать о них больше.

1. Плоская головка
Также известен как: Плоское лезвие с прорезями, плоская головка, прямая головка
Это, вероятно, наиболее часто используемый тип отверток из-за своей конструкции.
Отвертка имеет плоскую, раструбную или шлицевую головку, благодаря чему она подходит почти для большинства головок винтов.Таким образом, сегодня это довольно универсальная отвертка.
Отвертка с плоской головкой бывает разных размеров. Некоторые из них могут быть большими, чтобы открывать банки с краской, а другие — маленькими, чтобы открывать крошечные винты для часов. Некоторые из них могут быть огромными для промышленного применения.
Для любого домашнего мастера самые распространенные размеры плоской головки включают 5,5 мм и 8 мм в ширину.
Всегда соблюдайте осторожность при использовании плоской головки. При неправильном использовании он может легко выскользнуть из гнезда и поцарапать поверхность.Кроме того, это может повредить руку или палец.
Краснодеревщикам также нравится использовать эту отвертку для соединения различных частей шкафа. То же самое относится к механикам, которые могут использовать его для откручивания некоторых тугих винтов в разных местах.
Важно помнить, что плоская головка требует большей осторожности при использовании электрической отвертки. Они в основном не предназначены для силового вождения. Так что лучше рассмотреть другие варианты.
Klein Tools 600-6 Отвертка Keystone 5/16 дюймов
2.Торкс
Также известна как: версия Torx plus, звезда
Отвертка Torx известна своей эффективной конструкцией. Его легко отличить от других благодаря дизайну в форме цветка.
Благодаря своей эффективности отвертка стала популярной в коммерческой и электротехнической областях. Тем не менее, то же самое может быть хорошим выбором и для проектов DIY.
Если вы хотите получить лучшие драйверы Torx, рассмотрите варианты размеров от 0,03 дюйма до 0.81 дюйм. Как правило, они имеют широкий спектр применения.
Отвертка Torx обеспечивает большее пространство для контакта между наконечником и головкой винта. Таким образом, вы можете приложить больший крутящий момент, не повредив при этом головку или наконечник отвертки.
Хороший пример — когда вы хотите открыть контроллер Xbox one. Таких винтов Torx придется откручивать очень много.
Amartisan Набор отверток с магнитной головкой Torx из 12 предметов
3.Отвертка Torx
Отвертка типа Torx; однако он предназначен для конкретных приложений.
Отвертка такого типа доступна не всем, так как она используется в изделиях, и не каждый может открутить ее дома.
Вы заметите, что винты для этой отвертки имеют металлические центральные элементы. Это необходимо для предотвращения взлома с помощью обычной отвертки Torx.
Из конструкции головок винтов вы найдете отвертки Torx Security с отверстием для установки специальных винтов.
Набор отверток Torx, TECKMAN 10 в 1 Магнитные отвертки Torx
4. Отвертка Phillips
Также известен как крейцкопф
Отвертка Phillips — еще один вариант для многих приложений, с которыми вам, возможно, придется справиться. Его также называют крейцкопфом из-за угловой конструкции наконечника.
Можно сказать, что это более продвинутая форма шлицевой отвертки. Скорее всего, вы в основном будете использовать его на продуктах из европейских стран.
Людям нравится такая отвертка, потому что она обеспечивает больший захват по сравнению с некоторыми другими вариантами. Вы также можете приложить больше давления, не беспокоясь, что он может выскользнуть из гнезда, как шлицевая отвертка.
Благодаря своей общей эффективности, отвертка быстро заменила использование шлицевых отверток в различных устройствах.
Отвертка Klein Tools 603-4, крестообразный наконечник № 2, прецизионный станок
5. Шестигранный ключ
Также известен как шестигранный ключ, шестигранный ключ, шестигранник (Ikea любит этот)
Шестигранный ключ или шестигранная отвертка также являются наиболее распространенными отвертками на рынке.Они известны своей смелостью и жирностью. Это потому, что этим драйверам постоянно приходится откручивать гайки.
Конструкция шестигранного ключа другая. Это делает его уникальным для своего применения. Таким образом, вы можете не найти другого места для использования шестигранного ключа, кроме рекомендованных винтов и болтов.
Люди, у которых есть автомобили или мотоциклы, скажут вам, как важно иметь шестигранный ключ. Никогда не знаешь, когда это может понадобиться.
Его цилиндрическая шестиугольная форма позволяет надежно удерживать болт.Таким образом, это должно быть хорошо для тех, кому нужно приложить больше усилий, чтобы открутить шестигранный болт или винт.
Bondhus 20199 Угловой гаечный ключ Balldriver
6. Allen Security
Также известна как шестигранная защитная отвертка
Отвертка с внутренним шестигранником — это специальный тип отвертки с внутренним шестигранником с защитой от несанкционированного доступа. В большинстве случаев совместимые винты используются производителями, которые хотят защитить некоторые товары, к которым они не хотят иметь доступ широкой публики.Что ж, даже отвертки для защиты от шестигранников недоступны на рынке.
Дополнительные винты будут иметь небольшие металлические стойки в центре, чтобы обычные отвертки с внутренним шестигранником не открывали их. Чтобы открыть их, вы всегда должны иметь доступ к этим отверткам с ограничениями. Доступны несколько размеров, поэтому выберите подходящий для работы.
Neiko 10064A Набор бит для отвертки с шестигранной головкой 1/4 ″
7.Головка сцепления
Также известен как галстук-бабочка
A Головка сцепления входит в число прецизионных отверток, предназначенных для специальных применений. Дизайн оставляет его с формой, похожей на галстук-бабочку. Благодаря своей конструкции отвертка этого типа идеально подойдет для надежного захвата и не займет много места, когда ее придется носить с собой.
Привод с головкой сцепления подходит для тех, кто работает в тюрьмах или в камерах безопасности. Хороший крутящий момент позволяет приложить большее давление без проскальзывания отвертки.
Конструкция также позволяет работать проще и быстрее. Вот почему в большинстве отраслей промышленности он используется как альтернатива отвертке с прямым шлицем.
Кроме того, что они используются для шкафчиков безопасности, они могут использоваться в автомобильной промышленности. Здесь механики могут использовать водителя для ремонта различных частей автомобиля.
Отвертка STANLEY с головкой сцепления
8. Насадка / отвертка клапана Шредера
Биты и отвертки для клапанов Schrader являются общими для установки клапанов Schrader.Такие клапаны используются в системах отопления, вентиляции и кондиционирования воздуха, в шинах и двигателях.
В большинстве случаев вы найдете их в наборах, содержащих сменные биты. Самое лучшее в наличии сменных битов — это то, что они делают набор универсальным для различных применений.
Те же биты могут быть полезны при работе с пневматическими клапанами. Поскольку они долго будут оставаться под давлением, их нужно установить правильно. Это поможет предотвратить травмы или сбои в работе.
Klein Tools 32527 Многобитовая отвертка / гаечный ключ, 11-в-1 с крестообразными, шлицевыми, квадратными битами и битами Шредера и отвертками для гаек
9.Робертсон
Также известен как: квадратная голова (наиболее распространенная в Канаде)
Глядя на конструкцию отвертки Roberson, вы заметите, что на ее конце есть углубленное квадратное гнездо. Это утопленное гнездо необходимо для того, чтобы вы могли приложить очень большое усилие вращения к головке винта без ее соскальзывания.
У отвертки нет наконечника. В таком случае лучше всего откручивать жесткие гайки или винты, не беспокоясь о том, что отвертка погнет кончик.
Отвертка распространена в Канаде, как указано в заголовке. Самая большая причина, по которой эту отвертку предпочитают, — это максимальный допуск крутящего момента, с которым она может справиться.
Вы, вероятно, найдете это обычным явлением у механиков или плотников, живущих в Канаде.
TEKTON 26921 Набор отверток с квадратной выемкой
10. Позидрив
Также известна как: pozi, pozidrive
Отвертка Pozidriv была изобретена для решения проблемы выкатывания.Именно здесь отвертка имеет тенденцию выскальзывать из целевой головки винта каждый раз, когда вы прикладываете больший крутящий момент. Это часто приводит к травмам или царапинам на поверхности.
Некоторые считают отвертку Pozidriv улучшенной версией отвертки Philips. Это потому, что у него есть четыре дополнительных линии от его центра, что важно для улучшения его сцепления.
Наконечник этой отвертки, однако, немного тупой из-за конструкции. Это означает, что вам нужно приложить больший крутящий момент, если вы хотите, чтобы отвертка работала плавно.
Конструкция делает его идеальным выбором, если вы хотите повысить скорость выполнения задач.
Вероятно, вы найдете этот тип отвертки распространенным в западных странах. Это помогает пользователю работать более точно и тратить меньше времени.
Wera 05017054001 Отвертка Kraftform Plus 918 SPZ Pozidriv
11. Балка
Отвертки Bolster не находят широкого применения в различных отраслях промышленности.В этом случае привод хорош для работы в ограниченном пространстве, а также может без проблем справиться с большим крутящим моментом.
Драйвер надрессорной балки также известен своей долговечностью. Это потому, что он часто усилен, чтобы выдерживать больший крутящий момент и давление.
Отвертка может быть необязательной в вашем ящике для инструментов. Он вам не понадобится, если вы не работаете в небольших помещениях.
Вот почему такая отвертка идеально подходит для техников или механиков, которым приходится работать в ограниченном пространстве.Вам не нужно беспокоиться о приложении давления к головкам винтов, они справятся с этим.
BAHCO BE-8890 Отвертка Ergo со шлицем, 14 1/2 дюйма и упором
12. Отвертка Frearson
Также известен как Рид и Принц
Отвертка этого типа имеет наконечник под углом 45 градусов. Это позволит пользователю приложить гораздо больше усилий, чтобы с легкостью ослабить затянутый винт. Эти отвертки часто предназначены для работы с высоким давлением, и их нелегко повредить.
Такая отвертка будет широко использоваться в морском оборудовании. Это потому, что им нужна высокая точность.
Отвертка доступна в разных размерах, поэтому вы можете найти ту, которая подходит для работы. Поскольку его конструкция похожа на винты, предназначенные для драйвера Philips, вы можете использовать его для затягивания или ослабления винтов Philips.
Благодаря своей универсальности, прямо сейчас будет хорошей отверткой для вашего рабочего места. Просто держите его как часть набора инструментов, так как он может пригодиться, когда вам это нужно.
Seachoice SC2831 # 2 долото frearson (r & p)
13. Отвертки JIS (Японский промышленный стандарт)
Всегда выбирайте отвертку, соответствующую японскому промышленному стандарту, если вы не хотите жертвовать качеством отвертки. Японские правила требуют, чтобы электронное оборудование и сопутствующие устройства всегда были качественными.
Отвертка JIS имеет ту же крестообразную форму, что и отвертка Phillips.Тогда это отличный выбор для решения проблемы выкручивания винтов всякий раз, когда вы используете это чаще.
Отвертка подходит для открытия JIS-совместимых винтов. Самое приятное то, что такие отвертки очень прочные и их нелегко повредить. Таким образом, вам всегда понравится соотношение цены и качества, которое вы получите с отвертками.
Несмотря на то, что головки винтов JIS выглядят как винты Philips, лучше всего использовать отвертку JIS. Меньше всего вам хочется повредить головки винтов.
RW 0159-100 JIS (Японский промышленный стандарт) Отвертка Stubby JIS
14. Гаечный ключ
Также известен как Drilled Head, Pig-Нос, Snake-Eyes
Некоторые называют это вилкой для барбекю просто из-за ее внешнего вида. Что ж, это должно вам кое-что рассказать о том, как выглядит отвертка.
Отвертка доступна в различных типоразмерах. Варианты размеров варьируются от 4 до 12. Так что, в зависимости от ваших потребностей, вы всегда можете выбрать подходящий.
Где вы используете такую отвертку? Если вы заметили две точки на противоположных сторонах винта с плоской головкой, это правильный драйвер для работы. У него есть два зубца, которые входят в противоположные отверстия, чтобы вы могли затягивать или откручивать винты.
Водитель часто встречается с людьми, занимающимися обслуживанием лифтов. То же самое и с дверными машинами автобусов.
Набор гаечных отверток Eclipse SD-2404
15. Отвертка для гаек
Также известен как шестигранный винт
Это специальная отвертка для болтов и гаек.Он поставляется с цилиндрическим валом, прикрепленным к гнезду, которое можно надеть на болт или гайку, чтобы открутить его.
Имейте в виду, что эти отвертки бывают фиксированных размеров. Итак, покупайте нужный размер в зависимости от того, где вы будете чаще всего использовать отвертку.
Обычно люди покупают их в комплекте. Это делает их универсальными, поскольку вы можете выбрать отвертку, подходящую для работы.
При покупке комплекта обратите внимание на футляр, в котором они входят. Было бы неплохо, если бы они были хорошо организованы в чемодане, чтобы не потерять ни одну из розеток.
Capri Tools Набор отверток для гаек Kontour
16. Tri-Point
Также известен как 3-зубец, Y-образный, Y-образный
Не путайте это с отверткой Tri-Wing. У этого есть наконечник с тремя Y-образными лезвиями, расположенными под углом 120 градусов друг к другу. В отличие от трехугольной отвертки, трехугольную отвертку невозможно открыть с помощью шестигранной отвертки. Для работы вам просто понадобится трехточечный драйвер.
Вы, вероятно, заметите, что эта отвертка распространена в технической индустрии.Это для людей, которые постоянно работают с электронными приборами. То же самое может быть здорово и для тех, кто работает в аэрокосмической сфере.
Мобильные ремонтные мастерские будут вкладывать большие средства в такие отвертки, поскольку винты с тройным наконечником широко распространены в смартфонах.
Отвертка для Nintendo Switch Triwing, EMiEN 1,5 мм Y00 Трехточечная отвертка с тремя крыльями
17. Отвертка тройная
Название говорит о том, что вы можете ожидать от отвертки этого типа.
Отвертка имеет трехстворчатую форму, что очень важно для вставки в треугольные головки и винты.Отвертки этого типа находят широкое применение в промышленности, особенно в аэрокосмической промышленности. Это связано с тем, что в таких отраслях требуется много точной работы.
Трудно использовать отвертку другого типа для выкручивания трехлопастного винта. Если у вас есть бытовая техника с такими типами шурупов, тогда необходимо обзавестись трехгранной отверткой.
Драйверы с тройным крылом могут быть дорогими из-за их конструкции и применения. Кроме того, у них не так много приложений в разных отраслях.Таким образом, они считаются прецизионными отвертками, которые вы получаете только в случае необходимости.
Следует отметить, что использование трехстворчатых приводов увеличилось в электронной промышленности. Большинство покупателей выберут размеры от 1 до 3 для различных применений.
Набор отверток Rannb Tri-wing, Y-образный наконечник с магнитным наконечником
18. Треугольник
Также известен как TA
От отвертки Tri-wing выше, теперь на отвертку Tri-угольную.
Отвертка этого типа рассматривается как альтернатива шестигранным отверткам, а также более точная. Теперь вы, вероятно, будете использовать этот тип отвертки в основном для домашней работы.
Наличие треугольных наконечников обычно позволяет быстрее и легче откручивать и затягивать винты. Кроме того, вы можете приложить больше крутящего момента, не беспокоясь о том, что головка винта может сорваться.
Что касается приложений, то эта отвертка пригодится при открытии электроники и бытовой техники в домашних условиях. Это сделает вашу работу проще и приятнее.Большинство производителей также оценивают его за отличные результаты и пригодность для сборки игрушек.
E · Прочная отвертка с треугольной головкой
19. Отвертка с храповым механизмом
Отвертка с храповым механизмом позволяет получить максимальный крутящий момент в одном направлении. По этой причине отвертка с храповым механизмом идеально подходит для быстрого ослабления или закручивания винта.
Отвертка может двигаться только в одном направлении в любой момент времени.Как только вы измените направление, он будет передавать максимальный крутящий момент в новом направлении.
Если вам нужно выполнить работу быстрее, тогда вы выберете именно эту отвертку. Это обычный выбор для тех, кому нужно быстрее справляться с более крупными проектами.
Благодаря своим характеристикам и работе он популярен среди профессиональных механиков и производителей автомобилей. Кроме того, плотники все чаще находят новые способы использования отверток этого типа. То же самое относится к электронной промышленности, аэрокосмической промышленности и области медицинского оборудования.
Универсальный набор головок WETOLS, набор отверток с магнитной трещоткой и 10 ударными битами — лучший уникальный подарок для мужчин, ручной разнорабочий
20. Динамометрическая отвертка
У каждого материала есть предел прочности в зависимости от того, какое усилие вы приложите к нему. Чтобы различные винты не защелкнулись, необходимо использовать динамометрическую отвертку.
Вам просто нужно будет установить требуемый крутящий момент на отвертке и начать ее использовать. Как только винт достигнет установленного крутящего момента, к нему больше не будет прилагаться крутящий момент.Таким образом, вы должны получить отвертку, затянутую до нужного уровня.
Перед покупкой ознакомьтесь с диапазоном крутящего момента отвертки. Также посмотрите, насколько легко будет установить колпачок. Это поможет вам всегда делать все правильно.
CDI Torque 401SM Micro Регулируемая динамометрическая отвертка
21. Магнитные отвертки
Выкручивание винтов — частая проблема при работе с отвертками разных типов.Если у вас возникла такая проблема, лучше подумать о приобретении магнитной отвертки.
Наконечник намагничен, поэтому вы не потеряете винт, если вытащите его из отверстия или попытаетесь вставить.
Магнитный наконечник делает его идеальным выбором при работе с электроникой и часами с маленькими винтами, которые легко потерять.
Имейте в виду, что часы не будут работать правильно, если один из винтов отсутствует. Таким образом, тем, кто работает с роскошными часами, следует подумать о приобретении отвертки такого типа.
Набор отверток с синим магнитом, отвертка со шлицем и крестообразным шлицем из 6 предметов
22. Электрошуруповерты и ударные отвертки
Как следует из названия, этот тип отвертки требует электричества для работы. Многим они нравятся, поскольку они просты в использовании и работают быстрее.
Ударные отвертки лучше всего подходят для заворачивания длинных винтов. Это облегчает вашу работу при выполнении сложных и крупных проектов.Они также могут выполнять базовые задачи сверления, которые вы, возможно, имеете в виду.
Новые модели теперь оснащены светодиодной подсветкой для освещения рабочего места, чтобы вам было легче работать. Электрические отвертки и ударные отвертки бывают разных форм. Наиболее распространенные варианты перечислены ниже.
Cordless — Аккумуляторные отвертки — лучший выбор для профессионалов, у которых мало времени для работы над проектом. Кроме того, домашним мастерам понравится использование аккумуляторных отверток, поскольку они выделяются как удобный инструмент.С этим вы будете наслаждаться свободой портативности, в то же время заряжая аккумулятор, когда он разряжается.
Набор аккумуляторных отверток DEWALT 8V MAX, гироскопический, 1 аккумулятор
Corded — если вам нужен больший крутящий момент, вам следует подумать о проводной электрической отвертке. Благодаря этому такая модель отлично подходит для тяжелых и промышленных применений. Вы всегда будете ограничены длиной шнура питания.
МАКИТА МАШИНА ДЛЯ СУХОЙ СТЕНЫ
23. Отвертки с фиксатором
Это комбинация нескольких отверток, соединенных ремнем. Дополнительный ремешок необходим для безопасности и предохраняет их от потери при транспортировке или хранении.
Итак, зачем вам такие отвертки? Ремешок важен для дополнительной защиты и долговечности. Вы заметите, что такие отвертки будут иметь большее усиление, чтобы сохранить их прочность.
Долговечность этих отверток делает их подходящими для профессионалов, которым, возможно, придется работать на высоте. Вот почему вы найдете их обычным явлением среди техников, работающих на высотных зданиях.
VESSEL Отвертка с шариковой ручкой для привязки
24. Отвертки изолированные
Изолированные отвертки идеальны для защиты от поражения электрическим током. Если вы электрик, то лучше всего обзавестись такой отверткой.По крайней мере, вы будете знать, что у вас есть определенный уровень защиты от поражения электрическим током.
Перед покупкой всегда проверяйте уровень защиты от поражения электрическим током, которую обеспечивает каждая модель. Да, защита варьируется от одного к другому. Будьте готовы потратить больше, чтобы получить тот, который лучше защитит вас при работе с высоковольтными проводами.
Отличительной чертой изолированных отверток является то, что они имеют резиновые ручки для предотвращения электропроводности.
Wiha 32092 Набор отверток с шлицевой и крестообразной изоляцией
25.Прецизионные отвертки Прецизионные отвертки
имеют множество применений, что делает их универсальным набором инструментов. В зависимости от модели, которую вы приобретаете, некоторые из них тоже могут быть магнитными. Таким образом, они будут отличными при работе с электроникой или любыми приложениями, в которых используются маленькие винты.
Эти отвертки также легкие и обеспечивают хороший крутящий момент для различных применений без снятия головок винтов.
Набор многофункциональных прецизионных отверток SATA с ручкой для отвертки Micro Pen и футляром для хранения
26.Отвертки с универсальной головкой
В комплект многобитовых отверток входит несколько сменных насадок. Такие отвертки имеют небольшие размеры, что делает их идеальными для работы с электроникой.
Самое лучшее в многобитовых отвертках то, что они могут быть очень универсальными. Все, что вам нужно сделать, это поменять биты, и вы должны уметь работать над чем-то другим.
Если вы работаете в электрическом или механическом секторе, вам очень важны многогранные отвертки.
Следует отметить, что такие отвертки не выдерживают избыточного давления из-за своего размера. Такая особенность ограничивает их применение.
Отвертка Klein Tools 32500 с универсальной головкой
27. Отвертка угловая
Название должно дать вам представление о том, что вы получите в качестве отвертки. Отвертки такого типа очень распространены, поскольку они достаточно универсальны. Прямоугольный дизайн позволяет использовать винты в ограниченном пространстве.Если вы обнаружите, что обычные отвертки с трудом помещаются в такое пространство, вам следует подумать об этом.
Дизайн делает его хорошим выбором для тех, кто работает в автомобильной промышленности. Это позволяет механикам добраться до различных частей автомобиля и отремонтировать их.
Это не обязательно должна быть только автомобильная промышленность, так как то же самое можно использовать для сборки мебели.
Инженер DR-55 Низкопрофильная отвертка с храповым механизмом под прямым углом
28.Ювелирная отвертка Часы , также известные как очки
Отвертки для ювелирных изделий — это самые маленькие отвертки, которые вам когда-либо придется покупать. Эти отвертки доступны в различных размерах и формах. Некоторые из распространенных форм, которые вы получаете с такими драйверами, включают плоскую, круглую, квадратную, звездную и другие.
Эти отвертки легкие и маленькие. Это делает их идеальными для тех, кто работает в легких условиях. Это может включать ремонт часов и сопутствующего электронного оборудования.
Если вам приходится выполнять тяжелую работу, лучше всего выбрать большие отвертки.
Также используйте эти отвертки в рекомендуемых областях применения. Это потому, что большие отвертки могут повредить тонкие маленькие винтики в часах и украшениях.
Наборы отверток Инструменты Подарки для мужчин — Набор для ремонта очков Набор для ремонта часов Компьютерный набор инструментов Набор отверток для ювелиров
29. Отвертки для компьютеров
Они имеют тот же дизайн и конструкцию, что и отвертки ювелиров. Эти отвертки в основном предназначены для точной работы, например, при работе с компьютерами.
В большинстве случаев они будут поставляться в комплекте, так что вы можете заставить каждую отвертку глубоко проникнуть в детали компьютера.
Убедитесь, что вы используете их только для точной работы. Это потому, что они не предназначены для работы в тяжелых условиях. Для более крупных проектов выбирайте отвертки большего размера и большей прочности.
Набор прецизионных отверток для малых компьютеров
30. Отвертки левосторонние
Да, отвертки левосторонние существуют.Вы можете приобрести их в местном хозяйственном магазине.
Итак, как они созданы для левшей? Такие отвертки будут иметь специальную рукоятку, предназначенную для того, чтобы левши могли легко поворачивать отвертку.
Они бывают разных форматов, например, с храповым механизмом. Владелец магазина сможет объяснить дальше, есть ли еще много других вариантов для левшей.
Одна из самых больших проблем, с которыми сталкиваются рабочие, — это найти лучшую отвертку для левшей.К счастью, сейчас все больше производителей предлагают отвертки, предназначенные для левшей. На их поиск может потребоваться больше времени, но теперь они доступны.
Когда вы получите такой инструмент для левши, тогда будет легче добиться большей точности. Ознакомьтесь с различными производителями, чтобы узнать, кто предлагает лучшие отвертки для левшей за такие деньги.
Klein Tools 85074 Набор отверток, набор из 6 отверток
Как выбрать отвертку, подходящую под головку винта (с таблицей размеров)
Вы всегда должны использовать правильный тип инструментов для выполняемой работы.Вот почему вы также должны подумать о выборе правильной отвертки для установки в головку винта.
Ниже приведены некоторые соображения, которые следует учитывать при выборе правильной биты для головки винта.
Бит Тип
Отвертки работают за счет передачи усилия или крутящего момента на головку винта с помощью насадки для отвертки. Итак, форма биты должна идеально соответствовать головке винта. Это снизит вероятность повреждения винта, а также упростит вашу работу.
Мы уже упоминали различные типы отверток выше.Теперь вы сможете узнать, где их лучше всего использовать из приведенных выше описаний.
Материал долота
Помимо типа насадки, еще одним важным фактором является материал насадки для отвертки.
Скорее всего, биты будут изготавливаться из разных материалов, что в конечном итоге влияет на их долговечность и на то, где их лучше всего использовать.
Самый распространенный материал — сталь. Сталь обычно используется для изготовления широкого ассортимента бит, поскольку она доступна по цене и обеспечивает хорошую долговечность.Помните, что долговечность в основном зависит от того, насколько хорошо вы используете отвертку.
Тем, кто может использовать ударные гайки, вам понадобятся биты с ударопрочностью. Они усилены битами для работы с ударным шуруповертом. Другие биты могут сломаться под действием ударного шуруповерта.
Если вы хотите большей прочности, то выбирайте биты с титановым покрытием. Эти биты более долговечны по сравнению со стальными битами. Тем не менее, убедитесь, что вы получаете от марки с самым высоким рейтингом, чтобы вам никогда не приходилось иметь дело с битами низкого качества.
С другой стороны, биты с алмазным наконечником хороши для тех, кто хочет большего сцепления с битой. Именно здесь мелкие алмазные частицы осаждаются на вершине сверла, чтобы улучшить его общее сцепление.
Длина в битах
Еще одна вещь, которую следует учитывать, — это длина в битах. Часто от него зависит, насколько легко будет работать отверткой.
Более короткая насадка для отвертки поможет изменить максимальный крутящий момент на головке винта. В зависимости от типа долота иногда можно получить удлинители или более длинные долота, предназначенные для извлечения долот из глубоких полостей.
Стоит отметить, что наличие более длинной насадки для отвертки иногда может увеличить вероятность соскальзывания. Итак, подумайте о том, чтобы сохранить его в пределах рекомендуемой длины. Вам нужно использовать только более длинный бит, когда это необходимо.
Если вы используете электрическую отвертку, убедитесь, что вы отрегулировали скорость в соответствии с областью применения. Иногда головки винтов могли использовать более низкую скорость, а иногда и более высокую. Поверхность также определяет скорость, которую следует использовать, чтобы не повредить ее.
Ниже приведена таблица, в которой показаны типы долот и стандартные размеры, которые вы можете учесть.
Какие отвертки вам нужны? Выберите подходящий инструмент для работы
Только в этом руководстве мы рассмотрели 30 различных типов отверток. Поэтому иногда бывает сложно выбрать подходящий инструмент для работы. Имейте в виду, что на рынке есть много других типов отверток, которые вы можете купить сегодня.
Итак, мы должны помочь вам выбрать лучшие отвертки в зависимости от различных сценариев. Мы рассмотрим их ниже, и, надеюсь, вы поймете, какую отвертку лучше выбрать.
1. Люди, которым нужно что-то для обработки нескольких приложений
Рассмотрите возможность приобретения модели со сменными битами для такого случая. Это означает, что вы можете легко вытащить биты из ручки в зависимости от головки винта.
Самое приятное то, что такие наборы обычно содержат минимум пять бит. Это позволяет обрабатывать несколько приложений одновременно.
Также настоятельно рекомендуется приобрести набор с храповой отверткой.Это поможет вам быстрее и эффективнее затягивать и ослаблять винты.
2. Если хватит терпения и места
Рассмотрите возможность использования отверток с плоской головкой в этом сценарии. Эти отвертки являются культовыми, но у них есть свои недостатки.
Одним из недостатков является то, что он может легко выскользнуть из гнезда при приложении большего усилия. Таким образом, легко увидеть, что это будет лучше для более терпеливого человека, у которого достаточно места, чтобы установить бит на место.
Кроме того, вам необходимо совместить наконечник с отверстием. Если у вас нет для этого места, будет сложно эффективно использовать отвертку.
3. Для любителей сборки мебели из ИКЕА или велосипедистов
Есть люди, которым нравится собирать мебель из ИКЕА. Когда мебель наконец-то готова к использованию, это может быть приятно. Чтобы сделать процесс гладким и быстрым, вам понадобятся подходящие инструменты.
Любой, кто раньше собирал такую мебель, понимает необходимость владения шестигранными ключами.Они также известны как шестнадцатеричные ключи.
На этом этапе вам нужно получить весь набор. Это гарантирует, что вам никогда не придется покупать разные шестигранные ключи один за другим.
Те же шестигранные ключи можно использовать для сборки и ремонта велосипедов. Вам просто нужно иметь прочный комплект, чтобы не порезаться на углах.
4. Для тех, кто носит очки или имеет детей
Скорее всего, иногда вам придется ремонтировать очки. Поскольку винты маленькие, вам потребуются прецизионные отвертки.Обычно они продаются в комплекте, чтобы вы могли выбрать подходящий размер для головки винта.
Крошечные головки винтов также можно найти в детских игрушках. Если вы когда-нибудь захотите отремонтировать свои игрушки, то подумайте об этих мини-отвертках.
5. Для выполнения работ по деревообработке
Отвертка с плоской головкой имеет проблему с эксцентриком; Таким образом, для обработки дерева лучше всего выбрать отвертки Torx и Robertson. Эти два типа отверток разработаны таким образом, чтобы противостоять эксцентриситету, поэтому вам следует пользоваться ими чаще.
Нет сомнений в том, что при работе с ценной древесиной последнее, что вам нужно, — это отвертка, чтобы выскользнуть и поцарапать поверхность.
Отвертки Torx и Robertson также хороши для обеспечения наилучшего захвата, в котором вы нуждаетесь.
6. Для тех, кто хочет приложить минимум усилий
Когда мы перейдем к этой части, все, что вам нужно, это иметь дрель. Для тех, кто уже владеет одним, следующее — получить набор бит. Убедитесь, что вы приобрели биты, предназначенные для дрели или ударного шуруповерта.В большинстве случаев они будут усилены, чтобы выдерживать большее давление.
Кроме того, сверла легко снимают головку винта. Лучше всего, если вы отрегулируете скорость в соответствии с приложением.
Легко увидеть, как дрель значительно облегчит вашу работу, и вам не придется много делать.
7. Если случайно сорвать головку винта
Каждый раз, когда вы перетягиваете или используете отвертку неправильного типа или размера, иногда вы рискуете сорвать головку винта. Угадай, что? Теперь становится трудно вывернуть винт из его положения, так как бит может дольше цепляться за головку винта.
Лучший способ справиться с этой проблемой — вообще не допускать ее возникновения. Вы всегда можете использовать сверло подходящего размера и избежать чрезмерной затяжки.
Если уже слишком поздно, попробуйте отвертку большего размера, чтобы проверить, вонзится ли она в головку винта, и удалите ее.
Для тех, кто имеет дело с винтом Phillips, рассмотрите возможность использования более крупной биты с плоской головкой. Не используйте отвертку Torx для удаления зачищенного винта Phillips. Это потому, что он лишит его даже больше, что сделает его хуже.
Другой вариант — приобрести винтовой экстрактор. Это облегчит извлечение винта из его положения.
Часто задаваемые вопросы
Кто изобрел отвертку
Неизвестно, когда были изобретены отвертки. Однако есть много утверждений, что они были изобретены в первом веке, когда металл был теперь более доступен для различных целей.
То, что мы знаем прямо сейчас, — это популярная отвертка Phillips. В 1930-х годах Генри Филлипс изобрел отвертку этого типа вместе с винтами Phillips.Все, что было раньше, не имеет четкой истории.
Почему в Америке нет винтов Робертсона?
Некоторые сомнительные европейские лицензиаты чуть не обанкротили изобретателя Робертсона. Таким образом, ему стало трудно предоставить Генри Форду исключительные патентные права. На этом этапе Форд решил использовать винты с крестообразным шлицем. Именно так винты Phillips до сих пор укрепляли свое господство в американской промышленности.
Хотя винты Роберсона постепенно набирают популярность в Америке, им еще предстоит пройти долгий путь.
В честь кого названа крестообразная отвертка?
Отвертка названа в честь Генри Филлипса, который изобрел отвертку в 1930-х годах.
Можно ли использовать отвертку как зубило?
Это не рекомендуется. Это связано с тем, что головка винта не рассчитана на многократные удары долотом. Использование стамески также может быть небезопасным, поскольку оно может привести к травмам, если оно поскользнется. Долото острее отверток. Поэтому используйте его только в экстренных случаях, и у вас нет доступа к своим инструментам.
Как хранить отвертку?
Лучше всего покупать отвертки в футляре. Такие случаи обеспечат лучшее хранение каждого бита. Таким образом, будет сложно потерять отвертку.
Если его нет в футляре, всегда можно использовать пену для инструмента для упорядочивания отвертки. Некоторые компании предлагают такие виды организационных пен. Купите их сегодня, чтобы лучше организовать свои инструменты.
Изолированы ли ручки отверток?
Чтобы узнать, изолирована ли ручка отвертки, лучше всего проверить описание продукта.Это важная особенность, поэтому любой производитель с удовольствием расскажет, как у их отвертки есть изоляция.
Изолированные ручки для отверток идеальны для электриков. Это поможет защитить их от возможного поражения электрическим током.
Заключение
Прямо сейчас у вас есть представление, какую отвертку покупать и для чего. Как только вы получите подходящую отвертку, вам будет легче выполнять задачи.
Еще одним важным фактором выбора отвертки является цена.Не всегда стоит покупать дешевые отвертки. Это потому, что у них легко могут быть сняты наконечники за пару использований. Кроме того, они неправильно вставляются в головки винтов.
При покупке следующей отвертки подумайте о покупке ведущего бренда. Это гарантирует, что у вас всегда будут правильные инструменты для лучшего решения задач.
21 Различные типы отверток
Отвертка является наиболее часто используемым бытовым инструментом с очень простой конструкцией и функциями.Однако существует множество вариантов наконечника и лезвия. Прочтите, чтобы узнать, какие отвертки вам подойдут больше всего.
Отвертка — это наиболее часто используемый домашний инструмент и первое приспособление для улучшения дома, с которым знакомятся дети. Хотя этот инструмент имеет очень простой дизайн и функции, выбор идеальной отвертки может оказаться непростой задачей, поскольку сейчас на рынке доступны десятки разновидностей этого инструмента.
Связано: Типы ящиков для инструментов | Виды тачек | Типы рейков | Типы зажимов
История отверток
Происхождение отверток восходит к тому веку, когда были изготовлены инструменты для затягивания недавно изобретенных винтов в боевых машинах и доспехах.Винты в то время представляли собой иглу с острой резьбой и прорезью в головке для затягивания. По мере развития винтов развивались и отвертки, поскольку без правильной головки было бы практически невозможно удалить винт определенного типа.
Однако со времен средневековья в отвертке мало что изменилось, и единственные инновации за последние несколько веков касались используемого материала, формы приводов и конструкции рукоятки. Несмотря на это (а может быть, из-за этого) отвертка остается одним из самых важных инструментов в сфере производства и ремонта дома, нажмите здесь, чтобы узнать подробности.
Вот все, что вам нужно знать о отвертках:
Общие типы приводов
Большинство из нас слышали о нескольких различных типах отверток, но на самом деле существует широкий ассортимент, содержащий десятки различных версий приводов, на выбор. Вот некоторые из наиболее часто используемых типов:
Щелевые драйверы
Плоские отвертки , также известные как плоские отвертки, плоские или прямые отвертки, являются старейшими формами отверток и работают с винтами с простой прорезью, охватывающей ширину винта.
Эти лезвия имеют плоскоструганный вид и бывают разных размеров, чтобы их можно было закрепить на винтах разных размеров. Обычно в домашнем наборе инструментов вы найдете отвертку двух размеров: 5,5 мм и 8 мм. Отвертка шлицевая также породила множество различных версий, о которых мы поговорим ниже.
Высококачественные шлицевые отвертки имеют почти параллельные конические наконечники, которые помогают плотно удерживать паз и предотвращают соскальзывание. Следует соблюдать осторожность при использовании этой отвертки, так как сильное давление может привести к тому, что отвертка соскользнет и поцарапает поверхность материала или попадет в вашу руку.
Изготовители шкафов
предпочитают использовать винты с шлицевой головкой, так как они гордятся тем, что выровняли пазы, чтобы их работа выглядела по-настоящему аккуратно.
Есть две основные категории шлицевых отверток:
Отвертки с раструбом и шлицем: Отвертка с раструбом имеет слегка приплюснутый кончик, так что его ширина шире вала.
Параллельные отвертки: A отвертки с краем той же ширины, что и вал отвертки.Эта функция очень полезна при ослаблении или затяжке винтов внутри предварительно просверленных отверстий.
Отвертка Phillips
Крестообразная отвертка также известна как крестовина из-за ее крестообразной головки; однако у драйверов высшего качества наконечник несколько закруглен. Эти отвертки подходят для головок винтов, которые производятся на Западе, и у них нет острых наконечников, как у винтов с прямым шлицем.
Отвертка Phillips имеет угловой наконечник с более тонкими лезвиями, что означает, что вы можете вставить отвертку глубже в головку винта, не рискуя выскользнуть отверткой с боков, как это может случиться с шлицевыми отвертками.Это также означает, что вы можете прикладывать больший крутящий момент к отверткам. Из-за этого отвертки Phillips используются практически во всех областях и являются наиболее предпочтительным типом отверток.
Позидрив
Модель Pozidriv считается модернизированной версией отвертки Phillips и была сделана для снижения риска выкручивания приводов при приложении высокого давления.
Позидрив характеризуется четырьмя пологими линиями, исходящими из центра.Наконечник меньше и тупее, чем у отвертки Phillips, и имеет ребра между лезвиями. Увеличенный контакт с головкой винта означает, что вы можете приложить большее усилие поворота без опасности выскальзывания отвертки.
Система Pozidriv очень эффективна и снижает вероятность поломки головки винта или наконечника при приложении правильного давления. Эти отвертки обычно бывают размером от 1 до 3.
Драйверы Torx
Эти отвертки с торговыми марками были когда-то популярны в сфере безопасности и производства, но теперь стали очень распространенными и в коммерческих областях.
Отвертка имеет лезвие в форме утопленной шестиконечной звезды, но с закругленными острыми углами. Это улучшает площадь контакта между наконечником отвертки и головкой винта и обеспечивает улучшенный крутящий момент. Из-за этого отвертка может выдерживать максимальный крутящий момент и не выскальзывает или ломается.
Динамометрические отвертки бывают размером от 0,03 до 0,81 дюйма и имеют номера от T1 до T100. Чаще всего в здании используются размеры от Т15 до Т25.
Отвертка с шестигранной головкой Шестигранные отвертки
имеют шестигранную выемку, а не лезвие и наконечник, отсюда и название шестигранный привод. Они также известны как шестигранный ключ, шестигранный ключ или шестигранный ключ. Это необычная гибридная форма отверток, которая используется для завинчивания болтов, а не винтов. Прямая ручка шестигранного гнезда означает, что вы можете повернуть болт, не занимая много места.
Чаще всего шестигранные шайбы используются для обслуживания велосипедов, а также для сборки мебели.Однако при выполнении этих задач лучше использовать шестигранный ключ с рукояткой T0, поскольку он обеспечивает более высокий крутящий момент, чем тот, который поставляется с узкой рукояткой отвертки.
Робертсон Драйверы
Отвертки Robertson , также известные как отвертки с квадратной головкой, являются наименее распространенными отвертками. Тем не менее, он довольно популярен в стране своего происхождения, Канаде, и имеет очень высокий допуск крутящего момента, который иногда даже считается самым высоким среди всех драйверов.
Драйверы
Robertson имеют углубленное квадратное гнездо. Поскольку наконечник отсутствует, маловероятно, что отвертка Робертсона выпадет из выемки, а это означает, что может быть приложено очень большое усилие поворота. Фактически, более вероятно, что болт отломится до того, как водитель соскользнет.
Отвертка чаще всего используется в мебельной и автомобильной промышленности, потому что она очень прочная. Хотя их нет в базовых наборах инструментов для дома, они входят в полный набор отверток.
Драйверы с тройным крылом
Наконечник винтов Tri-wing чем-то напоминает вертушку и используется для заворачивания шурупов с треугольными головками с тремя выступами. Поскольку эти винты имеют такую уникальную прорезь, их невозможно удалить без трехстворчатых отверток.
Эти драйверы сначала были изготовлены для использования в аэрокосмической технике, но теперь их легко найти в бытовой электронике. Драйверы Tri-wing стоят дорого и не так легко доступны, как другие драйверы.Однако их самым большим преимуществом является то, что они могут быть затянуты до чрезвычайно высоких значений крутящего момента.
Драйверы Tri-wing доступны в размерах от 1 до 3.
Треугольник
Эти трехугловые отвертки, также известные как ТА, имеют треугольный наконечник для установки на головках винтов с треугольными углублениями. Эти драйверы использовались в производстве игрушек, электроники и бытовой техники и были добавлены для повышения безопасности. Тем не менее, шестигранная отвертка также может зажимать винты TA, поэтому не многие наборы для самостоятельной сборки содержат треугольные отвертки.
Трехточечные приводы
Также известный как драйверы с тремя зубцами или Y-образными наконечниками, трехточечный драйвер имеет наконечник с тремя лезвиями, установленными под углом 120 градусов, образуя Y-образную форму. Винты, предназначенные для работы с этими драйверами, очень популярны в электронной промышленности, и технологические гиганты, такие как Nintendo и Apple, используют их в своих телефонах, игровых системах и других устройствах.
Трехточечные драйверы также решают проблемы безопасности, связанные с совместимостью трехугольных драйверов с шестнадцатеричными драйверами.Трехточечные винты можно обрабатывать только с трехточечными отвертками.
Гаечный ключ
Не путать с британским термином, обозначающим гаечный ключ, гаечный ключ также известен как Snake-Eyes , со скошенным носом и отверткой с перфорированной головкой. Эти странные отвертки оснащены наконечником с двумя зубцами, очень похожим на вилку для барбекю, который используется для заворачивания винтов с плоской головкой с двумя крошечными закругленными углублениями по обе стороны от головки, что делает их практически невозможными для удаления без гаечного ключа.
Поскольку они очень надежны, эти отвертки обычно используются обслуживающим персоналом автобусных вокзалов, лифтов, туалетов и метро. Имеются гаечные ключи размером от 4 до 12.
Головка сцепления
Эти инструменты, также известные как отвертка для галстуков-бабочек, используются для завинчивания шурупов с прорезью в форме галстука-бабочки. Эти отвертки используются во всей автомобильной промышленности и обычно использовались в старых автомобилях GM.
Отвертка со сцеплением имеет улучшенный крутящий момент и может выдерживать большее усилие поворота; однако эти типы винтов также можно ослаблять и затягивать с помощью шлицевых отверток.Существует еще одна версия защиты, которую можно завинтить шлицевым ключом, но нельзя ослабить.
Отвертки этого типа можно найти в местах с плохим уходом, например, в тюрьмах.
Отвертка для болтов
Болстерная отвертка состоит из гайки, приваренной к верхней части вала под ручкой. Если винт плотно прилип к поверхности, вы можете ослабить его, приложив дополнительный крутящий момент, повернув приваренную гайку с помощью гаечного ключа.Это означает, что этот инструмент способен выдерживать максимальное давление.
Драйвер Frearson
Отвертка Frearson, также известная как Reed and Prince, очень похожа по конструкции на отвертку Phillip с некоторыми небольшими изменениями. Наконечник этой отвертки оснащен острым концом, в отличие от отвертки Филиппа, у которой острие тупо закругленные. Причем угол наклона наконечника ближе к 45 градусам, чем у драйверов Филиппа.
Уникальная форма позволяет отвертке прикладывать больший крутящий момент, чем Phillips, и работать с винтами Frearson всех размеров, а также с большим количеством винтов Phillip.Из-за этого отвертка используется в морской технике.
Отвертка японского промышленного стандарта
Эти отвертки имеют крестообразную форму, как Phillips, но опалены, чтобы не выдвигаться. Винты JIS можно найти на многих качественных товарах, импортируемых из Японии. Несмотря на то, что винты JIS могут быть открыты с помощью драйверов Phillips и Frearson, этот процесс непрост и может повредить или расколоть головку.
Винты
, совместимые с JIS, имеют небольшую точку возле паза, которая отличает их от других винтов.
Виды отверток
Вышеупомянутые отвертки были классифицированы на основе винтов, с которыми они работали; однако многие из них также имеют вариант рукоятки и хвостовика. Альтернативная конструкция помогает увеличить крутящий момент и обеспечивает лучший зазор.
Вот некоторые из самых популярных стилей:
Электрический
Эти отвертки работают от электричества, а это значит, что вам не нужно задействовать мышцы для приложения крутящего момента.Они также известны как отвертки и шуруповерты, и с их помощью можно легко и быстро завинтить шурупы, особенно со сломанной головкой.
На батарейках
Эти отвертки работают от небольших батареек, что означает, что они имеют компактную конструкцию. Хотя они не такие мощные, как другие отвертки, они легко помещаются в пояс с инструментами.
Проводной
Отвертки с сетевым шнуром поставляются с электрическим шнуром; однако они не очень популярны, так как их необходимо подключать к ближайшему источнику питания.Однако они выдают постоянный источник питания и чрезвычайно эффективны.
Беспроводной
Эти отвертки оснащены аккумулятором, что означает, что они обладают преимуществами как электрических отверток, так и отверток с батарейным питанием. К сожалению, это также делает их более громоздкими и тяжелыми, а по мере разряда аккумулятора они также теряют крутящий момент.
Магнитный
Магнитные отвертки имеют магнитный наконечник, который удерживает винт, что позволяет вставлять или вынимать винт одной рукой.Все больше и больше ручных отверток производят с магнитными наконечниками.
Ювелирный
Также известные как часы или драйвер очков, они представляют собой высокоточные устройства, которые заворачивают крошечные винты на карманные часы и очки. Отвертки ювелира в основном крестовые или шлицевые.
Трещотка
Отвертка с храповым механизмом позволяет приложить крутящий момент только в одном направлении. Поворот в противоположном направлении позволит храповику выйти из зацепления, что обеспечит свободное вращение.
Это позволяет удерживать отвертку во время ее поворота до тех пор, пока запястье не будет повернуто максимально. Затем вы можете просто оставить головку отвертки в винте, а затем, когда ваше запястье будет готово, снова поверните его.
Это очень полезно для проектов, где сложно снять отвертку, а затем снова найти головку винта.
Отвертка FAQ
Отвертка — один из самых распространенных инструментов во всем мире. Используется в больших и малых проектах, а также весьма полезен.Если вы хотите узнать больше о том, как работает отвертка и как она работает, обязательно прочтите некоторые из часто задаваемых вопросов, перечисленных ниже.
Когда и где была изобретена отвертка? Кто это придумал?
На самом деле мы не знаем, кто изобрел отвертку. Первые винты и отвертки, вероятно, появились примерно в то же время, в первом веке нашей эры. Однако мы знаем, что первая металлическая столярная скоба (которая является предшественницей отвертки) датируется 1744 годом.Мы также знаем, что первая отвертка с крестообразным шлицем появилась только в 1930-х годах и была изобретена Генри Филлипсом в США.
Изолированы ли ручки отверток?
Ответ на этот вопрос немного сложнее, чем вы думаете. Учитывая огромное количество различных моделей отверток, практически невозможно прийти к какому-либо единому мнению. На самом деле большинство рукояток отверток изолированы, а типичные промышленные модели имеют изоляцию до одной тысячи вольт.С учетом сказанного, никогда не следует верить в то, что отвертка действительно изолирована, пока вы не подтвердите этот факт производителю.
Как работает отвертка?
Отвертка на самом деле является одним из самых простых инструментов, обладающим одной из самых уникальных функций. Инструмент представляет собой простой кусок металла, обычно прикрепленный к рукоятке, с головкой уникальной формы. Пользователь вставляет головку отвертки в прорези на инструменте и поворачивает. Прочная металлическая конструкция устройства предотвращает его изгиб или вращение, поэтому вместо этого перемещается объект на другом конце.
Можно ли использовать отвертку как долото?
Отвертку, вероятно, можно использовать как долото в крайнем случае, но делать это не рекомендуется. Использование отвертки вместо стамески может не только повредить отвертку, но и очень небезопасно. Помните, что отвертка не предназначена для многократных ударов по объекту, поэтому она может сломаться или расколоться при повторном контакте. Таким образом, отвертку следует использовать как долото только в экстренных случаях.
Какие бывают размеры отверток?
Отвертки обычно имеют размер по двум факторам — ширине головки отвертки и длине ее стержня.И длина, и ширина могут сильно различаться: некоторые отвертки имеют ширину всего миллиметр, а другие — почти дюйм. Отвертки имеют размеры как в метрической, так и в английской системе мер, поэтому всегда полезно взглянуть на масштаб винта, который вы будете использовать, прежде чем совершать покупку.
Как намагнитить отвертку?
Намагничивание отвертки требует выполнения нескольких шагов. Во-первых, убедитесь, что отвертка чистая. Затем вам нужно провести сильным магнитом от нижней части стержня отвертки к верхней части.Сделайте это несколько раз, затем поверните отвертку на четверть оборота. Продолжайте водить магнитом по отвертке, пока не обойдете инструмент полностью.
Какие отвертки мне покупать?
Вероятно, самый важный фактор при покупке отвертки — это цена. У дешевых отверток неизвестных производителей есть проблемы с наконечниками, которые не подходят ни к одному типу шурупов.
Дешевые отвертки также могут быть изготовлены из мягкого материала, который легко трескается при повышенном крутящем моменте.Они также могут повредить винт до такой степени, что его будет очень трудно удалить, не повредив рабочую поверхность.
Покупая отвертки, всегда покупайте отвертки надежных производителей. Вы также должны взять несколько винтов, с которыми вам нужно работать, чтобы увидеть, подходят ли они для отвертки.
Ни в коем случае не покупайте отвертки, наконечники которых не совсем подходят для винтов, которые вы собираетесь использовать.
Связано: Типы электроинструментов | Виды ножниц | Типы защитных очков
различных типов отверток — завод распаковки
Всякий раз, когда мы слышим слово отвертка, у нас есть четкое представление о различных типах отверток.По мнению исследователей, отвертки были изобретены в 15 ^-м годах. И сегодня отвертки легко найти в любом ящике для инструментов.
В магазине инструментов вы найдете отвертки разных типов, они также бывают разных размеров, форм и стилей. В основном отвертка зависит от типа винта или типа углубления. Теперь вы путаете отвертку и винтовой привод. Во-первых, давайте разберемся.
Отвертка также известна как выемка, имеющая форму или паз, сделанный на головке винта, и отвертка прикладывается к ней, чтобы завинчивать винт по часовой стрелке или против часовой стрелки.В отвертке есть ручка и паз на конце стержня на другом конце.
Доступно множество типов отверток. В этом посте мы обсудим наиболее распространенные и легкодоступные типы отверток.
Читайте также: Что такое токарный станок?
Обычные отвертки Типы
В вашем доме можно найти множество типов отверток. И хорошо иметь некоторые из них.
1. Прорезь (плоское лезвие, плоская головка, прямая)
Отвертка шлицевого типа была очень популярна, ее лезвие в форме долота было равно ширине головки винта.Многие люди используют отвертку с плоским лезвием для закручивания винта с крестообразным шлицем. Отвертка этого типа менее подходит, так как она соскальзывает вбок при сильном давлении. Слоты не так популярны, как в наши дни, но все же используются в некоторых приложениях.
2. Головка Phillips (крестовина)
Головка Phillips используется практически во всех областях, от мебели до многих бытовых приборов. Генри Филлипс изобрел в 19 веке отвертки с механическим приводом для использования в большинстве отраслей промышленности.С головкой Phillips проблема соскальзывания решается, поскольку отвертка вставляется в головку винта.
Отвертка этого типа никогда не заменяет шлицевую, но не является наиболее предпочтительной отверткой. Отвертка с крестообразным шлицем есть почти в каждом ящике для инструментов, так как она очень популярна.
3. Torx (версия Torx plus, версия безопасности Torx, Star)
Torx изначально использовался в целях безопасности, но теперь он используется во многих приложениях.Головка отвертки имеет закругленную звезду или цветок, чтобы выдерживать высокий крутящий момент. В настоящее время приводы Torx в основном используются в бытовой промышленности и областях безопасности из-за своей эффективности. Клиентам сложнее разобрать винты Torx.
4. Шестигранник (шестигранный ключ, шестигранный ключ, шестигранник, версия с защитным шестигранником)
Hex — необычный тип отверток, но в последнее время он набирает популярность. Шестигранный ключ не имеет ручки или ручки. Они представляют собой небольшой шестигранный металлический стержень, согнутый в L-образную форму без головки.Hex часто поставляется бесплатно с упакованной мебелью.
Шестигранный ключ
обычно используется при обслуживании велосипедов, но теперь он также стал популярным для мебельных компаний, таких как IKEA и других производителей бытовой техники. Специальная версия шестигранного ключа для обеспечения безопасности используется в областях с повышенным уровнем безопасности, таких как содержание в тюрьмах. Отвертки с шестигранной головкой имеют ручку или рукоятку, которой нет у шестигранного ключа.
5. Робертсон (квадратная голова)
Робертсон — наименее известная отвертка, которая очень популярна в стране происхождения, Канаде.Этот тип отверток имеет самый высокий крутящий момент, чем все типы приводов.
Долговечность винта с квадратной головкой делает его наиболее предпочтительным для автомобильной и мебельной промышленности. Эта отвертка с квадратной головкой теперь широко используется в наборах отверток, и с постоянно растущей популярностью этих типов отверток, она скоро станет популярной на американских рынках.
Вот еще несколько различных типов отверток.
Существует много типов головок винтов, кроме шлицевых, крестообразных, шестигранных и Torx.Здесь мы должны предоставить информацию о некоторых специальных типах отверток. Если вы видите отвертки, все отвертки выглядят одинаково, только наконечник отличается.
6. Головка сцепления (галстук-бабочка)
Конструкция винтов с головкой сцепления претерпела некоторые изменения за последние годы. Прорези выглядят как галстук-бабочка, а в более старых версиях было круглое углубление посередине. Типы отверток с головкой сцепления, которые в основном используются в автомобильной промышленности и очень популярны на старых автомобилях GM.
Головки обеспечивают лучший крутящий момент, а также совместимы со шлицевыми приводами.
Головка сцепления
также имела защитную версию, которая имеет одностороннюю прорезь и ее очень сложно снять. Эти винты в основном используются там, где не требуется постоянное обслуживание, например, на автобусных остановках и в тюрьмах.
7. Фрирсон (Рид и Принс)
Отвертка Frearson выглядит как Phillips, но на самом деле это не так. Первое отличие в том, что у Frearson острие острое, а у Phillips — закругленное.Кроме того, угол наклона наконечника составляет 45 градусов, что означает, что с помощью одной отвертки Frearson можно использовать винты Frearson любого размера и многие винты Phillips.
Форма помогает отвертке Frearson создавать больший крутящий момент, чем Phillips, что помогает использовать ее в морском оборудовании и определенных областях, где требуется точность.
8. Головка с шестигранной головкой (шестигранный винт)
Шестигранная головка очень полезна во многих отраслях обрабатывающей промышленности. Отвертка этого типа представляет собой головку, а не лезвие или наконечник, и при этом она работает как торцевой гаечный ключ.
Преимущество использования шестигранной головки — момент, когда можно достать болт с углублением. Торцевой гаечный ключ имеет ручку, которая перемещается параллельно поверхности, в которую врезан болт, и требует дополнительного пространства для поворота. При прямой усадке и рукоятке болту требуется меньший зазор для поворота. Он подходит для применений с низким крутящим моментом, но должен использовать обычную трещотку с головкой.
9. JIS (Японский промышленный стандарт)
Мировой технологический лидер требует очень высоких стандартов.JIS (японский промышленный стандарт) похож на головку Phillips, но ее конструкция предотвращает выпирание.
Винты JIS можно увидеть в основном в изделиях японского производства. Этот привод можно использовать на винтах Phillips или Frearson. Но это может повредить голову. Винты JIS можно определить по маленькой отметке или точке возле гнезда.
10. Позидрив (Пози или Позидрайв)
Pozidrive — это обновленная версия головки Phillips с четырьмя дополнительными линиями, исходящими от центра.Отвертки этого типа имеют тупой наконечник и небольшие ребра на лезвии между основными краями, что увеличивает крутящий момент и снижает риск эксцентрика.
Pozidriv и Phillips похожи по конструкции, но увеличивают риск повреждения головки винта. У отверток Pozidriv меньше шансов выкрутиться, но процесс изготовления винтов требует почти двойных шагов. Что затрудняет замену головки Филлипса.
11. Гаечный ключ (просверленная голова, свиной нос, змеиные глаза)
Отвертка гаечного типа предназначена для защиты от несанкционированного доступа.Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, что очень затрудняет ее удаление без соответствующих инструментов.
Благодаря функции высокой степени защиты вы можете увидеть отвертку гаечного типа для технического обслуживания, например, в метро, автобусных остановках, лифтах, общественных туалетах и т. Д. Она имеет плоское лезвие с двумя выступами на конце.
12. Треугольник (TA)
Он имеет треугольную форму и в основном используется в электронике, игрушках, а также в бытовой технике.Конструкция усложняет вмешательство и повышает безопасность. Его можно повернуть с помощью шестигранного ключа, что делает его менее популярным типом отверток.
Другой вариант Tri-angle — tri-point-3, и он имеет закругленные края, которые устраняют проблемы безопасности. Размер этой трехугольной приставки ТА.
13. Трехточечный (3-зубец, Y-образный, Y-образный наконечник)
Tri-point имеет трехгранное лезвие с Y-образным расположением, и все они расположены под углом 120 градусов. Этот тип винта очень популярен в портативной электронике, и его очень сложно повернуть без правильного отвертки.Винты Tri-Point в основном используются в продуктах Apple, портативных игровых системах Nintendo и других подобных устройствах. Редко можно встретить в крупной электронике или в неэлектронике.
14. Tri-Wing
Tri-wing имеет вертушку, а головки винтов имеют треугольное гнездо с тремя прямыми крыльями, следующими за каждым краем по часовой стрелке. Первоначально он был разработан для аэрокосмической техники, но теперь он используется в бытовой электронике. Есть еще один вариант с левой резьбой, и тот же драйвер используется для направления резьбы.
Это список различных типов отверток. В этот список мы включили отвертки различных типов.
Теперь давайте посмотрим на различные типы конструкции стержня или ручки. Необязательно иметь их все. Иметь это или нет, зависит от вашего хобби или профессии, и всегда полезно знать об этом.
Электрический тип Отвертки
На рынке доступно множество типов электрических отверток. У каждого электрического типа отверток есть свои преимущества, например, нет необходимости прикладывать ручной крутящий момент.Отвертки, такие как шуруповерт, шуруповерт или автоматическая отвертка, могут выполнять тяжелую работу, например щелчок, когда головка повреждена.
15. Работает от батареи
Многие электроприводы используют в качестве источника питания аккумулятор, что делает их очень компактными. Эти типы отверток не обладают такой же мощностью, как другие электроинструменты, и позволяют сэкономить место.
16. Проводной
Отвертки с проводом обычно не используются, так как требуется питание через провод.Вы можете легко найти отвертку проводного типа на загруженных рабочих станциях.
17. Беспроводной
В аккумуляторных отвертках используется аккумуляторная батарея. Он имеет преимущества как проводных, так и аккумуляторных приводов. Но он также имеет недостаток в том, что он более громоздкий и работает медленнее при низком уровне заряда батареи.
Биты электроприводов можно использовать в аккумуляторной дрели. Большинство дрелей не реагируют на изменение сопротивления с такой же эффективностью, что может легко повредить головку винта.
18. Магнитная
Магнитные отвертки набирают популярность и используются во многих отраслях промышленности. Магнитная отвертка имеет магнитный наконечник, который удерживает винт, и с его помощью вы можете вставлять или извлекать винт одной рукой. Обладая такими преимуществами, все больше и больше ручных отверток имеют магнитные свойства.
19. Трещотка
Многие отвертки имеют трещотку.При этом водитель должен повернуть винт только в одном направлении (по часовой стрелке или против часовой стрелки), и направление задается во время работы, что экономит время.
20. Прямоугольный
Как следует из названия, многие отвертки должны работать под прямым углом. Этот тип отверток помогает работать там, где нет места для прямой ручки. Это очень полезно в автомобильной и других подобных областях.
21. Ювелир (Очки, часы)
Отвертки этого типа подходят для работы с маленькими винтами в очках или карманных часах.В большинстве случаев ювелира есть размеры с прорезями и филиппа.
22. Компьютер (электронный)
То же, что и у ювелирных отверток. Отвертки для компьютерных наборов очень точны и имеют широкий выбор типов лезвий. Знаменитые и малоизвестные типы лезвий, такие как трехточечный и Torx, можно найти в наборе компьютерных отверток.
Использование отвертки зависит от области применения. Некоторые типы отверток известны, а некоторые имеют ограниченное применение.
🔔 Надеемся, эта информация вам поможет. Для получения дополнительной информации нажмите кнопку уведомления и получайте регулярные обновления от Unbox Factory .
Теперь, если вы найдете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.
Если вам понравился этот пост, дайте нам знать в комментариях ниже, если вы хотите добавить дополнительную информацию по этой теме, прокомментируйте информацию. Рассмотрим информацию, если она актуальна.
Спасибо за внимание.
20 различных типов отверток и их применение (с изображениями)
Отвертки, пожалуй, самые популярные и простые в использовании инструменты, которые у нас есть. Считается, что эти инструменты уходят корнями в средние века, когда они использовались для закручивания винтов на доспехах.
Хотя этот инструмент сохранил большую часть своей первоначальной формы и дизайна, ему пришлось развиваться, чтобы соответствовать потребностям нового мира.
Сегодня существует множество типов отверток, каждая из которых предназначена для различных областей применения.Чтобы вы могли найти лучший инструмент для ваших нужд, ниже приводится руководство по различным типам отверток и их применению.
Обычные отвертки
В эту группу входят самые популярные типы отверток. Их легко найти в любом доме или мастерской. В их число входят:
1. Отвертки с плоской головкой
Также известен как: прямое, шлицевое, плоское лезвие
Отвертки с плоской головкой — самый старый тип отверток.Они имеют плоское лезвие, которое вставляется в винты с одинарными прямыми пазами. Они бывают разных размеров, чтобы соответствовать требованиям к размеру винта.
Сегодняшние плоские головки имеют заостренные параллельные наконечники для лучшего захвата паза. Это предотвращает скольжение, которое может привести к повреждению окружающего материала или травме руки.
2. Отвертка с крестообразным шлицем
Также известен как: Крейцкопф.
Драйверы
Phillips Head получили свое название крейцкопфа из-за своей крестообразной конструкции.Эти отвертки поставляются с угловыми наконечниками, которые позволяют им глубже входить в головку винта, что снижает вероятность выскальзывания отвертки. Эта конструкция также позволяет приложить больший крутящий момент к водителю.
3. Отвертка Pozidriv
Считается, что
Pozidriv является обновлением голов Филипса, поскольку они имеют схожий дизайн. Однако они позволяют приложить еще больший крутящий момент к водителю, не рискуя его выпустить.
Эти драйверы имеют четыре пологих края по бокам наконечника.Кроме того, наконечник тоньше и тупее, чем у винта Phillips. Такая конструкция увеличивает количество точек контакта между наконечником и головкой винта, что позволяет приложить больший крутящий момент без риска проскальзывания.
Это означает, что позиривы более эффективны, действенны и надежны, чем головки Phillips.
4. Отвертка Torx
Также известна как: Star
Головки
Torx поставляются с лезвием со звездообразным наконечником. Эта форма увеличивает площадь контакта между наконечником и головкой винта, что позволяет увеличить крутящий момент.
СВЯЗАННОЕ ЧТЕНИЕ: Наши обзоры лучших наборов отверток Torx в 2020 году
5. Отвертки с шестигранной головкой
Также известен как: шестигранник, шестигранный ключ, шестигранный ключ
Вместо лезвия с острием на конце шестигранные отвертки имеют углубление под шестигранник. Такая конструкция облегчает их уникальное использование при затяжке болтов, а не винтов. Благодаря прямым ручкам шестигранные ключи не требуют много места для поворота болта.
Эти драйверы обычно используются при сборке мебели и ремонте велосипедов.
6. Отвертки Robertson
Также известен как: драйверы с квадратной головкой
Драйверы
Robertson происходят из Канады, где они чаще всего используются. Они не так популярны в других частях света. И они не обычная отвертка; они поставляются с углубленным квадратным гнездом, что позволяет им иметь один из самых высоких допусков крутящего момента среди отверток. Это потому, что у них нет наконечника, что исключает возможность поскользнуться водителя.
Благодаря своей прочности этот драйвер находит применение в автомобильной и мебельной промышленности.
7. Трехточечные приводы
Также известен как: Y-образный, 3-контактный
Наконечник трехточечного драйвера состоит из трех лезвий, расположенных под углом 120 градусов друг к другу, что дает Y-образную форму. Они находят применение в игровой и телефонной индустрии, где обычно используются трехточечные винты.
8. Треугольник
Также известен как: TAs
Эти отвертки поставляются с треугольным наконечником для использования на головках винтов с треугольными углублениями.Эти головки винтов распространены в бытовой технике, электронике и игрушках.
9. Драйверы с тройным крылом
Tri-wing имеет наконечник, напоминающий вертушку. Они также работают с головками винтов с треугольными пазами. Головки винтов и отвертки с тремя крыльями изначально были разработаны для использования в аэрокосмической промышленности, но теперь их можно найти в бытовой технике. Они также являются одними из самых дорогих отверток из-за их отсутствия.
10. Отвертка для гаечного ключа
Также известен как: свиной нос, змеиный глаз
Эта отвертка имеет кончик с двумя зубцами, напоминающий вилку для барбекю.Он работает с головками винтов с плоской головкой, которые имеют два небольших углубления по бокам. В результате эти винты не могут быть удалены без этого конкретного драйвера.
Благодаря своей уникальности, эти винты и их отвертки используются для крепления сантехники в туалетах, лифтах и автобусных вокзалах.
11. Приводы надрессорной балки
У этих отверток имеется гайка под основанием рукоятки. Эта конструкция пригодится, когда нужно ослабить гайку, прилипшую к поверхности.Вы можете приложить больший крутящий момент к приводу, используя гаечный ключ на приваренной гайке.
12. Драйверы Frearson
Также известен как: Рид и принц
Отвертки
Frearson имеют конструкцию, похожую на форму головок Phillips. Однако у Frearson наконечник имеет острый конец, в отличие от тупого наконечника у Phillips. Следовательно, вы можете приложить к этому приводу большее количество крутящего момента. Водитель Frearson обычно работает с морским оборудованием.
13. Отвертка для промышленных стандартов Японии
Этот драйвер также имеет крестообразный наконечник для увеличения крутящего момента. Эти отвертки используются на головках винтов JIS, которые обычно импортируются из Японии. Вы можете использовать отвертку Frearson или Phillips, чтобы открутить эти винты, даже если это будет непростой задачей.
Наборы отверток
Вы также можете классифицировать отвертки по типу рукоятки и хвостовика.Изменения на ручках дают шуруповертам разные возможности. К ним относятся:
14. Электрический
Также известен как: шуруповерты, шуруповерты
Эти драйверы избавляют вас от необходимости использовать собственные силы для приложения крутящего момента благодаря питанию от электричества.
СВЯЗАННОЕ ЧТЕНИЕ: 10 лучших электрических отверток 2020 года — обзоры и руководство
15. На батарейках
Хотя они и не такие мощные, как шуруповерты, они все же обеспечивают достаточную мощность для большинства применений.Обычно они работают от небольших батареек.
16. Проводной
Эти отвертки, пожалуй, самые мощные отвертки с точки зрения крутящего момента, который они могут создать. Однако с ними может быть довольно неудобно работать, поскольку их необходимо подключать к источнику питания во время использования.
17. Беспроводной
Эти отвертки поставляются с перезаряжаемыми батареями, что позволяет использовать преимущества портативности драйвера с батарейным питанием и мощности электрического драйвера.
18. Магнитный
У этого отвертки есть магнитный наконечник для облегчения извлечения винтов. Большинство современных отверток имеют магнитные наконечники.
СВЯЗАННОЕ ЧТЕНИЕ: 10 лучших магнитных отверток 2020 года — обзоры и руководство покупателя
19. Ювелирный
Также известен как: драйвер для очков или часов
Это прецизионные отвертки, которые используются для завинчивания крошечных винтов, например, в карманных часах или очках.
20.Трещотка
Эти драйверы имеют храповой механизм. Поскольку они могут вращаться только в одном направлении, время завинчивания значительно сокращается.
СВЯЗАННОЕ ЧТЕНИЕ: 10 лучших отверток с трещоткой 2020 года — обзоры и руководство по покупке
Выберите подходящий инструмент для работы
Независимо от того, над каким проектом вы работаете, всегда найдется подходящая отвертка. Поэтому не переживайте, выбрав неправильный инструмент. На самом деле использование неподходящей отвертки может затруднить использование и даже повредить вашу заготовку.
Изображение предоставлено: Pixabay
Типы отверток
: их применение и особенности
Отвертки
появились в начале 15 века, когда они были изобретены для затягивания недавно изобретенных винтов, используемых в металлических костюмах для брони и двигателей для войны.
Однако не так много изменилось в технологии винтов и их отверток, и единственными реальными изменениями за последние несколько сотен лет были увеличение разнообразия приводов, улучшение металлов, используемых при их производстве, и дизайн других эффективные ручки для отверток.
Сегодня успех современной техники и промышленности во многом зависит от скромного винта и соответствующего отвертки. Итак, если вы планируете проект своими руками или покупаете новые отвертки, читайте дальше! Потому что в этой статье мы расскажем вам все, что вам нужно знать об отвертках.
Типы отверток
Типы головок винтов и размеры
Области применения и применения
Руководство по покупке
Области применения и приложения
Ниже приведена таблица, в которой перечислены наиболее распространенные типы головок винтов и отверток, а также их общее применение.
Чаще всего используется в производстве мебели, электроники, ювелирных изделий и столярных изделий.
Диск с прорезями, который раньше использовался почти во всех приложениях, становится все более редким в массовом производстве.
Обычно используется в широком спектре продуктов для европейского рынка. Пози-драйв не распространен в США.
Обычно используется при производстве мебели из-за эффективности привода.
Обычно используется в электронной и автомобильной промышленности.
Обычно используется при производстве мебели.
Некоторые производители электроники используют этот накопитель для предотвращения несанкционированного доступа пользователей к их продуктам.
Обычно используется с электроникой, дверями туалетов и лифтами.
Графическое руководство по головке винта и головке отвертки.
Типы отверток
На рынке доступно множество типов отверток, но наиболее популярными являются головки Phillips, шлицевые и Pozi.
Вот подробный обзор каждого типа.
1. Отвертка с крестообразным шлицем:
Если смотреть спереди, кончик отвертки выглядит как крест, но в высококачественных отвертках кончик инструмента будет закругленным.Инструменты с острыми, почти игольчатыми наконечниками не подходят к винтам западного производства. Поэтому не покупайте их, если вы не работаете с винтами, которые соответствуют их более узкому профилю.
Размер отвертки Phillips Направляющая
Высококачественные винты Phillips всегда имеют маркировку, выгравированную на головке, и это число обозначает размер необходимого привода.
Для обычных домашних работ наиболее часто используется диск Phillips №2. Хотя они доступны в размерах от 1 до 4, существуют и более крупные для промышленного применения.
2. Прорезь:
Это самый старый тип привода, и это просто прорезь, прорезанная по всей ширине винта. Однако винты с прорезями становятся все более редкими из-за сложности их затяжки до высоких значений крутящего момента без повреждения головки.
Для винтов с шлицевой головкой требуется инструмент с плоским лезвием, и существует несколько размеров, подходящих для винтов разных размеров. Однако угол сужающегося наконечника, если смотреть сбоку, имеет решающее значение, поскольку он определяет, насколько хорошо наконечник будет захватывать стороны паза.У высококачественных инструментов наконечники расположены очень близко и параллельно наконечнику, чтобы предотвратить его выскальзывание из паза при высоких значениях крутящего момента.
Ниже приведена таблица, в которой указана ширина плоского лезвия по отношению к винтам с шлицевой головкой различного размера. Очень важно использовать подходящую отвертку для каждого винта размера, чтобы не повредить привод слота.
3.Пози-привод:
Пози-привод был разработан винтовой компанией Phillips в сотрудничестве с американской винтовой компанией.Целью сотрудничества было устранить тенденцию обычных отверток Phillips вылетать из привода из-за углов между отверткой и винтом.
В этом приводе углы в приводе уменьшены, и соответствующее уменьшение угла на наконечнике отвертки обеспечивает улучшенный контакт между приводом и наконечником. Это значительно снижает шансы водителя выскользнуть из привода. Это означает, что к этим винтам можно прилагать более высокие значения крутящего момента без повреждения головок.Привод также усилен четырьмя мелкими радиальными линиями между основными выемками для обеспечения дополнительных точек контакта.
Пози-приводы не так распространены в Америке, как в Европе и других странах. Обычно они имеют размер от 1 до 3.
4.Привод Робертсона (квадратное углубление):
Также известный как привод Робертсона, привод в этих винтах представляет собой углубленный квадрат. Поскольку здесь нет углов, для драйвера практически невозможно выскользнуть из выемки, а это означает, что могут применяться очень высокие значения крутящего момента.Фактически, более вероятно, что винт отломится до того, как квадратная отвертка выскользнет из привода.
5. Отвертка Torx:
Этот привод имеет форму шестиконечной звезды, но с закругленными концами. Углы отсутствуют, а большая площадь контакта между винтом и отверткой обеспечивает отличный контакт. Это также означает, что эти винты можно затягивать с очень большим крутящим моментом.
Однако приводы в этих винтах относительно неглубокие, поэтому необходимо соблюдать осторожность.Убедитесь, что в приводе нет грязи или других твердых материалов, которые могут уменьшить эффективную площадь контакта между приводом и приводом. Приводы Torx доступны как с внутренними, так и с внешними приводами, а соответствующие драйверы доступны в размерах от T1 до T100.
6. Шестигранный привод:
Шестигранный привод имеет шесть прямых сторон, отсюда и название: шестигранник . Однако большинство крепежных деталей шестигранной передачи представляют собой болты, а не винты. Тем не менее, для их привода есть отвертки.Чаще всего шестигранный крепеж используется при сборке мебели, но использование шестигранного ключа с Т-образной рукояткой часто является лучшим выбором при работе с этими винтами, поскольку он позволяет применять более высокие значения крутящего момента, чем это возможно с помощью отвертки с узкой ручкой.
Другие, менее распространенные винтовые передачи
Некоторые производители потребительских товаров разработали специальные винтовые передачи, которые делают практически невозможным разборку их изделий. В основном это делается для предотвращения взлома электронных устройств, по которым протекает сильный электрический ток.Ниже приведены два примера винтов с защитой от несанкционированного доступа:
Tri-Wing Drive:
Этот винт похож на Phillips drive. Но вместо четырех углублений, образующих крест, у этого накопителя всего три, что делает практически невозможным выкручивание такого винта без правильной отвертки. Хотя драйверы Tri-Wing доступны, они дороги, и их нелегко найти. Тем не менее, винты Tri-Wing можно затягивать с очень высоким крутящим моментом, и они бывают размерами от 1 до 3.
Spanner Drive:
Этот тип винтовой передачи не используется широко за пределами электронной промышленности.Он состоит из двух проушин или углублений на краю головки винта. Соответствующий драйвер имеет два зубца, очень похожих на вилку, которые позволяют выемкам поворачивать винт. Тот факт, что для поворота этих винтов нельзя использовать никакую другую отвертку или инструмент, делает их защищенными от несанкционированного доступа. Они доступны в размерах от 4 до 12.
Руководство по покупке отверток
Качество отвертки, возможно, более тесно связано с ее ценой, чем качество любого другого класса инструментов.Поэтому очень важно НЕ покупать дешевые, неизвестные бренды. Самая распространенная проблема нестандартных отверток заключается в том, что наконечники, независимо от типа, не подходят должным образом к приводу шурупов.
Винты Phillips — хороший тому пример. Некоторые производители в Азии и на Дальнем Востоке делают крестообразный привод в своих винтах более узким и глубоким, чем аналогичные винты западного производства. И хотя отвертки, которые сделаны для шурупов восточного производства, работают отлично, более острый профиль этих отверток означает, что они НЕ подходят для шурупов западного производства, потому что они не соответствуют профилю винтовой передачи.

Есть и другие примеры, например, наконечники дешевых отверток слишком мягкие или слишком хрупкие, что означает, что они могут легко сломаться под нагрузкой. В результате винт повреждается до такой степени, что его становится практически невозможно извлечь даже с помощью высококачественных инструментов.
Итак, когда вы покупаете отвертки, всегда ищите известные бренды и берите с собой образцы винтов, с которыми вы собираетесь работать. Проверьте острие отвертки на приводе, чтобы убедиться в правильной установке, и не покупайте инструменты, которые не подходят точно для привода в винте.
Список из 24 типов отверток
В этой статье мы обсудим, какие типы отверток используются почти во всех отраслях промышленности. А также в конце скачайте PDF-файл этой статьи.
Отвертка и типы
Что такое отвертка?
Отвертка используется для закручивания или ослабления винта. Круглый стержень с плоским концом, на другом конце которого имеется ручка, называется отверткой. Длина отвертки измеряется без учета ручки.Длина отвертки варьируется от 50 миллиметров, то есть от 2 до 18 дюймов. Отвертка состоит из трех основных частей, как показано на рисунке.
Части отвертки
Ниже приведены основные части отвертки:
Рукоятка
Хвостовик
Лезвие
1. Рукоятка
Ручки, обычно деревянные или пластиковые, крепятся к отвертке. . Чтобы деревянная ручка не сломалась, к ручке крепят утюг.
2. Хвостовик
Средняя часть между лысиной и рукоятью называется хвостовиком. На его нижней части сделан наконечник или лезвие.
В верхней части либо есть отверстие, через которое пропускается проволока, либо этот конец сделан плоским, так что, когда эта часть закреплена на рукоятке, она не позволяет стержню двигаться отдельно. Обычно они изготавливаются из углеродистой стали.
3. Лезвие
Лезвие — это нижняя часть хвостовика. Это также известно как чаевые.Эта часть закалена и отпущена.
Типы отверток
Ниже приведены типов отверток, описанных ниже:
Отвертка с плоским жалом
Отвертка Philips
Отвертка Torx
Отвертка с квадратным наконечником
Отвертка Отвертка с шестигранной головкой или шестигранная отвертка
Офсетная отвертка
Отвертка для часовщика
Отвертка со сцепной головкой
Отвертка Frearson
Отвертка с тройным наконечником
Отвертка с тройным углом
9095 Универсальная отвертка
Специальные отвертки
Электрическая отвертка
Динамометрическая отвертка
Отвертка с проводом
Аккумуляторная отвертка
Магнитная отвертка
Ювелирная отвертка
3 Отвертка для аккумулятора
Отвертка с храповым механизмом
1.Отвертка с плоской головкой
Как видно из названия, эти типы отверток используются для затягивания или ослабления различных типов винтов. Они доступны как в малых, так и в больших размерах.
Отвертки с плоской головкой имеют деревянную или пластиковую ручку. В зависимости от потребностей есть отвертки для легких нагрузок или отвертки для тяжелых условий эксплуатации. У них плоский кончик.
2. Отвертка Philips
Наконечник этих отверток отличается от других.Этот наконечник заострен и сделан после прорезания четырех канавок. Отвертки Philips используются там, где винт имеет Т-образную крестообразную канавку на головке. Эти винты доступны в различных размерах.
3. Отвертка Torx
Отвертки Torx очень распространены и часто используются автомобильными инженерами. Иногда их также называют звездными подсказками инженером. Этот драйвер имеет наконечник в форме звезды с 6 круглыми лепестками.
Отвертка Torx
Отвертка Torx имеет низкое радиальное усилие из-за сферической геометрии выступов, что увеличивает срок службы винта и насадки отвертки.В отличие от отверток Philips или Pozidriv, даже на силовых устройствах с высокими скоростями движения может передаваться слишком большой крутящий момент без риска скольжения оборудования, что делает его более безопасным в использовании.
Отвертки Torx бывают разных размеров и используют систему нумерации, такую как T8, T10, T15, T25 и т. Д., Для определения размера наконечника. По мере увеличения числа увеличивается размер всплывающей подсказки.
4. Отвертка Robertson или квадратная отвертка
Квадратная отвертка также известна как отвертка Robertson .Канадец изобрел эту отвертку. Зацепление открывающего винта квадратной формы с довольно конической формой и квадратным выступом, не имеющим угла, игнорирует эффект выпуклости, таким образом улучшая централизацию.
Отвертка Робертсона или квадратная отвертка
Небольшая коническая форма перед инструментом, обеспечивающая надежную фиксацию винтами и, следовательно, более удобную для использования. Эти отвертки типа были впервые использованы Ford Motor Company в промышленных целях, поскольку эти отвертки ускоряют производство, сокращают потери и обладают высокой надежностью.
5. Отвертка Pozidriv
В отличие от отвертки Phillips, отвертка Pozidriv имеет две крестообразные метки, смещенные под углом 45 градусов. Они широко используются в европейских странах.
Отвертка Pozidriv
Эта форма не полностью устраняет эффект эксцентрика, но обеспечивает лучшее сопротивление скольжению и большую стабильность, чем отвертка Phillip. Таким образом, он используется для работы, требующей большого крутящего момента для затяжки винта.
6. Отвертка с шестигранной или шестигранной головкой
Имеет шесть прямых частей в виде шестиугольника. Они часто используются для крепления болтов вместо винтов. Вы можете увидеть эти биты в своей коробке с биткойнами, чтобы затянуть или потерять шестигранные болты, гайки и винты.
При вождении отсутствует эффект скольжения или эксцентрика, поэтому самые мощные инструменты для заворачивания могут быть оснащены шестигранными установочными битами, и, таким образом, он работает быстрее и с меньшим количеством ошибок.
7. Офсетная отвертка Офсетная отвертка
Офсетные отвертки также имеют плоское лезвие.Но в этих отвертках нет ручки. Их хвостовик повернут на 90 градусов на обоих концах, а на обоих концах сделаны насадки. В узких или наклонных пространствах, где обычная плоская отвертка не работает, используется эта офсетная отвертка. Это показано на рисунке.
8. Отвертка для часовщика
Отвертки для часовщика доступны в наборах. В комплекте шесть отверток, имеющих цифровые обозначения от 0 до 5. Чем меньше номер отвертки, тем меньше и тоньше ее насадка.Вместо ручки к стержню крепится колпачок.
Колпачок прикреплен к стержню таким образом, что и колпачок, и стержень могут перемещаться независимо. Для закручивания или ослабления винта наконечник помещается в головку винта и одним пальцем прижимается колпачок, а остальными пальцами стержень вращается. Отвертка часовщика может использоваться во всех видах инструментов и часов. По внешнему виду это выглядит так, как показано на рисунке.
9. Отвертка с головкой сцепления
Эти отвертки типа используются в автомобильной промышленности и обычно используются в старых автомобилях GM.Отвертка с головкой муфты также известна как отвертка для галстука-бабочки. Эти отвертки используются для заворачивания винтов с прорезью в форме галстука-бабочки.
Отвертка для сцепления начинается с более высокого крутящего момента и может выдерживать большее усилие вращения. Но этот тип винта также может быть тугой и неплотно затянутой отверткой. Есть еще один способ безопасности: его можно завинтить шлицевым ключом, но нельзя ослаблять.
10. Отвертка Frearson
Наконечник этих отверток типа снабжен острым концом, в отличие от Philip Driver, он имеет тупо закругленные края.К тому же угол наклона наконечника больше похож на 45 градусов, чем у драйверов Филиппа. Этот драйвер используется на морском оборудовании.
Отвертка Frearson , также известная как Reed или Prince, очень похожа на отвертку Philippe по конструкции с некоторыми изменениями. Другая форма позволяет приводу снимать более высокий крутящий момент, чем у Phillips, и работать с винтами Frearson всех размеров, а также с большим количеством винтов Phillip.
11. Отвертка с тройным наконечником
Эти типы отверток хорошо известны в электронной промышленности, и такие технологические гиганты, как Nintendo и Apple, применяют их в своих телефонах, игровых системах и других устройствах.
Трехточечный драйвер изготавливает наконечник с тремя лезвиями, установленными под углом 120 градусов, что соответствует Y-образной форме. Таким образом, он также известен как драйверы с 3-контактным или Y-образным наконечником. У трехточечных драйверов также есть проблемы с безопасностью, которые связаны с совместимостью трехугольного драйвера с шестигранными драйверами.
12. Треугольная отвертка
Эти отвертки типа в основном использовались в производстве игрушек, электроники и бытовой техники и были добавлены для повышения безопасности.Но шестигранная отвертка также может удерживать винты TA, поэтому многие наборы для самостоятельной сборки не имеют трехугольных отверток.
Также известна как трехугловая отвертка. Имеет треугольный наконечник для прорезания на головке винта треугольной формы.
13. Отвертка с тремя крыльями
Наконечник отверток с тремя крыльями напоминает наконечник некоторых вертушек и используется для работы с винтами с треугольными головками с тремя размерами крыльев. Поскольку эти винты имеют такой другой паз, их трудно удалить без трехстворчатой отвертки.
Отвертка с тремя крыльями
Отвертки с тремя крыльями стоит дорого, и их нелегко достать, как другие отвертки. Эти драйверы ранее производились для использования в аэрокосмической технике, но теперь вы легко можете найти их в бытовой электронике.
14. Отвертка столярная
Отвертка столярная состоит из круглого стержня и плоского наконечника. Его ручка сделана плоской с двух сторон (как показано на рисунке). Это позволяет рабочему приложить все усилия или отвертку.
15. Болстерная отвертка
Болстерная отвертка имеет гайку, которая приваривается к верхней части вала под ручкой. Если винт затягивается на поверхности, его можно ослабить, приложив дополнительный крутящий момент, повернув приваренную гайку с помощью гаечного ключа.
Отвертка надрессорная способна выдерживать максимальные нагрузки давления в любых условиях.
16. Универсальная отвертка Универсальная отвертка
Универсальная отвертка имеет хвостовик с шестигранным отверстием на конце, куда можно установить различные отвертки с обеих сторон, с отвертками или в зависимости от использования набора.Поскольку они предлагают большую универсальность и экономию места, они являются очень распространенным набором инструментов среди тех, у кого есть только базовые требования.
17. Специальные типы отверток
У многих отверток также меняются рукоятки и хвостовики. Опциональная конструкция помогает выдавать больший крутящий момент и обеспечивает достаточный зазор.
Ниже приведены некоторые из специальных типов отверток:
1. Электрическая отвертка Электрическая отвертка
Эти отвертки типа заряжаются от электричества, что означает, что вам не нужно задействовать мышцы для приложения крутящего момента.Он может легко и быстро завинтить винт, особенно со сломанной головкой. Поэтому они также известны как электрические отвертки или шуруповерты.
2. Отвертка динамометрического типа
Крутящий момент обычно известен своим применением на автомобилях, но то, что давление требует оборудования. Динамометрические отвертки могут использоваться в узких сферах, включая все, от ремонта военных до самолетов.
3. Отвертка сетевого типа Отвертка сетевого типа
Отвертки сетевого типа поставляются с электрическим шнуром.Но они не очень распространены, так как их нужно транспортировать к ближайшему источнику питания. Тем не менее, они обеспечивают постоянное питание и обладают высокой эффективностью.
4. Отвертка аккумуляторного типа
Отвертки аккумуляторного типа снабжены аккумулятором, что означает, что они обладают преимуществами как электрических отверток, так и отверток с батарейным питанием.
Аккумуляторная отвертка
Из-за этого они стали тяжелее, а по мере уменьшения заряда аккумулятора они также теряют крутящий момент.
5. Отвертка магнитного типа Отвертка магнитного типа
Имеет магнитный наконечник, удерживающий винт, что позволяет вставлять или вынимать винт одной рукой. Все больше и больше ручных отверток производится с магнитными наконечниками.
6. Ювелирная отвертка Ювелирная отвертка
Это прецизионные инструменты, которые крепят маленькие винты на карманные часы и очки. Он также известен как водитель часов или очков.Обычно это отвертки Philips и плоские отвертки.
7. Отвертка для батарейного типа Отвертка для батарейного типа
Отвертка для батарейного типа работает от небольших батарей, что означает их компактную конструкцию. Хотя они не такие мощные, как другие отвертки, они легко поместятся в вашем ящике для инструментов.
8. Отвертка с храповым механизмом Отвертка с храповым механизмом
В этих отвертках типа в рукоятку встроена пружина или трещотка.На его ручке есть кнопка. При нажатии этой кнопки стержень храпового винта начинает вращаться через пружину.
Когда пуговица остается свободной, стержень снова возвращается в исходное положение. С его помощью можно быстро затянуть или ослабить винты.
Заключение
Как вы знаете, типичная простая отвертка имеет ручку и стержень, которые пользователь прикрепляет к головке винта перед поворотом ручки, используемой для затягивания или ослабления винтов.Если вы хотите купить отвертку, просто загляните на ресурсы с изображениями.
Итак, теперь мы надеемся, что мы развеяли все ваши сомнения по поводу отверток. Если у вас остались сомнения по поводу «Отвертки Типы », вы можете связаться с нами или задать вопрос в комментариях.
А также вы можете ознакомиться со статьей Feedspot в 30 лучших блогах по машиностроению, они проделали невероятную работу, составив список из 30 лучших веб-сайтов в одном месте, а также у нас есть возможность упомянуть их в их списке, поэтому, пожалуйста, проверьте.
Спасибо, что прочитали. Если вам понравилась наша статья, поделитесь ею с друзьями. Подпишитесь на нашу рассылку, чтобы получать уведомления о новых статьях.
Какие бывают отвертки виды: Страница не найдена — Инструментальный навигатор

Виды отверток и их назначение

Содержание:

У каждого инструмента есть своя история

Каждый вид отвертки — под определенный крепеж

Как читать маркировку?

Не просто отвертка!

Какие виды отверток выпускают современные производители

Конструкция инструмента

Виды отверток по форме наконечников и особенности их применения

Разновидности отверток по типу

Разновидности отверток по форме рукоятки

Дополнительные разновидности шлицев и бит на отвертках

Размеры отверток и их особенности

Какое отличие между наконечниками PZ и PH

Как выбрать отвертку или основные критерии по покупке необходимого прибора — советы

Отвертки: основные типы и размеры

Типы шлицов

Плоский

Крестообразный Phillips

Крестообразный Pozidriv ®

Звездообразный Torx

Звездообразный Torx с антивандальной защитой

Шестигранный Hex

Tri-Wing ®

Двухштырьковый (спаннер)

Внешние типы

Шестигранный накидной

Прецизионные отвертки

Torx

Pentalobe

Tri-Point

Отвертки с антистатической защитой

Виды отверток их название и назначение

Отвертки. Типы и размеры

Отвертка. Виды и устройство. Работа и применение. Особенности

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

По форме шлица наконечника отвертки делятся на:

Существует три вида шестигранных отверток, отличающихся формой наконечника:

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Похожие темы:

Виды отверток: шлицевая, треугольная, крестовая, плоская, фигурная

Конструктивные особенности

Рукоятка

Стержень

Жало

Специальные отвертки виды

Диэлектрические отвертки

Реверсивные отвертки

Шестигранная h или hex

Звездообразные

Квадратные

U-образные

Вилочные

Трехгранные

Под шлиц One-way

Бристольские

Под шлиц Torq-Set

Под шлиц типа Torx

Под звездчатый шлиц

Маркировка

Наборы специальных отверток

Производители

Шлицевые отвертки: описание, разновидности и тонкости применения

Разновидность и назначение фигурной и плоской отвёртки

Основные положения

Маркировочные обозначения

Разновидности рукояток

Нестандартные применения

Восстановление крестовой отвёртки

Виды отверток – выбираем для разных целей

5 типов отверток, которые должен знать каждый домашний мастер

30 различных типов отверток и их применение (с изображениями)

30 различных типов отверток: все, что вам нужно знать

Также известна как: pozi, pozidrive

11. Балка

Также известен как Рид и Принц

13. Отвертки JIS (Японский промышленный стандарт)

14. Гаечный ключ

17. Отвертка тройная
