Какие бывают плиты перекрытия: Плиты перекрытия — толщина, габаритные размеры и характеристики

Содержание

Основное назначение плит перекрытия и как их правильно выбрать?

Плита перекрытия – это строительный материал, необходимый для разделения дома на этажи. Данный элемент берет на себя нагрузку от мебели, людей, оборудования. Поэтому очень важно, чтобы конструкция была прочной и долговечной. Немаловажное значение имеет также тепло- и звукоизоляция.

Преимущества плит перекрытий

Такие материалы имеют немало плюсов по сравнению с другими аналогами:

  • высокая скорость строительства;
  • высокая звуко- и теплоизоляция;
  • возможность возводить здание любой этажности;
  • полная готовность к монтажу при покупке.

К минусам относится высокая стоимость, сложность транспортировки и необходимость применения специальной техники для монтажа. В то же время на выходе мы получаем прочные перекрытия, которым не страшны влага, морозы, сильные механические нагрузки и другие факторы.

Область применения

Изготавливаются данные элементы исключительно на заводах с применением бетона высокого качества, а также армирующих компонентов. Существуют различные типы ЖБ плит, которые разнятся в зависимости от применения, используемых материалов, вида монтажа, форме пустот и их количества, толщины, а также других нюансов.

Плиты бывают:

  • межэтажные;
  • цокольные;
  • подвальные;
  • чердачные.

Какие плиты перекрытия купить для строительства частного дома?

Если речь идет о загородном строительстве коттеджа, то подойдут пустотные плиты. Это значит, что внутри конструкции находятся пустоты в форме груши или круга, и идут они по всей длине. Это уменьшает вес, и в то же время увеличивает изоляционные параметры.

Плиты перекрытия делятся на две большие группы:

  • ПК. Такая технология существуют уже несколько десятков лет и применяется в основном в типовом строительстве. Изготовление осуществляется в опалубках из металла, куда устанавливаются образователи пустот и арматура. Далее форма отправляется на вибростол, в нее заливается бетон класса В15 и выше. Далее производится уплотнение раствора и нагрев материала. После этого плита извлекается из опалубки, а из нее затем извлекаются образователи пустот.
  • ПБ. Технология изготовления этих плит принципиально иная – более совершенная и рассчитанная на индивидуальное строительство. Плиты перекрытия ПБ представлены в расширенном ассортименте. Формируются изделия на специальном стенде большой длины. Предварительно он обрабатывается веществом, препятствующим прилипанию бетона. Затем производится монтаж арматуры и установка пустообразователей. На линию в движении накладывается бетонная смесь класса В30 и более. Далее производится нагрев до достижения максимальной прочности и разрезание полотна по заданной длине.

В продаже есть плиты перекрытия и других групп, но ПК и ПБ – наиболее распространенные.

Какие существуют размеры?

В строительных магазинах можно найти плиты перекрытия в широком ассортименте. Ниже приведена таблица основных размеров таких изделий:

Как выбрать плиту перекрытия и не ошибиться?

В первую очередь необходимо определиться с назначением данного элемента. Каждая модель имеет две заглавные буквы (ПК, ПБ и ПГ), о которых говорилось выше. Наличие третьей буквы означает повышенное количество сторон опоры. Приведем пример:

2ПКТ – наличие дополнительной буквы Т означает, что в данной модели три стороны опоры.

1ПКК – буквы К означает опирание по четырем сторонам.

Помимо типа и количества сторон опоры учитываются размеры плиты (длина, ширина) и другие параметры. Выбирать оптимальный вариант лучше с участием опытного специалиста, который учтет особенности будущего строения, нагрузку и прочие факторы.

В компании «Время строить» вы найдете плиты перекрытия, выполненные по стандартам качества. Наши специалисты всегда готовы помочь в подборе модели, а также расчете стоимости. Позвоните нам или закажите обратный звонок для уточнения интересующих вас вопросов!

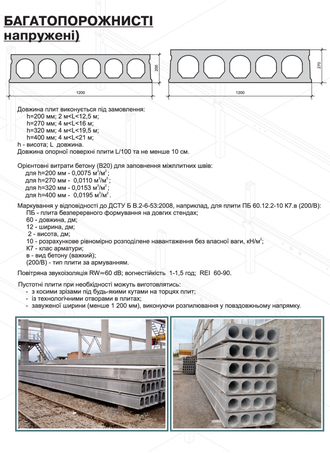

Плиты перекрытия пустотные: характеристики и конструкция

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания. Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

  • бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
  • стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.
Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

  • правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
  • наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
  • конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
  • габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
  • количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

  • упрощают процесс укладки инженерных коммуникаций;
  • повышают теплоизоляционные свойства межэтажного перекрытия;
  • предотвращают проникновение в помещение внешних шумов.

В отличие от цельных панелей, имеющих большой вес, пустотные плиты благодаря облегченной конструкции не создают дополнительную нагрузку на фундамент, а также обеспечивают повышенную звукоизоляцию и теплозащиту.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства
  • силикатный;
  • легкий;
  • тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

  • безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
  • опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

  • облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
  • уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
  • повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
  • соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
  • возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
  • расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

  • возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
  • повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
  • устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
  • возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
  • плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.
Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

  • требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
  • нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Для формирования перекрытия из пустотных панелей необходимо забетонировать армопояс по контуру коробки.

Главные характеристики пустотных плит перекрытия

К основным характеристикам полых панелей относятся следующие параметры:

  • несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
  • плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.
Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор

Не менее важны следующие показатели:

  • способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
  • устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
  • возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Одна из важных характеристик – толщина плиты перекрытия пустотной. Согласно требованиям действующих нормативных документов, ее величина составляет 22 см, как и у цельных панелей.

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач. Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа
  • ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
  • 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
  • 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
  • 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

  • длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
  • ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
  • диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Независимо от исполнения плиты, изделия имеют постоянную толщину, равную 220 мм. Стандарт допускает изготовление плит по индивидуальным заказам с характеристиками, отличающимися от указанных.

Какую нагрузку способна выдержать пустотная панель перекрытия

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

  • статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
  • динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

  • точечные, которые действуют локально;
  • распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

  1.  Разработать силовую схему здания.
  2.  Рассчитать вес, действующий на плиту.
  3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

  • расположение панелей на капитальные стены с минимальным зазором;
  • тщательную заделку швов цементной смесью;
  • применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека. ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.


Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками. Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач. Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

Как построить плавающий пол | Изоляция | Кингспан

Плавающий пол - это пол, который не прикручивается, не гвоздями и не прикрепляется к черновому полу. Напольное покрытие (обычно ДСП, гипс или цементно-волокнистые плиты) плавает поверх изоляционного слоя.

Обычно это означает легкую конструкцию, в которой панели пола из ДСП, гипсокартона или цементно-волокнистой плиты «плавают» поверх жесткого изоляционного слоя. Плавающие полы чаще всего используются в жилых домах, особенно при модернизации или ремонте существующего здания.Это потому, что они быстрые, легкие и простые в установке, более тонкие, чем варианты стяжки, не требуют влажных поверхностей и не требуют времени высыхания. Они также обеспечивают быстрое нагревание.

Зачем нужен плавающий пол

Этот тип конструкции обычно используется в жилых домах, особенно при переоборудовании, так как это означает, что существующую поверхность пола не нужно рвать. Его легко установить поверх существующей бетонной плиты. Еще одно важное преимущество плавающего пола - скорость монтажа; он легкий и не требует мокрой обработки, поэтому время высыхания не требуется.

Поскольку изоляция уложена непрерывно по полу, через обрешетку не образуются мосты холода, как в деревянных полах. Это означает, что можно использовать более тонкий слой изоляции по сравнению с полом, построенным из деревянных реек, что приведет к уменьшению высоты пола при установке, что полезно, если вам необходимо согласовать уровни существующих этажей.

В ванной комнате парящий пол должен быть изготовлен из влагостойкой древесно-стружечной плиты, и в любом случае в дверных проемах и перегородках должны быть установлены рейки из мягкой древесины.

Как утеплить плавающий пол

Пример того, какие слои вам нужны для плавающего пола, можно увидеть снизу сверху вниз. Полученные при этом U-значения доступны в нашем онлайн-калькуляторе U-Value.

  1. Отделка пола (например, ковровое покрытие / ламинат, деревянная обшивка. Поскольку плавающие полы по своей природе гибкие, следует соблюдать осторожность при выборе отделки плитки, которая больше подходит для менее гибких оснований)
  2. Полы с шипами и пазами (как правило, древесно-стружечные плиты T&G толщиной 18 мм или цементно-гипсоволокнистые плиты)
  3. Разделительный слой (полиэтилен толщиной 500)
  4. Непрерывная изоляция (например, Kingspan Thermafloor TF70)
  5. Гидроизоляционная мембрана при необходимости
  6. Стяжка (при наличии)
  7. Бетонная плита

А как насчет более тяжелых предметов? Для таких предметов, как основание для ванны или основание унитаза, можно использовать деревянную рейку. Точно так же, если есть более высокие точечные нагрузки, например, в дверных порогах или в нижней части лестницы, вы снова должны использовать деревянную рейку.

Как установить плавающий пол

В приведенных ниже инструкциях описывается установка плавающего пола. Полная информация о процедуре доступна в нашей документации по продукту, и с ней следует ознакомиться до начала любых работ.

• Бетонные плиты должны полностью высохнуть перед укладкой Kingspan Thermafloor TF70 (в среднем 1 день на 1 мм толщины плиты).
• Поверхность плиты должна быть гладкой, ровной и без выступов. Балочные и блочные перекрытия должны быть ровными и залитыми. В соответствии с BRE Good Building Guide 28 Часть 1 (Внутренние полы: строительная изоляция и гидроизоляция), неровности не должны превышать 5 мм при измерении с помощью 3-метровой прямой кромки.
• Для получения ровной поверхности и предотвращения скольжения плит Kingspan Thermafloor TF70 под деревянными половыми досками можно использовать тонкий слой цементно-песчаного раствора, выравнивающую стяжку или специальный выравнивающий состав. Перед тем, как продолжить, необходимо дать ему застыть, затвердеть и высохнуть (примерно 1 день на мм).
• Если на бетонном полу нет гидроизоляционной мембраны, одна (полиэтилен толщиной не менее 300 микрон / 1200) должна быть уложена с хорошо загнутыми и загнутыми стыками, чтобы предотвратить прохождение грунтовых вод, по бетонной плите пола или балке и блочный пол перед установкой изоляционных плит.
• Мембрану следует поднять к окружающим фундаментным стенам до тех пор, пока она не окажется достаточно над высотой стены DPC, чтобы она могла соединиться с DPC или образовать ее.
• В соответствии с рекомендациями NHBC, обработанные консервантом деревянные рейки из мягкой древесины следует размещать в дверных проемах, дверных панелях и для поддержки перегородок. Размер выбранных реек должен гарантировать, что при установке верхняя поверхность теплоизоляционных плит находится заподлицо с верхом реек.
• Изоляционные плиты всегда следует укладывать неплотно, склеивать с разрывом и слегка стыковать стыки.
• Изоляционные плиты должны быть покрыты полиэтиленовым листом (толщиной не менее 250 микрон / 1000), который действует как слой скольжения, и слой пароизоляции.Убедитесь, что полиэтиленовый лист имеет нахлест 150 мм, скотч на стыках и загнут на 100 мм у стен.
• Деревянные половые доски, например Шип-паз фанеры толщиной 18 мм следует затем уложить поверх изоляции и реек со ступенчатыми поперечными швами в соответствии с DD ENV 12872: 2000.
• Между досками пола и стенами по периметру должен быть предусмотрен температурный зазор 2 мм на метр длины пола или минимум 10 мм в зависимости от того, что больше.
• Там, где есть длинные (более 5 метров) непрерывные отрезки деревянных досок пола, следует устанавливать специальные промежуточные компенсаторы из расчета 2 мм зазора на метр длины участка.
• Перед тем, как деревянные доски пола будут соединены друг с другом, нанесите непрерывную полоску водостойкого клея ПВА для древесины на верхнюю и нижнюю часть шипов и пазов.
• После того, как деревянные доски пола будут уложены, между стенами и полом следует вставить временные клинья, чтобы обеспечить герметичность стыков, пока клей не схватится.
• После того, как клинья удалены, их заменяют полосками пробки или полиэтиленовой пены, которые действуют как сжимаемый наполнитель и помогают предотвратить образование мостиков холода.После этого плинтусы могут быть закреплены.

Устройство деревянного пола над бетонной плитой

  • Потребитель
  • Профессиональный
  • изображение галерея
    • Полы
    • Мебель
    • Мебель
    • Багет / Изделия из дерева
  • Руководство по видам
    • Руководство по видам: A-G
      • Ольха
      • Ясень
      • Осина
      • липа
      • Береза ​​
      • Вишня
      • Хлопковое дерево
      • Кипарисовик
      • вяз
      • Камедь
    • Руководство по видам: H-Z
      • Хакберри
      • Клен твердый
      • Гикори и пекан
      • Клен Тихоокеанского побережья
      • Тополь
      • Дуб красный
      • Клен мягкий
      • Явор
      • Орех
      • Дуб белый
    • Руководства по конструктивным качествам
  • Библиотека
  • Свяжитесь с нами

  • Преимущества
    • Породы дерева
    • Природное изобилие американских лиственных пород
    • «Массив» твердых пород дерева и его преимущества
    • Не обманывайтесь «псевдо» видами
    • Глоссарий терминов по древесине
    • Краткие сведения об американских лиственных породах
    • Твердая древесина -vs- Бамбук
    • Как выбор материалов влияет на нашу жизнь
  • Professional Спецификация
    • Внешнее применение
      • Новые идеи, естественный образ
    • Указание
      • Стандарты мастерства
      • Способы распиловки
      • Сорта пиломатериалов
      • Секреты умной спецификации
      • Насколько сухими должны быть изделия из твердой древесины?
      • Каких изменений в размерах следует ожидать?
    • Чистовая обработка
      • Отделка из твердых пород дерева более экологична, чем когда-либо
      • Глоссарий терминов отделки
      • Выбор системы отделки
      • Заводская отделка
      • Устранение отделочных пятен на клене и вишне
      • Сравнение готовой продукции
      • Основы отделки твердых пород дерева
  • Руководство по видам
    • Руководство по видам: A-G
      • Ольха
      • Осина
      • Ясень
      • Осина
      • липа
      • Береза ​​
      • Вишня
      • Хлопковое дерево
      • Кипарисовик
      • вяз
      • Камедь
    • Руководство по видам: H-Z
      • Хакберри
      • Клен твердый
      • Гикори и пекан
      • Клен Тихоокеанского побережья
      • Тополь
      • Дуб красный
      • Клен мягкий
      • Явор
      • Орех
      • Дуб белый
    • Руководства по конструктивным качествам
  • Экологичный
    • Уверенный выбор для экологичных спецификаторов
    • Управление лесным хозяйством и передовой опыт
    • Американские лиственные породы дерева: возобновляемые, изобильные и устойчивые
    • Американские лиственные породы: натуральный и экологически чистый выбор
  • Примеры из практики
    • Центр исполнительских видов искусства Кауфмана (Красный дуб)
    • Амстердамская консерватория (Красный дуб)
    • Гольф-клуб Бостона (Белый дуб)
    • Эль Торко (Ясень)
    • Пресс-клуб Сан-Франциско (орех)
    • Университет штата Пенсильвания (Кленовые плиты)
    • Солнечное десятиборье (гикори)
    • Студия II (Клен)
    • Библиотека Травервуда (Ясень)
    • Йель - Крон Холл (Красный дуб)
  • Поддержка проекта
    • Направляющие для полов
      • Возрождение лестницы из твердых пород дерева
      • Устранение трещин и скрипов в деревянных полах
      • Устройство деревянного пола над бетонной плитой
      • Как установить керамическую накладку
      • Как укладывать паркетные полы поверх лучистого тепла
      • Когда требуется доработка ………
      • Как закончить на Зоне
    • Направляющие по дереву
      • Как установить молдинги короны
      • Как установить окантовку для ванны из твердой древесины
      • Как наносить специальные покрытия на обрезки твердых пород дерева
      • Как построить утопленную стенку
  • Продолжение Ed
  • Руководство по ресурсам
    • Мобильное приложение
    • Деревообрабатывающая промышленность
    • Архитекторы
    • Специалисты в области дизайна
    • Полы
    • Леса и лесное хозяйство
    • Мебель
    • Кухни и ванные
    • Столярные изделия и изделия из дерева
    • Строительство и реконструкция

Что лучше для паркета: скобы или гвозди?

Если вам интересно, какие скобы или гвозди лучше подходят для укладки деревянного пола, следует учитывать два основных фактора. В первую очередь вам следует подумать, на какой тип основания или основания вы будете устанавливать пол, потому что от этого будут зависеть методы крепления полов.

Посмотрите ЗДЕСЬ все типы паркетных полов в соответствии с вашими требованиями!

Следующим вашим соображением должна быть рекомендация производителя по установке, поскольку неправильная установка аннулирует любые гарантии. В случае сомнений всегда уточняйте у поставщика или производителя правильный метод.

Типы полов и черных полов

Двумя распространенными типами полов из твердых пород дерева являются полы из массивной древесины и инженерные полы.Вы можете использовать гвозди, также известные как шипы, или скобы для обоих типов.

Крепежные детали продвигаются сквозь язычок половиц, так что они не будут видны, что также известно как слепое забивание.

Половые доски обычно крепятся к черновому полу, который состоит из фанеры, устанавливаемой либо на плиточный фундамент, либо на балки. Под фанерой будет проложен влагобарьер. Это необходимо для предотвращения попадания паров или влаги на фанеру, что может нанести ущерб любому настилу, установленному над ней.

Из-за необходимости пароизоляции важно использовать только гвозди и скобы рекомендованной длины, чтобы они просто цеплялись за черновой пол. Вы же не хотите проходить черновой пол и пробивать пароизоляцию. Это позволит влаге, если она присутствует, просочиться внутрь и вызвать проблемы с полом. Это повреждение может быть в виде плесени, грибка, лопнувших половиц или скрипа.

Если вам необходимо заменить или отремонтировать черновой пол, не используйте ДСП.Это связано с тем, что гвозди и скобы не могут должным образом удерживать ДСП, и вы обнаружите, что половые доски выскакивают. При необходимости используйте фанеру рекомендованной толщины.

Гвозди против скоб

Гвозди и скобы различаются по удерживающим свойствам. Скоба даст более прочную и менее щадящую фиксацию из-за своей двоякой конструкции. Гвозди обеспечивают более естественное расширение и сжатие полов из твердых пород дерева с меньшими проблемами.

Потому что скрепленные половицы крепче крепятся; древесина твердых пород может быть более склонной к растрескиванию в ответ на изменение влажности, потому что они не могут сжиматься или расширяться так же, как прибитые гвоздями половицы.

В то время как скобы становятся все более популярными вместо гвоздей, они чаще повреждают пол. Язычки половиц имеют свойство трескаться. В конечном итоге это приведет к скрипу половиц и скрипу до тех пор, пока язычки полностью не отломятся и доски не поднимутся.

Согласно блогу на HardwoodFloorsMag.com, многие установщики рекомендуют использовать гвозди для установки экзотических твердых пород дерева. Это происходит из-за силы, необходимой для установки скоб в эти более твердые породы дерева, что приводит к растрескиванию древесины.

В зависимости от того, какой метод крепления вы выберете, вы обнаружите, что гвозди и скобы обычно расположены на одинаковом расстоянии друг от друга. Руководящие принципы Национальной ассоциации деревянных полов рекомендуют, чтобы гвозди или скобы располагались на расстоянии от восьми до десяти дюймов для полос и досок из твердой древесины. Рекомендуемый интервал для планок и досок составляет от четырех до восьми дюймов.

Если вы решите использовать скобы для установки, вам все равно придется прибивать первый и последний ряд половиц, забивая их молотком.Это потому, что вы не сможете правильно закрепить эти ряды степлером к стене. Иметь ввиду; это единственный приемлемый метод использования обоих типов креплений вместе.

То же самое верно, если вы планируете использовать пистолет для ногтей с гвоздями. Для первого и последнего рядов вам нужно будет приклеить гвоздь к доскам, потому что у вас не будет достаточно места на стенах для использования пистолета для ногтей.

При укладке всех остальных половиц ни в коем случае нельзя смешивать скобы и гвозди, поскольку древесина твердых пород сжимается и расширяется при изменении влажности. Это только позже вызовет проблемы с полом и поломками.

Правильно используйте правильные инструменты

Перед тем, как приступить к установке с помощью гвоздей или скоб, необходимо убедиться, что вы знаете, как правильно пользоваться своими инструментами. Незнание того, как их правильно использовать, может привести к травмам или повреждению половиц. Обязательно используйте средства защиты глаз и ушей и не подпускайте детей и домашних животных к инструментам.

Много лет назад выбор инструментов для крепления паркетных полов был ограничен.Вы больше не ограничены тем, что проводите долгие часы, работая молотком или ручным степлером. Также необходимо будет обрезать ногти и отрезать головки, но с автоматическими инструментами, которые сегодня доступны на рынке, в этом больше нет необходимости.

Можно взять инструменты напрокат, вместо того, чтобы покупать их и ставить на полку, собирающую пыль, после того, как вы закончите укладывать паркетные полы.

Выбор инструментов, будь то автоматические пневматические машины или ручные машины, будет зависеть от толщины и твердости древесины, а также от того, будет ли пол твердым или искусственно изготовленным.Большинство машин могут использовать гвозди или скобы. Один из таких брендов, Powernail, доступен на разных уровнях для разных пород и пород дерева.

Важно убедиться, что настройка давления воздуха на машинах установлена ​​правильно для длины используемого крепежа. Если он будет установлен слишком высоко, вы рискуете забить гвоздь или скобу слишком глубоко и расколоть язычок половицы. В качестве альтернативы важно использовать калибр рекомендованного размера для гвоздей и скоб.Более твердые экзотические породы дерева потребуют более тонкой застежки, чтобы не расщепить язычок.

Не экономьте и не сходите с ума

Не стоит дешево покупать расходные материалы и инструменты. Следуйте рекомендованным рекомендациям по использованию правильного количества гвоздей и скоб с правильным расстоянием между ними.

Если вы вставите слишком много креплений, вы рискуете растрескать половицы. Если вы вставите слишком мало креплений, ваши половые доски будут более склонны смещаться, скрипеть и хлопать под ногами.

Избегайте проблем

Убедитесь, что вы выбрали правильные методы укладки в зависимости от класса пола, если вы находитесь на бетонном фундаменте. Если вы используете паркет из твердой древесины, убедитесь, что он ровный или выше. Если ваш пол собирается опускаться ниже уровня грунта, вы должны выбрать паркет из инженерной древесины, который подходит для укладки на, выше или ниже уровня грунта.

Вы можете определить свою оценку, осмотрев снаружи дома, чтобы увидеть, насколько глубоко плита уходит в землю.Если ваша плита находится над землей, значит, вы выше уровня земли. Вы находитесь на высоте, если ваша плита находится на уровне земли. Если ваша плита находится на высоте четырех дюймов или ниже, то ваш уклон считается ниже.

Убедитесь, что нет утечек, которые могут исходить из стен, входов, окон или труб. Проверьте, нет ли признаков повреждения водой. Перед установкой паркетного пола обязательно устраните все утечки или повреждения, нанесенные водой. Если вы не позаботитесь в первую очередь о существующих проблемах, вы только просите о проблемах в будущем.

Перед тем, как укладывать твердый паркетный пол, убедитесь, что у вас достаточно времени, чтобы он адаптировался в комнате, где он будет установлен. Для этого нужно разложить коробки по комнате за несколько дней до того, как пол приспособится к влажности и температуре в помещении. Это поможет избежать серьезных неожиданностей, связанных с сжатием и расширением после установки.

Паркет из паркетной доски не всегда требует акклиматизации.Лучше всегда уточнять у поставщика или производителя предлагаемую процедуру акклиматизации.

Другие типы установки

В зависимости от типа чернового пола и выбранного вами типа напольного покрытия вы можете решить, что крепление деревянного пола гвоздями или скобами не подходит для ваших нужд.

Какие бывают плиты перекрытия: Плиты перекрытия — толщина, габаритные размеры и характеристики

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
