Какой кабель выбрать для освещения

Правильный выбор сечения и марки кабеля для освещения. Какой кабель выбрать для подключения света в квартире, частном доме, гараже или на улице.

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях. Содержание:

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.
открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

прокладка провода по забору. В таком случае рекомендации следующие:

Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током.

По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Как выбрать кабель для розеток
Как сделать уличное освещение своими руками
Светодиодное освещение в квартире

Нравится0)Не нравится0)

для подвесных (гипсокартонных), натяжных потолков, выбор

Правильное освещение — залог хорошего настроения и самочувствия. Сделать его полноценным, удобным и красивым можно используя точечные светильники. Правильный подбор по размерам, характеристикам и типам ламп — вот что необходимо.

Содержание статьи

Что такое точечный светильник

Один и тот же вид светильников имеет несколько названий: точечные, встраиваемые, потолочные. Есть еще такое название — как «спот». Это тоже о точечном светильнике. Просто все эти слова описывают один и тот же тип осветительных приборов с разных сторон.

Точечные светильники — это название отражает внешний вид этого осветительного прибора и размеры освещаемого пространства

Если говорят «точечный светильник», имеют в виду что он создает узконаправленный поток света из-за чего на полу образуется освещенное пятно, а на потолке — светящаяся точка. Когда говорят «встраиваемый» светильник, имеют в виду способ монтажа — на поверхности потолка в основном остается только небольшая декоративная часть, а остальная конструкция прячется в запотолочном пространстве. Если говорят о потолочных точечных светильниках, то имеют в виду место установки, так как подобные конструкции малого размера могут монтироваться в мебель — в шкафы.

Непривычное слово «спот» — это всего лишь русский вариант английского spot, одно из значений которого — пятно. То есть, это тоже о том, что освещение будет в виде набора «пятен» света.

Подводя итог можно сказать, что точечный светильник — это небольшой по размерам осветительный прибор для скрытого монтажа, освещающий небольшую часть помещения. Для организации полноценного освещения необходимо набрать некоторое количество подобных приборов и определенным образом разместить встраиваемые светильники на потолке.

Виды, конструкции, разновидности

Официальной классификации нет и можно только условно разделить общую массу этих осветительных приборов на несколько категорий по разным признакам. Такое деление в процессе подбора будет проще ориентироваться, вычленяя определенную группу. Никакой другой цели подобное разделение не преследует.

Разнообразие может повергнуть в ступор

По назначению

Это разделение можно одновременно считать и делением по конструкции, и еще — по способу монтажа. Выбор точечного светильника по этому признаку определяется типом потолка в помещении. Есть две большие группы:

Отличаются они конструктивно и по способу монтажа. В моделях для гипсокартона к корпусу крепятся две пружины. При монтаже светильник подключается к проводам, после чего пружины пальцами прижимаются, корпус вставляется в проделанное заранее отверстие. Пружины расходятся, фиксируя устройство на потолке.

Тсченые светильники для гипсокартона и способ их монтажа

Точечные светильники для монтажа в натяжной потолок на такой системе крепления установлены быть не могут — несущая способность пленка/ткани для этого явно недостаточна. Их крепят к основному потолку на специальный раздвижной кронштейн, при помощи которого выставляется требуемый отступ от уровня основного потолка.

Так монтируют точечные светильники под натяжной потолок

Есть модели, которые сразу комплектуются этим кронштейном, но их немного. Зато много моделей, к которым можно подобный кронштейн установить, купив его отдельно. И даже не всегда нужно использовать именно раздвижной кронштейн: его может заменить перфорированный подвес для гипсокартонна. Подобная конструкция не так проста в обращении (высоту сложнее выставить), но намного дешевле.

Кронштейн с регулируемой высотой и его заменитель

Напряжение питания и степень защиты

Второе, на что необходимо обратить внимание при выборе точечных светильников — это тип питания. В обычных помещениях проще устанавливать электрооборудование, работающее от 220 В. Для помещений с повышенной опасностью, к которым относится ванная, бассейн, баня лучше выбрать модели, которые питаются от 24 В или 12 В. При их подключении необходимо будет преобразователь (драйвер), зато никаких проблем с безопасностью.

Расшифровка цифр в классе защиты электроприборов

Следующий момент — степень защиты корпуса. Она также важна для помещений со сложными условиями труда или для эксплуатации на открытом воздухе. Класс защиты обозначается латинскими буквами IP и двумя цифрами. Первая отобразает степеньзащиты от проникновения тыердых тел, вторая — от воды. Для ванной и кухни желательно чтобы класс защиты был не ниже IP44.

Поворотные и нет

Большинство светильников не предусматривают возможность изменять направление светового потока. Есть некоторое количество моделей, которые позволяют вращать лампу в довольно большом диапазоне. Их называют поворотными.

Поворотные модели

Если говорить о цене, то поворотные модели стоят дороже — более сложная система крепления требует более точного изготовления и более дорогих материалов. Потому использовать их имеет смысл только в тех местах, где периодически надо менять степень освещенности некоторых зон.

Накладные

Не все модели точечных светильников монтируются «заподлицо» с уровнем потолка. Есть довольно большая группа накладных. В таком случае в запотолочное пространство уходит только провод, а корпус находится ниже уровня потолка. Почти во всех из них лампа закреплена стационарно, но есть и поворотные модели.

Накладные точечные светильники

Их используют как составляющую дизайна, но также они позволяют почти не опускать потолок относительно базового, что очень важно в некоторых ситуациях. Второй положительный момент — большая часть тепла от лампы расходится в пространстве. Также при монтаже под корпус можно уложить теплоизолирующую прокладку — для еще лучшей защиты от нагрева.

Количество ламп

Большая часть встраиваемых светильников рассчитана на подключение одной лампы. Но есть модели, где в одном корпусе располагается от двух до десяти ламп.

Количество ламп в одном корпусе может быть разным

Такие модели есть в разных стилях и вариантах компоновки. Их не так много, как одноламповых, но тоже довольно много. Трудности могут возникнуть если надо пять и более ламп. Вот их придется поискать, особенно если требуется какой-то специфический дизайн, причем часто они поставляются под заказ — слишком ограничен спрос.

Размеры

При выборе точечных светильников обращайте внимание на их размеры. Кроме наружных, которые определяют размеры вырезаемых отверстий, надо смотреть на высоту. От этого параметра зависит на сколько придется опускать новый потолок относительно базового. От самой высокой точки светильника до базового потолка должно быть расстояние не менее 5 см.

В первом случае достаточно опустить потолок на 10 см, во втором — на 16 см

Этот зазор необходимо для эффективного отвода тепла работающих ламп. Также в запотолочном пространстве укладываются кабели, монтируются закладные пластины для крепления люстр и т.д.

Тип используемых ламп

Для освещения могут использоваться четыре типа ламп:

накаливания;
галогенные;
компактные люминесцентные;
светодиодные.

Лампы накаливания сегодня используются очень редко. В данном случае дело не столько в том, что они «тянут» много электроэнергии, хотя это — тоже немаловажный фактор, особенно если на потолке установлено десяток или более ламп. Гораздо хуже то, что они сильно греются, а нагрев плохо влияет на материал, из которого сделан потолок. Если смотреть ассортимент солидного интернет-ресурса, то точечных светильников под лампы накаливания будет едва ли с десяток, а вот по другим позициям их сотни, порой даже больше тысячи.

Лампы накаливания	Люминесцентные и энергосберегающие	Светодиодные	Световой поток
20 Вт	5-7 Вт	2-3 Вт	250 Лм
40 Вт	10-13 Вт	4-5 Вт	400 Лм
60 Вт	15-16 Вт	6-10 Вт	700 Лм
75 Вт	18-20 Вт	10-12 Вт	900 Лм
100 Вт	25-30 Вт	12-15 Вт	1200 Лм
150 Вт	40-50 Вт	18-20 Вт	1800 Лм
200 Вт	60-80 Вт	25-30Вт	2500 Лм

По той же причине мало используются галогенные лампы, но их ассортимент все же больше — они более экономные и за счет металлизации части корпуса могут отводить часть тепла вперед. Но, все-таки, более распространены компактные люминесцентные лампы и все более популярными становятся светодиодные. Последние так вообще и экономичные, и греются намного меньше всех других, и есть лампы с разными цоколями, разной мощности. Что еще хорошо, что светодиодные лампы могут иметь разный угол рассеивания — от 30° до 360°, что позволяет добиться разных эффектов в освещении. Также есть светодиодные точечные светильники, в которых находятся не лампы, а встроены светодиоды. Они отличаются малой толщиной, что позволяет опускать чистовой потолок на очень небольшую высоту. Так что это — действительно неплохой вариант.

Точечные светильники с вмонтированными светодиодами

Единственный минус светодиодов — они мерцают. Примерно также, как и люминесцентные лампы. Визуально это незаметно, но, говорят, это вредно для глаз. Хотя по личному опыту скажу, что при таком свете намного проще читать и глаза устают меньше (стояли раньше экономки). Как и раньше, сглаживать этот эффект можно установив в комнате одну лампу накаливания.

При выборе точечного светильника, смотрите, с лампами каких типов он работает. Обратите внимание, что есть варианты, в которых лампа уже включена в стоимость, но во многих их надо покупать отдельно.

Установка светильников в ПВХ панели — последовательность монтажа и подключения

Независимо от предназначения комнаты формирование интерьера происходит за счет разных элементов. Одним из наиболее важных считается освещение. Установка светильников в ПВХ-панели — задача нелегкая, требующая определенных знаний как при выборе осветительных приборов, так и во время их установки и подключения.

Помимо формирования интерьера, многочисленными испытаниями и анализами установлено, что применение того или иного источника света оказывает разное влияние на организм человека. Приглушенный и рассеянный свет желтого оттенка успокаивает человека, позволяет ему отдохнуть от обыденности. Направленное излучение точечных светильников создает подсветку для определенных предметов, позволяет выполнять зонирование комнаты. Яркая и роскошная люстра в центре помещения подойдет для создания праздничной атмосферы.

В зависимости от светового эффекта у человека формируется разное настроение. Поэтому при проектировании системы освещения для дома нужно создать атмосферу, которая благоприятно будет сказываться на здоровье и самочувствии жильцов и гостей.

к содержанию ↑

Особенности панелей ПВХ

Сегодня мода на многоуровневые потолки из гипсокартона или ПВХ-панелей постепенно уходит в прошлое. Становятся более популярными натяжные гладкие потолки.

ПВХ-материал имеет ряд недостатков и преимуществ, главным из которых можно назвать возможность установки встраиваемых светильников.

Поливинилхлорид (он же «пластик») — это относительно дешевая разновидность отделки для потолка. Во время монтажа панелей мастеру не нужен большой опыт работы, специальные умения. Если специалист на «ты» с инструментом, то он самостоятельно сможет установить пластиковый потолок.

Огромный ассортимент ПВХ-панелей предоставляет возможность выбрать лучшие изделия, которые будут гармонировать с интерьером помещения. Существуют следующие типы поливинилхлоридных панелей:

потолочные — легкая и эластичная конструкция, при использовании которой требуется аккуратность;
стеновые — жесткие, тяжелые и очень прочные материалы;
глянцевые с лакокрасочным покрытием;
с нанесением термической пленки;
текстурные — под дерево, декоративный камень, мрамор, кирпич.

Перед закупкой материалов все тщательно просчитайте. Панели продаются листами разных размеров. К преимуществам пластика добавим устойчивость перед влагой, простой уход — смочили тряпку, протерли и дали высохнуть. ПВХ-панели незаменимы при обустройстве ванных и уборных комнат, веранды, застекленного балкона или лоджии и даже сауны.

Стоимость отделочного материала также зависит от наличия элементов декора на поверхности пластиковой панели. Наиболее простыми и экономичными считаются белые однотонные панели без какого-либо рисунка. Цвет может быть не белым, но если изделие по-прежнему остается в одном тоне, то цена возрастет незначительно.

Для создания более дорогостоящего варианта с интересной фактурой и текстурой используют два метода:

Изготавливается термическая пленка с определенным рисунком. За счет химических процессов орнамент переносится с нее на пластиковую панель. Из двух вариантов самый дешевый и простой.
Также рисунок на пластиковые панели может наноситься прямой печатью. Такой подход гарантирует высокое качество и широкую цветовую гамму. Требуется специальное оборудование. Существенно возрастает стоимость конечного изделия.

к содержанию ↑

Использование светильников с пластиковыми панелями

Выше было сказано, что потолок из ПВХ-панелей имеет ряд недостатков. Один из них — зависимость от температуры. При высокой температуре состояние потолка ухудшается, поэтому к выбору светильников нужно подходить ответственно. Из-за влияния высоких температур для потолочного освещения данного типа рекомендуется покупать осветительные приборы мощностью не более 40 Вт. Желательно избежать использования ламп накаливания и газоразрядных трубок!

Точечные светильники для потолков выпускаются с металлическими защитными кольцами, частично уменьшающими воздействие высоких температур на потолок. Данное кольцо позволяет использовать практически все источники света, доступные на рынке.

Очень важно, чтобы корпус изделия был герметичным. Данное условие актуально при эксплуатации светильников в комнатах с повышенной влажностью. Лучшим вариантом станет точечный светодиодный прибор, работающий от низкого постоянного напряжения.

На герметичность корпуса следует обращать внимание при использовании светильников в санузле, ванной комнате или на кухне. Защита устройства от пыли и влаги должна составлять не менее IP44. Первая цифра указывает на защиту от проникновения пыли, вторая — влаги. Чем выше ее значение, тем лучше. Для гостиной, спальни, коридора и прихожей влагозащищенность роли не играет.

Несмотря на большое разнообразие источников света, используемых на пластиковых потолках, их монтаж и подключение практически всегда выполняются одинаково.

к содержанию ↑

Подготовка пластиковых панелей

Перед началом установки потолочного освещения обязательно требуется подготовка ПВХ-панелей. Прежде всего соберите перед собой все инструменты и материалы, которые потребуются в работе:

карандаш;
электрическую дрель;
коронку;
канцелярский нож;
обычный острый нож;
наждачную бумагу или другой абразивный материал/инструмент;
место, где вы будете выполнять сверление (достаточно табуретки).

Конструктивно пластиковый потолок представляет собой параллельно размещенные панели большой длины, соединение которых осуществляется за счет специальных пазов. Важно позаботиться о том, чтобы промежуток между обычным потолком и натяжной конструкцией позволил выполнить качественную и безопасную разводку проводов, разместить большую часть встраиваемых светильников. Расчеты производятся на первых этапах.

Для надежного и прочного крепления источника света нужно проделать отверстие. Для сверления панели воспользуйтесь доской или табуретом. Но прежде нужна проектировка. Подсчитайте количество необходимых светильников, выберите места расположения при помощи рулетки и пометьте их карандашом. Затем потолок частями демонтируют, устанавливают на подставку и просверливают отверстия.

Для выполнения данных операций потребуется определенная коронка под пластиковые или гипсокартонные изделия. Неплохим решением станет выбор сверла по дереву. Удалите образовавшиеся неровности, используя абразивный материал. Если под рукой нет хорошего инструмента, то воспользуйтесь обычным острым ножом. Прорежьте отверстие, сгладьте края при помощи напильника или наждачной бумаги. Данная схема позволяет устанавливать люстру и лампу.

Далеко не все разновидности пластика характеризуются устойчивостью к надавливанию. Действуйте аккуратно, иначе в определенных местах могут образоваться трещины и прочие повреждения.

к содержанию ↑

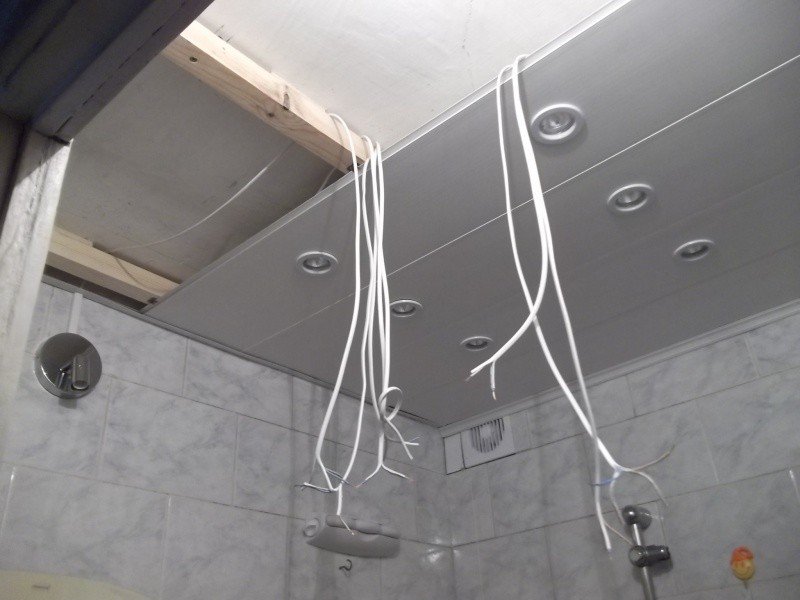

Монтаж светильников в ПВХ-панели и подключение к сети

Для подключения потолочных светильников зачастую используют провод размерами 3×1,5 кв. мм. Если установка осуществляется в комнате с высоким уровнем влажности, то кабель должен прятаться внутрь гофрированной трубки и подключаться к распределительной коробке, расположенной за пределами данного помещения. Наличие гофры никогда не будет лишним и для остальных комнат.

Любые работы по подключения точечных светильников выполняйте только при полностью отключенном электричестве. То, что светодиодные светильники питаются низким напряжением, не гарантирует вашу безопасность.

к содержанию ↑

Размещение

Расстояние между точечным источником света и стеной должно составлять от 60 см и выше. Это правило учитывайте еще на этапе проектирования. Завершить его следует прежде, чем вы начнете устанавливать конструкцию потолка. Это позволит упростить самостоятельный монтаж точечных светильников.

При составлении плана учтите все нужные провода, лампы, выключатели и трансформаторы, преобразующие переменное напряжения 220 В в постоянное на 12 В. Каждый источник света подключается при помощи отдельного провода!

к содержанию ↑

Кабели

Монтаж точечных светильников выполняется мягким шнуром, состоящим из нескольких жил. Подойдет и более жесткий вариант с медным проводом маркировки ВВГ и ШВВП. Второй способ считается идеальным при эксплуатации клеммных колодок.

Прежде чем приступить к работе с электричеством, тщательно ознакомьтесь с основными принципами, по возможности проконсультируйтесь у квалифицированного электрика.

к содержанию ↑

Соединение

Подключение выполняется кабелем. У вас есть два конца. Разделите их на отдельные провода и выполните зачистки обычным ножом. Для подключения к клеммным колодкам зачистите около 7 мм на каждом конце. Если будет делаться скрутка, то зачищать нужно более длинный конец.

Скрутите провода попарно в соответствии с их цветами. Если требуется заземление, то обязательно выполните его. В этих целях используйте трехжильный провод с туго затянутой скруткой.

Далее лампа подключается к заранее подготовленным проводам. Окрашивание проводов в разные цвета существенно упрощает задачу и последующие ремонтные работы.

к содержанию ↑

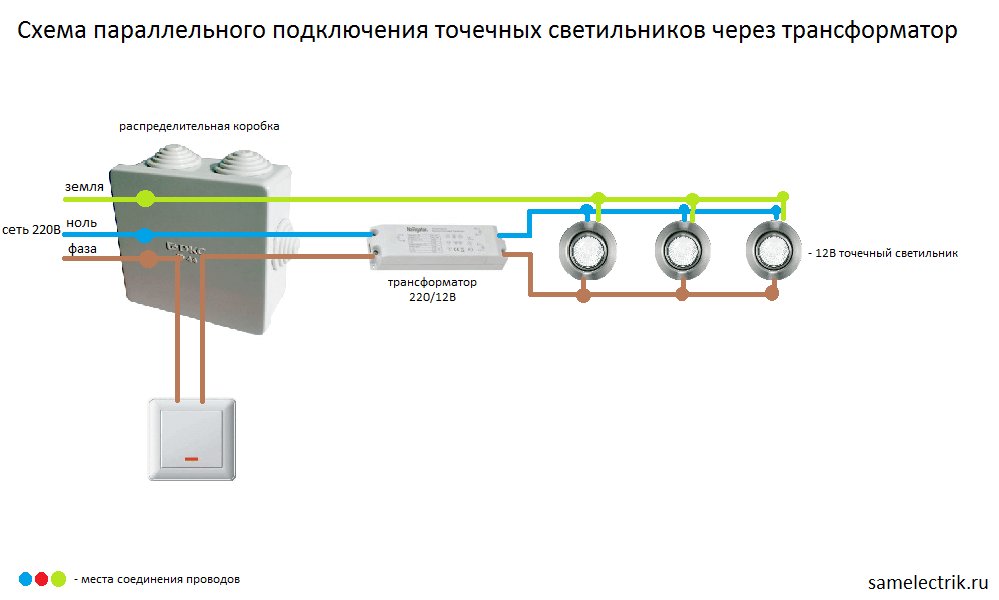

Схема подключения

Последовательное подключение светодиодов характеризуется одним существенным недостатком — в случае перегорания хотя бы одного из них перестает светиться вся цепь. По этой причине для продолжительной работы источников света при перегорании одного из них требуется использовать схему параллельной коммутации. Клеммные колодки гарантируют максимально надежное соединение, но в таком случае необходимы периодические проверки. Время от времени придется подтягивать гайки и болты. Ослабленные контакты, образование обугливания могут привести к выпадению кабеля, замыканию и, соответственно, пожару.

Если не хотите регулярно проверять клеммные колодки, то для подключения воспользуйтесь медными зажимными гильзами. После того, как коммутация будет выполнена, выполните изолирование проводов при помощи ленты или термоусадочной трубки. Это самый безопасный и надежный способ крепления светильников к потолку!

Обеспечьте надежную и прочную фиксацию источника света в потолке. В этих целях применяют подпружиненные лапки, которые в сжатом состоянии помещаются в отверстие на ПВХ-панели. После того как конструкция отпускается, происходит автоматическая фиксация за счет разогнутых лапок.

к содержанию ↑

Монтаж точечных светильников в пластиковый потолок

Важно подготавливаться к монтажу точечных светильников еще до того, как потолок будет отделан. Выше перечислены основные этапы, связанные с обеспечением необходимого пространства для укладки потолков и монтажа светильников (расстояние между обычным потолком и пластиковой панелью составляет не менее 50 мм).

Для установки точечного светильника в пластиковый потолок вам потребуется корпус источника света, лампочка и провод с наличием штекера.

Корпус прибора может быть оснащен специальными «ушками», которые следует отогнуть и вставить в проделанное отверстие. В комплекте с точечным светильником должен быть зачищенный провод. Вам остается выполнить зачистку концов проводов, пролегающих по потолку и идущих от распределительной коробки. Удалите 5-10 мм изоляционного материала и соедините провода при помощи винтового зажима.

Подключите лампочку, установив ее в штекер провода, идущего в комплекте и подключенный к основной проводке. Требуется вынуть зажимное кольцо на осветительном приборе. Лампа крепится при помощи этого кольца. Включите свет и проверьте работоспособность системы.

Также на последовательность монтажа влияют второстепенные факторы:

используется поворотный или обычный светильник;
диаметр лампочки снаружи;
глубина монтажа, заявленная производителем.

Самостоятельная установка точечных светодиодных светильников в пластиковый потолок не представляет сложности. Требуются определенные начальные знания и умение обращаться с инструментами. При формировании интерьера в комнате не забывайте о правилах безопасности. Сначала следует думать о них, а уже после этого — о том, насколько хорошо система освещения вписывается в общий дизайн помещения.

Установка светильников в ПВХ панели — последовательность монтажа и подключения

как подключить точечные, светодиодные светильники, слоты на подвесном потолке, схема подключения, как подсоединить, устройство, как сделать проводку, как провести

Содержание:

Самыми массово используемыми бытовыми светильниками являются потолочные люстры и плафоны. Они отличаются довольно легкой установкой. В этой статье мы расскажем о правилах подключения потолочных светильников, о и том, какими они бывают.

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

Стоит отметить, что патроны с цоколями Е27 и Е14 оснащены винтовой резьбой, а иные – особыми пружинящими посадочными гнездами и контактными группами.

Предельная разрешенная мощность, зависящая от строения светильника и материала изготовления.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

Зачастую окрас питающего провода и проводов светильника соответствуют друг другу (если проектирование электропроводки осуществлялось профессионалами), поэтому сделать ошибку в данном случае будет крайне сложно.

После того как все провода будут соединены, их собирают вместе, и вместе с клеммником прячут в декоративный элемент светильника, в котором также спрятаны и разные крепежные детали.

В завершение

В статье выше мы подробно рассмотрели, как подсоединить точечные светильники на потолке, как их выбрать, и как осуществить все работы своими руками, чтобы в итоге освещение получилось предельно функциональным. Главное, придерживаться всех рекомендаций, приобретать только качественную продукцию и быть очень аккуратным. Однако если вы все еще по каким-либо причинам боитесь повесить люстру собственноручно, пригласите специалиста, который всю работу выполнит быстро и качественно.

Подключение точечных светодиодных светильников при помощи клеммников WAGO

В данной статье я хочу дать подробное описание установки точечных LED светильников с использованием клеммников WAGO (Ваго). Мне было необходимо установить четыре точечных светильника в подвесной потолок из гипсокартона в гардеробе.

Перечень материалов, которые я использовал:

1. Светильники «ЭРА», типоразмер MR16 под цоколь GU 5.3 — 4 шт.
2. Светодиодные лампы «Gauss», мощностью 3,5 Вт и цоколем GU 5.3 – 4 шт.
3. Клеммник WAGO на 3 жилы – 6 шт.
4. Клеммник WAGO на 2 жилы – 2 шт.
5. Кабель ВВГ 2х1,5 – 4 м

Последовательность установки LED светильников:

1. Измеряем расстояние между отверстиями под светильники и нарезаем кабель ВВГ с небольшим запасом. Всего получилось 3 куска кабеля, длиной чуть более метра. Вводной кабель был заранее выведен в отверстие под первый светильник.

2. Прокидываем кабель между отверстиями и скрепляем его стяжками, чтоб не выскочил.

Кабель ВВГ достаточно жёсткий, поэтому не составит труда протянуть его под потолком на небольшое расстояние. Если же вы используете кабель ШВВП или ПВС для подключения светильников, то чтобы протащить провод под потолком можно использовать в качестве жёсткой основы, опять же, кусок кабеля ВВГ или пластиковую крышку кабель-канала.

3. Зачищаем кабель, оголяем жилы на 10 мм.

4. Открываем зажимы клеммника WAGO (на 3 жилы) и заводим жилы кабеля ВВГ (соответственно синие-«ноль» в один клеммник, а белые-«фазу» в другой), затем фиксируем жилы, закрывая зажимы.

5. Берём патрон светильника и оголяем его жилы. Заводим жилы в пустые гнёзда обоих клеммников и фиксируем.

Самозажимные клеммники WAGO очень удобны при подключении светодиодных светильников, т.к. патрон светильника имеет тонкие витые жилы, а кабель ВВГ – моножильный, поэтому делать скрутку очень неудобно, да и не рекомендуется.

6. Берём сам светильник «ЭРА», отгибаем усы и заводим их в отверстие, патрон с кабелем продеваем через отверстие светильника.

7. Устанавливаем светодиодную лампу Gauss в патрон GU 5.3, фиксируем лампу при помощи металлического кольца, которое идёт в комплекте со светильником.

8. Первый светильник установлен. Далее проделываем аналогичные операции с остальными.

Для последнего светильника можно использовать клеммники на 2 жилы, так как в четвёртое отверстие выходит только один конец кабеля.

Теперь все светодиодные светильники установлены и подключены

Информация о том, как произвести расчёт количества и мощности светодиодных светильников представлена здесь.

Обзор лучших перезаряжаемых прожекторов 2021 года

Здесь мы поделились потрясающим обзором лучших аккумуляторных прожекторов.

Я уверен, что вам понравится наше обновленное руководство на 2020 год.

Точечные светильники — значительный ресурс для любого дома. Эти маленькие и универсальные устройства, несомненно, направляют искры света в унылые пространства, освещая их за доли секунды.Из-за этого они могут стать достойным вариантом для ваших рамок фокусного освещения.

Так что не бойтесь приобретать свой. Это особенно важно в том случае, если вам нужно улучшить свои домашние условия или заняться другими делами. Их удобство также делает их идеальными для занятий на свежем воздухе и рыбной ловлей.

Сказав это, какие прожекторы являются лучшими на рынке? Достойное разнообразие этих устройств не должно сбивать вас с толку при поиске одного из них.Вкратце, чтобы получить лучшее, гарантируйте, что вещь, которую вы покупаете, будет прочной, с идеальным освещением и эффективной.

Полное руководство по выбору лучших перезаряжаемых прожекторов

Прожекторы

Самые яркие портативные прожекторы использовались издавна для того, чтобы искусно смотреть. По большей части они использовались копами, учеными и землекопами прежде всего.

В настоящее время они являются частью основы каждого дома. Лучшая электрическая лампа прожектора используется для лучшего центрирования и поиска даже в самых темных областях.У них есть исключительный бар, который освещает вещи великолепно, помогая вам выглядеть оживленно и профессионально.

По большей части они состоят из твердого источника света, часто испускающего свет с высокой температурой затенения. Время от времени они включают отражающие поясняющие отражатели, которые позволяют излучать свет в определенном направлении.

На рынке доступны различные прожекторы, каждый из которых обладает своей прочностью, качеством и качеством. У них разный заряд батареи, время работы, стили и режимы подсветки. Их тоже можно восстановить, не заменяя батарейки или элементы.

Характеристики

Лучший предмет должен предлагать неплохой компромисс между свечением и способностью передачи. Учтите, что точечные светильники должны быть более гибкими, чем обычные карманные электрические лампы. В соответствии с этими принципами возьмите устройство, которое излучает больше света по сравнению с маленькой электрической лампочкой, однако достаточно компактным, чтобы его можно было переносить вручную. Обратите внимание на часть компонентов, которые следует учитывать.

Источники энергии

Это определенно серьезное испытание для универсальных осветительных приборов.Как правило, в электрических лампах использовались батареи переменного размера, количество которых часто определялось мощностью ручки. Как бы то ни было, лучшие портативные прожекторы должны обеспечивать большую гибкость благодаря наличию перезаряжаемых батарей. Это предпочтительнее одноразовых батарей.

Режим

Электрическая лампа одинарной настройки идеальна для общих целей. В любом случае некоторые электрические лампы предлагают как минимум 2 режима, например, низкий, средний, высокий и подъемный. Вы можете использовать разные режимы нечасто, но в идеале иметь альтернативы.Учтите, что чем ярче режим, тем короче время работы.

Качество сборки и материалы

Без сомнения, если вы собираетесь выйти в лесную зону, вам понадобится экстремальный гаджет, который сможет выдержать такие воздействия. Итак, большинство корпусов прожекторов изготавливаются либо из пластика, либо из алюминия. Кроме того, некоторые элементы из нержавеющей стали для лучшей защиты.

Что касается формы, то большинство электрических ламп круглые и полые. Их поверхности могут иметь рифленую поверхность для лучшего захвата и уменьшения скольжения.

Чтобы вы могли найти лучшее место на рынке, мы собрали безошибочное руководство о том, что следует учитывать при поиске одного, и 10 лучших товаров на рынке в настоящее время.

Последнее обновление 18.01.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

1. Стэнли Fatmax SL10LEDS

Если вам нужен прожектор, предлагающий самые высокие требования к исполнению и надежности, выбирайте Stanley Fatmax SL10LEDS.Это разумные украшения, которые придают большое значение упражнениям как в помещении, так и на открытом воздухе. Они также имеют разные очертания для решения проблем значительного числа людей.

Этот прожектор включает в себя литиево-порошковую батарею, которая определяет, что гаджет работает в течение года. Это делает его безупречным решением для кризисных пакетов, убежища или использования в вашем автомобиле.

Этот прожектор включает в себя высокий, средний и низкий режимы, которые можно эффективно установить с помощью защелкивающейся рукоятки в виде спускового крючка. Это позволяет вам изменять великолепие гаджета в зависимости от ваших потребностей. Режим слабого освещения идеален для обычного использования. В любом случае, если вам понадобится еще больше света, освещающего 100 ярдов, и это только верхушка айсберга, высокий режим передает это.

Stanley Fatmax выдерживает испытание временем.Его существенная пластиковая обязанность обеспечивает защиту долго. Он также включает в себя безель высшего качества, а его великолепный желтый оттенок позволяет легко обнаружить, не обращая внимания. Для удобства использования прилагается складная подставка и простой фиксирующий поворот.

Stream light 44900 Waypoint Spotlight — это безупречное решение с электрическими лампами в том случае, если вы планируете участвовать в упражнениях на открытом воздухе, особенно для водных судов и сравнительных специальностей. Это подтверждается его способностью двигаться по воде в случае падения и безопасностью для воды.

Блок питания для этого прожектора очень не такой, как у разных моделей.Хотя в других используются литиевые батареи, в прожекторах Stream light 44900 Waypoint Spotlight используются растворимые батареи. Четыре батареи с меркой «C» могут держать фокус в течение 8,5 часов. Вы также можете зарядить фонарь, используя прилагаемый шнур управления 12 В постоянного тока.

Прожектор излучает 210 люмен на высоких стойках и 20 люмен на низких стойках. Этот яркий и широкий свет идеально подходит для покрытия территории. Это также завершает испытание эффективной защиты, полученной от различных прошлых клиентов.

Прожектор Stream не просто супер-яркий, широкий и простой в использовании, но, кроме того, проработанный надолго. Он дополняет корпус из поликарбоната с высоким эффектом и резиновым фокальным кольцом. Это жилье дает защиту от аффекта на один метр. Как указано, он безопасен для воды.

Эта электрическая лампа имеет пять режимов, предлагая подлинное исполнение в чрезвычайно консервативной связке. Это делает свет готовым ко всему. Режимы включают в себя режим полного бриллианта, среднего великолепия, низкий уровень яркости или режим экономии энергии, стробоскоп и SOS. Он может управляться одной батареей 18650 или 3 батареями AAA, которые исключены.

Тактический портативный светодиодный фонарик
Uonline отличается яркостью, солидностью и возможностью масштабирования. Он сопровождает противоскользящее покрытие и высокий уровень защиты от воды Ipx-6, что делает его идеальным для любых климатических условий.Его разработка включает в себя алюминиевую амальгаму военного образца, которая позволяет избежать царапин в случае незапланированного падения.
Вы также обратите внимание на его единственную в своем роде голову в форме лотоса, которую можно использовать, чтобы разбить лобовое стекло автомобиля или стекло во время кризиса. Это делает его безупречным стратегическим центром внимания, не считая его способности освещать до 600 футов.
Плюсы:
Водонепроницаемость.
Простота использования.
Имеет 5 режимов настройки.
Прочный и надежный.
Минусы:
Источник питания в комплект не входит.
Объектив не так сильно сфокусирован, как в других режимах.
4. Cyclops Sirius прожектор 500 люмен

Как и другие модели Cyclop, он подсвечивает три мощных светодиода, идеально подходящих для длительного наблюдения. Это оставляет шесть более слабых светодиодов, которые должны все выключить. В связи с этим этот прожектор имеет три режима: выключенное, длительное разделение и кратковременное освещение.
В момент полного возрождения прожектор обеспечивает 3 часа работы трех эффективных светодиодов, в то время как диммеры могут работать в течение 12 часов. Что касается источника питания, он продолжает работать от литиево-полимерного 6V с 2.5Ач.
Часть дополнительных моментов, которые вы увидите от этого прожектора, включает в себя более яркий свет на 20 процентов, эргономичный план с прорезиненной рукояткой, отделяемую красную точку фокусировки и надежно включенный болтовой переключатель. При весе всего 1,5 фунта этот легкий и компактный прожектор совсем не сложно использовать даже одной рукой.
Многие люди регулярно выбирают светодиодные лампы для освещения своего пути во время ночной погони за утками. Несмотря на то, что они очень жизнеспособны, они не так успешны и эффективны, как Hallomall 15W 24LED Spotlight. Это качественный набор с адаптируемым планом и супер-блестящими шариками.
Этот прожектор подсвечивает два красных и два синих светящихся светодиода, которые идеально подходят для устранения дорожных кризисов. Его питает перезаряжаемая литий-частицевая батарея, что, возможно, объясняет его отличные характеристики. В отличие от других потрепанных моделей, которые быстро разряжаются, он обеспечивает более продолжительное время работы. Вы также можете использовать его для зарядки мобильных телефонов, так как он выделяет два порта USB сзади.
Прожектор Hallomall 15W 24LED имеет поворотную головку, что позволяет охватить обширную территорию.Вы можете использовать его более чем на 360 градусов, не двигая рукой. Он имеет рейтинг водонепроницаемости Ipx5, что делает его надежным водонепроницаемым фонарем для различных упражнений на открытом воздухе.
В мире есть тысячи замечательных строителей с первоклассными деталями и гениальными концепциями, но когда дело доходит до проводки, общий подход состоит в том, чтобы спрятать все за некоторыми панелями и прикрепить две стяжки.
Хотя это наверняка сработает, потратить несколько часов на организацию и оптимизацию проводки — беспроигрышный вариант.
Ваша машина станет безопаснее, чище, и вам больше не нужно будет все прятать;).
Это может сэкономить ваше время на последующую отладку проблем или обновление компонентов без их полной переустановки.
Электроэнергетика — не очень сложная область.
Это опасно, если вы не знаете, что делаете и что может быть опасно.
Помните, что здравый смысл — отличное средство для того, чтобы не умереть в процессе.
Прежде всего следует упомянуть тот факт, что в разных странах действуют разные законы об электричестве.
Они могут быть очень (слишком) строгими, не относящимися к делу (опасными), разными юнитами или разными цветами.
Это руководство пытается быть как можно более глобальным, но не считайте само собой разумеющимся, что все применимо в вашей стране.
Если у вас есть сомнения, обратитесь к местным правилам.
Сеть
[https://en.wikipedia.org/wiki/Mains_electricity (резюме статьи в Википедии)]
Электроэнергия — это источник переменного тока общего назначения для вашего дома. Номинальное напряжение составляет 110 В (вольт) для Северной Америки, Японии и некоторых стран или 230 В для большей части остального мира. Большинство наших машин работает от однофазной сети. Они должны подключаться к трехполюсной электрической розетке, состоящей из следующего:
L — для живого, также известного как горячий или фазовый.Он проводит переменный ток в ваш дом. Это главный источник опасности! Вы никогда не должны работать с , когда он подключен к розетке . Вы не должны касаться открытых частей, подключенных к L , когда он подключен.
N — нейтраль. Он замыкает электрическую цепь, оставаясь при напряжении около 0 В. Нейтраль соединена с землей (землей) и поэтому имеет почти такой же электрический потенциал, как и земля. Это предотвращает превышение напряжения в цепях питания за пределами земли, например, при ударе молнии или возникновении иного заряда.
Заземление Провод или заземление (пишется GND, P или PE) соединяет шасси оборудования с землей как для защиты от неисправностей (поражение электрическим током).
Питание постоянного тока обеспечивается блоком питания (БП).
Источники питания имеют вход для сети (L, N и PE) и несколько выходов постоянного напряжения фиксированного значения. Наши машины обычно используют блок питания 12 В или 24 В. БП% V часто встречаются для электроники. Co2-лазеры имеют свой собственный источник питания.
Электропитание постоянного тока при этих напряжениях не опасно.
Вы начнете чувствовать небольшой укус при 24 В. Кстати, вы всегда должны работать со своими электрическими компонентами без питания, потому что крошечная цепь, работающая на 3,3 В, не понравится, когда к ней по ошибке прикоснется провод 24 В.
Как было замечено ранее, земля предназначена для безопасности.
В случае неисправности, например, из-за оборудования, обрыва провода или ослабления винта, токопроводящие части вашей машины могут оказаться под напряжением!
И нет никакого способа обнаружить его, пока вы (или ваши дети, или ваши домашние животные) не прикоснетесь к нему.Поскольку мы не любим барбекю-сюрпризы, есть простой способ предотвратить это: заземлить все .
Вот несколько примеров того, что можно сделать на земле:
ваше шасси из алюминиевого профиля
Ваша подставка для кровати с подогревом 230 В
Металлический корпус вашего лазера
Кроме того, заземление этих больших токопроводящих частей поможет от статических электрических разрядов и предотвратит их повреждение вашего нового смузи.
У вашего дома есть защита.Они отличаются в соответствии с вашими местными правилами. В случае неисправности электрооборудования они могут быть слишком медленными, чтобы среагировать, поэтому добавление предохранителя в сеть вашего устройства — хорошая идея. Вы можете купить красивые воздухозаборники со встроенным предохранителем, например, этот:
Для большей мощности лучше использовать автоматический выключатель, поскольку он быстрее реагирует в случае проблемы (предохранитель должен расплавиться).
Еще быстрее RCCB (автоматический выключатель остаточного тока) будет проверять токи, выходящие на нагрузку и возвращаемые от нее, и сравнивать их.Если разница больше фиксированного порога (обычно 30 мА), он откроется.
Обработка цепей
Начнем наш тур по кабельным джунглям. Вот несколько основных советов по их выбору. Некоторые простые, но, тем не менее, важные понятия, потому что кабели могут перегреться и потенциально загореться, если они имеют неправильный размер или изнашиваются из-за неправильного снятия натяжения.
Томас Сандалерер проделал большую работу, возобновляя эту главу в этом видео:

Здесь не так много выбора, вам нужно выбирать между одножильным и многожильным проводом.У обоих есть свои плюсы / минусы:
Сплошной сердечник или одножильный дешевле в производстве, сохраняет форму при изгибе и может использоваться в винтовых клеммах без использования наконечников. Однако они быстро выйдут из строя, если их использовать на движущихся частях, так как слишком большое растяжение и сжатие меди приведет к ее поломке.
Многожильный провод немного дороже, но он гибкий и поэтому больше подходит для повторяющихся движений. Однако они не сохраняют свою форму так же хорошо, как цельные, поэтому вам понадобится немного больше кабелей, чтобы все было в порядке.Также рекомендуется использовать на них наконечники при использовании винтовых клемм, чтобы соединить все крошечные провода вместе.
Убедитесь, что любой провод, который вы выберете, действительно медный, так как более дешевые медно-алюминиевые провода намного легче ломаются под нагрузкой и со временем выходят из строя в большинстве разъемов.
Другой хорошей альтернативой является провод с силиконовым экраном, который используется в электромобилях с дистанционным управлением. Это немного дороже, но на самом деле идеально подходит для работы.
Экранированные кабели окружены металлической сеткой, обеспечивающей защиту от электромагнитных помех (EMI).Они могут препятствовать тому, чтобы силовой кабель, такой как кабель VFD (частотно-регулируемого привода), издавал сильный шум, который мог вызвать проблемы с другими проводами вокруг него. Экранирование лучше всего обеспечивает защиту от электромагнитных помех на линиях передачи данных с более низким энергопотреблением, таких как кабель USB или Ethernet.
В нашем случае экранированные кабели не требуются, если только вы не используете ЧПУ со шпинделем с ЧПУ или мощные лазерные трубки.
Примечание
Экранирующую сетку нельзя рассматривать или использовать в качестве заземляющего кабеля. Он может работать на маломощном принтере постоянного тока, но если в вашей установке используется какая-либо сеть переменного тока, это потенциально может вызвать смертельный отказ .
Используйте запасной провод внутри кабеля, если он доступен и вы используете многожильный кабель, или проложите новый / отдельный провод для заземления. Сам экран должен быть подключен к заземлению на стороне контроллера, а не на приводе или конце захвата, и не должен использоваться в качестве источника заземления для всего, к чему вы подключаете провод.
Теперь, когда вы знаете, какой тип использовать, нам нужно выбрать размер провода:
Размер провода (сечение) определяет, какой ток вы можете безопасно пропустить.Провода недостаточного размера будут выделять тепло, а изоляция может расплавиться, что приведет к короткому замыканию или возгоранию. Когда сомневаюсь, одно правило: Больше — безопаснее!
О размерах проволоки можно говорить по-разному. Две сети — AWG (для американского калибра проводов) и ² мм (метрическая система). После обозначения AWG следует число. Не запутайтесь, большее число указывает на меньший диаметр провода, а небольшое число указывает на больший диаметр. Вы можете найти таблицы преобразования между двумя устройствами в Интернете, но нас больше интересует, сколько ампер может выдержать каждый размер:
~ AWG ~ Максимальный ток
24 0.577 А
22 0,92 A
20 1,5 A
18 2,3 A
16 3,7 A
14 5,9 A
12 9,3 A
10 15 A
8 24 А
6 37 A
~ мм ² ~ Рекомендуемый ток ~ Максимальный ток
0.2 A A
0,3 A A
0,5 0,5 A 1,5 A
0,75 2,5 A 5,0 A
1,0 3,0 A 10,0 A
1.5 6,0 A 15,0 A
2,5 15 A 25 A
4,0 20 A 40 A
6,0 25 A 60 A
10,0 40 A 100 A
Источники:
AWG: http: // www.powerstream.com/Wire_Size.htm мм ²: https://www.hoelzle.ch/technik/set_kabelquerschnitte_f.php
В качестве заключения и с использованием уровней видео Томаса:
Уровень 1 — датчики, индикаторы, термисторы, малые шаговые (менее 1,5 А, как NEMA17) ограничители, компьютерные вентиляторы
с проводом AWG20 или 0,5 мм ²
Уровень 2 — Нагреватели Hotend, двигатель большего размера (более 1,5 А, как NEMA23), сеть электропитания, нагревательные пластины 230 В переменного тока
AWG12-18 или 1.5-2,5 мм ²
Уровень 3 — низковольтные нагревательные элементы (12-24 В постоянного тока) или любой энергоемкий (большой ток) элемент
AWG10 и более или 2,5 мм ² и более
Цветовая кодировка вашего провода — простой способ идентифицировать их позже, просто взглянув на них.
Цветовая кодировка обычно регулируется электрическими законами страны. Вот самое главное:
Коричневый, черный или серый для Live
Голубой или белый (США) для нейтрали
Желто-зеленый для Земли
Хотя наши машины обычно работают от 12-24 В постоянного тока, рекомендуется зарезервировать хотя бы нейтральный и земляной цвет.Используйте хотя бы цвет для + и GND вашего источника постоянного тока.
Пример распространенных цветов, используемых в Швейцарии:
Дополнительная информация: http://www.electronicshub.org/electrical-wiring-color-codes/
В этой главе вы найдете полезные компоненты, используемые в электрическом шкафу для создания красивых и чистых машин.
Идея состоит в том, чтобы показать вам, что существует на рынке, как это называется, чтобы вы могли это найти.
Вы сможете найти этот товар в таких магазинах, как aliexpress, banggood, ebay и т. Д.или на месте у электрика или лучших шкафов (правильный термин?) .
Опять же, примите это как понимание того, как мы работаем в промышленной электротехнике.
Вот несколько вещей, которые вы можете использовать для управления своими проводами и кабелями, а также пневматическими или водяными шлангами, трубками накаливания и т. Д.
Кабельный короб
изображение http://smoothieware.org/local—files/how-to-wire/Wiring-Ducts.jpg изображение http://smoothieware.org/local—files/how-to-wire/20160402-Eustathios-3.jpg Также называются канатные дороги, кабельные каналы. Прорези очень удобны, провода могут входить и выходить, где вы хотите. Если у вас есть горячая точка, полная кабелей, вы можете отрезать некоторые части, чтобы расширить слот. Просто отрежьте до нужной длины и прикрутите. Они бывают разных размеров, ширины и высоты, выберите время, чтобы выбрать правильный. 20×20 мм отлично подходит для алюминиевого профиля 2020 года выпуска. По возможности используйте винты с плоской головкой или, по крайней мере, без острых краев, которые могут повредить ваши провода. Основным недостатком является то, что вам иногда приходится жертвовать пространством, чтобы разместить их, особенно внутри электрических шкафов или, скажем, в области электроники вашего принтера.
Сетчатые рукава и спиральная пленка
Полезно для соединения движущихся частей на небольшом расстоянии, например, тележек экструдеров. Они не являются мозгом для использования, но после того, как они собраны, не самое лучшее добавлять новые провода внутрь.
Цепи тормозные
Святой Грааль для фрезерных станков с ЧПУ, но они идеально подходят и для небольших 3D-принтеров. Как и кабельные короба, они доступны в разных размерах по метрам (а). Не волнуйтесь, если длина слишком велика для вас.Вы можете просто удалить некоторые элементы, пока не получите нужную длину. Вы найдете два типа: один закрытый, другой может быть полностью открыт (чтобы вам было удобнее добавлять новые провода).
Клеммы
Вы, вероятно, хорошо знаете клеммы как элементы на плате управления, к которым вы подключаете провода. Я хотел бы представить еще один тип клемм, используемых в промышленности, чтобы упростить электромонтажные работы. Они выполняют те же функции, что и клеммные колодки с винтовыми зажимами: соединяют цепи вместе.Если винтовые клеммы имеют только 2 точки подключения, эти промышленные клеммы могут иметь до 4 точек подключения и могут быть многоуровневыми для экономии места. Они существуют в разных размерах для разных размеров провода. Стандартный размер составляет до 2,5 мм2 (awg13), но вы можете найти меньшие с ограничением 0,5 или 0,75 мм2 (awg18 или 20), опять же для экономии места.
Точки соединения могут быть пружинными зажимами или винтами. Винт, как правило, является «старым» способом, в то время как зажим проще, быстрее и менее подвержен обрыву проволоки (винт слишком затягивается).Для винтовых соединений требуются обжимные наконечники на гибких проводах.
Слева: 2-уровневая клемма с 3 точками подключения зажимов на каждой.
Каждый терминал или стадия терминала может быть соединена мостом со своими соседями (красным справа). Мосты можно купить любой длины от 2 до 10 или 20. Чем длиннее, тем лучше, так как вы можете потом их разрезать.
Например, сделайте 2 группы соединенных мостом клемм и используйте каждую для легкого распределения питания + и — из одного места и избавьте вас от ужасных спагетти, переходящих от одного компонента к другому, к другому и… Вы можете сделать это для любого напряжения на вашем компьютере.
Используйте их как проводное соединение между внутренней и внешней частью вашего блока управления. Внизу: внутренняя проводка шкафов идет от нижнего кабельного канала, верхние кабели идут к исполнительным элементам, датчикам и т. Д.
Example_01
Обжимные соединители
Опрессовка разъемов — это дешевый и простой способ подключения наших электрических компонентов. Доступно много типов. Наиболее известны Dupont, Molex или простые заголовки, которые можно найти на Arduino и т. Д.
Smoothieboard поставляется с полным набором разъемов Dupont для шаговых двигателей, упоров и термисторов.Они требуют некоторой сноровки, и мы настоятельно рекомендуем вам купить дешевый инструмент для обжима в одном из ваших любимых азиатских интернет-магазинов. Это продлится вам жизнь и сэкономит много времени (и гнева).
Как к
Операция обжима довольно проста:
зачистите около 2 мм провода
поместите штифт на обжимной инструмент, немного затяните
поместите зачищенный кабель внутрь штифта, вам нужно «почувствовать» правильную глубину, есть два выступа на штифте, один кусает медь, а другой изоляция для лучшей защиты от тяги.
Закончите движение обжимного инструмента.
Вы можете настроить инструмент на более или менее обжатие штифта, удалив винт и повернув диск сбоку (см. Рисунок выше).
Источники:
Авиационный тип
Разъемы так называемого авиационного типа дешевы, обеспечивают более надежное соединение, чем обжимные разъемы, показанные выше. Они также доступны во многих конфигурациях в зависимости от количества штифтов и их размера.Контакт необходимо припаять, убедитесь, что у вас есть паяльник. Эти разъемы отлично подходят для подключения корпусов контроллеров, см. Примеры внизу этой страницы.
Наконечники
Удалите очень маленький винт, чтобы открыть разъем, и постарайтесь не потерять , заменив его на черную часть во время работы внутри
Номера контактов
написаны на внутренней и внешней стороне черной части, поэтому вопросов о виде спереди или сзади не возникает.
, так как он устанавливается снаружи корпуса, обязательно пропустите провода через отверстие перед пайкой (кажется логичным, но… нет, подождите и посмотрите)
Перемещайтесь между шагами с помощью боковых стрелок. id = Пайка | interval = 60000 | imageMain = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-5.jpg | imageMainCaption = Сначала зачистите кабель нужной длины и скрутите его. Нагрейте паяльник, я в основном использую его при температуре около 350 ° C, очищаю жало и наношу припой для лучшей передачи тепла на провод. | image01 = http: // chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-6.jpg | image01Caption = Затем нанесите наконечник паяльника за провод, ближе к концу, затем нанесите припой с другой стороны и проведите обоими вдоль зачищенного участка. | image02 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-7.jpg | image02Caption = .. и поэтому припой последует. Готово ! | image03 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-9.jpg | image03Caption = Сторона разъема: нанесите припой на наконечник, нагрейте контакт и нанесите припой.| image04 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-10.jpg | image04Caption = Затем, держа паяльник в одной руке, провод в другой, нагрейте штырь, прикладывая провод, оба должны расплавиться. Снимаем утюг и остужаем. Сделано снова!
Напоминания и советы:
Будьте осторожны с утюгом: прикосновение к нагретым частям может серьезно обжечь руки (или что-то еще, если проявить немного таланта)
Не забудьте отключить утюг, когда закончите свою работу (Очень плохое отопление помещения…)
Используйте только бессвинцовый припой, ваши легкие скажут вам спасибо позже.Некоторые используют небольшой вентилятор, чтобы отвести воздух.
Регулярно очищайте наконечник припоя
Очень скоро вы почувствуете необходимость в третьем или четвертом плече при пайке; проявите изобретательность и используйте зажимы, груз, тиски, подружку и т. д., чтобы помочь вам.
На самом деле не забудьте отключить эту чертову штуку.
100% »
Пайка жесткая …
… До того дня, когда вы откроете для себя волшебство «флюса».
Паяльный флюс значительно улучшает работу и превращает пайку в удовольствие.
Если паять не любите, возможно, вы просто забыли купить флюс.
Просто возьмите бутылку или ручку с флюсом, нанесите обильно, затем припаяйте, как обычно, и все будет отлично.
Нет ничего лучше примера. Вот краткий пример проводки на молнии вокруг клеммной колодки (это может быть ваша смузи-плата, блок питания, шаговый драйвер или что-то еще)
Перемещайтесь между шагами с помощью боковых стрелок. Для наглядности последними применяются неразрезанные стяжки.Для наглядности я использовала застежки-молнии среднего размера. Для реального проекта отрегулируйте размер в зависимости от количества проводов и их калибра.
id = ZiptieWiring | interval = 60000 | imageMain = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-8.jpg | imageMainCaption = Start: Несколько одноуровневых и многоуровневых терминалов | image01 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-13.jpg | image01Caption = Используемые инструменты (удалите обжимной инструмент;)) | image02 = http: // chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-14.jpg | image02Caption = Шаг 1: соедините всю сторону элемента, отрежьте проволоку достаточно длинной, чтобы пройти туда, где они должны заканчиваться, как вы запланировали, и добавьте дополнительную длину | image03 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-15.jpg | image03Caption = Для примера я просто проложу провод к другой стороне клемм в форме буквы C и соединю их здесь | image04 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-16.jpg | image04Caption = Шаг 2: Начнем с самого дальнего провода, сгруппировав их вместе. Я выбираю 2 терминала | image05 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-17.jpg | image05Caption = Шаг 3: Затем я делаю угол 90 ° с первыми проводами, то же самое с секундами, и соединяю их вместе | image06 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-19.jpg | image06Caption = Добавление третьего | image07 = http: //chibidibidiwah.wdfiles.com / local — files / how-to-wire / 20161206-smoothie_wiring-21.jpg | image07Caption = И так далее … | image08 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-22.jpg | image08Caption = … до конца стороны. На этом эта «сторона» готова. | image09 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-24.jpg | image09Caption = Шаг 4: Подготовьте поворот на 90 °. Сначала я удваиваю последнюю застежку-молнию, но не затягиваю ее полностью, чтобы можно было двигать.| image10 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-27.jpg | image10Caption = Затем сдвиньте его на несколько см дальше. Поскольку проволока почти не болтается, она не должна перекрещиваться. | image11 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-28.jpg | image11Caption = Шаг 5: Теперь поверните на желаемый угол и радиус. Отрегулируйте длину между внутренними и внешними кабелями, чтобы все выглядело гладко (!), И затяните стяжку. | image12 = http: // chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-29.jpg | image12Caption = Шаг 6: Чтобы провода оставались прямыми, удвойте последнюю стяжку-молнию … | image13 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-30.jpg | image13Caption = … и сдвиньте его. Затяните это. | image14 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-31.jpg | image14Caption = и так далее … На этом этапе у вас могут быть провода, выходящие или входящие в «пакет», выполните шаг 3 | image15 = http: // chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-33.jpg | image15Caption = В моем случае я сделал второй угол 90 ° | image16 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-34.jpg | image16Caption = Шаг 7: Добавьте стяжку-молнию перед первым выходным проводом (ами), соедините ее / их и снова добавьте стяжку-молнию после. Повторять до конца … | image17 = http: //chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-39.jpg | image17Caption = Все подключено, пересечения почти нет (в какой-то момент у вас будет несколько соединений с более сложной проводкой) | image18 = http: // chibidibidiwah.wdfiles.com/local—files/how-to-wire/20161206-smoothie_wiring-41.jpg | image18Caption = Вид снизу
Напоминания и советы:
Всегда подключайте одну сторону, аккуратно проложите провод к другому (-ым) концу (-ям), затем обрежьте и подключите.
Всегда добавляйте дополнительную длину провода. Стоит он не так уж и дорого и сэкономит ваше время, заменяя слишком короткие.
Не стесняйтесь застегивать молнии.
Вы получите более красивые шкафы, если разместите все застежки-молнии одинаково
Это пример. Не стесняйтесь комбинировать стяжки с канатными дорогами или рукавами в зависимости от ваших потребностей.
Сделать:
зеленые разъемы (феникс)
примера (спросите в сообществе googleplus фотографии и выберите лучшее)
кабельные вводы с инструкциями (следующий я сделаю)
Как подключить заземление, стопорная шайба
Инструменты изображения
Выделите чье-то видео на собрании Teams
Выделить видео — это все равно что закрепить его для всех на собрании. Если вы организатор или ведущий, вы можете выбрать любое видео (включая ваше собственное) в качестве основного видео, которое люди будут видеть.
Примечания:
Вы не сможете выделить видео, если для просмотра выбран режим «Большая галерея» или «Вместе».
Если вы записываете встречу, на которой выделяется чье-то видео, видео не будет выделено в записи. Однако это всего лишь временное ограничение — следите за обновлениями.
На данный момент вы можете выделять только одно видео за раз.
В центре внимания чужое видео
Есть несколько способов сделать это:
Щелкните правой кнопкой мыши видео самого человека и выберите в меню Spotlight .
Вы также можете выбрать Показать участников , чтобы увидеть список всех участников собрания . Найдите имя человека, чье видео вы хотите выделить в списке, щелкните его имя правой кнопкой мыши и выберите Spotlight .
Когда вы будете готовы завершить выделение, щелкните еще раз правой кнопкой мыши и выберите Остановить выделение .
Подчеркните собственное видео
Чтобы выделить свое видео для всех остальных:
Выбрать Показать участников .
В разделе Участники щелкните правой кнопкой мыши свое имя и выберите В центре внимания.
Щелкните правой кнопкой мыши еще раз и выберите Остановить выделение для выхода.
Когда чье-то видео выделяется, это будет основное видео, которое все участники собрания увидят на своем экране.
На данный момент вы не можете запускать или останавливать внимание к мобильному приложению, но когда кто-то, использующий настольное приложение, выделяет видео, это видео будет выделено для вас так же, как и для людей на настольном компьютере.
Когда вы выделены, вы увидите значок в верхнем левом углу вашего видео:

Когда выделяется другое видео, это видео будет самым заметным на вашем экране, и вы увидите значок прожектора в нижнем левом углу:
Когда чье-то видео выделяется на собрании, оно будет основным видео, которое вы увидите на Surface Hub.
На данный момент вы не можете начинать или останавливать внимание на Surface Hub, но когда кто-то, использующий настольное приложение, выделяет видео, это видео будет выделено на Surface Hub так же, как это делается для людей на настольных компьютерах или мобильных устройствах.
Прожекторы
против прожекторов: в чем разница?
Мы создали этот ресурс, чтобы ответить на некоторые часто задаваемые вопросы клиентов о прожекторах и прожекторах:
В чем разница между прожектором и прожектором?
Какой тип луча мне нужен для моего проекта освещения?
Как я могу узнать ширину луча моей лампочки на определенном расстоянии?
Во-первых, давайте рассмотрим основы:
Прожектор излучает узкий луч света, обычно не более 45 градусов.Этот луч более концентрированный, его легче наводить и контролировать.
Прожектор может иметь угол распространения луча до 120 градусов. Он может освещать большее пространство с такой же мощностью и световым потоком, что и прожектор.
Использование прожекторов и прожекторов:
При выделении определенных точек, таких как экранные объекты, настенные рисунки, архитектурные детали или элементы ландшафта, используйте прожектор.
При освещении больших площадей, таких как проезды, сцены, склады, парковки или любые другие области, требующие широкого равномерного освещения, используйте прожектор.
Определение ширины луча:
При планировании схемы освещения не всегда полезно знать ширину луча света в градусах. Было бы намного проще узнать ширину луча в футах с заданного расстояния. К счастью, есть простая формула, которая поможет вам в этом разобраться:
Угол луча x 0,018 x Расстояние от лампочки = Ширина луча
Итак, если у вас есть прожектор на 80 градусов и вы хотите узнать, насколько широк будет луч на расстоянии 10 футов, просто произведите математические вычисления:
80 градусов x 0.
Какой провод использовать для точечных светильников: Какой кабель выбрать для освещения

Какой кабель выбрать для освещения

Конструкция и сечение

Условия эксплуатации

для подвесных (гипсокартонных), натяжных потолков, выбор

Что такое точечный светильник

Виды, конструкции, разновидности

По назначению

Напряжение питания и степень защиты

Поворотные и нет

Накладные

Количество ламп

Размеры

Тип используемых ламп

Установка светильников в ПВХ панели — последовательность монтажа и подключения

Особенности панелей ПВХ

Использование светильников с пластиковыми панелями

Подготовка пластиковых панелей

Монтаж светильников в ПВХ-панели и подключение к сети

Размещение

Кабели

Соединение

Схема подключения

Монтаж точечных светильников в пластиковый потолок

как подключить точечные, светодиодные светильники, слоты на подвесном потолке, схема подключения, как подсоединить, устройство, как сделать проводку, как провести

Как выбрать светильник для потолка и схему подключения

Рекомендации по подключению

Инструкция по установке потолочных светильников

В завершение

Подключение точечных светодиодных светильников при помощи клеммников WAGO

Перечень материалов, которые я использовал:

Последовательность установки LED светильников:

Обзор лучших перезаряжаемых прожекторов 2021 года

Полное руководство по выбору лучших перезаряжаемых прожекторов

Характеристики

Источники энергии

Режим

Качество сборки и материалы

1. Стэнли Fatmax SL10LEDS

2. Stream light 44900 Прожектор путевых точек

3. Тактический портативный прожектор Uonline

Добавить комментарий Отменить ответ
