Монтаж профиля для гипсокартона: пошаговая инструкция

Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

Профиль для гипсокартона: характеристика и общие сведения
Основные виды металлического профиля под гипсокартон
Особенности крепления металлического профиля
Особенности установки профилей под гипсокартон по периметру помещения
Монтаж профиля для гипсокартона направляющего типа
Монтаж профиля гипсокартона своими руками: вертикальные участки
Установка горизонтальных фрагментов из металлического профиля

Профиль для гипсокартона: характеристика и общие сведения

Гипсокартон является материалом, достаточно простым в применении.

Однако, для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.

Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.

Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.

Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:

деревянные;
металлические.

Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.

Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:

высокую стойкость перед всеми внешними воздействиями;
доступность приобретения;
простота и надежность в использовании;
длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
данный профиль легко поддается реставрации;
разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.

Основные виды металлического профиля под гипсокартон

В соответствии с назначением все профили под установку гипсокартона разделяют на:

основные;
направляющие.

Размеры профиля для гипсоскартона варьируются в соотношении с особенностями конструкции, которая из него возводится.

Первый вариант имеет маркировку Пс и ПП. Он предназначен для мест, с высокой нагрузкой. Именно на данный тип профиля и крепятся гипсокартонные листы. Два варианта направляющего профиля различаются по краям в виде буквы П или С.

Для направляющего профиля существует маркировка ПН. Он является горизонтальной планкой, которая является основой для крепления вертикальных стоек. Именно данный профиль образует основу стального каркаса.

Предлагаем ознакомиться с основными вариантами профиля для гипсокартона, изготовленного из металла:

ПН — представляют собой направляющие профили потолочного назначения, так как именно на них крепится гипсокартон, используемый в процессе отделки потолков;
ПП — разновидность потолочного основного профиля, используется в процессе фиксации гипсокартона на потолке, его фиксируют по периметру комнаты, при установке подвесных потолков;
ПН — профили стенового назначения, выполняют функцию вертикальной стойки в стеновых конструкциях.

Совет: Пс профили используют частично, то есть они устанавливаются отрезками, с целью экономии материала. На конечном качестве конструкции это никак не сказывается.

Существует еще два варианта профилей, которые используются нечасто:

угловые — помогают сформировать углы гипсокартонной перегородки, они устанавливаются непосредственно на уже вмонтированный гипсокартон и защищают его от воздействия разного рода механических раздражителей, при обустройстве потолка угловые профили фиксируют по периметру, при обустройстве стен они крепятся на полу и потолке;

арочные — применяются в процессе сооружения арок, кроме того, с его помощью формируют радиусные и разного рода асимметричные формы стен или перегородок, для фиксации такого профиля достаточно простых саморезов.

Учтите, что максимальный радиус сгибания арочного профиля составляет 50 см, при большей нагрузке, существует риск разрушения конструкции.

Особенности крепления металлического профиля

Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

Учтите, что основа металлической каркасной конструкции — профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

Особенности установки профилей под гипсокартон по периметру помещения

Для начала следует сделать разметку плоскости по которой будет производиться установка каркаса. Далее подготавливают инструменты в виде:

двух отвесов;
лески;
линейки;
молотка с гвоздями;
мела.

Для фиксации отвеса на стене используются гвозди, он должен быть закреплен на потолке, но свисать до пола. Второй отвес крепится таким же образом. Учтите, что отвесы не должны ни с чем прикасаться, так как нарушится ровность вертикали.

По стене натягивается леска в трех местах: сверху, снизу и по центру. Самая высокая точка на стене будет служить местом установки металлического каркаса. Отступая от нее место, проверьте точность разбивки. Параллельно заранее натянутой леске, натяните еще одну ее часть у боковой стенки. Соедините участки лесок, расположенных на двух стенах с помощью линейки, таким образом, сделайте метки по расположению плоскости.

Повторите данную процедуру со всеми остальными стенами и с потолком. С помощью правила и мела начертите периметр конструкции.

Монтаж профиля для гипсокартона направляющего типа

Чтобы дальнейшая конструкция из профилей была ровной и правильной, необходимо прежде всего правильно зафиксировать направляющий профиль, который является основой каркаса, принимающей на себя большую часть всей нагрузки.

Чтобы закрепить направляющий профиль потребуется наличие:

перфоратора;
электрической дрели;
молотка;
крепежей;
ножниц по металлу;
пассатижей.

Установите направляющий профиль на стену, согласно заранее произведенной разметке. Чтобы было удобнее работать, лучше весь процесс начинать с нижней части. Отступите от верхней части профиля 0,3 м, и просверлите отверстие, которое должно быть на несколько миллиметров больше, чем длина дюбель-гвоздей.

Сделайте еще два отверстия в центральной и нижней части и установите дюбель-гвозди.

Проверьте ровность всей конструкции согласно заданной разметке, при необходимости подкорректируйте профиль и забейте гвозди. Далее измерьте расстояние, которое остается до конца стены и прибавьте к нему двадцать миллиметров, так как установка направляющих производится внахлест.

Используя ножницы для резки металлических изделий отрежьте боковые участки профиля и выгните его наружу, срежьте центральную часть и выровняйте с помощью пассатижей. Установите следующую часть профиля, при этом на стыковом участке, забейте дополнительный дюбель-гвоздь.

Выставите по разметке профиль и закрепите его дюбель-гвоздями. Точно также устанавливаются все последующие направляющие профили по периметру стен и потолка. Для дополнительного укрепления всей конструкции используют дюбеля, устанавливаемые с шагом в тридцать сантиметров. Перед этим, рекомендуется еще раз проверить конструкцию на ровность и соответствие разметке.

Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

электрошуруповерта;
саморезов по металлу;
лески;
пассатижей;
правила;
карандаша;
подвеса в количестве трех штук;
молотка;
крепежей;
электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Установка горизонтальных фрагментов из металлического профиля

Горизонтальные части являются перемычками, повышающими прочностные характеристики конструкции. Данные компоненты фиксируются непосредственно на конструкции, а не на стене. С целью экономии материала, в процессе крепления горизонтальных частей профиля, следует применять принцип крепления гипсокартона, то есть устанавливать перемычки в участках, находящихся под гипсокартоном.

Учтите, что в процессе монтажа гипсокартона следует использовать принцип шахматного порядка, то есть сначала укладывается целый лист, а затем его половина. Это поможет не допустить появления длинных швов и укрепит прочность конструкции.

Для выполнения данного процесса потребуется наличие:

шуруповерта;
саморезов с ножницами по металлу;
пассатижей;
крабов;
маркера.

В месте, где поперечный профиль пересекается с вертикальной конструкцией устанавливается специальная деталь, которая называется крабом. Если ровный крест не образуется, следует выполнить такие действия:

измерьте расстояние между средними участками двух вертикалей;
отрежьте заготовку и установите на место;
с помощью маркера отметьте участки установки профиля;
с помощью ножниц по металлу отрежьте нужный участок профиля;
пассатижи помогут выровнять резы и выгнуть боковые участки под прямым углом;
установите профиль и прикрепите его с помощью саморезов;
проверьте ровность полученной конструкции.

Видео монтаж профиля од гипсокартон:

Каркас для гипсокартона на стену: как сделать, монтаж, правильная сборка, конструкция

Каркасный монтаж гипсокартона является самым популярным способом устройства подвесных потолков, перегородок, арок и других конструкций из этого материала.

Схема металлического каркаса для потолка из гипсокартона.

Если технология работ с ГКЛ понятна и усвоена, то своими руками можно сделать все, на что способна ваша фантазия в плане реконструкции и оформления помещения.

Но самое главное — научится тому, как сделать каркас под гипсокартон. Он является основой любой конструкции, поэтому к его монтажу предъявляются особые требования.

Материалы и инструменты, используемые для изготовления каркаса

Направляющий профиль. Он представлен изделием ПН28/27. Используется в качестве детали, удерживающей стоечный и потолочный профили на одной линии.
Потолочный профиль ПП 60/27. Он используется для монтажа вертикальных и горизонтальных стоек, различных перемычек и изогнутых фигурных деталей конструкции.
Стоечный профиль.
По всей длине изделия в центральной части есть специальные бороздки, предназначенные для того, чтобы саморезы во время монтажа конструкции было значительно проще крепить. Его также можно использовать для различного вида стоек, перемычек и изогнутых деталей.
Подвес прямой или укороченный.
Является деталью, предназначенной для фиксации стоек их металлопрофиля к стенам и потолку.
Соединитель одноуровневый краб. Предназначен для скрепления и усиления узлов из перекрещенных между собой под прямым углом профилей.
Различные соединители для профиля, которые предназначены для стыкования его отрезков.
Пружинный подвес.
Он понадобится, если при монтаже подвесного потолка конструкцию потребуется опустить более, чем это позволит использование подвесов.
Саморезы по металлу СММ 3,5/51, которые бывают двух видов: острые и с концом в форме сверла.

Схема каркаса для гипсокартонной конструкции из деревянных брусков.

Раньше гипсокартон крепили на деревянные каркасы. С появлением металлопрофиля надобность в использовании брусков отпала по причине несомненного преимущества стали:

каркас из металлопрофиля не подвержен гниению;
его не повредят древесные жучки;
он не впитывает влагу и не деформируется вследствие этого;
металлические стойки не рассохнутся, не растрескаются, не станут со временем скрипеть при подвижках пола;
профиль во много раз долговечнее дерева, дешевле его и обладает значительно меньшим весом.

Поэтому монтировать своими руками деревянный каркас для гипсокартона имеет смысл в том случае, если в вашем распоряжении достаточное количество сухого бруса, который больше некуда деть.

На тот брус, который находится в свободной продаже рассчитывать не приходится: он в подавляющем большинстве случаев является свежераспиленным и имеет высокую влажность.

Если из такого материала монтировать каркас, то вскоре он непременно деформируется, так как дерево начнет сохнуть и изгибаться.

Инструменты для монтажа каркаса.

Инструменты, которые понадобятся в процессе работ:

Перфоратор или ударная дрель.
Шуруповерт на аккумуляторах.
Уровни: водяной, строительный, лазерный.
Рулетка, маркер, карандаш, угольник.
Нож для резки гипсокартона.
Ножницы по металлу или болгарка с тонким диском по металлу.
Если решено делать каркас из бруса, то понадобятся пилы и электролобзик.

Технология монтажа деревянного каркаса под гипсокартон

Эту конструкцию несложно сделать своими руками. Но выполнить работу можно двумя способами: мягким и жестким.

Схема устройства деревянного каркаса для перегородки из гипсокартона.

Жесткий способ монтажа:

Это самый древний и простой метод, с помощью которого можно правильно монтировать деревянный каркас. Работы начинаются с разметки. Если каркас нужен для потолка, то по стенам с помощью водяного уровня и малярного шнура находится и отбивается горизонталь. Далее потолок расчерчивается на линии, по которым будет крепиться брус. Шаг между ними — 40-60 см. Если каркас нужно монтировать для стен, то аналогичная разметка производится по ним.
Начинаем своими руками делать обвязку: брус крепится по контуру поверхности, которую нужно обшить гипсокартоном. Если планируется устройство подвесного потолка, то обвязка крепится по линиям разметки на стена. Если сооружается перегородка или выравнивается стена, то бруски нужно крепить по всему периметру зашиваемой ГКЛ площади.
Последовательность этих работ такова: по всей длине брусков с шагом 30-40 см высверливаются отверстия, немногим большие, чем гвоздь, с помощью которого будем производить разметку стен. Деревянные планки прикладываются к стене и с помощью гвоздя и молотка получаем метки. Эти места высверливаются и в отверстия вставляются пластиковые дюбели 40/60 или 40/40, либо обычные чопики. Таким образом, мы своими руками сделаем обвязку.
Между брусками натягиваем леску или нитку, которые послужат ориентиром для установки вертикальных или горизонтальных стоек.
Аналогичным способом, как и в случае с обвязкой, правильно устанавливаем нужные планки.

Технология «мягкого» монтажа деревянного каркаса:

Основное отличие этого способа сборки каркаса из бруса в использовании прямых подвесов: «П»-образных скоб для работ с металлопрофилем. Благодаря им скорость монтажа конструкций значительно увеличивается.
Подвесы крепятся по линиям разметки для стоек с шагом 40-50 см.
Бруски крепятся к ним с помощью подходящих саморезов по дереву.
Технология монтажа каркаса аналогична сборке его из металлопрофиля.

Как сделать каркас из металопрофиля для стен или потолка

Разметка каркаса для гипсокартонной конструкции: 1 — подготовить карандаш, угловую линейку и уровень; 2 — используя уровень и карандаш следует сделать ровную разметку для крепления профилей; 3 — профиль прикладываем к разметке и и прикручиваем профиль к полу и стене; 4 — для разметки места крепления профиля используем отвес; 5 — собираем каркас и проверяем его ровность уровнем.

Разметка

Чтобы правильно выполнить этот важный этап работ, нужно понимать две вещи: для устройства межкомнатных перегородок, ниш, для выравнивания стен разметку начинают с пола. Здесь отмечаются линии, по которым будут крепиться профили ПН 28/27. Они должны быть строго параллельны, а расстояние между ними должно быть равно толщине перегородки или отступу от базовой стены.

Второй шаг

Правильно перенести разметку с пола на потолок. Здесь понадобится строительный отвес. С его помощью осуществляем необходимую проекцию разметки: на потолке ставится несколько точек, которые объединяются в сплошные линии.

Далее высчитываем местоположение вертикальных стоек для работ со стенами, и горизонтальных — для потолка. Шаг стоек — 40-60 см. На этих линиях делаем отметки, по которым будем монтировать подвесы.

Расстояние между ними — 40-50 см.

Устанавливаем направляющий профиль ПН 28/27

Если делаем своими руками подвесной потолок из гипсокартона, то профиль крепим по линиям на стенах. Они определяют высоту первого уровня конструкции. Следует проверить, правильно ли нанесена разметка, и соответствует ли она горизонтали. Если мы обшиваем стену, то направляющие крепим по линиям на полу и потолке.

Устанавливаем стоечный или потолочный профиль

Ножницами по металлу нарежем стойки нужной длины. В точках разметки для подвесов высверливаем отверстия под дюбели или анкеры. Если монтируется каркас для подвесного потолка, то ни в коем случае нельзя использовать пластиковые дюбели для быстрого монтажа.

Дело в том, что конструкции из гипсокартона имеют довольно большой вес и со временем саморезы из пластика вылезут и потолок деформируется. Приготовленные стойки из потолочного или стоечного профиля вставляем в направляющие и фиксируем в подвесах саморезами СММ 3,5/51.

Боковые стороны подвесов («усы») загибаем к базовой поверхности.

Технология монтажа каркаса из металлопрофиля для фигурных элементов

Технология монтажа каркаса из металлопрофиля для фигурных элементов: 1 — ножницами по металлу делаем через каждые несколько см. ; 2 — прикладывая его к линии начинаем осторожно его выгибать до нужного положения и прикручиваем; 3 — сухая гибка ГКЛ с прорезанием продольных надрезов; 4 — прикручиваем ГКЛ к каркасу.

Сначала нужно научиться правильно изгибать профиль. Для этого на стенах, потолке или гипсокартоне нужно вычертить кривую линию. Ножницами по металлу делаем через каждые 5 см. надрезы в боковых стенках ПП 60/27. Прикладывая его к линии начинаем осторожно его выгибать до нужного положения.

Для монтажа фигурных элементов: арок и различных изогнутых деталей нужно научиться правильно деформировать гипсокартон. Это позволит сделать своими руками качественную обшивку конструкции. Для этих работ лист ГКЛ должен иметь толщину не более 6 мм.

Мокрая гибка гипсокартона. С одной стороны листа делаем нужное количество неглубоких проколов, примерно на треть толщины материала с расстоянием между точками 1,5-2 см.

С помощью губки или кисти с мягкой щетиной смачиваем поверхность листа со стороны проколов. Повторяем процесс до тех пор, пока влага не перестанет впитываться гипсом. Накладываем ГКЛ на заранее приготовленный шаблон и фиксируем его.

Через 12-20 часов гипсокартон примет нужную форму и высохнет.

Сухая гибка ГКЛ. Этот способ требует внимательности и аккуратности. На одной стороне листа делаются продольные надрезы, глубиной до картона с обратной стороны ГКЛ. Эти швы фрезеруются.

То есть с помощью острого ножа снимаются фаски, угол среза которых зависит от того, какой диаметр изгиба требуется для изготовления нужной детали. Чем шире и глубже пазы, тем более плавным и крутым будет изгиб.

После этого гипсокартон крепится к шаблону, а прорезанные канавки очищаются от пыли и шпаклюются.

Технология монтажа каркаса для арки

Сначала на листе гипсокартона рисуем сам арочный изгиб, отмечаем ее высоту и ширину боковых полотен. Словом, рисуем ту лицевую сторону арки, которая нам нужна.

Электролобзиком выпиливаем эту деталь. Переносим ее в зеркальном отражении на другой лист гипсокартона. Таким образом, получим две детали арочного проема.

На стенах или в межкомнатном проеме делаем разметку.

По линиям разметки крепим направляющий профиль.

Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим.

На детали из гипсокартона чертим несколько линий, расположенных вертикально: по направлению высоты арки. Они обозначат места усиливающих каркас стоек. Кладем профиль ПП 60/27 на разметку и нарезаем по линиям планки нужной длины. Важно: нижнюю часть профилей нужно делать закругленной согласно изгибу арки.

Вертикальные стойки вставляем в направляющие и монтируем каркас.

Рулеткой измеряем длину изгиба арки и согласно замеру отрезаем профиль ПП 60/27.

Надрезаем его с обоих торцов через каждые 5 см. Изгибаем стойку по шаблону. Крепим к каркасу саморезами.

Теперь очередь работ по обшивке арки гипсокартоном.

Обшиваем каркас листами ГКЛ

В этой работе нет ничего сложного. Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим. Затем с помощью саморезов по ГВЛ монтируется гипсокартон.

Крепить его к каркасу нужно таким образом, чтобы не возникало напряжения в материале. Этого можно добиться двумя способами: крепить листы, начиная от середины и постепенно продвигаться к краям.

Или же начать монтаж с одного из углов и равномерно крепить лист по обеим его сторонам.

Нельзя плотно стыковать листы друг с другом. Необходимо оставить зазор в 2-3 мм. Если по краям отсутствуют фаски, их нужно сделать самому, срезав под небольшим углом кромку. Бывает так, что фаски забудут сделать вовремя, но ситуация эта поправимая. Нужно будет острым ножом расширить щели между листами ГКЛ. По окончании работ поверхность гипсокартона нужно протереть влажной ветошью.

Приступаем к шпаклеванию. Оно выполняется специально производимыми для этой цели смесями: Ротбандом, Кнауфом, Фюгенфюллером и др. Сухой состав разводится водой и с помощью резинового шпателя втирается во швы.

Важно зашпаклевать все места крепления саморезов. Длинные и угловые швы проклеиваются серпянкой и только после этого обрабатываются шпаклевочной смесью. После высыхания поверхности начинаем ее шлифовать с помощью специальной сетки и держателя для нее.

Но можно использовать и мелкую наждачку.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-montaja-karkasa-dlia-konstrykcii-iz-gipsokartona.html

Как своими руками собрать каркас для гипсокартона на стену?

От того, насколько правильно смонтирован каркас для гипсокартона на стену, будут зависеть и срок службы облицовки, и внешний вид помещения.

Недостаточно прочно закрепленные стойки со временем могут деформироваться, что вызовет растрескивание штукатурки в местах стыков ГКЛ или даже разрушение всей конструкции.

Но если все сделано правильно, стены любого помещения долгое время будут оставаться ровными, а ремонт можно будет свести к покраске или переклейке обоев, когда в этом возникнет необходимость.

Как подготовиться к монтажу каркаса на стену?

До того как крепить гипсокартон к стене, нужно закончить все электротехнические работы: сделать разводку электропровода, подвести его к розеткам и выключателям, местам крепления светильников.

Если за облицовкой нужно спрятать сантехнические или газовые коммуникации, проверить их на наличие протечек и устранить неполадки.

После этого разметить на стене места крепления направляющих вертикальных профилей.

Если на стене есть окно или дверь, то при монтаже потребуется установить вертикальные профили у самого проема, а сверху и снизу окна прикрепить к ним горизонтальные направляющие. При разметке такой стены лучше всего придерживаться схемы.

Разметка в этом случае должна производиться от боковых откосов окна или косяков двери к углам комнаты.Отложив 5 см от угла проема, поставить метку, через которую пройдет вертикаль.

Следующую линию можно провести на расстоянии 60 см от этой. Повторить то же самое и в другую сторону от окна или двери.

Глухую стену можно начать размечать от одного из углов, отмеряя расстояния в 60 см между линиями.

Вертикальную разметку нужно обязательно производить с использованием отвеса. Эта мера поможет в дальнейшем избежать перекоса конструкции и сделает крепление ГКЛ к каркасу быстрым и легким.

Нюанс! Кроме вертикальной разметки, для монтажа каркаса под гипсокартон потребуется и горизонтальная. Для этого на потолке нужно отмерить от стен по 5 см и провести линии. Если есть сомнения в прямоугольности стыков стен в комнате, то следует замерить диагонали помещения. При несовпадении результатов больше чем на 1 см придется выровнять углы.

Для этого следует более длинную диагональ укоротить с каждого края на половинное значение разницы между длинами. Поставив метки на местах желаемых пересечений этой диагонали с линиями стен, соединить их с углами, принадлежащими другой диагонали. Новые линии для крепления профиля на потолке пройдут теперь непараллельно стенам.

При этом четырехугольник, начерченный на потолке, будет приближен к прямоугольнику или квадрату. Диагонали при новых измерениях должны быть практически равны. Такая мера нужна для того, чтобы стыки листов гипсокартона в углах были идеально ровными.

Тогда при размещении мебели после ремонта не придется долго устанавливать крупные предметы интерьера, стараясь, чтобы они стояли ровно. Выглядеть такое помещение будет гораздо эстетичнее.

Когда разметка потолка будет закончена, надо к проведенной линии приложить конец шнура отвеса. Опустив его до пола, отметить эту точку. Перемещаясь вдоль линий, сделать насколько меток на полу по всему периметру комнаты, каждый раз опуская отвес. Готовые метки соединить прямыми линиями вдоль стен.

Какие инструменты и материалы потребуются в работе?

Измерив длину горизонтальных линий и умножив ее на 2, можно узнать количество профиля ПН, применяемого для крепления каркаса к полу и потолку. Количество профиля ПС для обрешетки можно узнать путем подсчета вертикальных линий на стенах.

При покупке нужно учесть, что часть профиля может быть случайно испорчена при работе, что потребуется такой же материал и на горизонтальные перемычки.

Поэтому приобрести надо немного больше профиля (примерно на 10-15 %). Подвесы нужно крепить с шагом 60-70 см, на каждую вертикальную линию их придется по 3-5 шт.

Итак, перед тем как крепить гипсокартон к стене, нужно подготовить:

профиль направляющий ПН;
профиль стоечный ПС;
подвес прямой;
саморезы;
дюбели;
перфоратор;
шуруповерт;
ножницы по металлу;
рулетку.

Если стены в доме деревянные, то вместо дюбелей можно воспользоваться гвоздями длиной 10 см. В кирпичных и бетонных стенах до того, как прикрепить гипсокартон на стену, придется сверлить отверстия и выполнять крепление каркаса на дюбели.

Технология сборки каркаса под гипсокартон

Когда подготовлены инструменты и закуплен стеновой профиль, облицовка стен гипсокартоном по металлическому каркасу выполняется быстро и достаточно просто. Монтаж профилей напоминает детскую игру-конструктор. Обрешетка под гипсокартон собирается в такой последовательности:

монтаж профиля на потолке;
прикрепление такого же профиля на полу;
установка подвесов на стене;
крепление вертикальных направляющих.

По размеченным линиям на потолке просверлить отверстия для дюбелей с шагом в 50 см. При помощи шуруповерта прикрепить профили ПН, стараясь располагать их так, чтобы линия разметки приходилась точно посередине профиля. Точно так же произвести монтаж профиля ПН на полу.

Прямые подвесы крепить через штатные отверстия поперек линий разметки на стенах с шагом в 60-70 см. Центр подвеса должен совпадать с этой линией. Когда будет произведена установка всех подвесов, монтируется обрешетка под гипсокартон из вертикальных профилей и перемычек между ними.

Усики каждого подвеса на линии разметки отогнуть от стены. Вставить стойку в направляющие на полу и потолке, придвинуть к подвесам так, чтобы она оказалась между усиками. При этом спинка профиля должна быть обращена к строителю, а выемка между боковинами направлена к стене.

Прикрепить саморезами стойку к усикам, а свободные части их отогнуть. Аналогичным образом выполняется установка остальных вертикальных профилей на одной из стен. Дополнительные крайние направляющие нужно располагать максимально близко к углу.

Нарезать профиль ПС кусками по 70 см и закрепить на вертикальных профилях с шагом в 1 м. Листы гипсокартона обычно устанавливают вертикально, и длины их вполне хватает, чтобы закрыть стандартную высоту стены от пола до потолка без лишних стыков.

Поэтому поперечины служат для придания прочности стеновой конструкции. Если же высота помещения больше стандартной длины листа (2,5 м), то на горизонтальных отрезках будут располагаться стыки соседних листов. Произвести крепление гипсокартона к стене, вкручивая саморезы через каждые 20 см.

Стык ГКЛ должен быть на центральной линии профиля.

Если работы по монтажу профиля были произведены достаточно аккуратно, прикрепить гипсокартон к стене будет легко. Прямые линии краев ГКЛ хорошо совпадут с центральными линиями стоек. Над и под окном обязательны крепления и к горизонтальным направляющим.

Источник: https://rusolymp.ru/remont/karkas-dlya-gipsokartona-na-stenu

Каркас для гипсокартона на стену: преимущества и основные этапы монтажа

Хотите отделывать внутреннее помещение дома или квартиры с помощью гипсокартонных листов, тогда вам стоит узнать о том, как монтируется каркас для гипсокартона на стену.

Преимущества металлопрофиля

В последнее время все чаще строители рекомендуют использовать в качестве каркаса под гипсокартон не деревянные конструкции, а металлопрофили. Связано это с тем, что последние имеют множество преимуществ, что выводит их в лидеры в этом вопросе.

Если вы решили сделать какую-либо конструкцию из гипсокартона, на первом этапе вам необходимо изучить всю информацию об установке каркаса

Идеальная геометрия позволяет избавить себя от утомительного перебирания и подбора большого количества материала из-за возможности присутствия изгибов, что встречается в деревянных брусках.
Устойчивость при изменении влажности говорит о постоянстве в размере профилей. Что касается древесины – она может разбухать или коробиться в зависимости от уровня влаги.
При использовании металлокаркаса под гипсокартон существует возможность сделать оригинальную подсветку, поскольку конструкция позволяет встраивать светодиодные ленты и светильники.
Простота в создании ниш и оформлении их нестандартной подсветкой.
В пространство между каркасом и стеной могут поместиться электропроводка, материалы для звукоизоляции и утепление.
Большой срок эксплуатации по сравнению с деревянными конструкциями. Последние через несколько лет утратят свою функциональность и не будут пригодны для дальнейшего использования.

Выбираем профили

Если вы решились делать каркас из профилей для гипсокартона, тогда для начала необходимо разобраться с видами профилей:

Существует пять основных типов профиля для каркаса под гипсокартон

Стоечный, или ПС – он производится в П-образной форме с продольными желобками. Его боковины, которые еще называют «полками», имеют размер 50 мм, при этом «спинка», или основание, возможна от 50 до 100 мм. Он идеально подходит для использования в качестве вертикальных стоек.
Направляющий (ПН) – по размерам основания идентичен стоечному, а вот ширина боковины – 40 мм. Применяется для создания рамок основной конструкции и фиксируется как к полу, так и к потолку.
Потолочный (ПП) – именно к нему и выполняется крепление листов гипсокартона.
Потолочный направляющий (ПНП) – фиксируется на стенах помещения и служит основой для установки ПП.
Угловой (ПУ) – необходим для укрепления углов жилья и изготавливается из перфорированного металла.
Арочный (ПА) – применяется при создании дверных проемов.

Дополнительные материалы и инструменты

Установка конструкции из профиля для гипсокартона предусматривает использование и других элементов и инструментов в работе:

Муфта – соединитель, использующийся, когда необходимо достичь большей длины профилей (их стандартные размеры – 2750 – 4000 мм).
Краб – необходим для прочности каркаса и используется в местах, где пересекаются профили. Его форма – крестообразная.
Прямой подвес – обеспечивает фиксацию ПП и ПС.
Ножницы по металлу – применяются для резки оцинковки. Часто для этих целей, перед тем как сделать каркас под гипсокартон, покупают болгарку. Но ее применение может привести в дальнейшем к ржавлению профиля при высокой влаге в помещении.
Перфоратор – необходим для создания отверстий под дюбеля.
Шуруповерт – поможет быстрее справиться с вкручиванием саморезов.
Отвес и уровень – обеспечат ориентацию конструкции в горизонтальных и вертикальных положениях.
Линейка, карандаш и рулетка – используются при разметке.

Определиться с необходимыми инструментами точно получиться после совершения всех подсчетов

Обратите внимание, что окончательное количество всех необходимых материалов и элементов можно узнать, только правильно сделав расчеты. При этом всегда рекомендуют профили брать с запасом, особенно если такую работу вы будете проделывать впервые.

Зачем шпаклевать гипсокартон под обои

Подготовительные работы

Прежде чем узнать, как собрать каркас из профиля для гипсокартона, необходимо провести подготовительные работе. Их главное предназначение – это нанесение точной разметки.

Если отнестись к этому этапу безответственно, тогда могут пострадать не только эстетические, но и эксплуатационные качества конструкции.

Негативные последствия такой деятельности делают возможными перекашивание каркаса, отклонения от изначальных расчетов и гораздо больший расход материалов.

Работа начинается с нанесения на пол линий по всему периметру помещения, которые и будут границей конструкции. При расчете отступа необходимо помнить, чем он ближе к стене, тем больше будет полезная площадь жилья.

Но не стоит придерживаться этого правила тем, кому необходимо спрятать за каркасом электропроводку, канализацию и другие инженерные коммуникации. Полученные линии должны быть параллельными касательно противоположных стен.

Если удалось этого достичь, тогда можно переносить разметку на потолок (делается это с использованием отвеса).

Главным этапом установки профиля является точная разметка, если эта работа будет проделана неверно может пострадать как эстетическая составляющая, так и эксплуатационная

После этого можно чертить горизонтальные линии с помощью линейки или профиля, прижатого к стене. Необходимо сделать и вертикальную разметку, при этом нужно придерживаться шага в 40 – 60 см.

Чтобы правильно рассчитать его в этом случае, измерьте лист картона, который будете использовать. По правилам один лист должен крепиться на 3 стоечных профиля.

Исключение составляют листы с шириной менее 50 см – они могут крепиться и на 2 профиля.

Окончательная сборка конструкции

После разметки можно переходить к особенностям того, как сделать каркас из профиля для гипсокартона. Первым делом стоит, используя ножницы по металлу, изготовить участки ПН необходимой длины (она зависит от параметров комнаты). Монтирование проходит в соответствии с ранее сделанной разметкой и с учетом шага в 50 – 60 см между крепежами.

Не забывайте, что углы конструкции должны быть прямыми, поэтому обязательно пользуйтесь угольником. При креплении стоит использовать только дюбель-гвозди, поскольку окончательная конструкция в итоге будет иметь значительный вес. В противном случае, например при применении пластмассовых патронов, имеющих свойство ослабевать со временем, конструкция будет провисать, а поверхность искривится.

Следующий этап – крепление подвесов к основанию. Делается это с помощью дюбель-гвоздей, а сами подвесы размещаются перпендикулярно к линии прохождения вспомогательных профилей. После можно с помощью плоскогубцев отогнуть боковые элементы подвесом, при этом угол отклонения должен быть 90° к стене.

Монтаж каркаса под гипсокартон заканчивается установкой вспомогательных профилей (планок, которые в дальнейшем будут использованы для крепления гипсокартонных листов). Сначала заготавливаем элементы необходимой длины.

Обратите внимание, что профессионалы рекомендуют делать длину рейки короче на 10 мм от предусмотренной расчетами. Это упростит работу по монтированию.

После того, как планки и подвесы были соединены, боковые элементы подвесов необходимо отогнуть внутрь либо наружу.

Для соединения профилей между собой в длину используйте соединители. При этом не забывайте, что крепление должно происходить с помощью саморезов. Если необходимо укрепить конструкцию, тогда на пересечениях применяйте краб.

Перед тем, как монтировать конструкцию, стоит определиться с тем, где будет размещено освещение и другие элементы, которые будут закреплены на стене. Эти места необходимо укрепить с помощью дополнительных профилей, поскольку здесь нагрузка будет увеличиваться.

Теперь вы знаете, как сделать каркас для гипсокартона самостоятельно. Главное, придерживайтесь всех указанных правил – и хороший результат вам гарантирован.

Источник: https://mrgipsokarton.ru/uroki/karkas-iz-profilya

Монтаж стен из гипсокартона

Этот листовой материал является в настоящее время наиболее популярным при облицовке внутренних перегородок, а монтаж стены из гипсокартона наиболее прост и производителен в строительстве. Поэтому имеет смысл рассмотреть, что такое обшивка стен этим материалом подробнее.

Разметка помещения

Первым действием, предшествующим началу строительных работ, является планировка помещения. Если принято решение для отделки поверхностей выполнить монтаж гипсокартона, следует учесть некоторые моменты.

Стандартные размеры листов этого материала составляют 1200 — 1300 х 2500 – 4800 мм при толщине от 6,5 до 24 мм. При этом практически каждый размер предназначается для выполнения своей специфической задачи.

Для снижения трудоемкости работы, уменьшения расхода крепежа и максимально эффективного раскроя материала эти данные следует учесть при планировке помещения.

Например, высота потолков считается комфортной при 2,5 метра, то соответствует размеру листа. Часто этот параметр принимается 2,53, о причинах мы укажем ниже. Аналогично и ширина помещений желательна кратной целому числу листов.

Или кратному половинным размерам, тогда раскрой материала будет оптимальным.

При определении размеров помещений нужно учитывать также и толщину внутренних простенков и перегородок, так как этот фактор также повлияет на раскрой материала. Это значит, что мы переходим уже к более глубокой детализации – к определению размеров обрешетки и подбору материалов для ее изготовления. И за каждой такой деталью кроется величина трудоемкости и финансовые затраты.

Виды гипсокартона

Исходя из свойств, заложенных разработчиками в такие стройматериалы, ГКЛ подразделяется на следующие виды:

обычный гипсокартон. Состоит из слоя гипсового теста и покрытием из картона по обеим сторонам, применяются для отделки помещений с влажностью в пределах нормы. Широко применяется по причине удобства в работе, хорошей обрабатываемости, небольшому весу и экономичности ;
ГКЛ с огнестойкими характеристиками. Удобен в применении для подсобных помещениях типа летних кухонь и других нежилых помещений. Может применяться вблизи отопительных приборов, печей и каминов;
влагостойкий гипсокартон, позволяющий его применение в условиях помещений с повышенной влажностью – банях, ванных комнатах, санузлах и прочих. Благодаря применению специальных добавок, защищен от воздействия грибка и плесени. Идеально подходит для отделки загородных домов, где влажность обычно повышена по сравнению с городскими квартирами ;
огне – влагостойкий материал, являющийся практически универсальным.

По назначению гипсокартоны подразделяются на следующие категории:

арочный – с толщиной до 6,5 мм, позволяющий большие деформации в нескольких плоскостях одновременно, такие свойства придают ему также армирующие добавки волокнистой структуры;
потолочный – толщина до 9,5 мм, облегченная конструкция;
стеновой – для отделки стен и монтажа перегородок, толщина 12,5 мм.

Источник: http://stroypedia.com/steny/montazh-sten-iz-gipsokartona.htm

Как крепить каркас для гипсокартона: 3 шага и рекомендации

Гипсокартон – это строительный материал, который состоит из наполнителя гипса с примесями и двух слоев плотного картона с одной и с другой стороны. Такой материал широко используется при внутренней отделке помещений, из него делают перегородки, подвесные потолки, выравнивают стены и т.д. Можно сказать что это универсальный материал, широко применяемый в строительстве.

Рекомендации: как установить каркас для гипсокартона на стену

Одним из наиболее часто встречающихся вариантов отделки помещений данным материалом является его монтаж на вертикальные поверхности, в частности на стены.

Для того чтобы установить гипсокартонные плиты на стены, необходим каркас, который, как правило, состоит из металлических профилей и в некоторых случаях из дерева.

Перед планировкой установки каркаса, следует учитывать электропроводку, вентиляционные короба и т. д.

Для установки каркаса понадобится несколько разновидностей профиля, специальные подвесы, инструменты, метизы.

В начале работы нужно определить наиболее выступающую часть стены, где будет возводиться каркас, сделать на полу в этом месте отметку, и перенести ее на потолок, с помощью уровня следует провести горизонтальные линии, от этой точки. Это будет основа для монтажа горизонтальных потолочных и половых направляющих.

Дальнейшие действия:

После профиль по проведенным линиям крепится к стене и потолку, после устанавливаются вертикально профили. Расстояние между каждым из них должно быть равно 40 см. Чтобы вертикальные профили не смешались, их дополнительно закрепляют несколькими П-образными деталями, проверяя при этом уровнем вертикаль.
После монтажа на всех стенах металлического профиля можно приступать к установке гипсокартонных плит на саморезы с потайной головкой. Если плиты нестандартные (меньшего размера), то стоит с помощью детали, называемой крабом, установить дополнительные горизонтальные профили.

Следует постоянно контролировать процесс с помощью уровня. Плиты крепятся к друг другу встык, впоследствии необходимо зашпаклевать стыки плит и места вкручивания саморезов.

Тонкости работы по заделке стыков гипсокартона читайте тут: https://homeli.ru/remont-i-otdelka/gipsokarton-zadelka-shvov.

Вместе с отделкой стен выполняются отделочные работы потолка. Для того чтобы сделать подвесной потолок из гипсокартонных плит следует также использовать металлический профиль.

Но при этом есть ряд особенностей:

Сначала от самой низкой точки на потолке необходимо отмерить 4 см. Далее с помощью уровня под потолком нанести отметки для горизонтального профиля, крепящегося на стены. Профиль крепится на стены по периметру с помощью дюбель-гвоздей.
На потолке на равномерном расстоянии друг от друга наносятся линии, на которых будут крепиться подвесы для профиля, который будет установлен на потолке.
После крепятся профили к горизонтальному установленному на стене, сначала поперек помещения, далее они выравниваются с помощью уровня и крепятся к подвесам, установленным в потолке. Следует продумать места усиления, где впоследствии будут крепиться какие-либо детали, светильники, подвесы для штор и т. д.
Следует также в месте стыка гипсокартонных плит установить поперечный профиль, это необходимо для того, чтобы впоследствии гипсокартонные плиты не провисали и не давали трещин.

После того как каркас для потолка собран, следует еще раз все проверить, надежность крепления и ровно ли проложены все профили с помощью уровня. После этого следует приступать к монтажу гипсокартонных плит.

С тем чтобы не промахнуться мимо профилей саморезами, следует на гипсокартонной плите также сделать разметку, которая будет соответствовать профилям на потолке.

Крепят гипсокартон с помощью саморезов с потайной головкой, расстояние между саморезами не должно превышать 30 см.

Выбрать правильные саморезы для крепления ГКЛ поможет обзор: https://homeli.ru/remont-i-otdelka/samorezy-dlya-gipsokartona.

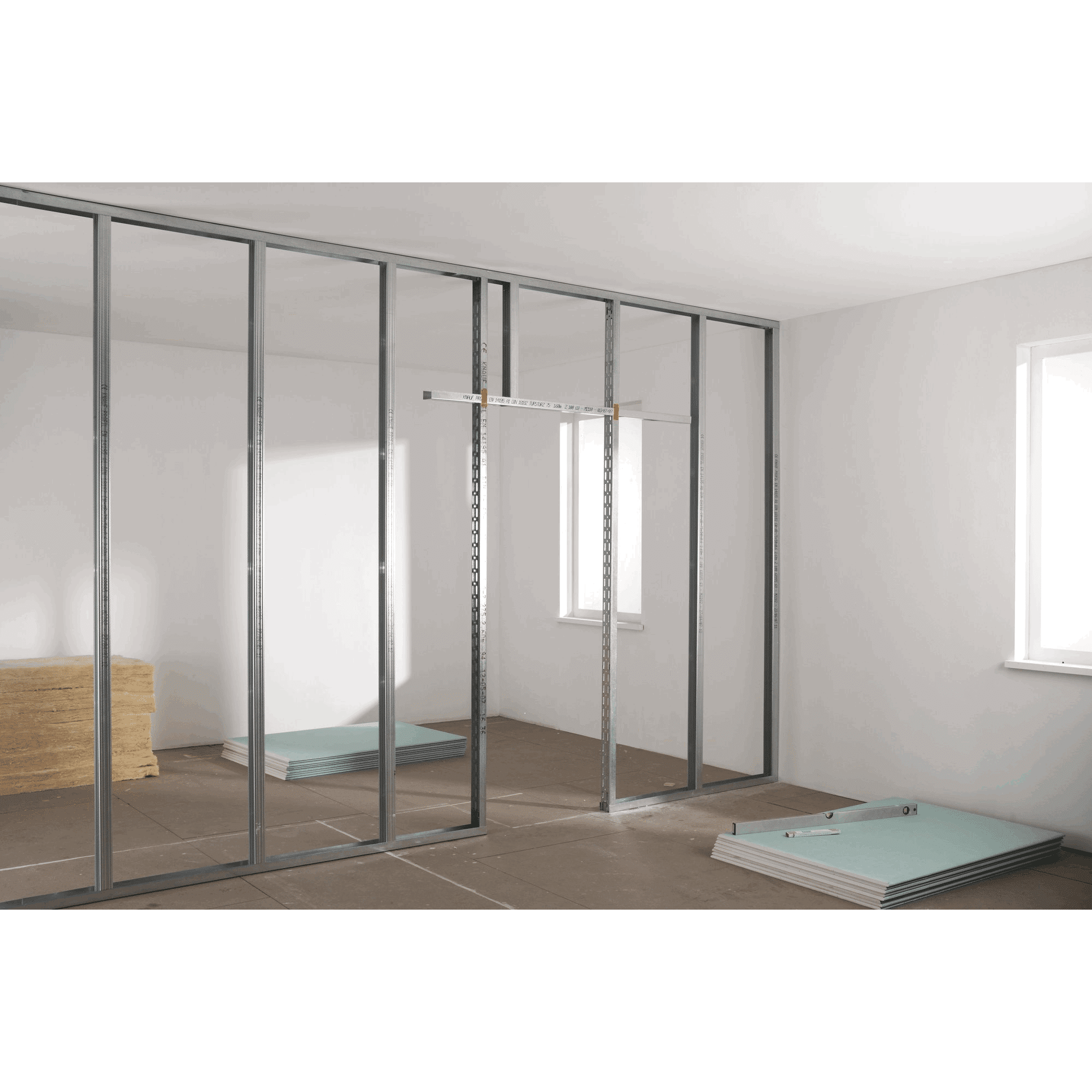

Сборка каркаса под гипсокартон для перегородок

С помощью гипсокартона можно не только выравнивать стены и потолок, но и также делать какие-либо сложные конструкции, перегородки, арки и т.д.

Для того чтобы сделать перегородку следует сначала выполнить разметку по стенам, потолку и полу, желательно при этом использовать лазерный уровень.

Далее наступают следующие этапы:

Установка вертикальных профилей, начинать их установку следует с дверных проемов, достаточно обрезать профиль по высоте и вставить его в направляющие на полу и потолке. Вертикаль контролируется с помощью уровня, также ширина проема, что в нижней части, что в верхней должна быть одинакова.
Для усиления прочности, в вертикально поставленный профиль можно вложить деревянные брусочки по всей длине профиля и закрепить их саморезами. То же самое нужно проделать и с горизонтальным профилем, закрепляемым в дверном проеме.
После вертикально устанавливаются оставшиеся профили, ширина между ними должна быть равна ширине гипсокартонных плит, но следует учесть, что на один лист должно быть три вертикальных профиля, два по краям и один по центру.

После установки профиля можно приступать к установке гипсокартонных плит, начинать следует от центральной части перегородки, постепенно продвигаясь к краям. Когда одна половина перегородки будет готова, следует на нее закрепить утеплитель, который также будет играть роль звукоизоляции.

С помощью гипсокартона и профиля можно также делать различные сложные конструкции, например собрать многоуровневые потолки, причем не только строго прямоугольной или квадратной формы, но и разнообразной радиальной.

Чтобы правильно сделать радиус необходимо в профиле сделать на равном расстоянии пропилы и после чего ему можно придать практически любую радиальную форму.

На основании чертежей профиль крепится к потолку с помощью дюбелей и саморезов. Если планируется многоуровневый потолок, то от закреплённого профиля вниз спускаются в зависимости от высоты подвеса гипсокартонных плит нарезки профиля, которые собираются между собой согласно чертежам.

Подробно о монтаже многоуровневых потолков смотрите статью: https://homeli.ru/remont-i-otdelka/potolok/mnogourovnevyj-potolok-iz-gipsokartona-s-podsvetkoj-foto.

После наступает самые ответственные этапы, это установка на всю несущую конструкцию гипсокартона:

Сначала производится крепление гипсокартонных плит к каркасу по всей горизонтальной плоскости. В местах закругления плиты обрезаются по уровню профиля.
После этого прокладываются провода, проводятся все необходимые коммуникации (вентиляция), сверлятся отверстия под лампы.

После закрепляются нарезанные куски гипсокартонных плит вертикально. Перед этим на них следует сделать надрезы. Их нужно делать на равном расстоянии друг от друга. Благодаря этому такие куски можно легко крепить практически на любой радиус.

Узнаем, как крепить каркас для гипсокартона (видео)

Крепить плиты к металлическому профилю следует тщательно, особенно в радиальных местах, и при этом не жалеть саморезов, чтобы вся конструкция держалась прочно и впоследствии не дала трещин или смещения. После останется провести только лишь отделочные работы, армировать гипсокартон сеткой и все тщательно зашпаклевать.

Источник: https://homeli.ru/remont-i-otdelka/kak-krepit-karkas-dlya-gipsokartona

Каркас из профиля под гипсокартон: обшиваем стены, собираем перегородки и конструкции

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона.

С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения.

Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

Прямые подвесы. Пригодятся при выравнивании стен и потолков.
Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
Дополнительные элементы крепления – соединители типа «краб».

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
Разметочный инструмент: уровень, отвес, рулетка, карандаш.
Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

разметку;
монтаж и соединение профилей.

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
При помощи уровня линия переносится на пол.

На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ниша из гипсокартона своими руками

Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
Монтируются вертикальные стойки с шагом 40 или 60 см.

При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

Дверной (оконный) проем

Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Гибкий арочный гипсокартон Knauf толщиной 6 мм

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Формирование арок

Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

Instagram строителя, который переехал жить в Таиланд Adblockdetector

Источник: https://mr-build.ru/konstruktsii/karkas-dlya-gipsokartona.html

Монтаж профилей под гипсокартон на стены: технология и нюансы

Затеяв ремонт в доме, возможно, вы будете делать монтаж профилей под гипсокартон на стены. Конечно, существуют различные варианты исполнения каркаса под ГКЛ, но именно металлические профили, правильно смонтированные в единую конструкцию, дают прочное и легкое основание для будущих стен.

Использование метллопрофиля для гипсокартона один из наиболее надежных вариантов для монтажа гипсокартона.

Вариант такого основания стал намного предпочтительнее в современной концепции ремонтов, ведь такой материал обладает массой преимуществ, если сравнивать с традиционным деревом. Но установка профиля для гипсокартона требует соблюдения технологий и правильного подбора материалов, иначе такая стена долго не прослужит. Что нужно знать об монтажных работах?

Необходимый набор материалов и инструментов

Установка профилей под гипсокартон требует необходимого минимума инструментов:

Измерительные: строительный уровень, рулетка, если нужно – отвес.
Для нарезки металла: болгарка, ножницы по металлу (как альтернатива – ножовка).
Электроинструмент: перфоратор, шуруповерт (дрель).
Крепежи: прямые подвесы, дюбель-гвозди, пресс-шайбы, «блошки».

Прямые подвесы – полоска металла с перфорацией, которая предназначена для жесткого закрепления конструкции к стенам.

Дюбель-гвозди – пластиковые дюбеля с шурупами, у которых вместо буравчика на конце острие как у гвоздя.

Пресс-шайба – саморез с широкой шляпкой и буравчиком. Применяется в различных соединениях по металлу.

«Блошки» («клопы») – мелкие саморезы с буравчиком, используются для соединения прямых подвесов с каркасными стойками.

Кратко о видах профиля

Весь каркас собирается из двух видов профиля.

CD – это рейка, которая используется для основных стоек и перемычек каркаса. Изготавливается в виде желоба с загнутыми краями, по всей длине имеет ребра жесткости. Для такого вида работ берут размер 60×27 миллиметров, где это, соответственно, ширина и высота полки.

UD – основа всей конструкции, или направляющая. Монтируется на поверхность пола и потолка. Изготовлен в виде буквы «П» без ребер жесткости и загибов. Размер: ширина – 28 мм, высота – 27 мм.

Оба вида этого элемента покрыты защитным цинковым покрытием, чтобы пресечь возникновение коррозии.

Это минимальный набор того, что понадобится для монтажных работ.

Монтаж профиля для гипсокартона

Некоторые технологии при монтажных работах могут отличаться у разных мастеров в некоторых мелочах. Но основной процесс един, это крепление направляющих и сборка всей конструкции. Итак, как осуществляется установка профиля под гипсокартон на стены?

Оценка и разметка

Все строительство всегда начинается с разметки и составления плана монтажных работ. Это только в телепередачах показывают отделку идеально ровных поверхностей, в реальности все не так и стены, как правило, имеют неровности.

Основным этапом монтажа каркаса является выполнение расчетов и закупка необходимого инструмента.

Осмотрев стену, с помощью строительного уровня устанавливают кривизну стен и находят самые выступающие части поверхности. Дальнейшая отметка будет ориентироваться на них.
Вдоль стены на полу делают отметку, где будет монтироваться направляющая конструкции. Не стоит делать разметку притык к поверхности, лучше сделать небольшой отступ в 10 – 15 миллиметров. Если есть значительные перепады, то расстояние увеличивается. Конечно, это уменьшит полезную площадь помещения, но сделать это
необходимо для выравнивания стен. Придется несколько отступить, если запланирована прокладка инженерных линий под ГКЛ или же утепление стен.
Такая же отметка делается на стенах слева и справа. Для удобства можно использовать разметочный шнур. Вертикальную разметку проводят, обязательно сверяясь с уровнем.

Установка направляющих профилей

Для направляющих каркасной конструкции берут UD-профиль. Он устанавливается по разметке на пол в виде перевернутой буквы «П». Крепление делают на дюбель-гвозди с шагом 500 мм.
На стены слева и справа также монтируются такие направляющие. Одним концом они вставляются в напольную рейку. Сверив уровень, их закрепляют такими же дюбелями.
Теперь закрепляется потолочная направляющая. Концы вставляют в вертикальные и прикрепляют к потолку. Для сверки правильности установки верхнего профиля посередине конструкции ставят стоечную рейку CD и проверяют с помощью уровня. Если все верно, потолочный тоже фиксируют на дюбеля с гвоздями.

Если длина стены помещения больше, чем длина направляющих реек, то их сращивают. Для этого один конец рейки вставляют в желоб другого внахлест миллиметров на 400 и соединяют между собой пресс-шайбами.

После проверки уровня расположения направляющих приступают к монтажу стоечных реек.

Установка стоек каркаса

Стойки делают, используя профиль маркировки CD.

Он производится длиной 2,5 и 3 метра, если нужно, то его обрезают до нужных параметров высоты помещения. При этом используют болгарку или другой инструмент для резки металла.
Для большей прочности в вертикальные направляющие можно завести по одной стойке, скрепив их «блошками» вместе.
Ширина гипсокартона 1200 мм, нужно расположить стойки так, чтобы стыки двух соседних листов приходились на середину рейки (по 30 миллиметров будет достаточно для закрепления каждого из краев ГКЛ).
На один гипсокартонный элемент обычно устанавливают три стоечных рейки, но лучше смонтировать четыре. Это значительно упрочнит конструкцию будущей стены.
После расположения стоек в нужном положении их прикрепляют к направляющим снизу и сверху пресс-шайбами.
Расположение всех стоечных профилей должно быть точно по уровню, что сверяют в процессе установки.
Выставив стойки и закрепив, их соединяют со стенами, используя прямые подвесы.

Пластины прикладывают к поверхности стены под стойками и маркером ставят метки, где будут забиты дюбеля.

Под дюбеля по отметкам пробивают отверстия, прикладывают пластинку и вставляют дюбель, в который забивают гвоздь.
Края подвесов подводят к стоечному профилю и жестко фиксируют, используя саморезы-«блошки». Лишние концы отгибают или срезают.

Во время фиксации профиля к подвесам не исключены подвижки стоек. Как выставить профиль под гипсокартон, избежав такой проблемы? Можно на время вдоль всей стены приблизительно на середине высоты комнаты закрепить рейку. После соединения стоек с подвесами ее снимают.

При установке каркаса сначала на стене необходимо найти самые выступающие части, а затем ориентируясь на них делать разметку.

Количество подвесов на одну стойку каркаса может быть три – четыре штуки. Сначала закрепляют все пластинки по центру, а затем уже остальные.

По высоте лист гипсокартона – 2,5 метра. Что делать, если помещение выше? Для этого в шахматном порядке в местах расположения листов делают перемычки сверху и снизу. Их также делают из CD-профиля, у которого срезают полки с обоих концов. Оставшуюся часть прикладывают к стойкам и фиксируют на пресс-шайбы.

На этом этапе установка профиля для гипсокартона считается законченной, и далее переходят к обшивке каркаса.

Что делать, если расстояние каркаса от стены не позволяет использовать прямые подвесы? Для этого отлично подходят обрезки стоек и направляющих. Взяв кусок рейки нужной длины, делают надрезы боковых полок и сгибают внутрь под прямым углом. Такой способ крепления очень прочный и позволит отступить от несущих стен на расстояние, требуемое для утепления или же прокладки каких-либо коммуникационных линий.

Каркас для гипсокартона на стену своими руками: процесс монтажа

Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

Пример схемы каркаса под гипсокартонВернуться к оглавлению

Полное содержание материала

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
Длительный срок службы, вплоть до нескольких десятилетий.
Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой		ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA		50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый		ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.
Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

уровнем;
рулеткой;
правилом;
шнуром;
отвесом;
ножницами по металлу;
перфоратором;
дрелью с реверсом или шуруповертом.

Инструменты для каркасаВернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
Потом закрепляют стойки CW профиля у краёв направляющих;
Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

Каркас монтируют, отступая в глубину 15 см.
Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркасВернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
там, где они пересекаются, крепится ещё вертикальный профиль;
затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

Проводится разметка с помощью подвеса или лазера.
По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

Размечается плоскость, и выявляются области с изъянами.
Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

виды и размеры, особенности применения профиля

Главная / Статьи / Профили для гипсокартона

Гипсокартон относится к наиболее востребованным отделочным материалам. Он позволяет быстро и эффективно выровнять стены, создать многоуровневый потолок, внутрикомнатные перегородки и т. д. Монтаж гипсокартонных листов производится на каркас, собранный из специальных металлических профилей. От того, насколько правильно подобран материал и комплектующие, зависит качество всей конструкции. Гипсокартон может устанавливаться и без каркаса. В таком случае крепление листов осуществляется с помощью специального клея. Чаще всего это делается:

если базовая поверхность не требует выравнивания;
когда малый вес конструкции является принципиальным.

Для изготовления профиля для гипсокартона используется листовая сталь толщиной 0,25–0,6 мм . Ее верхний слой покрыт цинком. Такая защита повышает устойчивость к коррозии и делает изделия более долговечными. Производители предлагают несколько видов профилей, позволяющих создавать каркасы для гипсокартонных конструкций любой сложности. Элементы подбираются в соответствии с их функцией и расположением.

Особенности изготовления профилей для гипсокартона

В качестве основного материала используется штрипс – оцинкованная рулонная лента из стали толщиной до 0,6 мм. Такая металлическая полоса подается на прокатный станок, где ей придают сечение требуемой формы. Полученный профиль нарезается на части нужной длины. Настройка размеров производится единожды, перед началом работы, затем процесс осуществляется автоматически. При производстве используется следующее оборудование:

гибочный станок. Формирует необходимое сечение профиля;
гильотина. Нарезает полученную заготовку на части;
автоматическая система контроля. Проверяет размеры полученных заготовок.

Основным нормативным документом, регламентирующим характеристики и размеры профилей, является ГОСТ 11474-76. Многие отечественные предприятия изготавливают данную продукцию в соответствии с ТУ 1122-001-70890834-2009. Все профили для обшивки гипсокартона делятся на шесть основных категорий. Четыре из них — основные, предназначенные для сборки конструкции, и две — вспомогательные.

Виды и обозначение профилей для гипсокартона

Направляющие для сборки каркаса. Такие профили обозначаются UW или ПН (в зависимости от производителя — отечественного или зарубежного). Стандартная глубина составляет 40 мм. Ширина может быть различной и подбирается в соответствии с конструкцией. Основное назначение данного профиля для гипсокартона — быть направляющей для крепления последующих элементов, например стоечных. Применяется при сборке каркасов стен и перегородок.
Потолочные направляющие. Маркируются обозначениями ППН, ПНП или UD. Профили данной категории имеют те же функции, что и предыдущие. Они монтируются по периметру потолка и являются направляющими для других элементов каркаса. Такие профили для гипсокартона часто применяются для создания многоуровневых конструкций. Глубина потолочного направляющего элемента, как правило, составляет 27 мм.
Стоечные профили. Они предназначены для вертикальной установки, например при создании перегородок из гипсокартона или при облицовке стен. Элементы крепятся к направляющему профилю. В зависимости от производителя они маркируются как ПС или СW. Стоечный элемент должен выдерживать нагрузку на сжатие, поэтому дополнительно укреплен ребрами жесткости.
Потолочные профили. Они имеют обозначение CD или ПП. Профили крепятся к потолку на прямом подвесе или при помощи анкерного зажима. Глубина — 27 мм, ширина может быть различной. Такие элементы составляют основной каркас подвесного потолка из гипсокартона.

Помимо перечисленных изделий, в работе с гипсокартоном используются также угловые и арочные профили. Первые устанавливаются на стыке стен. Они предназначаются для выравнивания углов и придания им точных геометрических очертаний. Угловой профиль может быть как сплошным, так и перфорированным. Второй вариант обеспечивает лучшее сцепление с отделочным материалом. Арочный профиль предназначен для создания криволинейных конструкций из гипсокартона. Он применяется в оформлении многоуровневых потолков сложной формы, для изготовления ниш, внутренних перегородок, дверных и оконных проемов нестандартной формы. Арочный профиль выпускается как с вогнутой, так и с выпуклой поверхностью.

Если перед установкой каркаса требуется оштукатуривание стены, используются специальные маячки. Этот элемент не является профилем для гипсокартона. Его задача — обеспечить ровное нанесение рабочего раствора. Маячки закрепляются вертикально с шагом 20–30 см, с проверкой направления по отвесу. Их использование помогает получить ровную поверхность с перепадом уровней не более 5 мм.

Помимо перечисленных профилей для гипсокартона, при создании каркаса используются вспомогательные комплектующие, например специализированный крепеж. Он прост в эксплуатации и позволяет значительно сократить время монтажа.

Виды крепежа для гипсокартонных конструкций

Двухуровневый соединитель СD. Предназначается для скрепления соответствующих профилей перпендикулярно друг другу. Соединение осуществляется специальными саморезами. Изделия располагаются на различной высоте.
Одноуровневый соединитель CD. Он закрепляет профили, расположенные на одной высоте под прямым углом. Второе название такого соединителя — «краб». При небольшой нагрузке на конструкцию (до 20 кг/м²) саморезы не понадобятся, достаточно защелкнуть профили.
Прямой подвес CD. Основная сфера применения изделия — монтаж гипсокартонных потолков. Такой подвес способен выдержать нагрузку до 40 кг. Элемент устанавливается на поверхности потолка. Перед присоединением к профилю его изгибают в виде буквы П, после чего закрепляют саморезами.
Анкерный подвес (с тягой). Он присоединяет СD-профиль к поверхности потолка. Элемент применяется тогда, когда длины прямого подвеса не хватает. Максимальная нагрузка составляет 25 кг. Крепеж вставляют в профиль, а тягу продевают через специальные отверстия в пружине.
Продольный соединитель. Используется, чтобы удлинить СD-профиль для гипсокартона. Продольный соединитель вставляется с торцевой стороны, после чего закрепляется саморезами.

Крепеж для гипсокартонных конструкций рекомендуется приобретать одновременно с профилями в тех же строительных магазинах. Желательно, чтобы продукция была изготовлена одним и тем же производителем.

Подвесной потолок из листов Knauf

Перегородка с обшивкой из КНАУФ-листов

Отделка стен гипсокартоном КНАУФ

Как выбрать профиль для гипсокартона: тонкости подбора

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

предназначению;
внешнему виду;
размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

направляющий для применения на потолке ПНП/UD;
потолочный профиль ПП/CD;
стоечный профиль ПС/CW;
направляющий профиль ПН/UW.
угловой профиль. Используется при создании арки или фигурной перегородки.
маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Пояснение аббревиатур

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

направляющие профиля. Они будут выступать в роли несущих элементов;
стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Монтаж профиля под гипсокартон своими руками

Организация работ по монтажу профиля под гипсокартон своими руками предполагает проведение целой серии операций, связанных с подготовкой надёжного основания для гипсокартонного покрытия. Для решения поставленной задачи вы можете воспользоваться одним из наиболее распространённых способов, а именно – бескаркасной и каркасной технологиями укладки гипсокартонных листов.

Элементы каркасных конструкций

Крепление профиля к стене

Суть бескаркасного метода укладки гипсокартона заключается в наклеивании листов материала на абсолютно гладкую поверхность с использованием специального гипсового клея. Современные технологии обустройства декоративных покрытий предполагают подготовку каркасной конструкции из профилей, которая затем обшивается листами гипсокартона. Для сборки подобных конструкций используются специальные несущие профили, а также крепёжные элементы того или иного вида. В строительной практике встречается несколько видов профилей, используемых для обустройства обрешётки под гипсокартон:

профили СВ (вертикальные или стоечные), идущие на изготовление перегородок;
направляющие профили типа УВ и УД, используемые в качестве горизонтальных элементов каркаса;
профили потолочные СД, предназначенные для изготовления основания каркаса.

Виды профилей для гипсокартона

Кроме того, для подготовки каркаса вам обязательно потребуются следующие соединительные элементы:

П-образные подвески, используемые для фиксации профилей СД на смонтированном основании;
соединители крестообразного типа, служащие для перекрёстного соединения СД профилей, расположенных на одном уровне;
П-образные соединители, применяемые для перекрёстного соединения СД профилей, находящихся на разных уровнях;
Т-образные подвесные кронштейны со специальными зажимами, используемые для обустройства каркаса подвесного потолка.

Порядок монтажа

Перед монтажом профильных конструкций производится разметка мест размещения направляющих будущего каркаса, определяющих позиционирование всей конструкции в целом. По окончании разметки направляющие крепятся на несущем основании при помощи дюбелей, а затем соединяются между собой посредством саморезов. Отметим, что подготовка каркаса под гипсокартон производиться при обустройстве конструкций следующего вида:

каркас подвесного потолка одноуровневый;
каркас подвесной двухуровневый;
стенные перегородки с одним или двумя рядами стоек.

Рассмотрим каждый из этих вариантов обустройства каркаса более подробно.

Одноуровневые и двухуровневые подвесные каркасы

Одноуровневый подвесной каркас

Одноуровневая каркасная конструкция используется обычно в тех случаях, когда после изготовления подвесного потолка желательно сохранить заданную высоту помещения. В процессе монтажа элементы каркаса крепятся к потолочному основанию с помощью специальных подвесных кронштейнов, в то время как поперечные направляющие размещаются в промежутках между основными профилями. В качестве базовых направляющих используются стандартные потолочные профили СД, скрепляемые между собой крестообразными соединителями.

Монтаж подвесной части системы начинается с того, что вдоль периметра помещения на его стенах закрепляются профили УД (отступление от потолка или глубина подвесной конструкции выбирается по месту). Отметим, что правильность установки УД профилей должна проверяться с помощью строительного уровня того или иного вида.

После того как стенные элементы конструкции закреплены – вы можете перейти к монтажу основных направляющих, торцы которых фиксируются в выемках профилей УД. После их закрепления можно будет заняться поперечными направляющими, устанавливаемыми с шагом 40-50 см. Основные направляющие устанавливаются обычно через каждые 50−100 см.

Двухуровневый подвесной каркас

Сборка каркаса под двухуровневый потолок производится точно также с тем лишь отличием, что поперечные направляющие переносятся на другой уровень. При этом для крепления их с основными направляющими в точках пересечения используются П-образные соединители. При обустройстве таких потолков листы гипсокартона укладываются вдоль по линии размещения основных направляющих.

Каркасы под перегородки

Каркас перегородок

В этом случае монтаж профиля под гипсокартон своими руками начинается с установки и фиксации на стенах уже знакомых нам направляющих УВ, образующих обвязку будущей перегородки. В выемках профильной обвязки с шагом 30-50 см строго вертикально фиксируются профили СВ (стоечные элементы).

В целях улучшения звукоизоляции конструкции, места крепления всех её элементов уплотняются специальной изолирующей лентой. Двойной каркас выполняется аналогичным образом, но при этом устанавливается два ряда профилей, обшиваемых затем гипсокартоном.

Видео

Предлагаем вашему вниманию видеоролик о монтаже стенового профильного каркаса:

Фото

Фигурный потолочный каркас

Каркас для камина

Криволинейный каркас

Обшитый арочный каркас

РАЗМЕРЫ ПРОФИЛЯ ДЛЯ ГИПСКОПИЯ И ОБЛАСТИ ПРИМЕНЕНИЯ

Профили для гипсокартона — это профили из оцинкованного стального листа, используемые в подвесных потолках, перегородках и системах облицовки стен. Они предлагают отличные решения в разных сферах. Они легко адаптируются к месту использования и чрезвычайно долговечны. Благодаря высокой коррозионной стойкости его можно безопасно использовать в течение многих лет. Их очень легко наносить и снимать. Это будет хороший выбор для тех, кто ищет экономичный материал.

Профили для гипсокартона подразделяются на настенные U, стены C, потолочные U, потолочные C и угловые профили.Его можно использовать для предотвращения пожаров, возведения стен, тепло- и звукоизоляции. Он может изготавливаться разных размеров в зависимости от области применения.

ОБЛАСТИ ИСПОЛЬЗОВАНИЯ ПРОФИЛЯ ИЗ ГИПКИ

Профили для гипсокартона благодаря своим свойствам находят применение в различных областях. Чаще всего используются кровельные, внешние и внутренние и потолочные покрытия. Он также используется в процессах изоляции. Обеспечивает практическое использование в сборных и железобетонных конструкциях.Монтажные трубы и кабели можно скрыть с помощью гипсокартонного профиля.

Стеновые U-образные профили применяются горизонтально. Он образует каркасную часть в системах перегородок. Он используется в навесных стенах и подвесных потолках. Гипсокартон прикручивается с двух сторон или с одной стороны профилей, в зависимости от области использования. Стеновые С-профили применяются как вертикальные опоры. Его используют в торговых центрах, гостиницах, многоэтажных домах и подобных местах. Его легко можно применить к любому интерьеру.При строительстве подвесных потолков используются потолочные П-образные и потолочные С-профили. Даже если несущий элемент не работает, он удерживает подвесной потолок в равновесии. Угловые профили используются в углах стен при нанесении гипсовой штукатурки. В подвесных стенах он позволяет углам стоять вертикально и повышает ударопрочность.

РАЗМЕРЫ ПРОФИЛЯ ДЛЯ ГИПКИ

Важно, чтобы покупаемый вами товар производился в соответствии с правилами TSE. Продукция, которую вы покупаете в нашей компании, имеет необходимые сертификаты качества.Вы можете связаться с нами для получения подробной информации о профилях из гипсокартона.

Структурная система

Infinity | Infinity Structures

Обычно мы можем сделать 9 или 10 этажей Infinity System, которые могут начинаться на перекрытии на уровне земли или на возвышенной бетонной переходной плите. Наше ограничение по высоте основано на том, сколько у нас этажей Infinity System, поэтому у вас может быть 10 этажей Infinity System, сидящих на переходной плите 5-го этажа, что фактически будет 15-этажным зданием!

С 1986 года

ЛЕТ ПРЕВОСХОДСТВА

Мы разработали Infinity Structural System в 1986 году, и обзор наших монтажных списков (доступен по запросу) доказывает, что мы обладаем самым обширным опытом и знаниями из всех бизнес.На протяжении более 30 лет и сотен проектов мы «настраивали» систему Infinity, постоянно совершенствуя ее, чтобы сделать систему более экономичной, быстрой, безотказной и удобной для пользователя. В объем наших работ обычно входит полный пакет структурного каркаса, готовый для вашего местного бетонного основания для размещения проволочной сетки, арматуры и бетона. Infinity Structures предоставляет услуги по управлению проектами и проектированию, а также имеет несколько высококвалифицированных и опытных монтажных бригад. В зависимости от желаемого подхода Заказчика, наше участие в инженерном проектировании варьируется от предоставления инженерного проектирования / расчетов / рабочих чертежей светового датчика до полного проектирования конструкций ПНП от фундамента до крыши.

Система композитных полов EPICORE MSR

Структурная система Infinity состоит из композитных полов Epicore MSR, установленных на предварительно обшитых панелями несущих стенах с металлическими каркасами. Epicore MSR — это двухдюймовый высокопроизводительный композитный металлический настил с длинными пролетами, который действует как прочная форма, а также как положительное армирование в плите. Ребро ласточкин хвост с рельефными фиксирующими выступами, плоский нижний профиль и закрытые канавки делают его уникальным для несущих металлических шпилек, поскольку оно по своей природе распределяет нагрузки равномерно по металлическим шпилькам (устраняя необходимость в дорогостоящих элементах распределения нагрузки или попытках выровнять балки. и шпильки).Напольная система Epicore MSR может очищать пролет почти до 30 футов. Заливаемая в полевых условиях плита имеет толщину от 4 до 8 дюймов с использованием бетона с нормальным весом 4000 фунтов на квадратный дюйм (при желании можно использовать 3000 фунтов на квадратный дюйм или легкий).

Панель Infinity Shear

Несущие панели стены с металлическими стойками обычно представляют собой 6-дюймовые оцинкованные стойки, расположенные на расстоянии 16 дюймов по центру (при желании доступны стойки других размеров и расстояний). Толщина шпилек будет 18, 16, 14 или 12 в зависимости от осевых нагрузок, ветровых нагрузок и высоты шпилек.Металлические стойки заказываются индивидуально для вашего конкретного проекта, поэтому металлические стойки могут быть обрезаны до любой длины для достижения желаемой высоты от пола до пола (т.е. нет стандартных ограничений по высоте стойки). Стеновые панели Infinity производятся за пределами предприятия в контролируемой среде с использованием сварных соединений в соответствии с очень строгими требованиями контроля качества для обеспечения высочайшего качества.

Боковые нагрузки (ветровые и сейсмические) могут быть обработаны с использованием нашей эксклюзивной панели Infinity Shear Panel (ISP) или традиционных методов, таких как бетонные стены сдвига, армированные стены CMU / каменной кладки, каркасы из конструкционной стали или их комбинация.

Экстраординарная система производства профилей для гипсокартона 240 м / мин

В этой статье представлена необычная система Dallan Coil To Pack для производства профилей для гипсокартона, которая достигает невероятной общей скорости производства 240 метров в минуту.

Это эксклюзивное решение представляет собой комбинацию двух линий Dallan D4K, каждая из которых работает со скоростью 120 метров в минуту, на которых произведенные упаковки объединяются в одно и то же обвязочное устройство, расположенное в конце системы.

НЕКОТОРЫЕ СОДЕРЖАНИЕ ИЛИ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ НЕДОСТУПНЫ
ИЗ-ЗА ПРЕДПОЧТЕНИЙ ВАШЕГО COOKIE!

Хотите просматривать все содержимое и получать наилучшие впечатления от навигации?
Это просто: включите использование файлов cookie, открыв настройки файлов cookie в правом нижнем углу!

Подпишитесь на наш канал Youtube

Две строчки, много профилей.

Каждая из двух линий начинается с двух разматывателей на 3 + 3 тонны, после которых идут высокоскоростные роллформеры Dallan, которые могут производить различные профили (стойки и гусеницы) для конструкций из гипсокартона.Технология
Dallan COMBI позволяет сверхбыструю смену производства, чтобы легко управлять разными профилями на одной линии.

Летучие ножницы включают в себя 7 пробивных инструментов на двух движущихся каретках для выполнения множества отверстий вдоль профиля, как плоских, так и рельефных.

Двойная автоматизация, квадрат эффективности.

После отрезного устройства на каждой из двух линий есть машина Dallan A10, которая создает небольшой пакет, который доставляется в небольшую обвязочную машину и, наконец, в блок Masterpack, который создает слои большого пакета.

Уникальный конечный результат, идеально синхронизированный.

Затем связки обвязаны ремнями для блокировки профилей в пакетах размером до 600×600 мм.
Через эти цепи эти узлы связки соединяются и, наконец, доставляются на последнюю обвязочную машину Dallan A12W, которая также вставляет деревянную плитку под две упаковки. Таким образом, окончательная база мастер-пакета составляет 1200 мм.

После создания больших пакетов пакеты, поступающие от двух машин, сходятся в конечный узел, и пакеты сохраняются в конечной точке выхода линии.

Лучшее сочетание технологий.

Эта уникальная система Dallan предлагает вам идеальное сочетание производительности, гибкости, надежности и автоматизации, поскольку она производит и упаковывает все C, U и потолочные профили системы из гипсокартона с опытом и при всесторонней поддержке профессионалов Dallan!

Все системы Dallan можно настроить и адаптировать к вашему предприятию: свяжитесь с нашими специалистами!

Свяжитесь с нами!

CW75 Стеновой гипсокартонный профиль 0.5 — 3 метра — C-образная шпилька

Pentru a afla preț vă rugam ne contactați: [email protected]

Профиль имеет С-образную форму и предназначен для:

— Вертикальных стоек каркасы, предназначенные для гипсокартонных межкомнатных перегородок и облицовки стен;
— CW50 — служит для создания ненесущих конструкций и перегородок;
— СW75 — служит для создания несущих конструкций: фальш-стен и шкафов;
— СW100 — служит для создания несущих конструкций: фальш-стен и шкафов;

Металлический потолочный профиль (CW) изготавливается в соответствии с международными стандартами на металл и представляет собой длинномерный элемент, изготовленный методом холодной прокатки на современном профилегибочном оборудовании из тонкой стальной ленты.

Металлические CW-профили имеют С-образную форму и служат, как правило, вертикальными стойками каркасов, предназначенных для гипсокартонных перегородок и облицовок.

Применение стоечного профиля для гипсокартона С.

Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе гипсокартона.

Стандартная длина профилей составляет 3000 мм и 4000 мм, но по согласованию с заказчиком профили могут изготавливаться другой длины.

Использование направленного потолочного профиля под гипсокартон CW Профили доступны только с гальваническим покрытием. Цинк на воздухе покрыт слоем углеродного цинка, который защищает его от окисления. Цинковое покрытие прочно соединяется со стальной поверхностью, образуя эффективный защитный слой, разрушить который можно только воздействием на него концентрированных кислот. Места порезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии.

Раскрой и сборка профилей производится с помощью различных приспособлений и инструментов (электрические ножницы, фрезы и др.)), позволяющие значительно повысить производительность труда.

Технические характеристики — Общие
Размеры (Д x Д x В)	3000 x 5 + 40 + 75 + 40 + 5 мм x 0,5 мм
Материал	Оцинкованная (цинковая) сталь Водонепроницаемый, устойчивый к коррозии, огнестойкий, прочное покрытие Производитель: ATLANTA INDUSTRIAL
Grosime (мм)	0.5
Форма	С
Cantitate (buc)	120

Установщик гипсокартона | Europass

Информация о курсе

Обладатели сертификатов смогут:

считывание планов и перенос размеров и фасадов с плана на конструкцию,
измерить и рассчитать количество материалов для монтажа элементов конструкции из гипсокартона,
подбирать материалы для строительных элементов из гипсокартона с учетом технологических свойств,
монтаж профилей и конструкций для строительных элементов из гипсокартона и встраивания изоляционных материалов,
отрежьте и закрепите панели гипсокартона и установите дверные косяки, створки и т. Д.,
осуществляет стыковку, оклейку и окончательную обработку строительных элементов из гипсокартона,
рационально использовать материалы, энергию и время,
соблюдать принципы охраны здоровья, безопасности труда и защиты окружающей среды,
выполнение работ по техническому обслуживанию и ремонту элементов конструкции из гипсокартона,
правильно установить гидроизоляцию и тепло- и звукоизоляцию и использовать соответствующие материалы,
выполнять строительные работы из всех основных видов кирпича и блоков,
делать внутренние и внешние штукатурные работы вручную и на станке,
обрабатывает, устанавливает и защищает элементы и создает простые деревянные конструкции с использованием традиционных столярных соединений,
монтаж и демонтаж различных типов сборных лесов и техническое обслуживание составных частей сборных лесов,
использует основные приемы окраски и декорирования стен и потолка, а также красит деревянные и металлические изделия.

Обладатели сертификатов опираются на свои ключевые профессиональные знания и способности с ключевыми общими знаниями в соответствии с национальными стандартами.

Квалификация присуждена

Источник данных

Имя: Институт профессионального образования и обучения Республики Словения

Место расположения

Код орехов: SI

Альфа-код ISO 3: SVN

Профиль карьеры плотника

| Описание работы, заработная плата и рост

Плотники строят, ремонтируют и устанавливают каркасы и конструкции из дерева и других материалов.

Обязанности

Плотники обычно делают следующее:

Следуйте чертежам и планам строительства для удовлетворения потребностей клиентов
Установить конструкции и приспособления, такие как окна и молдинги
Измерение, резка и формовка дерева, пластика и других материалов
Конструировать каркас здания, включая стены, полы и дверные коробки
Монтаж, выравнивание и установка каркаса здания с помощью такелажного оборудования и кранов
Осмотреть и заменить поврежденный каркас или другие конструкции и приспособления
Обучать и направлять рабочих и других помощников на строительстве

Плотники — разностороннее занятие в строительной отрасли, при этом рабочие обычно выполняют множество различных задач.Например, одни плотники утепляют офисные здания, а другие устанавливают дома гипсокартон или кухонные шкафы. Те, кто помогает строить высокие здания или мосты, часто устанавливают деревянные бетонные опалубки для цементных оснований или столбов, и их обычно называют грубыми плотниками . Черновые плотники также возводят опалубку и строительные леса для зданий.

Плотники используют множество различных инструментов для резки и придания формы дереву, пластику, стекловолокну или гипсокартону. Они обычно используют ручные инструменты, в том числе угольники, уровни и долота, а также многие электроинструменты, такие как шлифовальные машины, циркулярные пилы, пистолеты для гвоздей и сварочные аппараты.

Плотники скрепляют материалы гвоздями, шурупами, скобами и клеями и проверяют свою работу, чтобы убедиться, что она выполнена точно. Практически в каждом проекте они используют рулетку, чтобы быстро измерить расстояния. Многие работодатели требуют, чтобы соискатели предоставили собственные инструменты.

Ниже приведены примеры типов плотников:

Плотники-строители конструируют, устанавливают и ремонтируют конструкции и приспособления из дерева, фанеры и стеновых панелей, используя ручной плотницкий инструмент и электроинструмент.

Плотники строят грубые деревянные конструкции, например бетонные опалубки; строительные леса; туннельные, мостовые или канализационные опоры; и временные каркасные укрытия по эскизам, чертежам или устным инструкциям.

Огнестойкость гипсокартонных стеновых сборок: CFD-моделирование жилого дома в натуральную величину

Основные моменты

•: Огнестойкость гипсокартона обеспечивается процессом обезвоживания гипса.
•: Влияние обезвоживания гипса при моделировании CFD исследуется с использованием 3 моделей.
•: Моделируется типичный домашний пожар в полномасштабном двухэтажном жилом доме.
•: На прогнозы CFD явно влияет моделирование явления обезвоживания гипса.
•: Разработанная модель позволяет количественно определять образование и рассеивание водяного пара.

Реферат

Явление «обезвоживания» гипса, возникающее, когда гипсокартонные стеновые конструкции подвергаются воздействию высокой температуры окружающей среды, приводит к образованию водяного пара и его последующему рассеиванию в пожарном отсеке; этими явлениями часто пренебрегают в соответствующих моделированиях вычислительной гидродинамики (CFD). С целью исследования влияния обезвоживания гипса в полномасштабном моделировании CFD легких зданий из гипсокартона, код FDS используется для моделирования двухэтажного жилого дома, подверженного типичному сценарию домашнего пожара.В здании используется каркас из конструкционной стали в сочетании с гипсокартонными стенами. Температурно-зависимые теплофизические свойства используются для всех строительных материалов.

Конструкции из профиля для гипсокартона: Правила создания каркаса для перегородок и потолков

Монтаж профиля для гипсокартона: пошаговая инструкция

Оглавление:

Профиль для гипсокартона: характеристика и общие сведения

Основные виды металлического профиля под гипсокартон

Особенности крепления металлического профиля

Особенности установки профилей под гипсокартон по периметру помещения

Монтаж профиля для гипсокартона направляющего типа

Монтаж профиля гипсокартона своими руками: вертикальные участки

Установка горизонтальных фрагментов из металлического профиля

Каркас для гипсокартона на стену: как сделать, монтаж, правильная сборка, конструкция

Материалы и инструменты, используемые для изготовления каркаса

Технология монтажа деревянного каркаса под гипсокартон

Как сделать каркас из металопрофиля для стен или потолка

Технология монтажа каркаса из металлопрофиля для фигурных элементов

Технология монтажа каркаса для арки

Обшиваем каркас листами ГКЛ

Как своими руками собрать каркас для гипсокартона на стену?

Как подготовиться к монтажу каркаса на стену?

Какие инструменты и материалы потребуются в работе?

Технология сборки каркаса под гипсокартон

Каркас для гипсокартона на стену: преимущества и основные этапы монтажа

Преимущества металлопрофиля

Выбираем профили

Дополнительные материалы и инструменты

Подготовительные работы

Окончательная сборка конструкции

Монтаж стен из гипсокартона

Разметка помещения

Виды гипсокартона

Как крепить каркас для гипсокартона: 3 шага и рекомендации

Рекомендации: как установить каркас для гипсокартона на стену

Сборка каркаса под гипсокартон для перегородок

Узнаем, как крепить каркас для гипсокартона (видео)

Каркас из профиля под гипсокартон: обшиваем стены, собираем перегородки и конструкции

Материалы

Набор инструментов

Виды конструкций из ГКЛ

Каркас при выравнивании стен

Разметка

Сборка конструкции

Каркас перегородки

Дверной (оконный) проем

Выравнивание потолка

Формирование арок

Полки, ниши и короба

Монтаж профилей под гипсокартон на стены: технология и нюансы

Необходимый набор материалов и инструментов

Кратко о видах профиля

Монтаж профиля для гипсокартона

Оценка и разметка

Установка направляющих профилей

Установка стоек каркаса

Каркас для гипсокартона на стену своими руками: процесс монтажа

Выбор профиля

Плюсы и минусы каркаса из профиля

Систематизация профиля

Особенности деревянного каркаса

Необходимые приспособления для возведения каркаса

Инструменты

Сборка каркаса для перегородки

Каркас для арки

Усиленный каркас

Установка шумоизоляции

Каркас для короба

Каркас для ниши

Сборка каркаса для потолка

Установка деревянного каркаса под гипсокартон

Сборка деревянного каркаса

Деревянный каркас для стен

Фото подборка собранных каркасов под гипсокартон на стене

виды и размеры, особенности применения профиля

Особенности изготовления профилей для гипсокартона

Виды и обозначение профилей для гипсокартона

Виды крепежа для гипсокартонных конструкций

Подвесной потолок из листов Knauf

Перегородка с обшивкой из КНАУФ-листов

Отделка стен гипсокартоном КНАУФ

Как выбрать профиль для гипсокартона: тонкости подбора

Величайший ассортимент

Параметры каркасных элементов
