Конструкция мансарды, устройство мансардной крыши
Будущие владельцы загородных домов предпочитают их видеть просторными, уютными и комфортными. Часто для увеличения жилой площади обустраивают вместо чердака мансарду, что следует считать наиболее простым и эффективным методом. Как же правильно создать из подкровельного пространства жилое помещение?
Особенности мансарды
Ранее в западных странах мансарду использовали, как помещение для прислуги. Наибольшую популярность чердачные пространства приобрели после окончания второй мировой войны, когда жилья катастрофически не хватало. Люди пришли к выводу, что чердак можно использовать не только, как место для хранения старых вещей и ненужного хлама.
Сейчас мансарды применяют для создания спален, детских комнат, кабинетов и других жилых помещений. Постепенно стиль западных стран оказал влияние на создание мансардных этажей. Главное преимущество чердачного пространства – это изобилие дневного освещения и свежего воздуха.
Однако к созданию жилой мансарды следует подойти очень серьезно. Если не будет соблюдена технология, жилище сможет залить дождевой или талой водой.

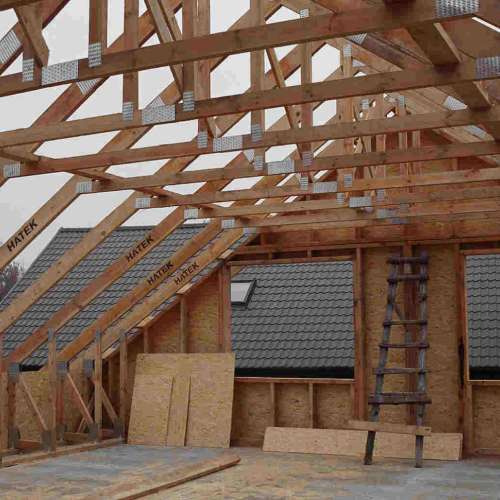

Силовая конструкция

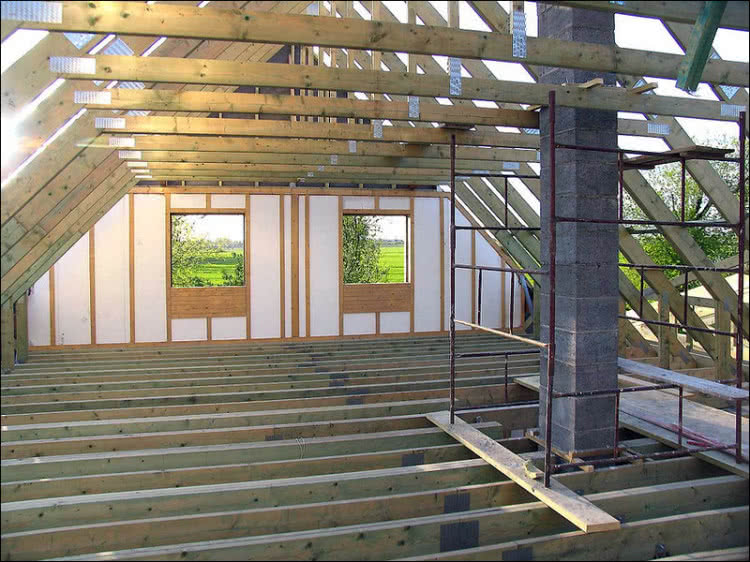

Прочность и долговечность кровли обеспечивает качественная системы стропил, которые выполняют основные несущие функции. Они должны выдерживать не только кровельный вес, но и давление сезонных осадков и порывов ветра. Поэтому специалисты рассчитывают силовую конструкцию в зависимости от слоя снега и силы ветров в данной местности, а также от материалов, которые будут использованы в ее создании.
Силовую конструкцию, из которой состоит мансардный этаж, выполняют из дерева, оцинкованного облегченного профиля, стандартного черного металла или комбинированных материалов. После этого создают кровельный, теплоизолирующий пирог.
Специалисты советуют для создания мансарды применять легкие материалы и конструкции. Лучше всего для этого подходят детали из холодногнутого металлического профиля или древесины. Главная особенность легких металлоконструкций состоит в том, что их можно собирать на месте, без применения сварочных работ при помощи болтов и заклепок.
Для использования деревянных конструкций следует помнить о том, что натуральный материал требует специальной подготовки. Перед использованием его обрабатывают антисептиками и антипиренами.
Главное отличие мансардного этажа от кровли – наличие пирога утепления, который обладает небольшим весом. Современные теплоизолирующие материалы позволяют создавать надежное утепление и исключить проникновение холодного воздуха, что может повлечь за собой различные неприятности. Силовая конструкция должна быть расположена в теплой части мансарды.

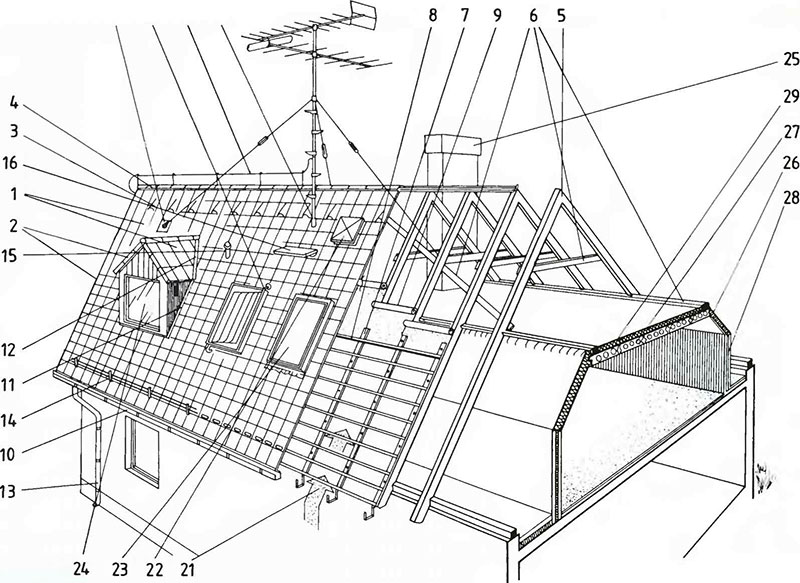

Создание кровельного пирога
Мансардный этаж более подвержен потерям тепла, чем все другие помещения в доме. Поэтому застройщику следует уделить особое внимание созданию надежного утепления. Причем предъявляют определенные требования не только к изолирующему материалу, но и к технологии его укладки. Такой способ утепления специалисты называют кровельным пирогом, который состоит из пароизоляции, нескольких слоев утеплителей, гидроизолирующей мембраны и вентиляционного зазора.
После создания пирога строители выполняют обрешетку под кровельное покрытие. Это может быть битумная или гибкая черепица, а также различные покрытия, широкий ассортимент которых сейчас выпускают отечественные и зарубежные производители. От правильно выполненного пирога утепления зависят комфортабельные условия для проживания.
Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео)
Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.
Содержание статьи
Жилая мансарда под ломанной крышей
Двускатная мансарда
Ломанная крыша с мансардой
Разновидности мансардных крыш
В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:
- Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

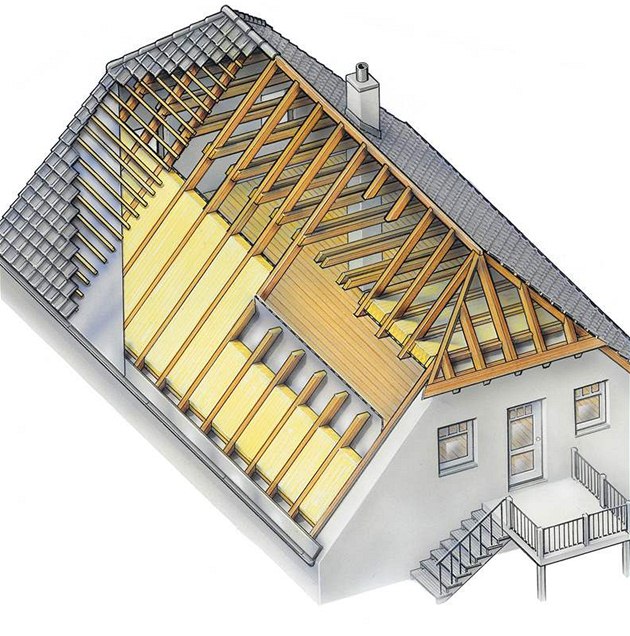

Мансардная двухскатная крыша
- Ломанная.

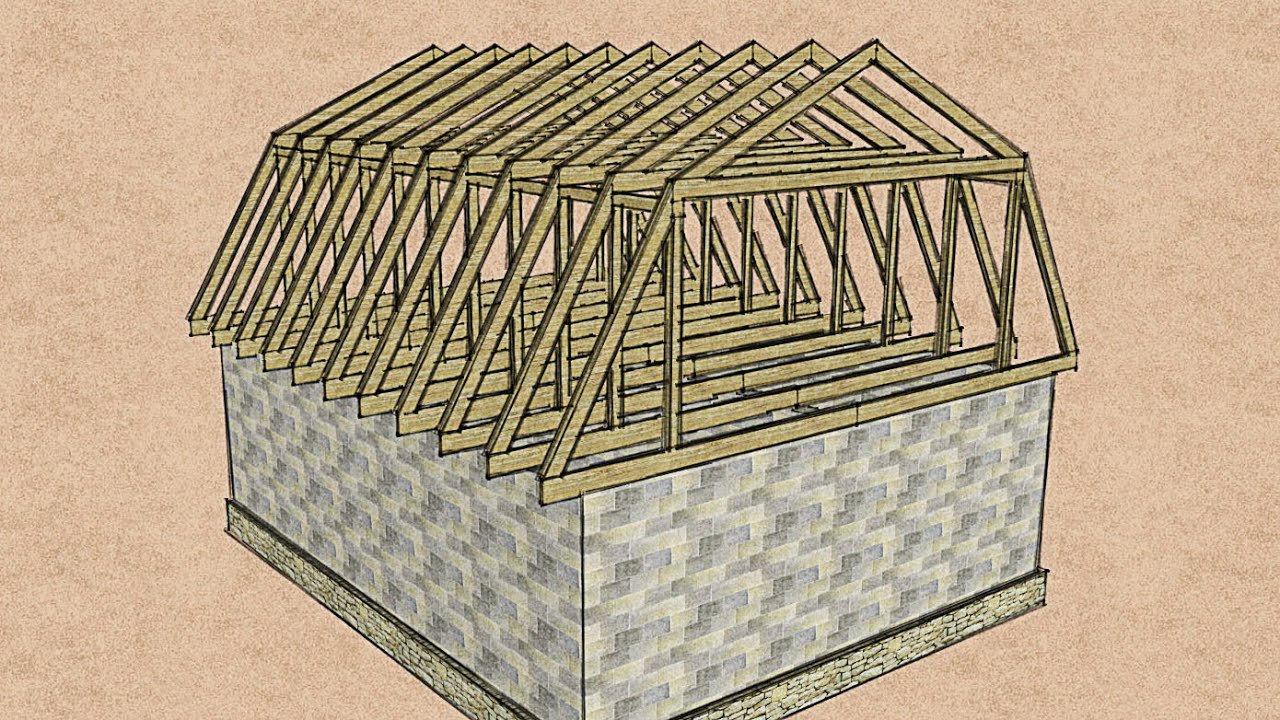

Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение ломанной крыши трудоемкий процесс, требующий профессиональных навыков и опыта. Ломанная мансардная крыша
- Четырехскатная. Вальмовая и полувальмовая разновидности четырёхскатной крыши также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два фронтона дома снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.
Полувальмовая мансардная крыша
Вальмовая мансардная крыша
Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.
Типы мансардных помещений
Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

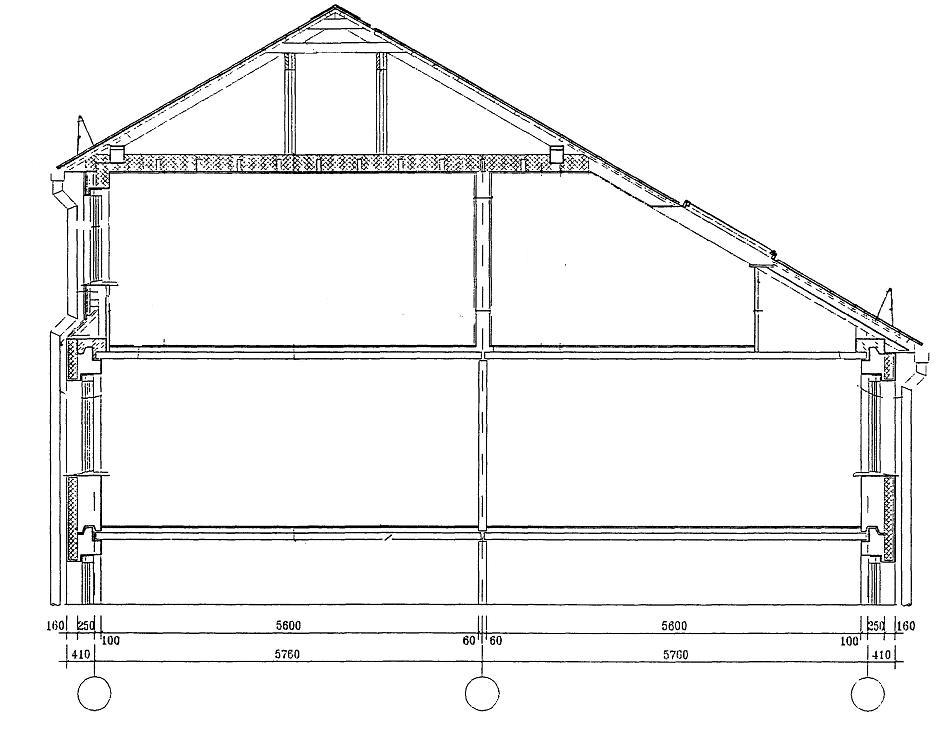

Схема конфигураций мансарды
- Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек.
Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.

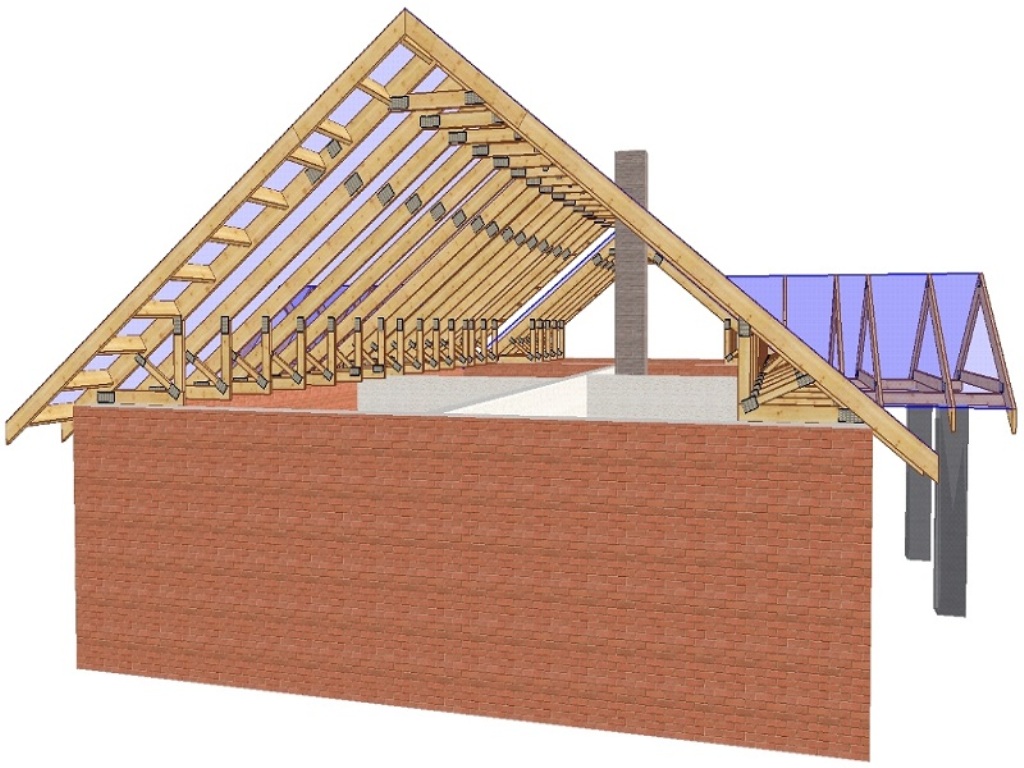

- Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
- Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей.
Двухуровневая мансарда
Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.
Преимущества мансарды
Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома.

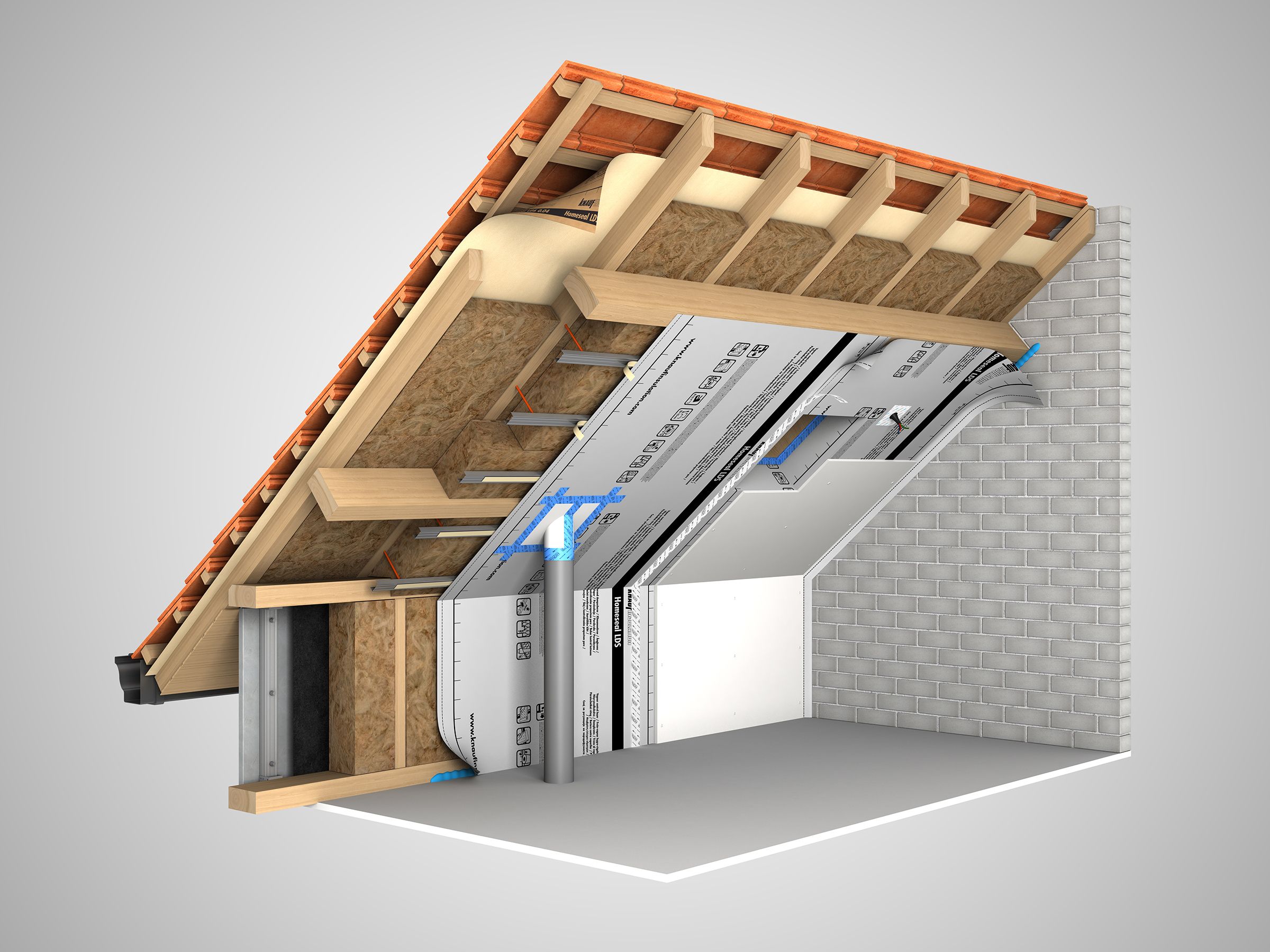

Схема расположения материалов в мансардной крыше
- Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
- Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
- Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
- Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
- Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.
Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.
Естественное освещение мансарды
Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.
- Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
- Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции.
Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.
Зависимость размера окон от угла наклона скатов
- Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.
Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.
Оборудование вентиляции
Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:
Схема естественной вентиляции дома
- Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.
Коньковый аэратор на мягкой кровле
- Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя.
Схема расположения точечных аэраторов – 1 штука на 20 кв. м.
- Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.
Расположение элементов принудительной вентиляционной системы на мягкой кровле
Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

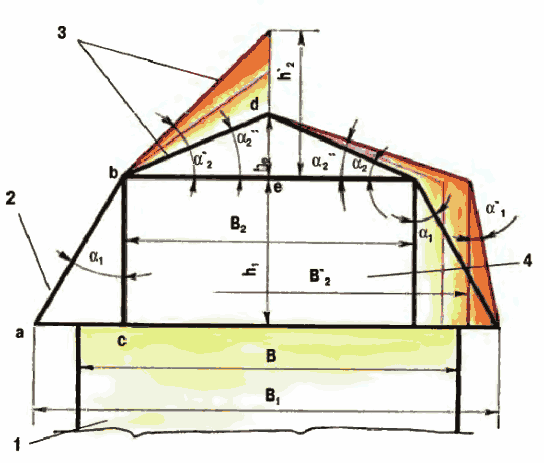

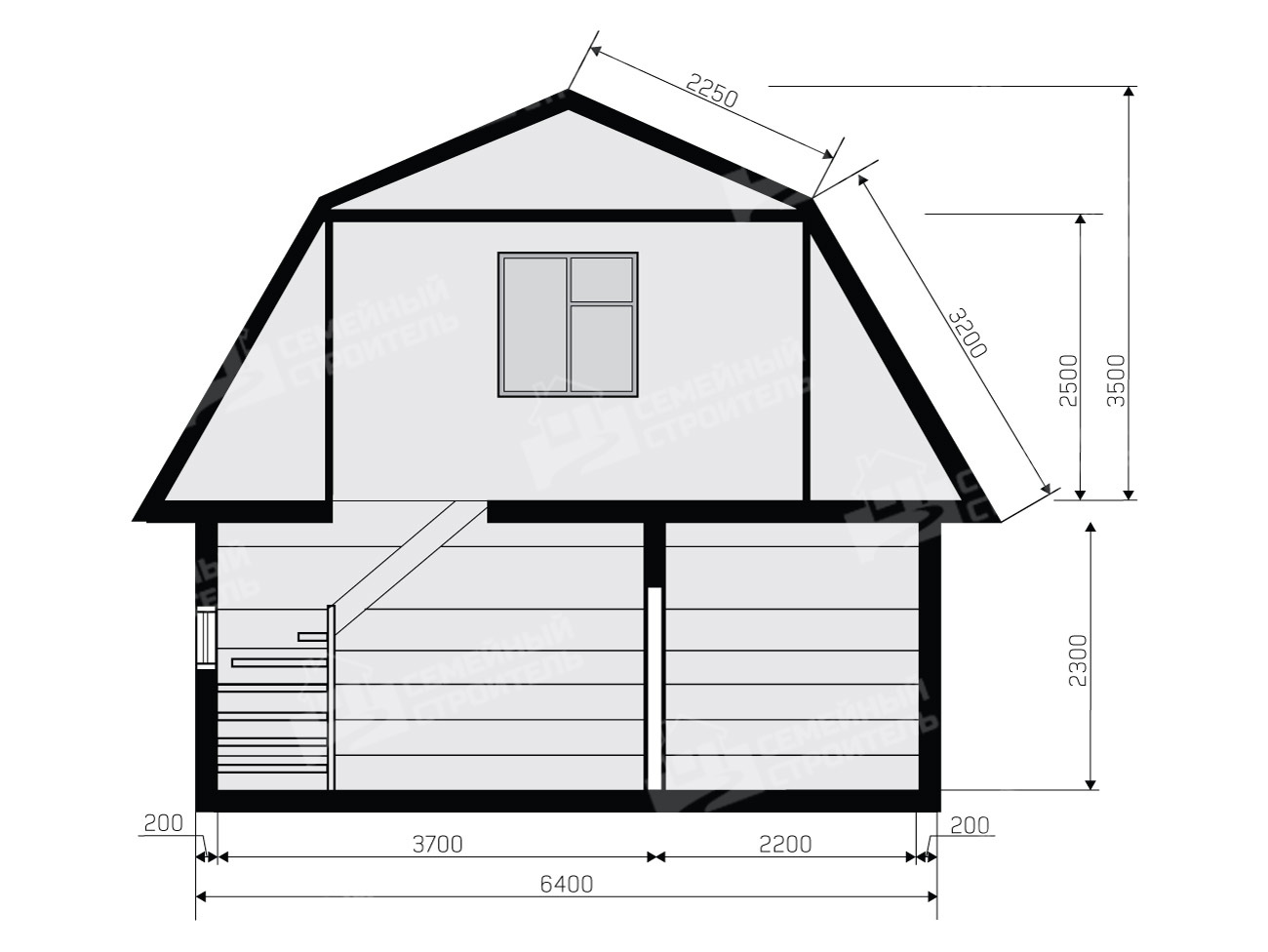

Схема мансардной ломанной крыши с размерами
Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.
