конструкция, принцип работы и монтаж

Несмотря на высокий уровень развития технологий, жизнедеятельность человека во многих аспектах «привязана» к природным явлениям. Так, например, защита от удара молнии — обязательный фактор безопасности при постройке как жилых, так и промышленных зданий. В качестве одного из наиболее эффективных средств по решению этой задачи рассматривается активная молниезащита.

Что такое молния

Под определением «молния» подразумевается мощный электрический разряд в результате происходящих в атмосфере процессов. Во время движения воздушных масс накапливается электростатическая энергия, а после достижения критических величин происходит «пробой» — поток заряженных электронов, направленный к земле.

Примерный алгоритм явления будет следующим:

  1. Формируется нисходящий лидер (стример) — часть электронов из накопленного потенциала облака.
  2. Формируется восходящий лидер — состоит из потенциала, накопленного на поверхности земли.
  3. Происходит соединение частей — причина разряда.

В силу высокой скорости протекания процесса сторонний наблюдатель не может заметить отдельные его этапы и воспринимает их как однородное явление.

Молния — чрезвычайно опасное явление с хаотичной локализацией. Попадание такого разряда в здание способно не только вывести из строя всю электронику, но и поразить людей, находящихся внутри. Молния может стать причиной повреждения или возгорания самой конструкции постройки. В таком контексте вполне естественно, что громоотвод — обязательный элемент защиты современных зданий.

к содержанию ↑

Разновидности молниезащиты

Исходя из специфики функционирования и конструкции систем молниезащиты, их можно разделить на две категории:

  1. Пассивная защита. Состоит из простого молниеприемника (металлический шпиль), токопровода и заземления. Так как молния попадает с большей вероятностью в объекты на возвышении, шпиль монтируется на крыше здания, а после попадания в него молнии просто уводит поток частиц в землю.
  2. Активная защита от молнии — предполагает более сложную конструкцию молниеприемника, но в остальном аналогична предыдущему варианту.

Основное отличие между типами защиты заключается в том, что в первом случае расчет идет на вероятность удара в молниеприемник, в то время как во втором случае система сама провоцирует удар молнии.

к содержанию ↑

Принцип работы

Активная молниезащита была разработана сравнительно недавно, но, по заявлениям исследователей, способна существенно повысить безопасность защищаемого объекта.

Принцип действия заключается в следующем:

  1. По мере приближения грозового облака к объекту защиты активируются специальные конденсаторы в конструкции активного молниеприемника, в которых начинает накапливаться заряд.
  2. После того как напряжение заряда достигает необходимых значений, производится разряд с напряжением до 200 000 вольт с последующим формированием восходящего лидера.
  3. Так как статический заряд облака тоже достиг критического показателя, это приводит к образованию пробоя, и молния попадает в активный молниеприемник.

В результате работы такой системы происходит разрядка потенциала грозовой тучи, что практически полностью исключает вероятность повторного удара по объектам в пределах защищенной области.

к содержанию ↑

Особенности устройства

Как и у любой системы, у активной молниезащиты можно выделить ряд особенностей. В числе характерных преимуществ:

  1. Большая зона охвата. Монтаж активной молниезащиты позволяет защитить большую территорию по сравнению с аналогом, функционирующим по пассивному принципу. Дело в том, что, несмотря на присутствие молниеприемника (пассивного) на крыше, молния может ударить, например, в расположенный во дворе столб линии электропередач или иной возвышающийся объект. Подобное исключается в случае использования активного молниеприемника, так как элемент сам провоцирует разряд.
  2. Компактность. Несмотря на усложненное устройство активного приемника молний, его габариты остаются достаточно компактными, что не только упрощает процесс установки системы и снижает нагрузку на несущие конструкции, но и практически не привлекает внимания. Это позволяет устанавливать систему на любых строениях, вне зависимости от их архитектурного стиля.
  3. Эффективность. Активный молниеотвод обеспечивает более высокий уровень защиты не только строения, но и близлежащих территорий.

Важным преимуществом выступает и полная автономность системы. Активный молниеприемник не требует подключения к электросети, поэтому может использоваться для защиты локально расположенных объектов вроде газовых подстанций.

Что касается недостатков системы, здесь выделяют лишь сравнительно высокую цену оборудования и то, что некоторые ученые не подтверждают существенного повышения уровня защиты объекта от использования системы. К слову, первое частично компенсируется за счет того, что в силу большего охвата территории для защиты крупных объектов и территорий потребуется меньшее количество приемников, чем в случае с пассивными аналогами.

к содержанию ↑

Определение уровня защиты объекта от попадания молнии

Как и большинство систем, молниеотвод активного типа монтируется в условиях необходимого уровня защиты объекта от попадания молнии. Этот критерий требует индивидуального расчета — следует учитывать ряд факторов:

  1. Среднегодовая продолжительность гроз. Речь идет о том, что в зависимости от территориального расположения вероятность поражения конкретного строения будет меняться. Соответственно, чем дольше и чаще происходят грозы, тем выше вероятность попадания разряда.
  2. Плотность попадания молний. Показатель рассчитывается на километр площади. Чем выше плотность молний, тем более мощной молниезащиты требует здание.
  3. Особенности рельефа. Важным при расчетах будет и конкретное расположение объекта на ландшафте. Специфика явления такова, что большему риску подвержены строения, расположенные на возвышенностях.
  4. Используемые материалы. Использование металлических кровельных материалов и обилие металла среди элементов каркаса способны повлиять на вероятность попадания молнии.



Более подробную информацию по вопросу можно почерпнуть из нормативного документа «Инструкция по молниезащите зданий, сооружений и промышленных коммуникаций» СО 153-34. 21.122-2003. Однако стоит принять во внимание, что применение данной системы на территории РФ отдельно не регламентируется. Это важно учитывать как на этапе вычисления уровня защиты объекта, так и во время монтажа самой системы.

к содержанию ↑

Подбор комплектующих

Если подготовительная сторона вопроса ясна, можно переходить к подбору комплектующих частей для формирования системы. Первое, что следует определить — схема молниезащиты.

В большинстве случаев система будет состоять из следующих элементов:

  1. Активный молниеприемник — основная часть всего молниеотвода, которая устанавливается непосредственно на крыше строения. От качества этого элемента будет зависеть эффективность работы всей системы. Его конструкция может отличаться большей или меньшей сложностью (количество излучающих электродов, конденсаторы и пр.), поэтому при выборе важно рационально соотнести желание сэкономить и реальную эффективность работы.
  2. Токоотводы — части системы, предназначенные для передачи переданного на приемник заряда к заземлителю. При их выборе необходимо обращать внимание на качество материалов изготовления, диаметр элементов. При прохождении энергии заряда молнии токоотводы будут нагреваться до высоких температур, из чего и следует исходить в процессе подбора компонентов.
  3. Заземлитель — важный элемент, который осуществляет непосредственную передачу энергии молнии в землю. Конструкционно — эта часть не отличается сложностью (металлический стержень необходимой длины), однако при выборе необходимо обратить внимание на материал. Например, стальные заземлители могут покрываться слоем меди, что способствует повышению их эффективности.

Здесь же можно упомянуть и элементы крепежа, которые стоит выбирать, исходя из качества изготовления.

к содержанию ↑

Правила установки

Что касается непосредственной установки молниезащиты, здесь важно учитывать ряд факторов. Молниеприемник должен быть закреплен на высоте. Речь идет о том, что этот элемент важно расположить как самый высокий объект в защищаемой зоне: несмотря на активный принцип действия, это будет способствовать увеличению его эффективности. Количество токоотводов должно соответствовать количеству приемников — важно обеспечить их равномерное распределение по каркасу строения.

Несмотря на то, что повышенная эффективность активной молниезащиты — предмет дискуссий, все большее число людей отдают ей предпочтение, но выбирать систему защиты дома от молнии необходимо индивидуально.

Активная молниезащита: конструкция, принцип работы и монтаж

Молниеотвод для частного дома: порядок монтажа пошагово

Молниеотвод – специальное устройство, устанавливаемое на зданиях и сооружениях для их защиты от ударов молнии. Нужно или нет делать молниеотводы, владельцы домов узнают только тогда, когда их строения сгорают из-за пожара, вызванного молнией.

Но не все так просто, как кажется на первый взгляд, только понимание физических законов позволит принимать оптимальное решение о монтаже на крыше дома молниеотвода.

Молниеотвод для частного дома

Содержание статьи

Куда чаще всего попадает молния

Очень интересный вопрос, имеет неожиданный ответ. Абсолютное большинство уверено, что молния всегда попадает в самое высокое здание, сооружение, дерево и т. д. Объяснение довольно простое – они ближе всех к тучам. Значит, высокий молниеотвод будет ловить все молнии и направлять их огромный электрический заряд в землю. На самом деле, в правильно смонтированный молниеотвод молния не должна попадать, именно для достижения таких результатов он и делается.

Молниеотвод защищает электропроводку дома

Почему ударяет молния? Во время трения между собой облаков образуются отрицательные заряды, в земле накапливаются положительные. При увеличении напряженности появляется так называемый ступенчатый лидер – относительно небольшой заряд, который двигается от облака к земле по пути наименьшего сопротивления.

Приближаясь к земле, он изменяет направление и движется к тем участкам, где накоплено больше всего положительных ионов. Вывод – основной заряд идет не от облака к земле, а наоборот, от земли к облаку.

Куда и почему попадает молния?

  1. Ствол дерева. Он влажный, поднимает положительные заряды высоко над землей и становится ближе к ступенчатому лидеру, двигающемуся от облака к земле.

    Молния ударила в дерево

  2. В высокие здания, если у них накоплено большое количество зарядов с земли. Но такое явление встречается довольно редко и только у специфических строений.

    Удар молнии в крышу дома

Эта зависимость всем понятна. Но почему молния чаще всего попадет около водоемов и рек хотя они расположены очень низко, а поблизости есть более высокие сооружения? Так происходит потому, что в этих местах очень влажная почва, а она накапливает и проводит максимальное количество зарядов. Ступенчатый лидер направляется не к высокому зданию на сухой почве, а к низинному болоту с большим количеством ионов.

Еще один фактор, влияющий на частоту попадания молнии – наличие в земле металла. Это может быть руда или иные токопроводящие образования.

Молниеотвод целесообразно монтировать на зданиях, если они имеют хотя бы одну из нижеперечисленных особенностей:

  • располагаются на переувлажненных грунтах;
  • дома построены в промышленных зонах с большими запасами полезных ископаемых;
  • строения имеют металлические несущие каркасы, отлично подающие токи на верхние этажи сооружения.

Если здание располагается на переувлажненном грунте, стоит установить молниеотвод

Если ваш деревянный коттедж расположен на сухих песчаных грунтах, то вероятность попадания молнии фактически равняется нулю, никакой молниеотвод не нужен.

Вывод. Задача молниеотвода не притягивать (принимать) молнии, а наоборот, создавать условия, при которых их удар в данной местности станет минимально вероятен. Это значит, что конструкция не имеет молниеприемника, наоборот, у нее есть стержень для отвода зарядов земли. Поэтому правильное название молниеотвод, а не молниеприемник. Через молниеотвод заряд из земли уходит в атмосферу, напряжение значительно падает, на этом участке нет предпосылок для возникновения молнии.

Задача молниеотвода — исключить удар молнии в кровлю

Если вам встречаются неграмотные или откровенно рекламные статьи на эту тему, то не стоит терять время на их прочтение. Ни один молниеотвод не украшает крышу и фасад здания, кроме того, монтаж устройств стоит существенных денег. И последнее. Чем больше элементов имеет молниеотвод – тем выше вероятность, что во время их установки повредится герметичность кровельного покрытия.

Из каких элементов состоит молниеотвод

Цены на молниезащиту и заземление

Молниезащита и заземление

Вне зависимости от размеров, технических данных и места монтажа все конструкции состоят из общих элементов.

Элемент молниеотводаНазначение и краткое описание
МолниеотводКусок катанки или иного металлического штыря, возвышающегося над крышей.
Проводники токаПроволока диаметром не менее 5 мм, соединяет между собой молниеотвод и заземление.
ЗаземлениеСамый важный технический элемент молниеотвода. Собирает из земли положительные ионы и по проводникам и молниеотводу отводит их в атмосферу. Именно от эффективности заземления зависит надежность функционирования молниеотвода.

Конструкция молниеотводов

Советы по монтажу молниеотвода

Если после грамотного анализа данных об участке, на котором расположено строение, принимается решение о целесообразности монтажа молниеотвода, то к выполнению работ следует подготовиться.

Важно. Нужно делать только комплексную систему молниезащиты и заземления, лишь совместно эти мероприятия обеспечивают эффективность сооружения.

Шаг 1. Подсчитайте количество элементов, размеры здания, длину проводов и купите комплект оборудования.

Расчет молниеотвода

Расчет молниеотвода.  Учебное электронное текстовое издание

Ссылка на скачивание файла в формате PDF

Шаг 2. Закрепите на конек кровли держатели токоотвода.

Крепление держателя токоотвода

Они фиксируются металлическими регулируемыми скобами, сами держатели проводов пластиковые со специальными зажимами. Держатели поддеваются лапками к нижней части конька, а двумя винтами фиксируется выбранное положение.

Расстояние между элементами примерно один метр

Практический совет. Конкретную конструкцию держателей выбирайте в зависимости от геометрической формы конька. Они могут быть полукруглыми, треугольными широкими и узкими.

Шаг 3. Закрепите в держателях токоотвод.

Размещение токоотвода

Для этого следует использовать проволоку диаметром не менее 0,5 мм. Старайтесь ее максимально выравнивать, не допускайте касания металлом конька, токоотвод должен свободно висеть над кровлей.

Шаг 4. Загните концы проволоки под углом 45°.

Загиб окончаний токоотвода

Как утверждают производители, за счет этого значительно увеличивается площадь покрытия молниезащиты. Но это некорректное утверждение, выше в этой статье мы уже объясняли, что устройство не притягивает молнии, а наоборот, создает условия, чтобы они в этом месте не появлялись. Защитный эффект достигается за счет вывода ионов из земли во влажный воздух, во время дождя он имеет свойство проводить электрические заряды.

Шаг 5. После того как проволока установлена на коньке, следует приступать к монтажу держателей токоотвода под черепицу.

Установка держателей токоотвода под черепицу

В зависимости от пожеланий клиента компании выпускают несколько видов держателей: с прямым крючком, со скрученным крючком и со специальным металлическим держателем. Для того чтобы закрепить приспособления на обрешетке, следует аккуратно демонтировать черепицу. Сколько штук – зависит от ее размеров, но для большинства видов достаточно одной. Монтаж держателей на скатах – довольно сложные работы, надо все делать очень внимательно и со знанием дела.

Расстояние между элементами также примерно один метр

Практический совет. Настоятельно рекомендуется предусматривать установку молниеотвода еще на стадии проектирования дома. Тогда кронштейны (держатели) без проблем устанавливаются во время производства кровельных работ – намного проще, быстрее безопаснее и качественнее.

Шаг 6. Прикрутите к центральному коньковому токоотводу боковые, установленные на скатах. Для этого нужно пользоваться специальными металлическими зажимами.

Установка токоотвода в держатели

Фиксирование зажимами

Важно. Если для молниеотвода применяются не оцинкованная, а обыкновенная проволока, то места контактов следует обильно намазать густым солидолом. Он предотвратит окислительные процессы, сопротивление тока в месте соединения длительный период времени будет оставаться в пределах нормы.

Шаг 7. Установите специальные держатели на поверхность кирпичного дымохода.

Монтаж держателя молниеприемника

Эти элементы крепятся по принципу дюбелей. Вначале высверливаются отверстия в кладке, затем в них вставляются пластиковые элементы и только потом закручиваются металлические держатели. Все подсоединения проволоки выполняются лишь при помощи специальных зажимов.

Установка молниеприемника

Шаг 8. Закрепите на фасадные стены пластиковые держатели. Надо предусматривать самое незаметное место, желательно с обратной стороны здания. Расстояние между держателями примерно 1 м, способ крепления к стене зависит от материала ее изготовления. Имейте в виду, что контрольный зажим должен располагаться на высоте 70 см от уровня земли. К контрольному зажиму присоединяется плоская токоотводящая шина заземления.

Установка держателей

Расстояние между креплениями и варианты элемента

Закрепление токоотвода

Контрольный зажим

Для того чтобы максимально спрятать провода и улучшить внешний вид здания, рекомендуется проволоку проводить по системе водоотвода. Как это делается?

  1. Установите держатель на желоб водостока. Он представляет собой изогнутую пластину шириной 3 см, один конец ее лежит на кровле крыши, а второй на краю желоба. Специальный верхний зажим фиксирует проволоку.
  2. Закрепите хомуты-держатели на водосточных трубах. Прикручивать их следует у каждого поворота системы водоотвода, а сами держатели должны располагаться с одной стороны. Расстояние между элементами примерно один метр.
  3. Установите токоотводы в хомуты, сильно зажмите их болтами.

Способ крепления токоотвода к водосточной системе

Держатель водосточных труб, крепление

На нашем сайте вы можете узнать не только о креплении молниезащитного оборудования, но и о порядке монтажа водосточной системы. Подробная информация в статье по ссылке. Пошаговая инструкция и мастер-класс.

На этом монтаж наружной части молниезащиты закончен. Можно приступать к изготовлению заземления.

Монтаж металлической шины заземления

Именно от этого элемента зависит эффективность устройства, во время выполнения работ следует строго выполнять рекомендации электриков. Они должны рассчитать параметры заземления в зависимости от физических характеристик грунтов, глубины залегания грунтовых вод, размеров и назначения здания.

Шаг 1. Прокопайте траншею длиной примерно один метр и глубиной 50 см, в ней будет лежать шина заземления.

Траншея

Шаг 2. Присоедините к контрольному зажиму токоотводящую шину. Мы уже упоминали, что он располагается на высоте 70 см от земли. Токопроводящая шина – металлическая полоса шириной примерно 2 см и толщиной не менее 2 мм. Шина фиксируется при помощи специальных держателей. Они устанавливаются на фасадные стены и цоколь, способ крепления выбирается мастером на месте с учетом индивидуальных факторов фасадных стен здания.

Монтаж фасадного держателя для полосы

Цены на фасадные держатели

Фасадный держатель

Шаг 3. Согните полосу буквой «Г» и установите ее на дно предварительно выкопанной траншеи.

Монтаж полосы на глубину 0,5 метра

Шаг 4. После того как все подготовлено, можно ставить на место контрольно-измерительный колодец. Если его размеры превышают ширину траншеи, то ее придется немного расширить.

Установка контрольно-измерительного колодца

Шаг 5. Согласно прилагаемой производителем инструкции соберите комплект штырей заземлителя, наденьте на них муфты для присоединения дополнительных элементов.

Наименование элементов

Сборка элементов

Важно. Общая длина штырей заземления должна определяться электриком после замеров сопротивления грунтов.

Производители настоятельно рекомендуют во время сборки комплекта использовать электропроводящую смазку для защиты контактов от ржавчины и специальную ленту, предотвращающую коррозионные процессы на поверхностях штырей, засыпанных землей. Их следует очень плотно и аккуратно обмотать, наличие пропусков и перегибов запрещается.

Соединение комплекта штырей и насадки

Схема соединения

Шаг 6. Установите на заземления элементы штырь-полоса и прочно соедините их.

Сборка штырей

Погружение на расчетную глубину

Установка зажима прута

Монтажные работы завершены, необходимо выполнить обязательные испытания – электрик должен специальным прибором проверить параметры сопротивления и написать акт об их соответствии расчетным значениям. Только такой молниеотвод станет гарантией, что молния не будет попадать на участок около коттеджа.

Монтажные работы завершены

Застройщики должны знать, что чем больше вокруг здания точек заземления, тем надежнее защита. Ступенчатый лидер молнии начинает корректировать траекторию своего движения на высоте нескольких сотен метров. Он реагирует главным образом на силу электрического поля, высота молниеотвода на его поведение оказывает минимальное влияние, конкретное место удара молнии зависит от количества положительно заряженных ионов в земле. Именно они создают напряжение между зарядами, а здесь уже есть прямая связь между числом, фактическим расположением на местности и правильностью изготовления точек заземления.

Цены на популярные модели перфораторов

Перфораторы

Заключение

Заземление – главный элемент молниеотвода. Оптимальный вариант закопать металлическую плиту площадью не менее 2 м2 и толщиной 1 см на глубину 1,5–2,0 м. Использование металлических прутков намного уменьшает эффективность конструкции.

Но есть еще одна проблема – многие забивают в землю не несколько соединенных между собой металлических штырей, а только один. Если заземление выполнено небрежно, металлический пруток один, забит в сухом месте и недостаточно глубоко, то эффективность даже самой дорогой и сложной конструкции на крыше равняется нулю.

Правильное заземление

Монтировать молниеотвод рекомендуется только тогда, когда есть полная уверенность в такой необходимости. Выполнять все работы следует с безусловным соблюдением требований нормативных документов.

Видео – Инструкция по монтажу молниезащиты для коттеджа

Громоотвод в частном доме: как установить правильно

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Громоотвод в частном доме

Содержание статьи

Что такое гром

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Гром

Соответственно, сооружать не громоотвод, а молниеотвод.

Молниеотвод

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю.  Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

  1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
  2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
  3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Стоит позаботиться о защите дома от молний

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

Крыша, на которой будет установлена молниезащита

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Как отогнуть усик

Как должна выглядеть деталь

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

Фиксация элементов

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования.  Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

Затягивание гаек

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

Крепление проволоки в держателях

  1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
  2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
  3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Сгибание выступающего конца, далее последует его обрезка

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Нанесение мастики или солидола

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

  1. Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками.

    Между листами крепят кронштейн

    Установка проволоки

    Итоговый результат

  2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом.

    Специальный кронштейн

    Установленные кронштейны

    Фиксация проволоки

    Итоговый результат

  3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза.

    Кронштейн с прокладкой и шайбой

    Зафиксированные кронштейны

    Фиксация проволоки в кронштейнах

    Узел стыковки

    Молниезащита

  4. Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов.  Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки.

    Фиксация кронштейна саморезами

    Проволока зажата в кронштейне

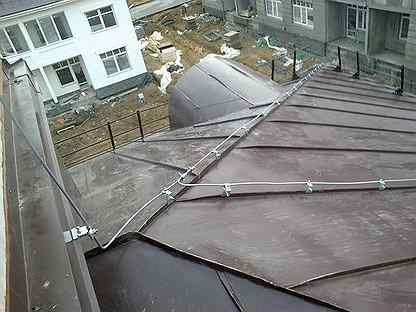

    Молниезащита на крыше

    Крепление токоотвода на стене

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Цены на держатели для токоотвода

Держатели для токоотвода

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Кронштейны прикручены к кромке водосточного желоба

Способ прокладки токоотводов

Установленные на доме токоотводы присоединяется к заземлению.

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Контрольный зажим токоотвода

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Для чего заземляют молниеотводы

Цены на стабилизаторы напряжения

Стабилизаторы напряжения

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2.  Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра.  Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

Видео – Монтаж громоотвода

Инструкция по установке молниеотвода МСАП, МСАА. Статьи компании «ООО "Молния"»

Установка фундамента



Установку молниеотводов необходимо провести любым из предложенных вариантов:

  1. к заглубленному бетонному фундаменту;
  2. к бетонной тумбе;
  3. с винтовой сваей;
  4. с рамным основанием, с утяжелением тротуарной плиткой;
  5. прикрепить кронштейнами к стене.

Требования к фундаментам приведены в п.2.4. Паспорта устройства.

При заливке фундамента необходимо руководствоваться строительными нормами и правилами, в том числе:

  • СП 50-101-2004 "Проектирование и устройство оснований и фундаментов зданий и сооружений",
  • СНиП 12-01-2004 "Организация строительства",
  • СНиП 3. 03.01-87 "Несущие и ограждающие конструкции",
  • СНиП 52-01-2003 "Бетонные и железобетонные конструкции".

Монтаж винтовых свай необходимо вести с учетом положений и требований:

  •  СНиП 23-01-2003 Строительная климатология;
  •  СНиП 2.02.03-85 Свайные фундаменты;
  •  СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах;
  •  ГОСТ 25100-95 Грунты. Классификация.





Монтаж фундамента



Шаг 1. После определения места установки, выкопайте яму в соответствии с выбранным размером фундамента.

Шаг 2.  Соберите нижнюю часть основания молниеотвода, установив анкерные болты, и зафиксировав гайки, шайбы и шайбы-гровер, как показано на рисунке.

Шаг 3. Установить опалубку для верхней части фундамента на высоту не менее 100 мм. Нижнюю часть основания (с анкерными болтами) закрепить на доске, опирающиеся на опалубку. Анкерные болты должны выступать (до плоскости опрокидывающего устройства) от будущего фундамента на расстоянии:

 а) H=150 мм для квадратного;

 б) H=115 мм для треугольного;

Ось молниеотвода должна совпадать с осью фундамента.



Шаг 4. Залейте фундамент бетоном В-20 вместе с анкерными болтами.



Шаг 5. После заливки фундамента проверьте уровнем горизонтальное положение опалубки и нижней части основания молниеотвода.



Шаг 6. Через 7-14 дней после заливки фундамента открутите верхний гайки и снимите шайбы и шайбы-гровер. После этого установите верхнюю часть опрокидывающего устройства, закрепив её осью.



Шаг 7. Далее снимите опалубку. Откиньте верхнюю часть опрокидывающего устройство и установите молниеотвод (см. раздел Сборка молниеотвода) на гильзу основания. Поднимите молниеотвод и закрепите основание гайками, шайбами и шайбами-гровер.



Шаг 8. При помощи гаек и уровня отрегулируйте молниеотвод по вертикали.







Готово!











Схема основания для молниеотводов МСАП, МСАА высотой от 6 до 14м





Схема основания для молниеотводов

МСАП высотой от 15 до 25м, МСАА высотой от 15 до 22м





Сборка молниеотвода





Шаг 1.

Перед сборкой молниеотвода освободите трубы и аксессуары от упаковки.

Расположите секции мачты в порядке сборки на площадке.

Пропустите трос токоотвода через все секции мачты.

Немного смажьте консистентной смазкой соединительные элементы мачты.

Вставьте аккуратно до упора верхнюю секцию мачты в нижнюю. Таким образом соберите все секции мачты.



Шаг 2.

Наконечник тросовый*, установленный на конце троса токоотвода соединить болтовым соединением с вершиной молниеотвода.



Шаг 3.

Конец троса токоотвода выведите через отверстие в нижней пластине основания. На конец троса установить тросовой наконечник.



Шаг 4.

Вкрутите стержень молниеприемника в вершину. (для МСАП)

Вкрутите активный молниеприемник в вершину. (для МСАА)

Установите вершину в верхнюю секцию и закрепите ее винтами.



Шаг 5.

Стоя у молниеотвода со стороны вершины, поддерживая молниеотвод, установите его на гильзу опорной плиты, которая в данный момент находится в разложенном виде. Постепенно приближаясь к основанию, установите молниеотвод в вертикальное положение, соединив гайками на анкерах нижнюю плиту основания с опорной плитой, проявляя осторожность к верхним элементам молниеотвода.

Заземлите трос токоотвода.



* Трос токоотвода с наконечниками тросовыми в базовую комплектацию не входят.





Обслуживание молниеотвода



Примерно через месяц после установки молниеотвода проверьте положение мачты и основания, также проверьте затяжку гаек, при необходимости их следует окончательно затянуть.



Обслуживаемые элементы молниеотвода:

  • соединительные элементы (болты, гайки, шайбы) откидывающегося основания - консистентная смазка; монтажная гильза основания - очистка от грязи; визуальная проверка состояния поверхности каждые 6 месяцев;
  • трос токоотвода - визуальная проверка на износ и прогар от ударов молнии (при необходимости заменить) каждые 6 месяцев;
  • проверка электрических параметров молниеотвода согласно нормативных документов каждые 3 месяца.



Внеочередные осмотры всех устройств молниезащиты следует производить после стихийных бедствий (ураганный ветер, наводнение, землетрясение, пожар) и гроз чрезвычайной интенсивности.



При опускании мачты молниеотвода необходимо, соблюдая требования техники безопасности, выполнить ряд действий:

  •  обезопасить территорию вокруг мачты молниеотвода в радиусе высоты мачты от людей и имущества;
  •  проверить качество соединения верхней и нижней частей опрокидывающего устройства основания и проверить образует ли петлю;
  •  при проведении работ скорость ветра должна быть минимальной;
  •  с помощью гаечного ключа открутить верхние гайки опрокидывающего устройства;
  •  стоя у молниеотвода со стороны соединения опрокидывающего устройства, поддерживать молниеотвод, постепенно отдаляясь, положить его в горизонтальное положение, проявляя осторожность по отношению к элементам молниеотвода, находящимся на его вершине (пассивный или активный молниеприемник).

После проведения всех работ, в обратной очередности поставить молниеотвод в вертикальное положение и закрепить его.



Все работы запрещено выполнять при грозовом предупреждении!

Молниеотвод в частном доме: этапы монтажа + фото

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно  обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

  • Заземлитель;
  • Токоотвод;
  • Приемник молнии.

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома.  Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии.  Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко,  начнет привлекать все молнии во время сильной грозы.

Стержневой молниеотвод выглядит так:

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Как сделать молниезащиту металлической крыши.

Схема заземления

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

  1. Медная проволока;
  2. Стержни;
  3. Хомуты;
  4. Алюминиевый провод;
  5. Дрель;
  6. Муфты;
  7. Трубы;
  8. Сварочный аппарат;
  9. Металлические уголки;
  10. Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода


К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я

Рекомендуем почитать молниезащита скатной кровли.

Принцип действия и особенности монтажа молниеотвода

Молниеотвод или, как его называют в быту, громоотвод — это инженерная конструкция, которая предотвращает попадание молнии во время грозы в близлежащие здания, сооружения, воздушные кабели для подачи энергии, инженерные конструкций. Он используется для строительства систем молниезащиты промышленных, торговых, жилых объектов. Необходимость установки молниеотводов обусловлена требованиями действующих стандартов противопожарной безопасности для конкретных объектов.

Основным нормативным документом для систем молниезащиты является СО 153-34.21.122-2003, в которой прописаны правила молниезащиты зданий, сооружений и коммуникационных линий.

Конструктивные особенности молниеотвода

Наиболее распространенным способом строительства систем молниезащиты является использование стержневых молниеотводов. Такая конструкция состоит из следующих деталей:

  • Молниеприемник — имеет вид стального штыря большой длины, который принимает электрический разряд во время грозы. Чаще всего он делается из меди, имеет толщину в 15 мм и заостренную вершину. Она должна располагаться выше объектов, которые защищает молниеотвод.
  • Токопровод — имеет вид толстого провода, проложенного внутри корпуса молниеотвода. Он соединяет молниеприемник и контакт системы заземления. Токопровод обязательно изолируется полимерными материалами, чтобы исключить контакт с корпусом ствола. Для соединения элементов системы используются муфты.
  • Заземление — особый проводник, который находится в грунте или соединен с закладными элементами, размещенными в земле. Обычно закладные элементы имеют вид стальных стержней, соединенных друг с другом и установленных особым образом, что гарантирует утилизацию электрического заряда.

Корпусом молниеотвода может служить несиловая опора освещения. Она имеет вид конического ствола с граненым поперечным сечением. Высота корпуса и длина штыря определяется технической документацией. От высоты установки кончика молниеприемника зависит площадь защищаемого пространства.

Также в качестве молниеотводов используются стальные тросы или сетки, которые предотвращают попадание молнии в протяженные инженерные коммуникации или крыши без уклона.

Принцип действия конструкции

Система защиты от ударов молний с помощью молниеприемника основана на принципе действия конденсатора, накапливающего электрический разряд. Облака над землей и мокрая земля являются его обкладками, которые электризуются во время грозы. Как только разница зарядов достигнет величины пробоя, возникает разряд (молния).

Молниеотвод предотвращает накопление заряда и выступает как замыкатель. Он отводит напряжение в землю, поэтому обкладки в виде облаков и грунта не могут накопить заряд большой мощности.

Защищаемое пространство

Один молниеотвод может защитить от удара молнии ограниченное пространство, которое имеет форму конуса. Вершина конуса совпадает с верхушкой штыря молниеприемника. Более точно границы защиты следующие:

  • Для надежности защиты минимального уровня при высоте молниеотвода до 100 метров высота конуса составит 85% от высоты молниеотвода, а площадь защищаемого пространства — окружность с радиусом в 1,2 высоты.
  • Для надежности среднего уровня высота конуса составит 70% от высоты молниеотвода, а защищаемая окружность будет иметь диаметр 0,7 от высоты.
  • Для максимальной надежности принимается высота конуса в 0,7 от высоты размещения штыря. Радиус защищенной окружности составляет 0,6 от высоты. Более точные расчеты выполняются инженерами-светотехниками по специальным формулам.

Места установки

Молниеотвод может монтироваться на крыше здания или другой инженерной конструкции либо на земле. Чаще всего применяются конструкции на базе опор МОГК, которые имеют фланец для крепления на закладной детали.

Контур заземления соединяется с контактом системы заземления согласно требованиям РД 34.21.122-87. После окончания работ проверяется сопротивление заземляющего контура, которое должно быть не более 10 Ом. Этот параметр постоянно контролируется с помощью специального оборудования. Раз в 12 лет производится частичное вскрытие грунта для визуального контроля штырей системы заземления.

Куда обратиться?

Приобрести молниеотводы, заказать проектирование и услуги по строительству системы молниезащиты можно в нашей компании.

Монтаж системы молниезащиты | ИНГЕСКО

Поскольку установка молниеотводов является системой защиты, очень важно, чтобы она выполнялась технически квалифицированным персоналом и в соответствии с действующими правилами.

  • Верх светового терминала должен быть установлен на расстоянии не менее 2 метров над защищаемой им зоной (включая антенны, градирни, крыши и резервуары).
  • Каждый молниеотвод должен быть подключен как минимум к двум токоотводам.
  • Приемные антенны (ТВ, радио, телефон) должны быть подключены напрямую или через SPD или изолированный искровой разрядник к системе молниезащиты с помощью подходящего проводника.
  • Коаксиальный кабель антенн должен быть защищен устройством защиты от перенапряжения .
  • Металлические элементы, которые возвышаются над крышей, должны быть соединены с ближайшим токоотводом .
  • Прокладка токоотвода должна быть как можно более прямой, по кратчайшему пути, избегая резких изгибов или восходящих участков.
  • Радиус изгиба должен быть не менее 20 см.
  • Токоотводы желательно размещать на внешней части конструкции (по возможности), избегая близости электрических или газовых проводов.
  • Система заземления должна быть помещена в регистрационную клетку для периодических проверок.
  • Регистрационная клетка (или, в ее отсутствие, каждый токоотвод) должна быть снабжена тестовым соединением для отключения системы заземления для обеспечения измерений.
  • Значение сопротивления, измеренное с помощью обычного оборудования, должно быть минимально возможным (менее 10 Ом).
  • Это сопротивление следует измерять на клемме заземления, изолированной от любого другого проводящего компонента.
  • Вся система заземления одного и того же сооружения должна быть соединена между собой.
  • Рекомендуется добавлять минеральное соединение Quibacsol для достижения более низкого удельного сопротивления почвы.

Показанное изображение является контуром, оно не соответствует реальным пропорциям.

ВАМ НУЖНА УСТАНОВКА ЗАЩИТЫ ОТ МОЛНИИ?

INGESCO охватывает все этапы защиты от производства до установки. У нас есть сеть квалифицированных монтажников для полной установки системы молниезащиты.

ВАМ НУЖЕН ЗАЩИТНЫЙ МАТЕРИАЛ?

Вы установщик? Мы проектируем и производим комплектные установки молниезащиты, защиты от перенапряжения и предохранительных устройств.Все наши продукты проходят испытания в лаборатории высокого напряжения LABELEC, аккредитованной ENAC. Наше предложение разработано с учетом ваших потребностей, чтобы гарантировать вашу безопасность.

Внешняя молниезащита | Громоотвод

ВНЕШНЯЯ МОЛНИЕЗАЩИТА - МОЛНИИ

Система абсолютной защиты от молнии в основном состоит из двух видов систем защиты, в зависимости от их функциональности:

Внешняя система: Включая различные системы, используемые для прикрытия конструкций или зданий, а также открытых и людей от прямых ударов молнии.

Внутренняя система: Системы защиты от перенапряжения подходят для защиты объектов и сетей, подключенных к электричеству, телефону и оборудованию для передачи данных.

РАЗЛИЧНЫЕ ВИДЫ ВНЕШНЕЙ ЗАЩИТЫ:

Есть два типа внешней защиты:

Системы пассивной защиты:

Это система защиты, которая не выполняет никаких действий до удара молнии, ее функции выполняются, когда молния ударяет по конструкции, отвечающей за движение, и рассеивает энергию молнии на землю.

Это система, состоящая из:

Системы активной защиты:

Система активной защиты выполняет предварительное действие при ударе молнии, система затравки излучает ионизацию, создавая обратный удар в облаке и направляя луч и направляя луч в безопасную и готовую к загрузке точку.

Это система, состоящая из:

Активная защита имеет ряд преимуществ перед другими видами защиты:

  • Защита не только конструкции, но и вокруг или на открытых площадках.
  • Простота установки, удешевление рабочей силы. Это намного дешевле.
  • Меньшее визуальное воздействие, менее громоздкая установка, защищенное здание эстетически не претерпело значительных изменений.
СТАНДАРТЫ:

Правила внедрения системы эффективной защиты людей и имущества:

  • UNE 21186: 2011 : Молниезащита - Молниеотводы с запорным устройством.
  • NF C 17-102: 2011 : Protection contre la foudre - Systèmes de protection contre la foudre à dispositif d’amorçage.
  • NP 4426: 2013 : Proteção contra descargas atmosféricas - Sistemas com dispositivo de ionização não Radioativo.

В дополнение к этому может существовать законодательство или нормы, специфические для каждой страны.

Молниеотвод с ESE | ИНГЕСКО

Специальная функция молниеотвода I NGESCO ® PDC с ESE заключается в создании восходящего потока ионизированных частиц, которые будут направлять возможный электрический разряд от его источника.

Существует разница в электрическом потенциале между разрядником (который имеет тот же потенциал, что и окружающий его воздух) и наконечником воздухораспределителя и отклоняющим элементом (они имеют тот же потенциал, что и земля). Эта разница увеличивается по мере того, как атмосферный потенциал становится выше из-за неминуемого удара молнии.

Зная значение этой разницы Δt, мы можем установить связь между временем и скоростью распространения электрического разряда и, следовательно, рассчитать расстояние удара молнии и защитный радий, который предлагает каждая модель молниеотвода (см. Таблицу ниже).

Знание этого значения позволяет выбрать наиболее подходящую модель молниеотвода с учетом характеристик конструкции, которую мы хотим защитить, и необходимого уровня защиты в соответствии с нормами UNE 21.186: 2011, NFC 17.102: 2011 и NP4426: 2013.

Характеристики

Терминал захвата INGESCO ® PDC соответствует следующим техническим характеристикам:

  • Имеет двойную систему ESE (Early Streamer Emission).
    • Раннее стримерное устройство, которое производит восходящее излучение.
    • Электро-атмосферный конденсатор.
    • Атмосферный ускоритель.
  • Система изоляции сертифицирована Общей испытательной и исследовательской лабораторией Женералитата Каталонии (LGAI).
  • Наружная конструкция из нержавеющей стали AISI 316L.
  • Система Early Streamer Emission из нержавеющей стали AISI 316L и полиамида PA66.

Это гарантирует его эффективную работу в любых атмосферных условиях и окружающей среде.

BIM:

У нас есть файл BIM : запрос файла BIM

.
Монтаж молниеотвода: Молниезащита частного дома: устройство, типовые схемы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
