Точка росы — определение, расчет

Почему потеют окна, двери, стены? Почему покрываются конденсатом вещи, занесенные с холода в теплое помещение? Почему мокреют трубы холодной воды? — ответ один, температура поверхности предмета ниже температуры точки росы.

Точка росы (Температура точки росы ТР) – это температура, при которой начинает образовываться роса, т.е. температура до которой необходимо охладить воздух, что бы относительная влажность достигла 100%

Содержание статьи:

• Температура точки росы ТР
• Абсолютная влажность
• Относительная влажность
• Несколько фактов о точке росы
• Как определить, рассчитать точку росы?
• определить по таблице,
• рассчитать по формуле,
• рассчитать на «Калькуляторе расчета точки росы».
• Калькулятор расчета температуры внутреннего стекла стеклопакета
• Калькулятор расчета температуры наружного воздуха
• Калькулятор расчета сопротивления теплопередаче стеклопакета

Со школьного курса физики мы знаем, что влажность воздуха (содержание воды в воздухе) определяется двумя параметрами:

Абсолютная влажность;
Относительная влажность.

С абсолютной влажностью ( f ) все понятно – это количество воды, в граммах, содержащейся в одном кубическом метре воздуха, единица измерения – грамм в метре кубическом, г/м3.

f = m / V

где:

V — объём влажного воздуха;

m — масса водяного пара, содержащегося в этом объёме.

Относительная влажность ( RH ) – это количество воды содержащейся в воздухе относительно максимально возможного количества воды при данной температуре и давлении, единица измерения проценты, %.

Причем с увеличением температуры, максимально возможное количество воды содержащейся в воздухе – увеличивается.

Соответственно при уменьшении температуры – уменьшается.

При дальнейшем понижении температуры «лишняя» вода начнет конденсироваться в виде капель росы – это и есть точка росы.

Несколько фактов о точке росы.

• Температура точки росы не может быть выше текущей температуры.
• Чем выше температура точки росы, тем больше влаги находится в воздухе
• Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
• Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
• Относительная влажность (RH) достигает 100 % в период дождей.
• Высокие точки росы обычно происходят перед холодными температурными фронтами.

Как определить, рассчитать точку росы?

Ответ очевиден –

определить по таблице,
рассчитать по формуле,
рассчитать на «Калькуляторе расчета точки росы».

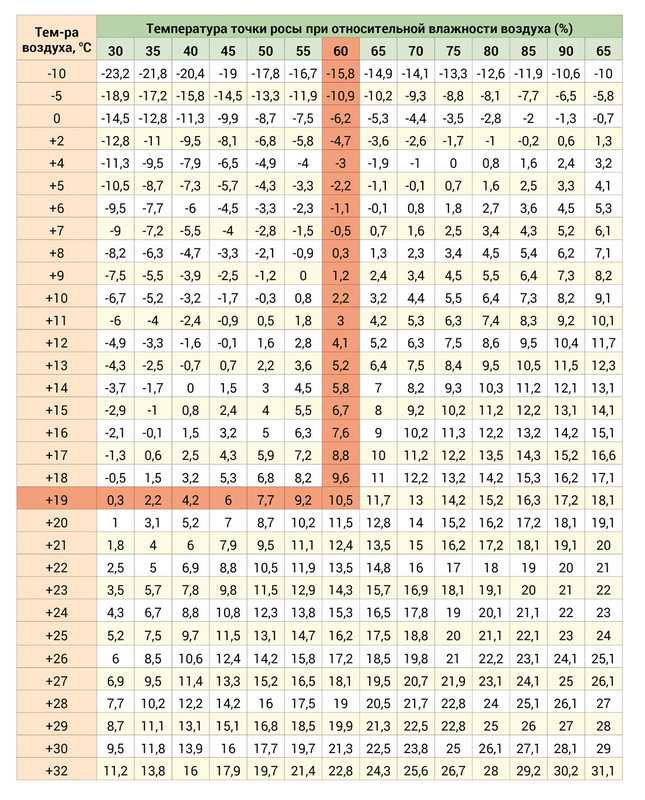

1. Для определения точки росы существуют специальные таблицы,

где в столбцах указана Относительная влажность в %, в строках – температура окружающего воздуха в °С, в клетках на пересечении — температура точки росы, для выбранной влажности и температуры.

Для примера выбрана относительная влажность 60 %, комнатная температура 21 °С на пересечении видим значение точки росы 12,9 °С.

Соответственно при данных условиях, конденсация влаги произойдет на холодных поверхностях (например, оконных стеклах) с температурой поверхности ниже, чем 12,9 °С.

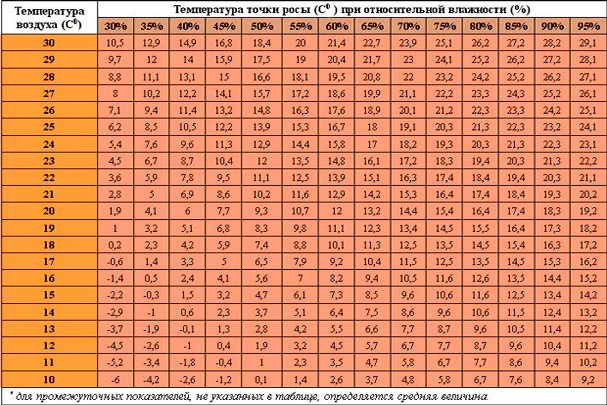

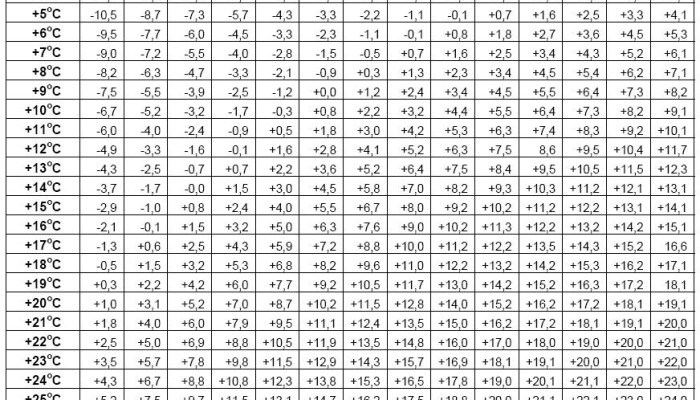

На специализированных сайтах существуют более подробные таблицы определения точки росы, но для «домашнего пользования» вполне достаточно, ниже приведенной таблицы, ее можно сохранить, распечатать и использовать при необходимости.

2. При расчете температуры точки росы, используем формулы 1.1 и 1.2.

Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ), ( 1.1 )

где:

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ), ( 1.2 )

Тр – температура точки росы, °С;

a = 17. 27;

b = 237,7;

Т – комнатная температура, °С;

RH – относительная влажность, %;

Ln – натуральный логарифм.

Рассчитаем точку росы для тех же значений температуры и влажности.

Т = 21 °С;

RH = 60 %.

Вначале вычислим функцию f ( T, RH )

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ),

f ( T, RH ) = 17,27 * 21 / (237,7+21) + ln ( 60 / 100) =

= 1,401894 + (-0,51083) = 0,891068

Затем температуру точки росы

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ),

Tp = (237,7 * 0,891068) / (17,27 — 0,891068) =

= 211,807 / 16,37893 = 12,93167 °С

Итак, наш результат вычислений Тр = 12,93167 °С.

3. Значительно проще рассчитать точку росы используя «

Калькулятор расчета точки росы» на нашем сайте.

Заполняем значения:

Температура воздуха внутри помещения, °С. — 21;

Относительная влажность, %. – 60.

Жмем на кнопочку «Рассчитать» и сразу же получаем значение температуры точки росы – 12,93 °С.

Сбросив результат, можем рассчитать Тр для других значений.

Как видим, значение точки росы для всех трех способов совпадает:

Тр = 12,9 °С;

Тр = 12,93167 °С;

Тр = 12,93 °С.

Разница лишь в количестве знаков после запятой.

Возникают справедливые вопросы – зачем нам нужна эта точка росы, зачем мы уделяем так много времени для определения или расчета, какое практическое применение имеет точка росы?

В местах, где постоянно скапливается влага, создаются, благоприятные условия для развития плесени, грибковых спор, что очень отрицательно влияет на здоровье находящихся вблизи людей.

Зная точку росы, мы можем не допустить образования конденсата на поверхностях нашего помещения.

Используя:

1.«Калькулятор расчета температуры внутреннего стекла стеклопакета (оконного профиля)», определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле (профиле) Вашего окна.

Пример у нас имеется (мы хотим заказать) окно, выполненное с:

• оконного профиля KBE Etalon, имеющего сопротивление теплопередаче — 0,65 (м2 °С /Вт).
• однокамерного стеклопакета 4M-16-4M , имеющего сопротивление теплопередаче -0,32 (м2 °С /Вт).

Мы хотим узнать внутреннюю температуру оконного профиля и стеклопакета при температуре в помещения 21°С, и внешней температуре – 20 °С.

Подставляем значения в калькулятор и получаем результат:

Температура внутренней стенки оконного профиля выше точки росы

13,12 > 12,93 .

Следовательно конденсата на стенке оконного профиля, при выбранных условиях не будет.

Температура внутренней стенки стеклопакета ниже точки росы,

4,98 < 12,93.

Значит, на внутренней стенке стеклопакета будет образовываться конденсат.

Вывод: стеклопакет 4M-16-4M не подходит для указанных условий.

Попробуем стеклопакет с большим сопротивлением теплопередаче, например двухкамерный пакет с И-стеклом

4М-10-4M-10-И4 , имеющим R опр = 0,64 ( м2 °С / Вт ).

При этом 12,99 > 12,93,

превышение незначительное, для указанных условий желательно использовать профили и стеклопакеты с сопротивлением теплопередаче от 0,7 (м2 °С / Вт).

2. «Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы на внутренней поверхности стеклопакета» Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы.

Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть.

В предыдущем примере мы определили, что профиль KBE Etalon и стеклопакет 4М-10-4M-10-И4 не будут потеть при внутренней температуре 21 °С и внешней — 20 °С, но хотелось бы знать

есть ли запас по уменьшению внешней температуры и какова его величина.

Как видно по результатам расчета, уже при понижении температуры до — 20,96 °С для оконного профиля и до – 20,31 °С для стеклопакета температура внутренней стенки будет равна температуре точки росы.

Вывод:

Данный комплект оконного профиля и стеклопакета хорошо подойдет в местностях, где средние температуры воздуха холодного периода года не опускаются ниже минус 15-18°С.

3. «Калькулятор расчета сопротивления теплопередаче стеклопакета», можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы.

Т.е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть.

Для выбранных условий сопротивление теплопередаче оконного профиля и стеклопакета должно быть более 0,635 (м2 °С /Вт).

Таким образом, используя результаты вычислений, еще на стадии выбора элементов окна можно количественно оценить, как оно поведет себя в холодный период года, подобрать оптимальный вариант комплектации.

Калькулятор расчета точки росы онлайн

Содержание статьи:

• Калькулятор расчета точки росы.
• Калькулятор расчета температуры внутреннего стекла стеклопакета.
• Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы.
• Калькулятор расчета сопротивления теплопередаче стеклопакета.
• Калькулятор расчета относительной влажности воздуха психрометрическим методом.

1. Калькулятор расчета точки росы.

Согласно СП 50.13330.2012 п.Б.24.

Точка росы — температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью.

Калькулятор позволяет рассчитать температуру точки росы, используя формулы 1.1 и 1.2.

Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

Tp = ( b f( T, RH ) ) / ( a — f( T, RH ) ), 1.1

где:

f( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ), 1.2

Подробней о расчете точки росы, на нашем сайте.

2. Калькулятор расчета температуры внутреннего стекла стеклопакета.

Определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле Вашего окна. .

Если Твсс выше Тр конденсат на внутреннем стекле образовываться не будет.

Если Твсс ниже Тр внутреннее стекло будет потеть.

Расчет проводится по формуле 2.1

Твсс = Твну — ( Твну — Твне ) / ( R опр * αint ), 2.1

3. Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы.

Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы.

Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть.

Для этого используем формулу 3.1

Твне = Твну + αint * Ropr * ( Tр — Твну ), 3.1

4. Калькулятор расчета сопротивления теплопередаче стеклопакета.

Также можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы.

Т.е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть.

Для расчета используем формулу 4.1

R опр = ( Твне — Твну ) / ( ( Тр — Твну ) * αint ), 4.1

где:

Тр – температура точки росы, рассчитываемая по формуле 1.1 и 1.2, °С;

a = 17.27;

b = 237,7;

Твсс – температура внутреннего стекла стеклопакета, °С;

Твну — средняя температура внутреннего воздуха помещения, °С;

Твне — температура наружного воздуха в холодный период года, °С;

R опр – сопротивление теплопередаче стеклопакета, м2°С/Вт;

αint = 8 – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/( м2°С), принимаемый по «таблице 7» для окон, СНиП 23-02-2003 «Тепловая защита зданий».

5. Калькулятор расчета относительной влажности воздуха психрометрическим методом.

Что бы измерить относительную влажность психрометрическим методом, проведите два измерения:

• сухим термометром;
• смоченным термометром.

Для этого участок термометра с ртутью или спиртом, плотно оберните кусочком тонкой ткани, конец которой опустите в сосуд с водой.

Введите в калькулятор показания сухого и смоченного термометра, нажмите рассчитать и в результате получите относительную влажность в процентах.

Температура смоченного термометра не может быть выше температуры сухого.

Калькулятор точки росы с возможностью выбора технических единиц

Калькулятор точки росы Shaw Moisture Meters — это бесплатный онлайн-инструмент для расчета точки росы и преобразования единиц измерения следовой влажности. Позволяет преобразовать ваши расчеты следовых уровней влажности при различных давлениях.

Калькулятор точки росы Shaw

Точное измерение точки росы ряда веществ с помощью онлайн-калькулятора точки росы Shaw.

Я хочу рассчитать точку росы: Выберите ГазВоздухАзотАргонГелийSF6КислородВодородCO2Природный газ (Ch5)

• Воздух

• Аргон

• Гелий

• Водород

• Углекислый газ

• Кислород

• Природный газ

• Азот

• Гексафторид серы

Показать инструкции

Инструкции

Пожалуйста, введите число в одно из двух значений точки росы, выбрав соответствующие единицы, или одно из четырех абсолютных значений перед нажатием кнопки расчета. «Давление в линии» и «Тип газа» требуются в качестве входных данных, только если Должны использоваться/вычисляться «точка росы при линейном давлении» или «ppm(w)».

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ : Несмотря на то, что компания Shaw Moisture Meters приложила все усилия для обеспечения правильности расчетов, полученных с помощью калькулятора влажности, он не несет ответственности за любые ошибки. Ни при каких обстоятельствах Shaw Moisture Meters не несет ответственности за какой-либо ущерб, возникший в результате или в отношении информации, содержащейся на этом сайте.

Тип газа ВоздухАзотАргонSF6КислородВодородCO2Природный газ(Ch5)ГелийДругой газ введите MW Молекулярный вес Наблюдаемая точка росы Точка росы при атмосферном давлении: ºCºF Точка росы при линейном давлении: ºCºF Давление в линии: барабаргпсиапсигKPaMPa Абсолютные значения

• Частей на миллион по объему: ppm(v)
• Частей на миллион по массе: ppm(w)
• Абсолютная влажность: г/м³
• фунтов/
MMSCF

Влагомеры Shaw разрабатывают и производят ряд приборов для определения точки росы для промышленного и коммерческого применения. Ассортимент включает в себя: измерители точки росы, портативные гигрометры точки росы, ручные гигрометры, анализаторы влажности, датчики точки росы и преобразователи точки росы. Все они подходят для измерения следов влаги в газах и сухом сжатом воздухе.

Для получения рекомендаций по выбору продукта, подходящего для вашего применения, обращайтесь по телефону: +44 (0) 1274 733582 или по адресу [email protected]

Калькулятор точки росы | Good Calculators

Вы можете использовать этот калькулятор точки росы для определения температуры точки росы (T _dew ) в зависимости от температуры воздуха (T) и относительной влажности (RH).

Вы можете рассчитать точку росы в три простых шага:

1. Выберите единицу измерения температуры: Фаренгейт (°F), Цельсий (°C) или Кельвин (K).
2. Введите данные об относительной влажности и температуре воздуха.
3. Щелкните ссылку «Рассчитать», чтобы определить точку росы.

Результаты калькулятора точки точки DEW Point. — — —

Точка росы Таблица

Temperature (°F)	Relative Humidity (%)
	40	45	50	55	60	65	70	75	80	85	90	95	100
100	71.3	74.8	78	80.9	83.6	86.1	88.4	90.6	92.7	94.7	96.5	98.3	100
99	70.4	73.9	77.1	80	82.7	85.1	87.5	89.7	91.7	93.7	95.5	97.3	99
97	68.6	72.1	75.2	78.1	80. 8	83.3	85.6	87.7	89.8	91.7	93.6	95.3	97
95	66.9	70.3	73.4	76.3	78.9	81.4	83.7	85.8	87.8	89.8	91.6	93.3	95
93	65.1	68.5	71.6	74.4	77	79.5	81.7	83.9	85.9	87.8	89.6	91.3	93
91	63.3	66.7	69.8	72.6	75.2	77.6	79.8	82	84	85.8	87.6	89.4	91
90	62.4	65.8	68.8	71.6	74.2	76.6	78. 9	81	83	84.9	86.7	88.4	90
88	60.6	64	67	69.8	72.4	74.7	77	79.1	81	82.9	84.7	86.4	88
86	58.9	62.2	65.2	67.9	70.5	72.9	75.1	77.1	79.1	81	82.7	84.4	86
84	57.1	60.4	63.4	66.1	68.6	71	73.2	75.2	77.2	79	80.7	82.4	84
82	55.3	58.6	61.5	64.2	66.7	69.1	71.2	73.3	75. 2	77	78.8	80.4	82
81	54.4	57.7	60.6	63.3	65.8	68.1	70.3	72.3	74.2	76.1	77.8	79.4	81
79	52.6	55.9	58.8	61.5	63.9	66.2	68.4	70.4	72.3	74.1	75.8	77.4	79
77	50.8	54	56.9	59.6	62.1	64.3	66.5	68.5	70.4	72.1	73.8	75.5	77
75	49.1	52.2	55.1	57.7	60.2	62.4	64.6	66.5	68.4	70. 2	71.9	73.5	75
74	48.2	51.3	54.2	56.8	59.2	61.5	63.6	65.6	67.4	69.2	70.9	72.5	74
72	46.4	49.5	52.4	55	57.4	59.6	61.7	63.6	65.5	67.2	68.9	70.5	72
70	44.6	47.7	50.5	53.1	55.5	57.7	59.8	61.7	63.5	65.3	66.9	68.5	70
68	42.8	45.9	48.7	51.2	53.6	55.8	57.9	59.8	61.6	63.3	65	66. 5	68
66	41	44.1	46.8	49.4	51.7	53.9	55.9	57.9	59.7	61.4	63	64.5	66
64	39.2	42.3	45	47.5	49.9	52	54	55.9	57.7	59.4	61	62.5	64
63	38.3	41.4	44.1	46.6	48.9	51.1	53.1	55	56.7	58.4	60	61.5	63
61	36.5	39.5	42.3	44.7	47	49.2	51.2	53	54.8	56.5	58	59.6	61
59	34. 7	37.7	40.4	42.9	45.2	47.3	49.2	51.1	52.8	54.5	56.1	57.6	59
57	33	35.9	38.6	41	43.3	45.4	47.3	49.2	50.9	52.5	54.1	55.6	57

Очень неудобный

Неудобный

Подходит для большинства

Комфортный

Сухой

Что такое точка росы?

Температура, до которой необходимо охладить воздух, прежде чем он достигнет насыщения, называется температурой точки росы. Когда воздух достигает точки росы, окружающий водяной пар конденсируется, образуя туман или росу.

Существует тесная связь между точкой росы и относительной влажностью (RH), последняя из которых представляет собой отношение давления водяного пара в воздушной посылке к давлению насыщения водяного пара в той же самой посылке при определенной температуре.
