Как избежать популярных ошибок при ее возведении, читателям сайта «РИА Недвижимость» рассказал генеральный директор торговой сети «Технониколь» Анатолий Нестеров.

Для начала давайте напомним, что отмостка – это водонепроницаемый участок вокруг здания. Во-первых, он служит отводом дождевой и талой воды, что позволяет избежать лишних нагрузок на основание, помогает избежать переувлажнения и вымывание грунта в зоне фундамента. Во-вторых, эта важная строительная конструкция выглядит очень эстетично. Кроме того, этот элемент выполняет теплоизоляционную функцию, если у вас есть подвал или цокольный этаж, а также функцию пешеходной дорожки.

Существует два вида отмостки: жесткая и мягкая. Жесткая отмостка, например, бетонная, обеспечивает отличную гидроизоляцию, а в случае с тротуарной плиткой, легче поддается ремонту, если трещина появилась в одном месте. Мягкая отмостка (без твердого покрытия) более стойкая к сезонным вертикальным перемещениям грунта при замерзании и оттаивании воды в грунтовом основании.

3 июля 2020, 13:13

Личная Норвегия: как сделать травяную крышу в частном доме

От того, насколько качественно будет возведена отмостка, зависит долговечность строения, поэтому стоит с полной серьезностью выполнить задачу по ее устройству. Тем более что процесс достаточно простой, стоит лишь соблюдать несколько важных моментов и избегать часто встречающихся ошибок.

Ошибка №1 Отсутствие уклона или недостаточный уклон от здания

Отмостка должна отводить воду от фундамента, а никак не служить местом для сбора луж. Добиться этого можно только при соблюдении правильного уклона от строения – не менее 1%, но и не более 10%. Эти значения прописаны в своде правил «СП 82.13330.2016 Благоустройство территорий» и стоит их придерживаться, чтобы в случае попадания воды на отмостку, она эффективно отводила воду от возведенного строения.

Величину уклона для конкретного дома подбирают, основываясь на регионе и погодных условиях. При недостаточном уклоне увеличиваются риски намокания цокольной части и ее разрушения, преждевременный выход из строя самой отмостки и как следствие изменения, связанные с работой фундамента.

Если отмостку планируется использовать как дорожку – не стоит делать угол выше 3%, так по ней можно будет передвигаться даже в условиях гололеда.

2 июля 2020, 14:10

Не надо лапшу вешать! Как «чайнику» контролировать стройку своего дома

Важный нюанс: при выборе бетонной отмостки внимательно следите за тем, чтобы бетон сохранял заданный уклон на протяжении срока набора первичной прочности, а не стремился выровнять его или вообще принять горизонтальное положение.

Ошибка №2 Недостаточная ширина отмостки

Узкая отмостка не сможет предотвратить размыв почвы водой. Золотое правило отмостки – ориентироваться на ширину карнизной части кровли. Отмостка должна быть минимум на 20 сантиметров больше. Это гарантирует, что ни одна капля воды с крыши не попадет на открытый грунт.

Также имеет значение типы грунтов. Для песчаных достаточно указанной нормы, а вот для суглинков лучше увеличить в 1,5-2 раза. Пренебречь этим правилом можно только в случае грамотно выстроенной системы водослива, когда с крыши осадки сходят по водостоку и попадают в ливневую канализацию. В противном случае: нарушение правила – вымывание грунта под самой отмосткой и ее интенсивное разрушение со всеми вытекающими или уже правильнее сказать «затекающими» последствиями.

Ошибка №3 Неутрамбованный грунт в основании отмостки

Возведение отмостки процесс простой, и чтобы его не усложнять переделыванием, лучше сразу ответственно подойти к каждому этапу.

Трамбование основания – это подготовительный и важный этап работы. Если недостаточно утрамбовать грунт, оставив в нем пустоты или оставив его избыточно влажным, конструкция отмостки начнет разрушаться слишком быстро и смысла от проделанной работы не будет никакого, а страдать от этого будет фундамент.

Идеальная схема – это когда пазухи с выбранным по периметру грунтом заполняются песком слоями по 0,4-0,5 метра, и каждый слой трамбуется. То есть при заглублении фундамента к примеру, на 1,5 метра количество операций по засыпке и трамбовке будет не менее трех.

Ошибка №4 Отсутствие компенсационных швов

При устройстве монолитной отмостки в погоне за идеальной гладкостью, ровностью и однородностью часто забывают про устройство компенсационных швов. А ведь грунт вокруг дома реагирует на погодные условия, например, периодически вспучиваясь в мороз из-за содержащейся в почве воды. Такое поведение почвы создает нагрузку на фундамент и, конечно, на отмостку. Предотвратить разрушение можно при помощи «температурных» швов, позволяющих компенсировать тепловые расширения.

5 июня 2020, 15:25

Лечим дом: как самостоятельно укрепить фундамент на старой даче

Обычно они организуются с помощью деревянных брусков на стадии монолитных работ.В этом случае на этапе сборки в опалубке закрепляют бруски, которые обрабатывают септиком, битумным праймером или смолой и после уже проводят заливку бетоном.

Есть и другой вариант: швы нарезают после заливки опалубки с помощью угловой шлифовальной машинки и заполняют полиуретановым герметиком. Шаг таких швов в обоих случаях составляет каждые 2-2,5 метра.

Также нужно учесть, что сопряжение фундамента и отмостки должно быть разделено деформационным швом. Иначе этот переход треснет, причем еще до того, как бетон наберет свою прочность.

Ошибка №5 Не организован сбор воды

Еще однин важный момент, которым довольно часто пренебрегают – это организованный сбор воды по периметру отмостки. Представьте, дом построен, сделана идеальная кровля, установлена водосточная система, правильно выполнена отмостка, но во время таяния снега или осенних затяжных дождей подступы к дому в буквальном смысле омывает вода.

18 июня 2020, 14:52

Сухо и тепло: как не допустить, чтобы скатная крыша на даче дала течь

Чтобы этого не произошло, стоит предусмотреть организованный отвод воды в ливневую канализацию. Сегодня существует огромное множество различных решений от лотков с решетками до выполнения дренажных каналов. То есть по сути нужно проложить путь движения воды до самой ливневки.

Другой вариант – это организация дренажа на всем участке, этот вопрос наиболее актуален на участках с уклонами.

Как сделать отмостку вокруг частного дома правильно?

Отмостка вокруг коттеджа не только служит завершающим этапом строительства, но также защищает грунт от намокания из-за чего он теряет свои несущие свойства. В статье мы расскажем, как правильно сделать отмостку вокруг частного дома самостоятельно. Главное — подобрать материалы и соблюсти технологию.

Для чего нужна отмостка вокруг дома

Основная функция отмостки вокруг дома — защитная, но защищает не только фундамент. Она предотвращает намокание и подмывание почвы вокруг дома. Ослабленный грунт может отрицательно повлиять на несущую способность здания, вызвать разрушение фундамента, появление трещин. Она является частью архитектурного решения дома, поэтому идеально, когда материал стилистически сочетается с дизайном дома. Также отмостка выполняет роль пешеходной дорожки, что особенно важно, когда приусадебный участок небольшой.

Какой должна быть отмостка дома

Отдельного стандарта, какой должна быть дорожка вокруг фундамента, нет. Однако в различных нормативных документах собраны рекомендации по назначению, ширине, углу наклона и другим параметрам.

Материал. Отмостка может быть твердой и мягкой. Для мягкой используются газонное покрытие, гравий, легкая плитка, для твердой — бетон, асфальт, тротуарная плитка.

Размер. Ширина отмостки вокруг дома должна быть на 20 см больше, чем размеры свеса кровли. В среднем она должна составлять 0,8–1,2 м, а на грунтах с карстами — 1,5–3 м.

Углы наклона. Чтобы возле фундамента не застаивалась вода и не образовывались лужи, нужно укладывать покрытие под углом 2–10 градусов по направлению от фундамента. Если сделать слишком большой уклон, по дорожке сложно будет ходить, если маленький — может застаиваться вода.

Варианты отмостки вокруг дома

Жесткое покрытие делают из бетона, асфальтобетона, тротуарной или клинкерной плитки, причем плитка укладывается на слой бетонного раствора. Технология монтажа схожа с технологией обустройства пешеходных дорожек.

Мягкое покрытие впитывает воду, которая отводится в дренаж. Подходит для пучинистых грунтов. В качестве материала для отмостки вокруг дома используется утрамбованная водоупорная глина. Сверху укладывается гравий или плитка на слой песка.

Скрытая отмостка сделана из профилированной мембраны, геотекстиля и слоя щебня, прикрытого сверху грунтом, который засевают газонной травой. Минус такого покрытия — по нему нельзя ходить.

Как сделать бетонную отмостку вокруг дома своими руками

Для бетонного покрытия важно сделать правильную бетонную смесь с соблюдением пропорций цемента, песка, щебня и воды. Для получения 1 м³ бетона марки М 250 для отмостки дома нужно взять 332 кг цемента М 400, 1 080 кг щебня фракции до 20 мм, 750 кг песка и примерно 215 л воды.

Сделайте траншею по размеру отмостки на глубину 30 см. Уложите слой глины и щебня. Можно разделить слои геотекстилем.
Установите опалубку на нужное расстояние и уложите поперек бруски, которые выполняют роль температурных компенсационных швов, предотвращающих растрескивание.
Уложите бетонную смесь и уплотните виброплитой, которая обеспечит высокое качество финишных работ. Бетонный настил должен возвышаться над грунтом примерно на 7 см.

Как сделать мягкую отмостку из глины и щебня

Отмостка из щебня состоит из нескольких слоев. Первый слой делают из жирной глины с наименьшим содержанием песка, так как она более прочная и водонепроницаемая. Выкопайте по периметру траншею глубиной 50 см. Уложите и утрамбуйте слой глины толщиной 15 см с уклоном в 3-5 градусов. Покройте слоем рубероида или ПВХ-пленки с припусками на фундамент и стенки траншеи и внахлест 10 см. Места соединения смажьте битумом. Уложите дренаж из песка 10–15 см и утрамбуйте, затем — геотекстиль и щебень.

Как правильно сделать отмостку плиткой

Отмостка из тротуарной или клинкерной плитки выглядит очень эстетично и ее легко уложить без участия специалистов. Порядок проведения работ похож на обустройство дорожки из монолитного бетона. Для устройства отмостки вокруг дома сначала нужно выкопать по периметру дома траншею глубиной 40 см, а затем с уклоном уложить слоеный пирог из глины, геотекстиля, песка и щебня. Сверху наыпать слой из 3 частей песка, 1 части цемента и плитку. Швы заделать песчано-цементной затиркой.

Гидроизоляция отмостки дома

Гидроизоляция защищает фундамент от разрушения и попадания влаги в подвал. Она может быть сделана по более сложной или простой технологии в зависимости от количества осадков и типа почвы. Для гидроизоляции используется рубероид, ПВХ-пленка, геотекстиль, профилированные мембраны. Полосу материала укладывают с заходом на фундамент на 20 см, швы замазывают битумом.

Отмостка дома с утеплителем

Нужно ли утеплять отмостку дома, зависит от климата и типа почвы. Глинистые, суглинистые и другие пучинистые почвы при морозах подвергаются пучению, разрушая фундамент. Чтобы избежать этого, а также снизить теплопотери здания, сверху необходимо проложить слой утеплителя из пенополистирола или пенополиуретана, либо проложить подушку из керамзита

Чем покрыть бетонную отмостку вокруг дома

Не всегда бетонное покрытие смотрится эстетично, поэтому сверху его можно облицевать брусчаткой, тротуарной плиткой, керамогранитом или засыпать цветным щебнем. Если нужна дополнительная защита покрытия, можно нанести сверху гидроизоляционные составы, которые проникают в поры и предотвращают попадание влаги.

Отмостка вокруг дома на участке с уклоном

Отмостку вокруг дома под уклоном лучше делать сразу после возведения фундамента. Нелишним будет устройство водоотвода и утепления, которое исключает промерзание фундамента. Ширина должна быть не менее 1 м, уклон от стен в направлении участка следует увеличить до 10 градусов, глубину сделать стандартную — 30–50 см.

Чем заделать щели между домом и отмосткой

Отмостка не должна иметь жесткого соединения с цоколем дома, чтобы не появилась трещина. Она может появиться из-за особенностей грунта, неравномерной усадки, нарушения технологии приготовления раствора и укладки отмостки. Сначала очистите щели от мусора и пыли, а затем устраните дефект с помощью выбранного материала в зависимости от размера щели и ваших предпочтений. Можно заполнить ее битумной мастикой, бетонным раствором, герметиком, монтажной пеной или закрепить демпферную ленту.

для чего нужна и как правильно сделать

Отмостка не только выполняет декоративную роль, но и защищает фундамент от разрушительного действия воды. В официальных строительных нормативах существует более 20 схем, учитывающих климатические условия, тип грунта и вид здания. Какой вариант выбрать для частного дома? Разбираемся в нюансах.

Отмостка здания представляет собой невысокий карниз цоколя, сделанный с небольшим уклоном. Для ее обустройства используются влагостойкие материалы, плохо пропускающие газообразные вещества. Конструкция выполняет следующие функции:

Защитную. В процессе эксплуатации дома между фундаментом и грунтом неизбежно образуется зазор – это происходит из-за неравномерной усадки грунта и тепловых деформаций материалов. Сквозь образовавшиеся щели талые и дождевые воды проникают к основанию дома и постепенно размывают его. Отмостка под уклоном защищает фундамент от пагубного воздействия атмосферных осадков.
Предохранительную. В прифундаментном грунте могут находиться корни растений и жить роющие животные. И те, и другие создают в почве ходы, открывая доступ для воды. Отмостка перекрывает приток кислорода и препятствует разрастанию корней. В то же время она стабилизирует газовый режим в почве, выпуская избыток образовавшегося пара.
Утепляющую. Морозное пучение грунта чревато неравномерным боковым давлением, которое может привести к перекосу. Простейшая отмостка действует по принципу снеговой шубы при посеве озимых, в сложных климатических условиях проводится дополнительное утепление системы.

Декоративная отмостка из бетонной плитки

Чтобы защита была эффективной, она должна обрамлять дом непрерывной лентой. Трещины и промежутки недопустимы – они повлекут за собой ослабление фундамента, сконцентрированного на небольшом участке. Подушка отмостки должна «играть» вместе с грунтом, поэтому ее нельзя заглублять более чем на 50% расчетной глубины промерзания.

Схема обустройства отмостки из глины

Отмостку обустраивают по нескольким технологиям: классическая предполагает укладку многослойного «пирога», монолитная – заливку бетоном, асфальтовая – добавление булыжника. Все типы хорошо справляются с поставленными задачами, но служат разное время. Выбор материала зависит от его долговечности, эстетической привлекательности, сложности монтажа и, конечно же, цены. Рассмотрим основные варианты.

Бетонная или каменная брусчатка ↑

Наиболее распространенный материал. Бетонная брусчатка отличается большим разнообразием форм, размеров и цветов; ее края могут быть ровными либо срезанными под небольшим углом. Для обустройства отмостки лучше всего подходят элементы толщиной 6 см, рекомендованная ширина составляет 6-20 см, длина – от 10 до 28 см. Закругленная форма значительно снижает вероятность скалывания краев. Для декоративной отделки используются краевые элементы и бордюры. Большое преимущество бетона – устойчивость к температурным перепадам.

Каменная брусчатка проигрывает искусственной в вариативности форм и цветовой гамме, но выигрывает в прочности. Чаще всего ее выпускают в форме параллелепипеда либо куба. «Бруски» из одной партии могут незначительно отличаться оттенками – это связано с природными особенностями материала. На укладку квадратного метра отмостки из брусчатки уходит 60-70 минут.

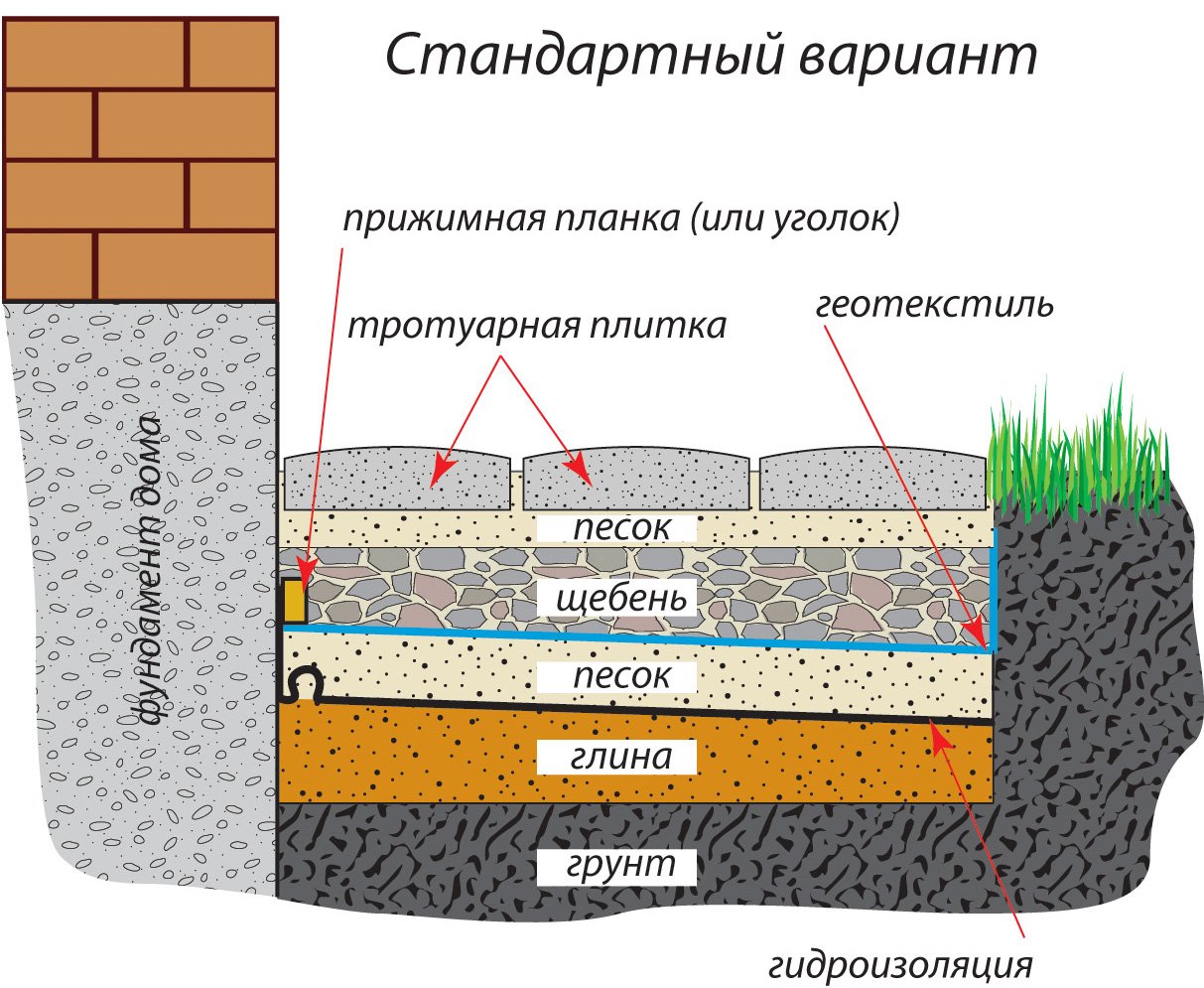

Универсальная схема обустройства отмостки

Бетонная смесь ↑

Самый недорогой и простой способ. Материал обеспечивает отличную водонепроницаемость конструкции, а внешнюю неприглядность можно скрыть под слоем гальки или других мелко фракционных камней. Рекомендованная толщина бетонной отмостки составляет 7-10 см, минимальная толщина подготовки – 10 см. Для строительных работ используется бетон классом не ниже В15.

К минусам относится необходимость четко соблюдать технологию (требуется обустройство компенсационных швов) и выставлять опалубку. На изготовление «квадрата» отмостки из бетона уйдет 25-30 минут. Если смесь замешивается на месте, к расчетному времени прибавится 10-15 минут.

Тротуарные плиты ↑

Главным преимуществом такого решения выступает простой монтаж и возможность быстрой замены поврежденных участков. На рынке представлены тротуарные плиты в виде прямоугольников и квадратов, их поверхность может быть гладкой, рифленой либо с насечками. Толщина варьируется в пределах 4-8 см, стандартный размер стороны квадрата составляет 35, 40 или 50 см. Классический размер прямоугольной плиты – 50*100 см.

Поскольку подрезку элементов довольно сложно выполнить, лучше делать отмостку шириной в 1-2 плиты. На укладку квадратного метра потребуется 30-40 минут. Длительность работ зависит от размера плит.

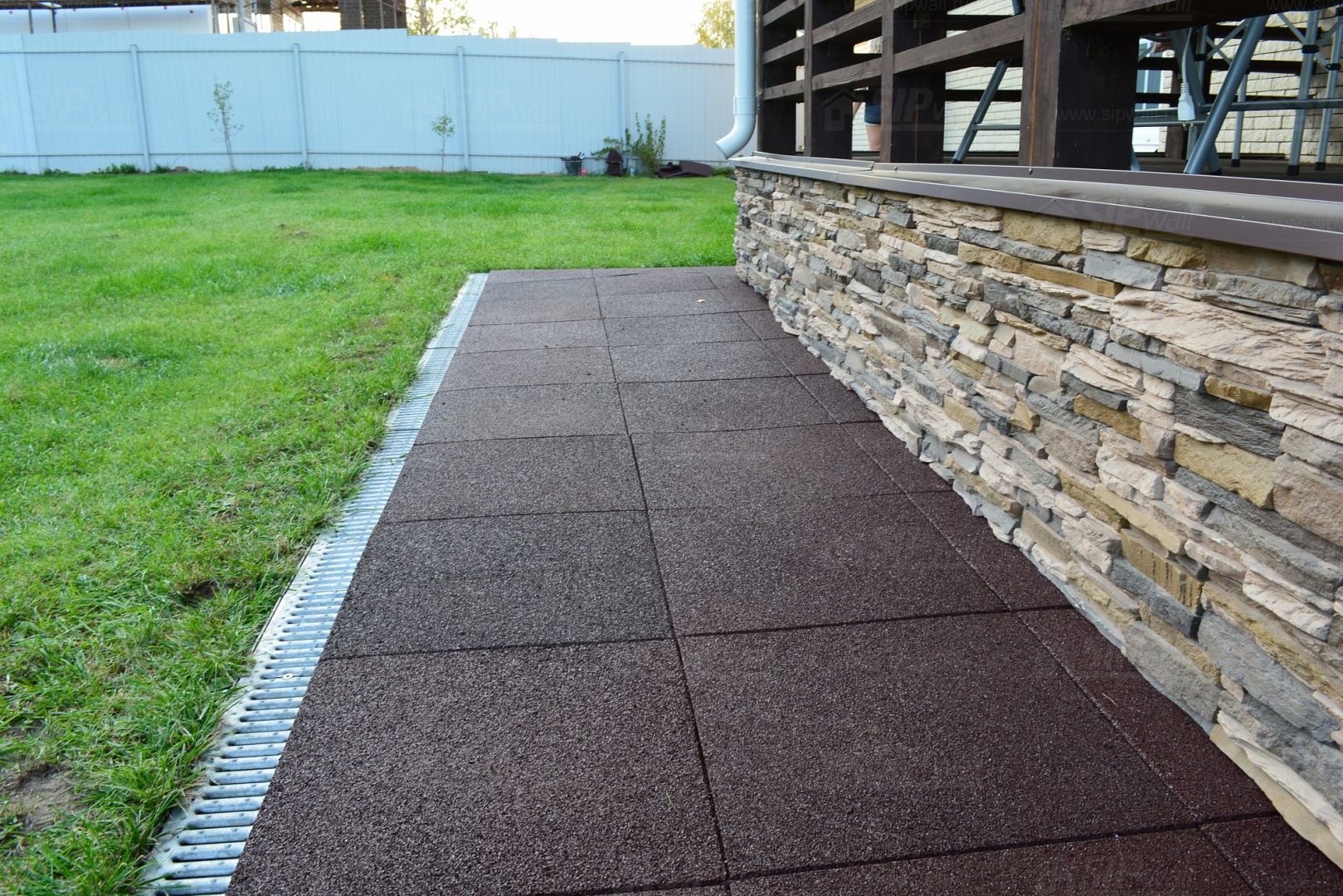

Отмостка из тротуарной плитки

Отмостка из щебня ↑

Оптимальный вариант при высоком уровне грунтовых вод – отмостка из щебня. В качестве дренажа можно также использовать керамзит, гальку или гравий. Лучше брать наполнитель разной фракции – он лучше утрамбуется, и по поверхности будет приятнее ходить. Технология требует обустройства качественных водостоков с крыши, в противном случае осадки будут размывать подсыпку. Рекомендованная толщина слоя составляет 10 см. На засыпку «квадрата» уйдет 20-25 минут.

Важно! Примерные сроки приведены в расчете на одного работника. Если укладку будет проводить бригада, время сократится.

Прочность конструкции зависит от правильной подготовки грунта. Утрамбовку периметра фундамента необходимо провести сразу после нулевого цикла строительства. Если на поверхности остался растительный слой, его лучше снять. Дерн будет поглощать и удерживать влагу, что негативно повлияет на состояние стен ниже уровня отмостки. Освободившееся место заполняют дренажем, его толщина зависит от качества песочной «подушки» и вида финишного покрытия. Например, планируется уложить брусчатку толщиной 6 см, было снято 20 см растительного слоя, а засыпка песком займет 5 см. На щебенчатый дренаж остается 9 см.

Размеры отмостки

При проведении работ необходимо учесть:

Уклон отмостки. Он должен быть направлен от стен здания и составлять как минимум 2%.
Зазор между отмосткой и стеной. Он защищает плиты фундамента от избыточного давления, возникающего при перепаде температур. Достаточно оставить компенсационный шов шириной 10-20 мм и наполнить его пенополистеролом либо песком. Сыпучие материалы можно заменить двумя слоями рубероида.
Высоту цоколя. Для гравийной и щебневой отмостки достаточно цоколя высотой 30 см. Если будут использованы твердые материалы, высоту придется увеличить до 50 см.

Водонепроницаемое покрытие вокруг дома должно выступать за пределы навеса кровли не менее чем на 20 см – так она сможет принять и перенаправить дождевые потоки, стекающие с крыши. Минимально допустимая ширина составляет 60 см, но лучше сделать небольшой запас.

Важно! На пучинистом грунте необходимо провести дополнительное утепление отмостки. Для этого под декоративный или бетонный слой укладывают листы экструдированного пенополистерола.

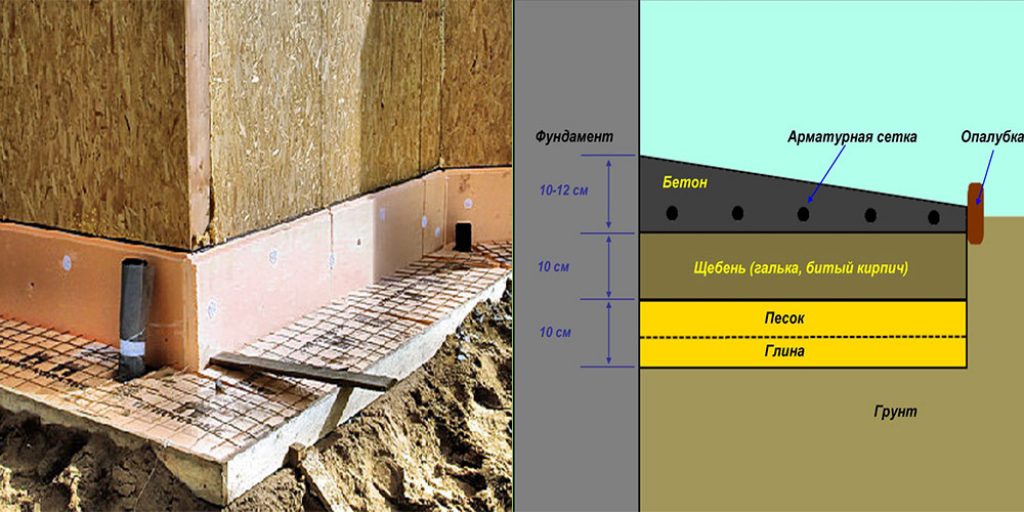

Бетонная отмостка свайного фундамента

Существует несколько десятков вариантов обустройства отмостки, но мы рассмотрим классический, проверенный временем вариант.

Порядок проведения работ:

Сделайте разметку будущей отмостки. Отмерьте необходимое расстояние по углам дома, вбейте колышки и натяните между ними веревку.
В обозначенных границах снимите верхний слой грунта (около 25 см), уберите дерн от места работы.
Установите и тщательно закрепите съемную опалубку по краю траншеи.
Дно выемки засыпьте слоем песка (около 10 см), полейте водой для усадки и утрамбуйте.
Следующий этап – насыпка щебня слоем 5-8 см. Здесь необходимо выполнить армирование отмостки – уложить и закрепить металлическую сетку.
Для профилактики появления трещин установите через каждые 1,5 метра небольшие деревянные планки. Их необходимо заранее обработать водоотталкивающей пропиткой и закрепить так, чтобы верхний край совпадал с уровнем отмостки. Они же послужат маяками для выравнивания поверхности на финишном этапе.
Залейте подготовленную опалубку бетоном, затем разгладьте поверхность правилом.
Завершающий этап – железнение отмостки. После того как смесь немного подсохнет, поверхность посыпают сухим цементом, слегка втирая его в бетон.

Большим недостатком такой технологии является то, что бетон растрескивается с течением времени. Если вы не хотите заниматься постоянным ремонтом либо вам нужна гидроизоляция для отмостки вокруг дома, используйте следующую схему:

Дно траншеи покройте слоем глины (10 см).
Поверх уложите рулонную гидроизоляцию, подняв ее край на 10-15 см и прижав его к фундаменту при помощи деревянной планки. Следите за тем, чтобы лист не был слишком натянут. В противном случае он порвется при перепадах температуры.
Следующий слой – песок (5 см).
Завершает работу засыпка щебнем или галькой.

Важно! Если вас не устраивает внешний вид мягкой отмостки, можно сделать слой щебня тоньше, а поверх него уложить облегченную тротуарную плитку.

При выборе отмостки следует учесть не только сиюминутные затраты, но и надежность используемой технологии. Не стоит экономить на материалах – ремонт или переделка размытого водой фундамента обойдется гораздо дороже.

Зачем нужна отмостка вокруг дома

Отмостка – это водонепроницаемое непрерывное каменное покрытие, которое расположено по периметру с наружной стороны здания. Перед тем как ее делать, нужно понять, зачем нужна отмостка вокруг дома. Укладка отмостки − это конечный этап строительства здания. Она обеспечивает прочность здания и его долголетие, препятствует разрушениям и отводит от фундамента воды. Дождевая или талая вода может просочиться сквозь фундамент и попасть в подвал здания. Поэтому отмостка несет в себе не только бесспорную декоративную функцию. Для чего нужна отмостка можно понять, если рассмотреть ее основные характеристики:

Благодаря отмостке здание защищено от неблагоприятных факторов окружающей среды.
Является украшением фасада здания, придает строению завершенный вид.
Теплоизоляция. Наличие отмостки снижает промерзание грунта. Таким образом, уровень промерзания дома тоже снижается и тепло не покидает здание, а расходы на тепло становятся меньше.
Отмостка является своеобразной защитой от сдвигов в почве. Она поможет избежать вспучивания почвы и целостность дома не будет нарушена. Необходимо предусмотреть вероятность проседания, подтоплений и возникновения трещин и предотвратить эти неблагоприятные процессы, именно для чего нужна отмостка.

Отмостку лучше всего изготавливать уже после окончания работ по кладке стен. Но существуют и внешние погодные факторы, которые влияют на этот процесс. Поэтому лучше точно знать, когда делать отмостку вокруг дома.

Правильное время для изготовления отмостки – последние стадии завершения строительства и отделка фасада дома.

Лучше всего отмостку делать после завершения процесса облицовки. Нужно учесть еще один важный фактор, чтобы точно знать, когда делать отмостку вокруг дома. Для этого процесса, лучше выбрать теплое время года. Если строительные работы начались летом, то до зимы, внешнее оформление дома, нужно закончить.

Назначение отмостки. Утепление отмостки

Итак, нужна ли отмостка вокруг дома, вопрос бесспорный. Это лучший способ защитить фундамент, так как в любом строении все элементы связаны взаимосвязаны, и разрушение одного из них повлечет за собой разрушений следующих. Теперь подробнее рассмотрим вопросы целесообразности отмостки и способы ее изготовления. Зачем нужна отместка вокруг дома и как правильно ее изготовить?

Важно определить правильный размер отмостки. Специалисты рекомендуют сделать ее шириной не менее метра, потому как, если сделать отмостку у совсем узкой, то это создаст неудобства при ходьбе возле дома.

Самый простой и распространенный вариант – бетонная отмостка.

Перед тем как делать отмостку вокруг дома, необходимо изучить специфику этого процесса и некоторые особенности:

Отмостка должна опоясывать весь дом.
Чем она шире, тем защита дома от попадания влаги надежнее.
Она обязательно должна быть выполнена с уклоном. То есть, зачем нужна отмостка вокруг дома? Чтобы талые и дождевые воды не подмывали фундамент и не проникали внутрь здания. Поэтому они должны стекать по отмостке в обратную сторону от здания.
Нельзя изготавливать отмостку сплошным литьем, нужно использовать температурные швы.

В некоторых случаях в процессе, когда делать отмостку вокруг дома приступают в холодное время года, ее утепляют. Это делается для того, чтобы увеличить срок службы здания и не допустить воздействия на него негативных природных факторов.

В качестве утеплителей используют в основном пенополистирол или пенополиуретан.

Виды отмосток

Отмостка формируется в зависимости от того как она будет в дальнейшем эксплуатироваться. Нужно определиться для чего нужна отмостка: будут ли ее использовать как тротуар или же она будет выполнять только защитную функцию. В первом случае нужно сделать минимальный наклон отмостки, а втором случае, уклон можно сделать побольше. Отмостки бывают разных категорий, в зависимости от их особенностей.

Виды отмосток вокруг дома:

жесткие и мягкие отмостки;
насыпные, сборные или литые;
Двухслойные и многослойные.

Кроме того, в строительстве отмостки разделяются на: каменные, асфальтные, классические и монолитные. Из какого бы материала они не были сделаны, основное назначение отмосток – защита здания.

Качественная отмостка – это не значит просто бетонная плита. Ее можно красиво сочетать с дорожками, «островками» и территорией вокруг дома. Главное, понимать, зачем нужна отмостка вокруг дома и соединить ее декоративные качества с функциональностью.

Создаем отмостку вокруг дома правильно

Отмостка по периметру жилого дома является не только важным защитным сооружением для фундамента здания, но и ключевым элементом благоустройства придомовой территории. В идеальном случае отмостку делают из тех же материалов, которыми покрывают тротуары, подъезды к гаражу или садовые дорожки, придавая ей эстетической привлекательности. Однако зачастую ей не уделяют достаточного внимания, обустраивая по принципу «как-нибудь» и тем, что осталось после постройки дома.

Создаем отмостку вокруг дома правильно

Как правило, оформление отмостки ‒ это заключительный этап любого строительства. Главное функциональное назначение этого технического элемента заключается в отводе воды от основания и стен строения. Если не соорудить отмостку, влажный газон или почва станут причиной того, что стены дома будут отсыревать. К тому же, конструкцию здания могут повредить корни рядом растущих деревьев, а стекающая с крыши вода размоет фундамент.

Для строительства отмостки чаще всего используют монолитный бетон. Он позволяет создавать прочную и ровную поверхность, которая является хорошей гидроизоляцией для фундамента. Кроме бетона также широко используют следующие материалы:

щебень;
тротуарную плитку;
каменную и бетонную брусчатку.

Что надо помнить при строительстве отмостки?

1. Цоколь отмостки должен иметь соответствующую высоту. Она зависит от материала, который используется при строительстве.

2. Между стеной и отмосткой должен быть зазор. Он предназначен для защиты гидроизоляции стен подвальных помещений. Если зазор не сделать, под действием перепадов температур бетонная масса будет давить на конструкцию дома. Вследствие постоянного изменения температуры отмостка может немного проседать и повреждать подземные коммуникации.

3. Отмостка должна иметь уклон, направленный от стен здания. Его добиваются специальной утрамбовкой почвы, либо специфической конструкцией самой отмостки. Размер уклона должен быть в пределах 10 мм на каждые 50 см ширины отмостки. Внешне такой уклон совсем незаметен, однако, он дает возможность стекающей воде уйти как можно дальше от стен дома.

Перед тем, как сооружать эту конструкцию, необходимо правильно утрамбовать почву по всему периметру фундамента. Перед началом уплотнения нужно убрать растения, ведь они представляют серьезную помеху для дальнейшего строительства. Сняв дерн, на его место кладут слой дренажа из щебня. Сверху камни засыпаются песком. В итоге получаем основу для отмостки, которая должна идти вровень с поверхностью земли.

Завершите строительство жилого дома из бруса, сделайте отмостку.

Материалы по теме

Отмостка вокруг дома,цена работы под ключ.»Русский Забор».

Сначала необходимо определить размеры отмостки вокруг дома (ширина отмостки должна быть чуть больше ширины свеса кровли,обычно она равна 1-1,2 м, длина равна периметру постройки).
Составляем план и размечаем границы отмостки при помощи колышек.
Вынимаем грунт на глубину 15-20 см.
Устанавливаем опалубку из досок выше уровня земли на 10 см..
Выравниваем дно и делаем песчаную засыпку толщиной не менее 5 см.
Утрамбовываем песок виброплитой.
Засыпаем слой щебня толщиной не менее 10 см.
Утрамбовываем щебень виброплитой.
Укладываем металлическую сетку для армирования с ячейкой 15х15 см и толщиной проволоки не менее 3 мм.
Заливаем бетоном марки М-300 и выравниваем поверхность.
Декорируем камнем, тротуарной плиткой или брусчаткой.

Все готово. Но если у Вас нет времени, показалась работа слишком сложной или тяжелой — закажите устройство отмостки вокруг дома профессионалам. Разместить заказ можно по телефону 8 (495)135-57-65 , написав нам на почту [email protected] или оформив Обратный звонок.

Отмостка дома, как украшение участка

При грамотном устройстве отмостки вокруг дома и профессиональном ее декорировании, она может стать не только надежной защитой фундамента, но и украшением дома, да и всего участка. После полной готовности отмостки, ее можно выложить тротуарной плиткой, брусчаткой или натуральным камнем. Ширина отмостки рассчитывается в зависимости от свеса кровли и делается на 20-30 см. шире его. Как правило, ширина ее составляет 1,0 — 1,2 м., чего более чем достаточно для удобной пешеходной зоны вокруг дома.

Ниже можно посмотреть наши работы по устройству отмостки вокруг дома, а варианты ее декорирования на странице декорирование цоколей.

Если у вас еще остались вопросы, звоните нашим менеджерам по многоканальным телефону 8 (495) 135-57-65 и задавайте их.

монтаж, доставка, технология, дорожной, строительство, подушки, бордюрного, смесь, процесс, оставьте, функции, траншея, стоит, выберите, вывоз, земельного, включены, примеры, дорожки, выполняем, уплотнением, создания, прочности, высотой, вручную, производство, рекомендуем, стен, обустройство, цементную, частного, отзывы, типа, работаем, территории, дополнительных, выполнения, рассчитать, опытом, данном, позвоните

Устройство отмостки вокруг дома — стоимость работ от 1300 руб/м2

Качество заливки фундамента во многом определяет срок службы и надежность возводимого строения. Чтобы защитить основание от избытка влаги, наши специалисты готовы выполнить устройство отмостки вокруг дома с соблюдением необходимых требований. Благодаря ее наличию снизится нагрузка на дренажную систему и будет обеспечен своевременный отвод поверхностных вод. При ее отсутствии срок службы строения может значительно снизиться из-за преждевременного разрушения основания. Она может изготавливаться из различных материалов, каждый из которых имеет свои неоспоримые преимущества. Наибольшее распространение получили бетонные поверхности, отличающиеся удобством выполнения работ.

Важные моменты устройства

Устройство бетонной отмостки желательно начинать сразу, как только будет завершена облицовка цоколя. Если сделать это сразу не представляется возможным, затягивать не стоит. Это может негативно отразиться на характеристиках и сроке службы сформированного основания. Из-за чрезмерного количества скопившейся влаги фундамент начнет преждевременно разрушаться.

Технология выполнения работ предполагает последовательное выполнение следующих этапов:

Подготовка котлована. Вокруг здания нашими специалистами выполняется разметка, в соответствии с которой снимается растительный слой и удаляется грунт. Глубина формируемого котлована обычно составляет 25-35 см.
Устройство песчано-гравийой подуши. Производится последовательная засыпка слоев песка и гравия достаточной толщины с обязательной трамбовкой каждого слоя.
Укладка геотектиля и теплоизолятора.
Сборка опалубки, которая подойдет для формирования полотна нужной высоты.
Установка армирующего каркаса, позволяющего повысить жесткость монтируемой конструкции. Наличие арматуры значительно повысит срок службы отмостки и улучшит ее технические характеристики. Можно не опасаться повреждения поверхности из-за значительной внешней нагрузки.
Формирование отмостки из бетона. Производится заливка смеси в достаточном объеме.
Выравнивание поверхности при помощи специального инструмента с формированием заданного уклона.

Приступая к устройству отмостки, стоит обязательно предусмотреть деформационные швы. Они должны располагаться через каждые 2-3 метра. Для их формирования можно воспользоваться обычными досками. Они же будут выступать в роли маячков в процессе заливки бетонной смеси.

Стоимость предоставляемых услуг во многом будет зависеть от площади устраиваемой поверхности. Если интересует цена за м2, узнайте ее у наших специалистов заранее. Это позволит приблизительно рассчитать стоимость, что очень важно при определении затрат на строительство объекта.

Почему стоит воспользоваться нашими услугами?

Наша компания:

Имеет техническую возможность для заливки качественной бетонной поверхности. Наличие специального оборудования и инструмента позволит обеспечить приготовление качественной смеси.
Располагает квалифицированными кадрами, которые хорошо разбираются в технологических тонкостях выполнения работ. Знание всех нюансов позволит им избежать тех ошибок, которые допускают люди, выполняя работы самостоятельно.
Предлагает услуги на выгодных условиях. Если интересуют расценки, свяжитесь с нашими специалистами любым удобным способом. Они подробно ответят на все интересующие вас вопросы, чтобы вы могли убедиться в актуальности наших услуг.
Тщательно соблюдает технологические требования. Для формирования отмостки используется бетонный состав достаточной прочности, который рекомендуется использовать при устройстве подобных поверхностей. В результате формируемое полотно получает прочным и жестким, что значительно увеличивает срок его службы и фундамента дома.

Как заказать услугу?

Цена на устройство отмостки в нашей компании начинается от 1300 р/м2. Узнать подробнее о стоимости работ по устройству отмостки или заказать услугу можно по телефону 8(831) 420-60-85. Мы подробно ответим на все вопросы, касающиеся качества и порядка выполнения работ. К вам приедет замерщик, чтобы определить площадь заливаемой бетонной поверхности. От этого будут напрямую зависеть затраты на выполнение данного вида работ.

Также можно воспользоваться формой на сайте для заказа обратного звонка. Мы оперативно с вами свяжемся, чтобы подробно рассказать об особенностях устройства отмостки и порядке ценообразования. Если имеются другие вопросы – сформулируйте их обязательно, чтобы получить полный и исчерпывающий ответ. Позвоните нам, если интересует устройство отмостки вокруг дома по выгодной цене с выполнением работы под ключ.

Как сделать одну отмостку и нужно ли это? | МосарМпроф

В конструкции фундамента дома есть один элемент, который при некоторых считается обязательным в строительстве, и даже имеет регламентированные инструкции по обустройству. Он не придает особого значения, а иногда даже не замечает, но его наличие действительно важно. Опишу отмостку.

Обычно отмостка воспринимается как дорожка, примыкающая к зданию, выложенный тротуар, бетонная плитка или просто залитый бетонным или асфальтовым покрытием.Но не все так просто, как кажется, ведь ее назначение гораздо интереснее и важнее, чем декоративная облицовка ландшафта.

Содержание статьи

1 целевая отмостка
2 Дизайн отмостки
3 Теплая или не теплая отмостка — советы экспертов
4 Технические условия и Положение по устройству отмостки
5 Как обустроить отмостку фундамента дома своими руками

назначение отмостки

Неслучайно при строительстве любая часть здания имеет свое предназначение и место, что делает эту область человеческой деятельности проф.вполне логично и законно. То же правило касается и отмостки. Оборудуйте этот элемент по следующим причинам:

Гидроизоляция подвала — Эта область вокруг дома заставляет воду принимать функцию, удаляя отложения со стен дома за пределами фундамента, тем самым не давая ему дальнейшего сирета. Для увеличения плотности и влажности в бетон заполнитель добавляет специальные пластификаторы, позволяющие исходному материалу долгое время не терять прочности и не впитывать влагу.Асфальтобетон в этом случае более выгоден, так как одним из основных его компонентов является непосредственно гидроизоляция — битумная смола;
Защита фундамента от затопления и оседания — отмостка, как защитный слой, предназначенный для защиты фундамента от внешнего затопления водой или наносом. В водонасыщенном грунте вероятны разные процессы — каменная насыпь, сдвиги грунта, вздутие и т. Д. Эти явления не полезны для фундамента, какой бы крепости он ни был, и для стен дома и могут привести к его разрушению;

Насыщение почвы влагой неравномерно, так как ее плотность может меняться из-за различных природных и техногенных факторов даже на территории, занимаемой небольшим домом.В случае пучения это приводит к неравномерному перемещению слоев почвы и такому же пагубному воздействию на фундамент.

Элемент дренажной системы — ширина и наклон отмостки позволяют ему выполнять функцию прилива, убирая осадки в заданном направлении. При наличии дренажной системы пазы отмостки можно оборудовать специальными лотками, по которым вода будет стекать в дренаж уловителя;
Декоративно-прикладные функции — поскольку ширина отмостки может достигать 1–1,20 м, ее часто используют в качестве мощения дорожек вокруг дома, при отделке различных видов тротуарной плитки.Это комфортно и удобно, а также добавляет стиль и внешний вид дому, подчеркивая дизайнерские решения в архитектуре здания.

Дизайн отмостки

Конструкция отмостки представляет собой многослойный пирог, состоящий из следующих слоев:

уплотненный грунт — грунтовые отмостки, представляющие собой слой уплотненного грунта земли. Готовят вручную или уплотняют вибратором;
Гравийная или песчано-гравийная подушка — небольшой слой подстилки, также утрамбованный бетонной кладкой.Толщина этого слоя — около 100 мм;
Компенсатор — узкий (30-50мм) слой экструдированного пенополистирола, снижающий давление нижних слоев грунта на бетонное основание отмостки;
— Залить бетон по консистенции, отформовать по размеру и уклону отмостки. В нижней части, для придания большей прочности прослойке, размещен сетчатый каркас из арматуры. В обычном варианте этот слой может быть завершающим;
— популярным материалом для отделки отмостки является тротуарная плитка.Благодаря обилию форм, размеров и оттенков он способен сделать этот элемент яркими и привлекательными акцентами.

Отмостка располагается близко к цоколю или фундаменту дома. Снаружи остается свободным. В случае заливки бетона, который образуется опалубкой, окантовка отмостки не требуется. А вот для тротуарной плитки используются элементы галтели, которые устанавливаются заподлицо с тротуарной плиткой, защищая ее от механических повреждений, отслаивания и придавая законченный вид всей композиции отделки.

Теплая или не теплая отмостка — советы экспертов

До сих пор не утихают споры по поводу наличия пенопласта или экструдированного полистирола, часто помещаемого в слой отмостки перед заливкой бетона. Сторонники заявляют о полной теплоизоляции, она снижает теплоотдачу снаружи фундамента.

На самом деле это мало помогает в повышении теплоизоляции, потому что речь идет о ней, когда дело касается интерьера. Снижение теплопотерь происходит за счет устранения тепловых мостов, смещения точки росы через внешние изоляционные ограждения.

К дому примыкает отмостка, часто даже не прикрепленная к нему через анкеровку. Между домом и отмосткой в случае отстаивания деформационного шва. Это сделано специально для того, чтобы облегчить просадку отмостки, не пострадавшей от просадки тяжелого здания.

Что касается слоя пенополистирола, то он выполняет роль компенсатора давления, который создает почву в процессах набухания и набухания, позволяя отмостку оставаться целой, без трещин на протяжении десятилетий.

Технические условия и Положение по устройству отмостки

Отдельной технической документации на устройство отмостки не выделяется. Инструкции и спецификации для этих видов работ содержатся в различных документах, наиболее важные из которых мы оформляем.

СНиП 2.02.01 83 — основной документ, содержит инструкции по устройству фундаментов оснований, расчет двух предельных условий и напряжений — краткосрочного и долгосрочного.Он также описывает свойства почв, их свойства и типы, расположенные на их основе. Эта документация полезна как обобщающее знание;
СНП III-10-75 — Содержит общую информацию об благоустройстве прилегающих к зданию территорий. Согласно этому документу, отмостка должна иметь уклон 1-10 градусов. Уплотнение грунтового основания допускается производить вручную, чтобы исключить подвижность грунтовых масс. По внешнему краю бетонной отмостки не должно быть кривизны, превышающей 10мм, трещин и выбоин в бетоне.Класс бетона выбирается по ГОСТ 9128-97 и ГОСТ 7473-94.

Ширина отмостки должна превышать размер карниза крыши не менее чем на 20-30см. Это особенно относится к неорганизованным водостокам, где нет водостоков и водостоков, концентрирующих ливни в заданном направлении. Это требование предотвратит затопление грунта в районе подвала.

Как обустроить отмостку фундамента дома своими руками

Фазовый замок и отмостка для частного дома состоит из следующих работ:

Подготовка основания — отмостка устраивается по окончании фундаментных работ, при засыпке фундамента.Для нее все необходимое, чтобы удалить почву на глубину 300-350мм. Основание тщательно утрамбовывается по периметру дома. Для улучшения гидроизоляции выкопанный просвет будущей отмостки можно закрыть полиэтиленовой пленкой;
наполнение подушки — слой щебня или ПГС (песчано-гравийная смесь) Помогает нейтрализовать уровень отмостки при заливке бетона. Этот слой тоже нужно утрамбовать;
Компенсатор укладки — листы экструдированного пенополистирола укладываются горизонтально.Стыки между ними необходимо заделать монтажной пеной;
Бетонирование — Подготовительные работы на этом этапе заключаются в укладке арматурного железного каркаса на полистирол таким образом, чтобы он не касался дна минимум на 30 мм. В противном случае от арматуры будет мало толку, так как будет предусмотрена связь с бетонным каркасом. Чтобы обеспечить это состояние, мы используем накладку из кусков рельса, стержня и т. Д. Размер вариативной ячейки, он составляет от 50х50мм до 100х100 и зависит от диаметра арматуры и желаемой прочности каркаса.

Когда при заливке бетона действует окончательный внешний слой отмостки, его необходимо покрыть путем разлома, прожелезнить сухим цементом и протереть древесным полировщиком. Это делается на вторые-третьи сутки после бетонирования. Также классическое отверждение предполагает смачивание теплой погодой и покрытие полиэтиленовой пленкой. Это сделано для замедления твердения бетона и исключения его растрескивания при быстром высыхании;

Укладка декоративного покрытия — тротуарная плитка закрывает отмостку на самом последнем этапе, соблюдая технологию укладки.К этой сухой смеси цемента и песка насыпают просеянное бетонное основание и плотно прибивают плитку резиновым молотком. Все, что нужно для завершения работы — обильно залить водой поверхность отмостки и установить по внешнему краю элементы бордюра.

Отмостка — неотъемлемая часть современных построек, защищающая фундамент от атмосферных осадков и исключающая его деформацию и разрушение. Этот неважный элемент, часто воспринимаемый обычной дорожкой по дому, на самом деле очень важный.Учитывая простоту технологии и дешевизну материалов, полностью отмостку по силам сделать своими руками, тем более что это фундамент вашего здания сохранится на долгие годы.

Видео посвящено устройству бетонной отмостки вокруг дома. Создатель раскрывает весь процесс строительных работ с момента основания и подготовки к отделке отмостки, подробно рассказывая об использованных материалах и их назначении для каждого слоя отмостки.

Источник: ria.ru

слепых зон в рабочей зоне — тротуар Interactive

Строительство дорог и автомагистралей может быть опасной работой. Данные, собранные Бюро статистики труда, показывают, что среди рабочих-строителей дорог в Соединенных Штатах число смертей в результате несчастных случаев на рабочих местах в среднем превышает 100 в год. Кроме того, ежегодно тысячи дорожных рабочих получают травмы в несчастных случаях без смертельного исхода.

Опасности в зоне проведения дорожных работ могут исходить от множества опасных условий, таких как физические характеристики рабочей зоны (например, уклоны и обрывы) и воздействие громкого шума.Мы собираемся сосредоточиться на одном опасном состоянии, которое способствует или является причиной большинства несчастных случаев в рабочей зоне. Это слепые пятна. В частности, мы рассмотрим, что такое слепые зоны, слепые зоны, поскольку они относятся к вспомогательному оборудованию и как оставаться на виду на рабочем месте.

Что такое слепые пятна

Что такое слепая зона? Слепая зона — это пространство вокруг транспортного средства или оборудования, которое не видно оператору. С места оператора на машине возможна определенная видимость через прямую видимость и с использованием зеркал, но покрытие не полное.

Что вы можете сделать с слепыми пятнами? Находясь в рабочей зоне, вы хотите избежать этих слепых зон и поддерживать визуальный контакт с оператором. В некоторых ситуациях может потребоваться наблюдатель, чтобы помочь оператору высматривать рабочих и препятствия.

Как узнать, где на самом деле находится слепое пятно? Основное эмпирическое правило: если вы не видите оператора, оператор также не может видеть вас. Вы также можете использовать концепцию круга безопасности. Круг безопасности — это воображаемая граница вокруг единицы оборудования, которая охватывает любые слепые зоны и любое расстояние поворота рычагов оборудования.Рабочие, не входящие в круг, как правило, безопасны рядом с этим оборудованием, в то время как любой, кто находится внутри круга, подвергается большему риску получить травму.

Опорное оборудование и слепые зоны

Почему вспомогательное оборудование особенно важно? Устройство заднего хода представляет собой особую проблему с точки зрения безопасности, поскольку оно разделяет внимание оператора между органами управления и направлением движения. Поле обзора оператора также может быть более ограниченным при резервном копировании.

Что вы можете сделать, чтобы обезопасить себя при использовании вспомогательного оборудования? Чтобы помочь всем оставаться в безопасности вокруг вспомогательного оборудования, все оборудование должно иметь работающие резервные аварийные сигналы.Эти сигналы тревоги обычно представляют собой повторяющиеся звуковые сигналы (например, звуковые сигналы) и / или мигающие огни, которые привлекают внимание любого, кто может оказаться на пути вспомогательного оборудования. Иногда самосвалы, самосвалы и транспортные средства управления движением также оснащены видеокамерами или звуковыми детекторами, чтобы предупредить водителя о потенциальных препятствиях в их слепых зонах.

Хотя сигналы тревоги являются важным компонентом осведомленности, постоянная бдительность, наблюдение за своими коллегами по работе и использование наблюдателей — необходимые ингредиенты для обеспечения безопасности каждого.Ниже приведена ссылка на предварительный просмотр нашего курса по безопасности в рабочей зоне, в котором более подробно рассказывается о том, как оставаться в безопасности в слепых зонах вокруг оборудования.

Оставаться на виду — одежда повышенной видимости

Что такое одежда повышенной видимости? Одежда повышенной видимости надевается на внешний слой из материала, сертифицированного по цвету, яркости и световозвращающему материалу в различных положениях. Цель ношения одежды состоит в том, чтобы работника было видно с расстояния не менее 1000 футов.Чтобы одежда была эффективной, она должна содержаться в хорошем состоянии. Если материал становится слишком грязным или тусклым, он больше не выполняет свою работу. Помните, что в рабочей зоне всегда следует надевать какую-то одежду с хорошей видимостью.

Безопасность в рабочей зоне — ответственность каждого. Важно, чтобы все рабочие прошли обучение и часто напоминали о правилах техники безопасности. Чтобы помочь вам создать безопасную рабочую зону, мы только что обновили и расширили наш курс по безопасности рабочей зоны, включив в него новейшие отраслевые практики.

До следующего раза, оставайся там в безопасности.

участков вокруг зданий — синонимы и родственные слова

Родственные слова

существительное

внешнее пространство за домом или другим зданием

задний двор

существительное

Южноафриканское пространство за домом, часто используемое для строительства небольшого простого здание для людей

тупик

существительное

узкая тропинка между зданиями или позади них, закрытая с одного конца

boma

существительное

Южноафриканская территория, окруженная забором и иногда покрытая сухой травой, крышей, используется для трапез на открытом воздухе и вечеринок

парковка

существительное

британская парковка или гараж

монастырь

существительное

крытая дорожка вокруг открытой площадки в центре большого здания, такого как собор или монастырь

закрыть

существительное

британское пространство вокруг собора, включая принадлежащие ему здания

палуба

существительное

деревянный пол, построен на внешней стороне задней части дома

настил

существительное

в основном британский деревянный пол, построенный за пределами дома или в саду

подъездная дорожка

существительное

широкая дорожка для машины, которая соединяет чей-то дом с улица

поместье

существительное

очень большой участок земли, принадлежащий одному человеку, обычно с очень большим домом на нем

фасад

существительное

площадь перед чем-то вроде здания или улицы

сад

существительное

британский двор

lanai

существительное

в гавайском английском, крыльцо или веранда

земля

существительное

территория, которая кому-то принадлежит, часто включая здания на ней.Вы также можете ссылаться на чьи-то земли, и это имеет то же значение

патио

существительное

плоская площадка, покрытая камнем, кирпичом и т. Д. В задней части дома, где люди могут сидеть снаружи

перистиль

существительное

в архитектура, линия колонн, окружающая открытое пространство, такое как сад внутри здания, или пространство, окруженное этими колоннами

территории

существительное

Британская территория вокруг важного здания, особенно колледжа или собора

четырехугольник

существительное

формальный четырехугольник

ситуация

существительное

формальное пространство, которое окружает место, особенно используемое людьми, которые продают дома или недвижимость.Более обычным словом является местоположение

квадрат

существительное

открытое пространство земли в форме квадрата, обычно с постройками вокруг него. «Квадрат» часто используется в названиях дорог и может быть написан как пл.

веранда

существительное

южноафриканская веранда или ряд деревянных ступеней, ведущих к дому

солярий

существительное

деревянная конструкция вокруг дома, где вы можете сидеть и наслаждаться солнцем

веранда

существительное

крытая территория вдоль внешней стороны дома, часто огороженный низкой стеной

проход

существительное

дорожка, построенная для прогулок людей, особенно та, которая находится над уровнем земли и соединяет два здания

двор

существительное

американец область вокруг дома, которая используется для сидения, игр и выращивания растений.Британское слово — сад.

двор

существительное

Британский участок без травы позади небольшого дома

Английская версия тезауруса областей вокруг зданий

Отмостка вокруг дома: особенности устройства | Строительство и инфраструктура

Отмостка предназначена для защиты основания от воды, которая скапливается после дождя или таяния снега.Неважно, построена вилла или коттедж — если этого не сделать, вокруг постройки время от времени начинает образовываться болото, так как жидкость не будет сбрасываться в ливневую канализацию. Чтобы он хорошо справлялся со своими функциями, его ширина должна составлять около 700 мм (минимальное смещение от карниза — 200 мм и более). Залить его следует по периметру фундамента. Оптимальный уклон — 3-10 градусов.

Устройство отмостки следует начинать со снятия тонкого слоя почвы вокруг построек, когда строительство дома будет завершено.Сначала нужно очистить придомовую территорию от скопившегося мусора, а затем удалить 200-250 мм грунта, чтобы получить уклон в сторону стен. Вмятины засыпают глину, утрамбовывают. Клей — лучшее решение для устройства отмостки вокруг жилых домов. Это влага и обеспечивает быстрое ее отведение.

Когда глиняный слой будет вытоптан, нужно установить бордюр по внешнему краю будущей отмостки. Сверху кладем слой щебня и повторно уплотняем.Производство нижележащего слоя считается завершенным. Сверху можно уложить тротуарную плитку, асфальт или просто залить бетоном. Великолепно облицован новый загородный дом по периметру фундамента из булыжника, ракушечника, гравия или клинкерного кирпича.

Существует еще один вариант отмостки, когда после удаления грунта и выполнения нижележащего слоя песка заливается жидкая стеклянная подложка с отвердителем. В результате получается покрытие, похожее на песчаник, которое придает дому особую изюминку.

Деформационные швы

Любую отмостку следует оборудовать компенсационными швами как по длине, так и по горизонтали. При сезонных колебаниях температуры наблюдаются подвижки грунта, и если слой дренажа будет плотно прилегать к цоколю, через год разрыва, из которого начнет течь вода. Для устранения этого явления делаются швы шириной около 20 мм. Чем шире отмостки, тем больше их нужно укладывать. Итак, когда речь идет о бетонном основании, вышивки крестиком должны идти с шагом 2-2.5 мес. Оптимальные материалы для выполнения «запасных» швов — герметик, битум, толь, плита, обработанная специальным септиком.

Узнать о других способах выполнения отмостки можно на специальном ресурсе ForumHouse (ФорумХаус). Здесь собраны самые интересные и необычные решения, которые разработчики могут реализовать без помощи квалифицированных строителей.

Архитектурные слепые зоны

Общие ошибки архитекторов

Архитектура — это артистическая профессия , и иногда практические соображения могут быть потеряны в энтузиазме творческих усилий .Хорошие архитекторы могут проектировать здания, которые одновременно красивы и практичны , но многие могут упускать из виду практические аспекты , например, что происходит, когда идет дождь, или куда будут уходить кондиционеры. Нам нужно контролировать и управлять работой нашего архитектора .

См. Полный текст статьи «Слепые, ведущие не таких слепых» здесь

Архитекторы сильно различаются

У архитекторов есть свои особенности. Вокруг есть несколько отличных архитекторов, и если вы хотите новое здание или просто дополнительную комнату, добавленную к существующей, удивительно, что может придумать хороший архитектор, и я видел ряд проектов, в которых простой ремонт превратился в работу. гения сдвига.

Однако архитекторы — художники и, как и большинство художников, имеют свой стиль и свои предпочтения. Попросите Тернера спроектировать дом, и вы, вероятно, получите очень классический дизайн, в то время как Пикассо, вероятно, поставит кухню на бок на полпути через гараж треугольной формы.

Архитектура — дело вкуса, и некоторые из них способны создавать потрясающе красивые здания, в то время как другие можно охарактеризовать только как разрушающие пейзажи, которым они навязывают свои творения.

Однако есть архитекторы и «архитекторы», и хорошо бы проверить их полномочия. В то время как некоторые из них являются дипломированными выпускниками университетов, есть и другие, у которых есть обширные навыки проведения таймшер-вечеринок.

Слепые пятна

Дизайн — это одно, но на более практическом уровне требование, чтобы архитектор был креативным дизайнером, может означать отсутствие практичности в их проектах. Когда больше внимания уделяется тому, как будет выглядеть окончательное здание, часто важнее, чем то, куда будет идти водопровод, поэтому у некоторых архитекторов, похоже, есть определенные слепые зоны.

За прошедшие годы я столкнулся с серией этих «слепых пятен» — аспектов проектирования зданий, которые архитекторы постоянно либо упускают из виду, либо ошибаются. В некоторых случаях эти ошибки настолько распространены, что стали стандартной практикой.

К сожалению, вы можете не заметить слепого пятна, пока не станет слишком поздно. Вы строите свой новый дворец в раю, и затем, через 5 минут после въезда, недостатки становятся очевидными. Попытка заставить строителя или разработчика найти решения на этом позднем этапе может быть немного сложнее, чем пытаться убедить Ее Величество Королеву Лиззи носить стринги в горошек.

Итак, давайте посмотрим на некоторые из этих слепых пятен. Начнем с довольно распространенного:

Плохо спланированный водосток с крыши

Недавно меня вызвали на новую виллу, расположенную на берегу моря. В этом дорогом доме есть открытая гостиная в центре с видом на море и спальни по бокам. Между гостиной и каждой спальней есть промежуток, и все 3 комнаты имеют крыши в стиле аланг-аланг. Доступ в спальни осуществляется через французские двери, выходящие в открытую жилую зону, но когда идет дождь, крыша гостиной и крыши спальни с каждой стороны стекают друг к другу.В первый раз, когда пошел дождь, было обнаружено, что потоки воды падали с крыш с каждой стороны, так что они падали водяной завесой на вход в каждую спальню. Во время сильного дождя невозможно было попасть в спальни без акваланга.

Решить эту задачу было непросто, и в конце концов под крышами между комнатами поставили плоскую стеклянную крышу. Это, конечно, мешало оригинальному дизайну здания. Это была довольно простая ошибка, и, учитывая, что более раннее здание было построено по точно такому же проекту, проблему следовало заранее распознать и избежать.

В очень похожем случае в другом очень дорогом доме был отдельный комплекс главной спальни, расположенный примерно в 3 метрах от главного здания, когда шел дождь, с крыш с обеих сторон упал слой воды, из-за чего невозможно было преодолеть брешь в тяжелом состоянии. дождь. В этом случае для решения проблемы через щель была построена сплошная плоская крыша, но она протекала и стала постоянной проблемой.

В обоих случаях проектировщики домов просто не хотели знать об ошибках. Вы можете обнаружить, что у архитекторов есть тенденция к глухим пятнам относительно своих слепых пятен.

Это ни в коем случае не худшее, что я видел. Хороший друг купил еще один очень дорогой дом. У него был вестибюль спереди, двухэтажное здание с 2 гостевыми апартаментами с одной стороны, главная спальня и ванные комнаты с другой стороны, а также открытая гостиная с частичной крышей в центре.

Всего четыре деревянные черепичные крыши были установлены вокруг открытой части жилого помещения. Скорее, как Ной и его Ковчег, все было хорошо, пока однажды не пошел дождь.Внезапно выяснилось, что эти четыре крыши собирают довольно много воды и направляют ее прямо в жилую зону. Трудно понять, как архитектор мог совершить такую простую, но серьезную ошибку. Строитель предпринял попытку установить крышу из поликарбоната поперек открытого зазора. Это не удалось. Окончательное решение потребовало установки желобов на нижних краях четырех крыш и добавления стеклянной крыши через открытый зазор.

В этом случае архитектор взял на себя ответственность за разработку решения, но это было не лучшим решением.Черепичные и соломенные крыши не предназначены для добавления водосточных желобов, и попытка отработать водоотвод для водосточных желобов и стеклянных крыш в конце концов оказалась непростой задачей.

Конечно, нет оправдания проектированию здания без учета того, что происходит, когда идет дождь. В конце концов, это тропики, у нас есть сезон дождей каждый год, а когда идет дождь, то не наполовину.

Надо ожидать, что архитектор спроектирует функциональное здание

Разумно предположить, что когда мы поручаем архитектору спроектировать здание, мы ожидаем, что он будет обладать достаточными навыками и опытом, чтобы рассмотреть все аспекты функциональности здания и разработать работающий дизайн.В конце концов, это то, за что мы им платим.

Управление работой архитектора

Как я уже сказал, нанять и спроектировать — это хорошая идея, но будьте осторожны. Вот несколько шагов, которые вы можете предпринять, чтобы снизить вероятность разочарования.

Если вы строите или ремонтируете, нанимайте архитектора, он или она может значительно улучшить результат проекта.
Тщательно выберите своего архитектора, найдите человека, которому вы можете доверять, убедитесь, что он квалифицирован (большинство из них — индонезийцы), проверьте его / ее полномочия и взгляните на их предыдущие работы, чтобы увидеть стиль их работы и тип дизайна, который они производить.
Ограничьте роль архитектора работой, в которой он хорош, проектированием здания и привлекайте специалистов для других задач, таких как структурное проектирование, строительство и ландшафтный дизайн.
Тщательно проверьте архитектурные чертежи, чтобы убедиться, что архитектурные слепые пятна определены и исправлены. Если вы сомневаетесь или не умеете читать чертежи, найдите независимого человека, который может изучить дизайн и сделать комментарии.
Спросите архитектора о трехмерных видах (в наши дни вы можете получить очень хорошие художественные впечатления и даже трехмерную прогулку с помощью моделирования), чтобы вы могли представить, каково это жить в полностью меблированном здании до его постройки.Это может предупредить вас о всевозможных факторах, о которых вы, возможно, не задумывались, в том числе о том, как это будет во влажную погоду.

Помните, что если потратить время и потрудиться на то, чтобы проектные работы были выполнены должным образом вначале, то впоследствии можно будет получить огромные дивиденды.

Фил Уилсон
Авторское право © Фил Уилсон, ноябрь 2010 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Автоматизация измерения слепых зон строительного оборудования

Тревожная статистика травм на рабочем месте, которые произошли в Европе в последние годы, ставит строительную отрасль на первое место по количеству смертельных травм.Благодаря своей междисциплинарной природе и методам, имеющим жизненно важное значение для управления пространственной информацией с географической привязкой, геоматика представляет собой дисциплину, в которой возникают соответствующие отношения с проектированием и управлением безопасностью на строительных площадках. Хотя вклад геоматики в этой области не был полностью исследован, этот тезис направлен на то, чтобы выделить их. Даже в тех случаях, когда построенное наследие было повреждено в результате стихийных бедствий, таких как землетрясения, необходимо безопасным образом планировать меры по мониторингу и вмешательство в здания.Выполнение срочных технических вмешательств в сейсмической аварийной ситуации — задача, сильно отличающаяся от проектирования обычной строительной площадки, поскольку это сопряжено с дополнительными рисками для безопасности рабочих. Благодаря распространению беспилотных летательных аппаратов, а также усовершенствованию программного обеспечения для фотограмметрии и алгоритмов сопоставления изображений, в последние годы решения Geomatics вносят активный вклад в эту область, документируя повреждения исторического и культурного наследия с помощью быстрых, точных и экономичных процедур.Что касается традиционных строительных площадок, то в первой части этой диссертации была проведена кампания по беспилотному аэрофотограмметрическому сбору данных для создания трехмерной модели строительной площадки. Созданная модель позволяет проводить надежные измерения в режиме реального времени и предназначена для использования в качестве дополнительного инструмента для оценки рисков. Используя современные картографические инструменты и метаданные ГИС, доступные в Интернете, был предложен рабочий процесс для анализа и выявления факторов риска, связанных с сайтом, включая любые потенциальные обстоятельства, которые могут помешать безопасному выполнению требуемых рабочих задач в каждом контексте. .Что касается технических мер по реагированию на сейсмические чрезвычайные ситуации, а также с учетом необходимости сокращения времени пребывания пожарных в опасных зонах, экспериментальный метод быстрой метрической съемки был разработан и протестирован во второй части этой диссертации, чтобы обеспечить быстрое и надежное решение, направленное на проектирование временных конструкций для итальянской национальной пожарной охраны. Предложенный метод позволял масштабировать 3D-модели, созданные с помощью беспилотных аэрофотограмметрических съемок, используя только пару измерений, собранных у основания здания, чтобы укрепить их.Обсуждаемый пример является частью кампании по сбору данных, проводимой командой DIRECT Политехнического университета Турина (DIsaster RECover Team), которая принимала участие в проекте, в рамках которого университет участвовал в документации районов в центральной Италии, пострадавших от землетрясений. Август 2016. После демонстрации эффективности предложенного метода, протестированного на портале в романско-готическом стиле, расположенном в монастыре комплекса Duomo Vecchio в Сан-Северино-Марке (MC), было решено приступить к двум практическим применениям предложенной процедуры. с целью проектирования временных конструкций как двойного стрельчатого окна колокольни, так и главного портала того же архитектурного комплекса.Согласно этому тезису, дистанционное зондирование гарантирует высочайшие стандарты безопасности для рабочих; Использование недорогих датчиков, особенно тех, которые относятся к аэрофотограмметрии, является хорошим компромиссом между точностью и временем для сбора метрических данных. Кроме того, эти системы доказали свою надежность в случае возникновения чрезвычайной ситуации, особенно для сбора и управления большими объемами метрических данных. Высококачественные 3D-модели и текстуры, извлеченные во время постобработки, могут быть переданы через платформы с открытым исходным кодом, обеспечивая совместное проектирование как на обычных строительных площадках, так и в случае срочного технического вмешательства в случае сейсмической чрезвычайной ситуации.

Опасности слепых зон оборудования

Увеличить

Взаимодействие строительной и обслуживающей техники (грузовики, погрузчики, погрузчики с бортовым поворотом, экскаваторы, прицепы и т. Д.) С персоналом и стационарными объектами на площадках технического обслуживания и в рабочих зонах происходит чаще, чем вы думаете. К счастью, оборудование обычно задвигается задним ходом или наезжает на неодушевленный объект, что приводит только к повреждению имущества (конечно, без помощи оператора, который, вероятно, должен будет предоставить «образец», а затем поговорить с некоторыми людьми), но получить травмы. могут случиться и даже со смертельным исходом.Эти наезды и обратные ходы в значительной степени можно предотвратить за счет лучшего понимания ограничений видимости оператора и передовых методов.

Угрозы видимости оборудования — это отличная беседа по безопасности для задней двери (мы разработали ее для вас — читайте дальше), и есть несколько полезных цифр от NIOSH, которые иллюстрируют проблему с точки зрения оператора. Физическая прогулка с экипажем действительно может помочь в достижении цели.

Национальный институт безопасности и гигиены труда (NIOSH) составил серию диаграмм для различных типов и размеров оборудования, обычно используемого строительным и обслуживающим персоналом, и они иллюстрируют области вокруг данной единицы оборудования, которые не могут быть просмотрены. оператор.

Пример одной серии для типичного легкого самосвала показан справа. Для данной конструкции, размера и конфигурации грузовика три фигуры «взгляд вниз» или «вид сверху» представляют поле обзора, вероятное для оператора, а серая область — «слепое пятно». Заштрихованная желтым область представляет собой область, которую оператор может видеть с помощью зеркала. На первом рисунке показана серая область, которую оператор не видит на земле; вы заметите большую площадь перед грузовиком, смещенную вправо, и большую площадь позади грузовика, частично компенсируемую зеркалами.Вторая цифра в каждой серии показывает серую область, где оператор не может видеть объект, который находится на высоте 900 мм над землей (`35 дюймов; наше правительство действительно является собакой с костью на всей этой метрической вещи), что типично для временного контроля дорожного движения канализирующее устройство, такое как транспортный барабан. Обратите внимание, что на этом уровне площадь спереди меньше, но обычно не меняется сбоку и сзади — спереди конфигурация капота сильно влияет на поле зрения на разной высоте. На третьем рисунке показано поле зрения для обнаружения объекта размером 1500 мм (~ 4’-11 дюймов) — представьте, что рабочий ростом невысокий или более высокий, немного сгорбившись, выполняет какое-либо рабочее задание, например, копать лопатой.Опять же, вы видите, что слепое пятно резко уменьшается спереди, но практически не меняется сзади и по бокам.

Нажмите для увеличения

нажмите для увеличения

Подобные серии фигурок доступны для большинства типового оборудования, используемого для строительства и обслуживания дорог и мостов. NIOSH предоставляет данные для десяти различных типов самосвалов, включая двухосные, трехосные и сочлененные внедорожные грузовики. Показаны шесть экскаваторов-погрузчиков и шесть бульдозеров. Затем есть четыре автогрейдера, три гидравлических экскаватора и семь конфигураций погрузчика.Холодный строгальный станок (фрезерный станок), ресайклер / регенератор (подумайте о рекультивации на всю глубину), вибрационный каток, три скребка (также известные как «скребки») и тележка для перемещения / челнока (иногда используемая для поддержки операций по укладке асфальта). также фигурирует.

Обратите внимание, насколько по-другому выглядит типичный фронтальный погрузчик. Потому что в них обычно есть кабины оператора со стеклом почти на 360 °, и только опорные стойки и любые установленные аксессуары обычно закрывают поле зрения оператора.

Давайте остановимся и посмотрим на неопровержимые факты, которые подтверждают, почему вы должны повышать осведомленность вашей команды об этих ограничениях поля зрения оператора.В среднем за период с 2015 по 2017 год в строительных и ремонтных зонах произошло 772 человека со смертельным исходом. С 2003 по 2017 год 1844 рабочих, человек погибли на дорожных строительных площадках, что составляет в среднем 123 человека в год. На странице ресурсов по безопасности работников Федерального управления шоссейных дорог мы узнаем, что основными причинами смертельных исходов рабочих в последние годы были наезды и обратное движение (48%, часто самосвалы), столкновения между транспортными средствами / мобильным оборудованием (14%) и задержание между строительной техникой и объектами или столкновения с ними (14%).Хорошая новость, как видно из диаграммы ниже, заключается в том, что количество несчастных случаев со смертельным исходом среди рабочих в целом снизилось; нам нравится думать, что это связано с усилиями по обучению и улучшенной практикой; если так, нам следует удвоить наши усилия.

NIOSH предоставляет еще один полезный ресурс «Создание безопасных рабочих зон на автомагистралях: меры по предотвращению травм рабочих от транспортных средств и оборудования» с подробными мерами по предотвращению травм, такими как расположение рабочих зон, использование временных устройств управления дорожным движением, обучение автомобилистов / контроль скорости и т. Д. флагманы, заметная одежда и многое другое.Кроме того, они предоставляют множество примеров, относящихся к работе, которую мы обычно наблюдаем при строительстве и содержании дорог.

Нажмите для увеличения

Если вам сложно представить, как рабочий может быть сбит самосвалом с задним ходом или даже асфальтоукладчиком, ознакомьтесь с некоторыми тематическими исследованиями, и вы сможете узнать условия, приведшие к гибели людей, указанные в документе NIOSH. Например, в деле № 1 подробно описывается, как член бригады по укладке дорожных покрытий, направлявший различные грузовики в очередь к асфальтоукладчику, потерял ситуационную осведомленность, оказался в слепой зоне одного из проезжающих мимо грузовиков и позже умер от потери крови.Случай № 3 связан со смертельным исходом, когда оператор самосвала включил стояночный тормоз, оставил работающий самосвал для регулировки тормоза под грузовиком, а другой рабочий, увидев, что грузовик находится на пути асфальтоукладчика, вошел в кабину. и двинул грузовик, не подозревая, что под ним находится оператор; оператор скончался от множественных травм. В деле № 18 рассказывается о рабочем, который запрыгнул на задний асфальтоукладчик (без ведома оператора), затем соскользнул и был сбит асфальтоукладчиком; его многочисленные травмы стали причиной его смерти девять дней спустя.В деле № 23 подробно описан случай гибели задним ходом погрузчика. Имеется множество других примеров смертельных случаев в результате наезда или наезда самосвала.

Эти инциденты могут быть редкими, но они явно могут быть трагическими. Разговор с экипажем о видимости оборудования должен стать одним из многих разговоров по безопасности задней двери, которые вы проводите в течение года. Это может быть простая беседа или же вы можете провести упражнение, чтобы донести до них главную мысль. На веб-странице Delaware T ² / LTAP Center вы можете найти несколько ресурсов для использования.Набор обучающих слайдов для слепых зон включает в себя примеры цифр NIOSH, некоторые статистические данные, о которых мы говорили здесь, некоторые примеры из практики и передовой опыт. В отдельном файле есть четыре фигурки NIOSH, расположенные на страницах документа PDF размером 24 x 36 дюймов, которые вы можете распечатать и опубликовать одну или несколько в комнате отдыха (они подходят для обрамления, если вам нужны дополнительные очки стиля — , пожалуйста пришлите нам фото, если есть). Мы также добавили разговор о безопасности задней двери по этой теме.

Наш муниципальный инженер-гонщик разработал упражнение для слепых зон (вдохновленное аналогичным упражнением, используемым Эмметом Расселом, бывшим инспектором OSHA, а совсем недавно инструктором 10-часового тренинга по безопасности OSHA для ARTBA), которое он провел с многочисленными командами местных агентств. за последние три года или около того. Мэтт с радостью посетит местные агентства Делавэра и возглавит упражнение, или вы можете провести его сами. На наше грубо отредактированное видео есть ссылка на нашем веб-сайте, где показано, как проводится упражнение.

Идея состоит в том, чтобы провести членов экипажа по периметру грузовика (или погрузчика, экскаватора, погрузчика с бортовым поворотом и т. Д.), Останавливаясь в передней части грузовика, по бокам грузовика и сзади. На каждом этапе экипажу задают вопрос, что они могут делать с оборудованием, которое может поместить их туда и потенциально вне поля зрения оператора. Например, спереди они могут упомянуть подключение / обслуживание снегоочистителя, осмотр / техническое обслуживание фонарей или удаление запутавшейся щетки или другого мусора.По бокам могут упоминаться различные проверки или заправки. В задней части они могут говорить о разбрасывателях соли, проверках задней двери, подключении прицепов и фонарей или даже о поиске тени. Это заставляет их задуматься о том, сколькими разными способами они могут случайно оказаться вне поля зрения оператора и подвергнуться опасности. Транспортные барабаны можно разместить перед грузовиком, в то время как оператор в кабине сообщает, в какой момент барабан находится вне строительной площадки, визуально показывая большую площадь перед грузовиком, где рабочие могут попасть в беду.Отличный способ проиллюстрировать большую невидимую область позади грузовика — закончить тем, что вся бригада толпится за грузовиком до тех пор, пока оператор не увидит никого из них (дань памяти 1960-х годов забивать телефонные будки и фольксвагены людьми; предложено Брайан Урбанек из DelDOT).

Если есть время, команду можно спросить, как, по их мнению, помогают зеркала, как обстоят дела во время работы грузовика (зеркала трясутся) и что оператор может с этим сделать (левая рука может стабилизировать трясущееся зеркало, но если это не Мистер Фантастик из комиксов Marvel, его / ее рука не дотянется до правой, поэтому может быть больший риск с правой стороны, чем с левой).Вы также можете попросить их подумать о том, как правильная регулировка сиденья оператора и зеркал может повлиять на слепые зоны. Часто экскурсия по периметру и ваши вопросы заставляют их думать и говорить о рисках, решениях и, возможно, даже о своих личных звонках.

Если используется грузовик, попросите команду подумать о том, как другое оборудование, которое они используют (включая грузовики другого типа / размера), будет иметь разные профили слепых зон. Если используется погрузчик или другое сочлененное оборудование, спросите их, что происходит, когда машина поворачивается — как изменяется поле зрения оператора (включая зеркала)? Если используется обратная лопата, как может измениться видимость при перемещении стрелы, рукояти и ковша из стороны в сторону, наружу и назад?Если вы заставите их говорить об этом, это означает, что они думают об этом, и они будут гораздо лучше осведомлены о ситуации, как операторы, так и наземная команда, а это приведет к большей безопасности.

Членам экипажа следует напоминать о правилах техники безопасности для рабочих, идущих пешком вокруг движущегося оборудования. Всегда носите хорошо заметную одежду, которая соответствует вашей работе и рабочей среде. Завяжите туфли (подтяните штаны, вытащите руки из кармана и поправьте галстук, мистер).Помните об оборудовании и слепых зонах транспортных средств и не приближайтесь к этим зонам. Подтвердите сигналы связи с оператором и не приближайтесь, пока оператор не даст подтверждения. Всегда поддерживайте зрительный контакт с операторами оборудования — хорошие правила поведения пешеходов. Помните о путях перемещения оборудования и не стойте и не ходите в этих местах. Слушайте на наличие сигналов тревоги обратного сигнала в этом районе. Всегда будьте в курсе ситуации. Не полагайтесь только на один метод техники безопасности; всегда осознавайте свое окружение и следите за тем, чтобы другие работники знали о вас.

T ² / LTAP Center Delaware Municipal Engineering Circuit Rider предназначен для оказания технической помощи и обучения местных агентств, поэтому, если у вас есть вопросы по безопасности или другие проблемы с транспортировкой, свяжитесь с Мэттом Картером по адресу matheu@udel.

Отмостка вокруг здания: что профессионалы не рекомендуют делать — ТЕХНОНИКОЛЬ
