План перекрытий для строительства дома: раскладка и чертежи

Содержание

  1. Общие сведения о сборных плитах перекрытия
  2. План плит перекрытий
  3. План раскладки плит перекрытий
  4. План несущих конструкций перекрытий
  5. Общие сведения о монтаже
  6. Последовательность монтажа плит перекрытия
  7. Технология установки плиты перекрытия
  8. Проверка правильности установки плит перекрытия на опорные несущие стены
  9. Особенности установки сборных плит перекрытия в частном строительстве
  10. Похожие статьи:

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

  • высокая скорость монтажа;
  • укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
  • низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм. При работе с панелями важно учитывать раскладку и тип конструкции.

Всего выделяют 3 основных вида:

  • полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
  • пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
  • шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

  • равномерно распределяют нагрузку;
  • для постройки не требуется привлечение спецтехники;
  • могут укладываться не только на стены, но и колонны;
  • монолит можно приготовить любого размера, в том числе нестандартного.
Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

  • трудоёмкость строительства;
  • необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
  • обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

[adsense1]

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

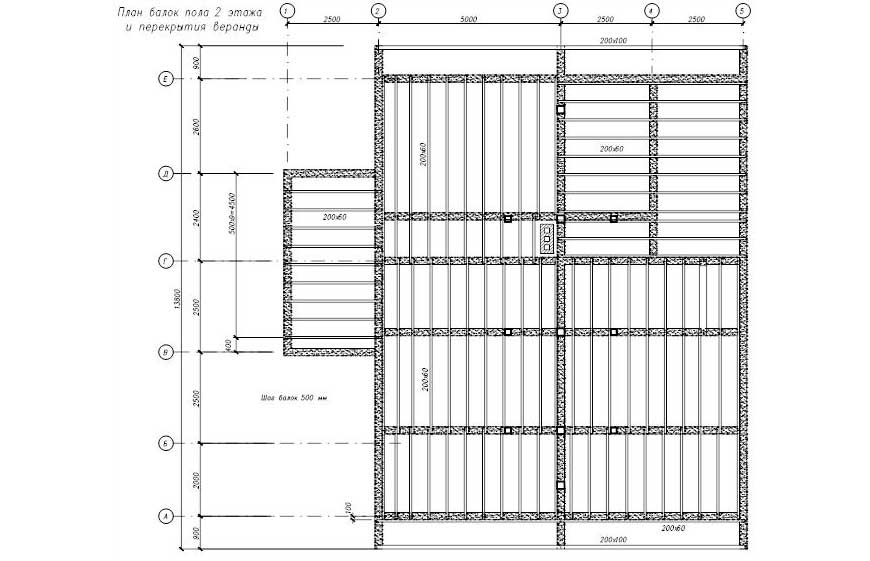

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны перекрывать пролёт до 4,8 м. Высота бруса подбирается в диапазоне 5-10% от величины пролёта, а ширина находится в пределах 60-120 мм. Опорой межбалочных щитов являются черепные брусы 40-50 мм, которые прикрепляются к сторонам балок. Шаг балок принимают от 600 до 1500 мм, это оказывает определяющее значение на ширину щитов. Длина щитов рассчитывается исходя из длины досок.

План раскладки плит перекрытий

[adsense2]

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

План несущих конструкций перекрытий

[adsense3]

Многопустотные перекрытия опирают на несущую стену из кирпича с короткой стороны, как минимум на 90 мм. Если опорой выступает ячеистый бетон – 120-150 мм. не рекомендуется опирать длинной стороной на самонесущие элементы. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м.

Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами – 10-15 см, а по бокам – 2-5 см. Для усиления конструкции в план должен быть включён ЖБ пояс из монолита, который опоясывает здание и внутренние стены.

При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами элементов, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку панелей.

Преимущественно при перекрытиях используют двутавровые балки с высотой 16-27 см. Балки перекрытий должны опираться на стены на 18 см или больше. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен (до 5 см от края балки до стены). Элементы нестандартной формы лучше изготовлять из монолитного бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров

Общие сведения о монтаже

[adsense4]

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Важное правило – ЖБ плиты укладываются исключительно на несущие стены, остальные самонесущие конструкции и перегородки укладываются после монтажа плит.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Последовательность монтажа плит перекрытия

[adsense5]

Изначально следует выполнить 2 этапа:

  1. Подготовка. Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
  2. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.
Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Технология установки плиты перекрытия

[adsense6]

Для установки сборных ЖБ плит будет необходимо взять в аренду кран и 4 рабочих: машинист, стропальщик и 2 монтажника.

Несущие стены следует рассчитывать с учётом необходимости зазора 5 см со стороны улицы. В углубление укладывается утеплитель, он предотвращает сквозняк через щели в перекрытии. Износ теплоизоляции в подобных домах приводит к появлению холода, сырости и сквозняка.

Процедура установки:

  1. На приготовленную подушку из цементного раствора на опорные стены укладывается бетон слоем 15-20 мм.
  2. Краном поднимают панель и размещают сверху места монтажа.
  3. Монтажники разворачивают плиту для направления в желаемое положение. Точно разместить плиту до снятия строп помогут ломы. Правильное расположение подразумевает место соприкосновение стены и плиты не менее чем на 15 см с каждой стороны.
  4. Стропы отцепляют, и проводится окончательная проверка установки.
Для железобетона не существует ограничений по температурному режиму

Проверка правильности установки плит перекрытия на опорные несущие стены

[adsense7]

Наиболее точно определить правильность установки помогут визир и строительный уровень.

Если стены имеют отличие более 4 мм с противоположных сторон, плиту следует монтировать повторно. Её поднимают, подправляют раствор и добавляют смесь в больших количествах с низкой стороны. Если цемент начал застывать, лучше удалить его и замесить повторно. Даже после добавления воды в старую смесь она уже не приобретёт желаемой прочности. При отсутствии проблем с уровнем выполняется крепление плит.

Для фиксации ЖБ панелей к монтажным петлям привариваются анкера. Далее петли свариваются между собой. Щели заполняют цементом. Чтобы предотвратить высыпание раствора снизу, в зазор засыпают щебень (до 2 см).

В процессе крепления пригодятся инструменты:

  • кран;
  • компрессорная установка;
  • подмостки;
  • строительные уровни;
  • молотки, в том числе отбойные;
  • ломы;
  • кельмы;
  • ножовки по металлу;
  • резервуар или поверхность для приготовления раствора.

Особенности установки сборных плит перекрытия в частном строительстве

Процедура подобна предыдущим методам, но есть отличия, которые наступают вследствие уменьшения габаритов и массы плит. Даже с уменьшением веса, нагрузка на опорные элементы остаётся высокой. Чтобы предотвратить разрушение строения придётся увеличить смету на заказ просчёта нагрузки, устройство фундамента, утолщение стен. Дополнительной затратой является необходимость найма квалифицированных рабочих с опытом работы.

Проще выполнять перекрытие из деревянного бруса, методика значительно легче и менее затратная. Однозначное предпочтение ЖБ плитам отдают при возведении плоской кровли. Сверху панелей просто укладывается рулонный или листовой кровельный материал. При использовании ЖБ плит для кровли, получают более долговечное и прочное покрытие.

Как вам статья?

3.3. План перекрытия

Вычерчивание плана перекрытия начинается с нанесения координационных осей. Затем к координационным осям привязываются все капитальные стены (несущие и самонесущие). План раскладки плит перекрытия должен производится

по участкам между капитальными стенами.

Рис 13. Схема расположения ленточного фундамента из сборных железобетонных блоков

Рис 14. План входа в подвал

Нельзя укладывать плиту так, чтобы она полностью закрывала капитальную стенку. Можно частично заводить в самонесущую стену продольную грань плиты перекрытия на 50-150 мм.

Если плиты на каком-либо участке не укладываются целое число раз, то оставшийся зазор между плитой и самонесущей стеной шириной 200-300 мм заделывается монолитным бетоном. Монолитные участки показываются в размерах и привязываются к ближайшей оси, плите или грани стены. Монолитные участки не выполняются у наружных стен.

На плане перекрытия все вспомогательные элементы вычерчиваются тонкими линиями (оси, контуры стен), а контуры плит перекрытия и анкеры — более толстой линией.

На плане проставляют размеры между осями, размеры здания в крайних осях, выполняют маркировку осей, плит перекрытия и анкеров, показывают вентиляционные каналы. Пример плана междуэтажного перекрытия показан на рис.15.

Вычерчивание плана крыши начинается с нанесения координационных осей всех капитальных стен как наружных, так и внутренних. Показывается контур капитальных стен. По плану здания вычерчивается план крыши.

Имея схематический план капитальных стен и план крыши, вычерчивают конструкции стропил. Конструктивное решение стропильной системы подбирается в зависимости от размещения опор в здании. Все капитальные стены могут быть опорами для стропил, так как они выкладываются выше чердачного перекрытия на 200 мм.

Так как проектируемые здания имеют форму прямоугольника без выступов или с выступами, задача построения плана крыши сводиться к определению линии пересечения скатов.

При одинаковых уклонах проекции линий пересечения скатов проходят по биссектрисе внешних и внутренних углов (45°). Линии пересечения скатов (ребра, ендовы) являются осями для нанесения диагональных стропильных ног. Затем вычерчивают элементы стропильной системы: стропильные ноги, мауэрлат, прогоны, кобылки, места расположения стоек. Шаг стропильных ног и их сечение принимают без расчета, по аналогии с типовыми решениями.

Мауэрлат распределяет давление на большую площадь стены. Он укладывается по всей длине стены или отдельными коротышами длиной 500- 700 мм (при редкой расстановке стропильных ног).

План стропил должен иметь координационные оси и осевые размеры, а также необходимые размеры и выноски, указывающие расстояния между стропильными ногами, сечения и длину элементов. Обрешетку на плане стропил не показывают. Пример плана стропил показан на рис. 16.

Рис. 15.Схема расположения плит перекрытия на отметке +2,800

Рис. 16. Пример выполнения плана стропильной крыши


Требования к проектированию плит перекрытий в зданиях

  • Дом
  • Блог
  • Требования к проектированию плит перекрытий в зданиях

Цокольный этаж во многих зданиях представляет собой просто монолитную бетонную плиту с ограниченными конструктивными соображениями, касающимися структурной поддержки или контроля окружающей среды. Однако цокольный этаж может представлять собой более сложную систему, состоящую из несущей фундаментной плиты, перекрытой гидроизоляционными и изнашиваемыми плитами. Эта система разработана таким образом, чтобы выдерживать гидростатическое давление и поддерживать контролируемую среду.

Основной проблемой плит является утечка, так как бетон является наиболее распространенным материалом, а трещины в бетонных элементах являются распространенной проблемой. Еще одной проблемой при проектировании плит перекрытия является контроль выбросов почвенных газов, таких как радон. Дизайн и конструкция плит перекрытия является ключом к достижению ожидаемых характеристик, долговечности и длительного срока службы. Кроме того, ремонт фундаментной плиты может быть очень дорогим или практически невозможным после его завершения.

При проектировании плит перекрытий лучше всего соблюдать осторожность, особенно в местах, которые будут заглублены. Включение высококачественных материалов с дополнительным усилением рекомендуется для снижения риска отказа.


Обеспечивает ли ограждающая конструкция здания эффективную изоляцию и защиту от атмосферных воздействий?


Несущая конструкция

Плиты перекрытий ограждения здания ниже уровня земли должны выдерживать вертикальные гравитационные нагрузки и направленные вверх грунтовые нагрузки или нагрузки гидростатического давления. Нисходящие нагрузки исходят от собственного веса плиты перекрытия и любых динамических нагрузок, таких как пешеходное движение. В некоторых конструкциях плита перекрытия может выполнять также функцию матовой фундаментной плиты, воспринимая значительные нагрузки от колонн и стен.

Плиты перекрытий также могут подвергаться восходящим нагрузкам грунта и гидростатического давления, в зависимости от их расположения и уровня грунтовых вод в данном районе. На плиту перекрытия может воздействовать направленное вверх давление грунта, если оно спроектировано как матовое основание, в то время как точечные нагрузки здания являются направленными вниз силами.

Контроль окружающей среды

Внешняя среда подвергает фундаменты тепловому воздействию, влаге, насекомым и почвенному газу. В частности, тепловое воздействие и влажность воздуха также могут исходить от внутренних источников. Как и в случае с другими элементами, находящимися ниже уровня земли, характеристики плиты перекрытия в значительной степени зависят от ее способности выдерживать и регулировать эти воздействия окружающей среды. Предотвращение трещин очень важно как для структурных характеристик, так и для предотвращения утечек.

Меры контроля влажности часто включают систему дренажа и барьерного типа. В случаях с гидростатическим давлением грунтовых вод первым компонентом контроля влажности является система откачки и осушения, которая механически снижает уровень грунтовых вод. Второй компонент системы контроля влажности включает в себя слой гранулированного заполнителя под плитой перекрытия, который обеспечивает область для накопления и рассеивания влаги. Влага также может быть откачана или слита в отстойник или выходной дренаж. В районах с низким уровнем грунтовых вод или в засушливых условиях слоя гранулированного заполнителя и выходного дренажа обычно достаточно для контроля влажности.

После того, как система контроля влажности определена, следующим шагом является установка водонепроницаемой мембраны или пароизолятора под плитой перекрытия.

  • Замедлитель пара служит барьером против миграции пара при отсутствии гидростатического давления
  • Гидроизоляционные мембраны обеспечивают устойчивость как к миграции пара, так и к гидростатическому давлению.

Большинство строительных норм и правил требуют наличия замедлителя парообразования в качестве минимальной защиты от влаги даже в районах с низким уровнем грунтовых вод. Замедлители парообразования также сводят к минимуму усадочные напряжения и образование трещин в плите перекрытия. Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением и чувствительных к влаге интерьерах. Эти мембраны обычно наносятся на глиняную плиту, заливаемую гранулированным заполнителем или слоем уплотненной земли.

Почвенный газ – еще одно экологическое состояние. Миграцию почвенных газов, таких как радон, можно контролировать с помощью замедлителя пара полиэтиленового типа или гидроизоляционной мембраны. Защита мембраны во время строительства имеет решающее значение, наряду с вниманием к деталям на всех концах, краях и проходах. Это обеспечивает надлежащий контроль над влажностью или почвенными газами.

Отделка перекрытий и распределительные системы MEP

При работе с системами перекрытий важна только внутренняя отделка. Требования к этой отделке зависят от использования внутреннего пространства, и некоторые распространенные отделки — это ковер, плитка и приклеенный пол. При использовании плитки или любого типа приклеиваемого напольного покрытия контроль пара имеет решающее значение для обеспечения надлежащей адгезии. На парковках или в складских помещениях внутренней отделкой может быть просто открытая поверхность бетонной плиты.

Плита перекрытия может содержать компоненты инженерных систем, такие как механические трубопроводы, водопроводные линии и электрические вводы. Когда эти элементы присутствуют, они должны быть спроектированы таким образом, чтобы выдерживать ожидаемые нагрузки, действующие на плиту перекрытия. Системы распределения MEP также должны быть спроектированы так, чтобы их было легко обслуживать или модифицировать.

Свяжитесь с нами

Метки: конкретный напольное покрытие этажи корпус ниже уровня земли гидроизоляция

Присоединяйтесь к более чем 15 000 коллегам-архитекторам и подрядчикам

Получайте советы от экспертов по инженерным вопросам прямо на свой почтовый ящик. Подпишитесь на блог инженеров Нью-Йорка ниже.

© 2022 Nearby Engineers New York Engineers. Все права защищены. Правовая информация | Товарные знаки

Строительство плит на грунте. Вопросы проектирования ACI и ASTM

🕑 Время чтения: 1 минута

Содержание:

  • Конструкция плит на грунте — элементы конструкции
  • Грунт — система поддержки плиты на грунте
  • 900 03 Защита плиты на грунт против проникновения влаги
    • Установка парозамедлителей для влагостойкости
  • Причины трещин в арматуре плит на грунте
  • Трещины – контроль ширины в плитах на грунте
  • Стальная фибра в плитах на грунте
  • 900 03 Синтетические волокна в плитах на земле
  • Армирование после натяжения для плит на грунте

Конструкция плиты на земле – элементы конструкции

Конструкция плиты на земле требует определенных основных элементов конструкции. Эти элементы дизайна должны быть перечислены и добавлены в контрактные документы ответственным дизайнером до подачи заявки на участие в торгах.

Элементы конструкции, необходимые для плит на грунте:

  1. Материалы, необходимые для подготовки основания и основания. При необходимости может быть предусмотрен замедлитель пара.
  2. Толщина бетонной плиты, предназначенной для строительства
  3. Значения прочности бетона – прочность на сжатие и изгиб
  4. Пропорции бетонной смеси для желаемой бетонной плиты
  5. Детали швов и их расположение.
  6. Тип армирования при необходимости. Необходимо указать тип, размер, детализацию и расположение.
  7. Требования к обработке и отделке поверхности
  8. Допуски на основание, основание, толщину плиты и поверхность
  9. Отверждение бетона
  10. Наполнитель, используемый для заполнения шва, и детали его установки
  11. Детали специальной заделки
  12. Детали предстроительных совещаний, детали общего обеспечения качества и контроля качества.

Грунт – система поддержки плиты на грунте

При возведении бетонной плиты на грунте грунт должен вести себя как стандартная система поддержки. Следовательно, производительность плиты, построенной на земле, зависит от целостности плиты и системы поддержки грунта. Это требует высокой подготовки площадки в соответствии с желаемым требованием нагрузки.

Рис. 1: Бетонная плита, опирающаяся на грунтовое ложе

В основном грунты подвергаются контрольной прокатке. Метод контрольной прокатки хорошо помогает нам узнать, способен ли полный слой грунта вести себя как опорная система, т. Е. Является ли он равномерно устойчивым и имеет ли достаточную несущую способность, чтобы хорошо работать после всей конструкции плиты.

Эту процедуру рекомендуется проводить сразу после грубой планировки и перед укладкой плиты.

Для контроля толщины бетона и уменьшения трения между материалом основания и плитой используется тонкий слой мелкозернистого материала. Этот материал тонкой сортировки может быть фракционированным, гранулированным и совместимым материалом. Подробная информация об используемых материалах объясняется в АКИ 360р.

Защита плиты на земле от проникновения влаги

Плита, установленная над землей, сильно подвержена проникновению влаги, если не проводится надлежащая обработка. Влагозащита пола над плитой обеспечивается с помощью напольных материалов, таких как дерево, ковролин, линолеум, винил, непроницаемые напольные покрытия, клеи, ковровая плитка на резиновой основе.

Материалы для полов, чувствительные к влаге. Это в основном применяется для полов, которые укладываются в чувствительной к влаге среде или холодильных камерах, где влажность контролируется.

Рис. 2: Использование замедлителей испарения для конструкции плит

Чтобы свести к минимуму передачу содержания влаги снизу на поверхность пола, можно использовать замедлители испарения . ASTM E 1745 устанавливает эксплуатационные требования к полимерным замедлителям испарений, которые должны использоваться в практических целях.

Как правило, паропроницаемость менее 0,3 проницаемости должна быть достигнута с помощью замедлителя испарений, используемого в соответствии со стандартом ASTM E 96.

Выбор материала для защиты от пара или барьера зависит от:

  • Степень защиты требований
  • Чувствительность материала пола к влаге

Материалы, используемые для этой защиты, должны соответствовать приведенным спецификациям в ASTM E 1745, а минимальная толщина составляет 0,25 мм. Если предусмотрена повышенная толщина, проникновение влаги и, следовательно, долговечность увеличиваются после полной установки.

Истинный замедлитель испарения соответствует стандарту ASTM E 96 и имеет проницаемость, равную 0,00 перм. Многие дизайнеры использовали неправильные материалы в качестве замедлителей испарения. Нахлест, используемый при установке парозащитных материалов, должен составлять 150 мм в соответствии со стандартом ASTM E 1643.

Это также может основываться на размерах, рекомендованных производителем. Стыки и проходы после укладки должны быть надлежащим образом герметизированы герметиками, или самоклеящимися лентами, или в соответствии с указаниями производителя.

Установка замедлителей испарения для обеспечения влагостойкости

Решение о том, где разместить замедлитель испарений, зависит от объекта. Замедлители парообразования могут быть размещены либо в контакте с плитой, либо в контакте с гранулированным наполнителем.

В случае чувствительной к влаге среды бетон может быть помещен в непосредственный контакт с парозащитным материалом или барьером, который используется для проникновения влаги. Этот метод поможет в проникновении влаги и воды из потенциальных источников, таких как дождь, посев, очистка или распиловка. Насыщенная засыпка, помещенная над замедлителем пара, потребует времени для высыхания плиты.

Как упоминалось в предыдущем методе, размещение бетона в непосредственном контакте с замедлителем парообразования требует высокого качества. Только правильная установка может помочь избежать проблем, связанных с плитой, в период работы.

Было замечено, что укладка бетона непосредственно поверх пароизолятора по сравнению с другими методами укладки плит подвержена изменению длины, усадке при высыхании и другим сопутствующим воздействиям окружающей среды. Также наблюдается заселение.

Детализация конструкции бетона должна учитывать эти соображения, чтобы уменьшить ограничения. Стандарты, рекомендуемые для выполнения каждой площадки для выполнения этой конструкции, должны быть отдельно оценены на предмет чувствительности полов к влаге, условий проекта и эффектов из-за скручивания, растрескивания и образования корки на плитах.

Все ожидаемые выгоды и риски должны быть обсуждены с соответствующими сторонами до начала строительства.

На рисунке 3 ниже показана блок-схема, которая поможет в оценке и построении.

Рис.3. Блок-схема принятия решения для помощи в выборе замедлителя пара или барьера.

На рис. 2 показано, что рис. 2 используется, если гранулированный материал в будущем подвергается проникновению влаги. Решение, показанное на фиг.2, потребует такой конструкции бетонной смеси, которая имеет низкую усадку, уменьшение расстояния между швами и все другие свойства, которые минимизируют скручивание плиты.

Причины трещин в арматуре плит на грунте

Недостаточное уплотнение бетона, использование стержней большого диаметра, несоответствующее бетонное покрытие, предусмотренное для армирования, более высокая температура используемых арматурных стержней, более высокое значение осадки, чем требуется, неправильное отверждение или сочетание вышеперечисленных факторов являются основными причинами образования трещин вблизи арматуры, установленной в плите, сооруженной на грунте.

Трещины – Контроль ширины в плитах на грунте

Армирование ненесущих элементов используется для контроля ширины трещин, которые появятся в бетонных плитах. В качестве армирования в основном используются деформированные стальные стержни, армирование сварной проволокой, натяжные элементы или стальные волокна. Эти подкрепления также можно использовать в комбинации.

В основном, ненесущая бетонная плита в основном использует небольшое количество арматуры, поэтому они не играют никакой роли в сдерживании движения, вызванного изменениями объема.

Неармированная плита на грунте будет иметь температурные и усадочные трещины. Они наблюдаются более широкими на поверхности бетонной плиты и будут сужаться по всей глубине.

Арматурная сталь, сталь с пост-напряжением или деформированная сталь должны поддерживаться и связываться вместе при установке в бетон. Это делается для того, чтобы избежать их перемещения во время укладки бетона.

Требуемая опора может быть обеспечена сборными железобетонными стержнями. Сборный железобетонный стержень, используемый для этой цели, должен иметь толщину не менее 100 мм и прочность на сжатие, равную бетону, используемому в плите.

При использовании арматуры из сварной проволоки важно, чтобы подрядчик обеспечил достаточную поддержку, чтобы укладка бетона не оказала существенного влияния на арматуру. Должна быть обеспечена надлежащая опора в соответствующих местах, чтобы избежать выдергивания проволочной арматуры во время пешеходного движения.

Стальная фибра в плитах на земле

Использование стальной фибры не уменьшит количество трещин, образующихся в бетонной плите, уложенной в землю. Стальная фибра, используемая рядом с деформационными швами, способствует уменьшению раскрытия швов. Это помогает снизить вероятность появления трещин между суставами. Ширина трещины должна оставаться узкой.

Синтетические волокна в плитах на грунте

Отливка бетонных плит иногда дает пластическую усадку и трещины в течение первых нескольких часов отверждения. В некоторой степени это можно уменьшить за счет использования синтетических волокон из полиэтилена, нейлона, полипропилена и других типов.

План раскладки плит перекрытия: План раскладки плит перекрытия. Проектирование сборного железобетонного перекрытия

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
