Подключение водонагревателя фото: 100 фото особенностей подсоединения своими руками

100 фото особенностей подсоединения своими руками

Сегодня трудно представить себе дом или квартиру, в которых нет горячей воды. Однако не везде есть возможность подключить здание к центральной сети горячего водоснабжения. Выходом из этой ситуации является покупка бойлера. Для его установки совсем необязательно обращаться за помощью к специалистам.

Данную процедуру по силам провести собственноручно любому человеку, имеющему хоть сколько-нибудь навыков в проведении санитарно-технических и электрических работ. Как правильно подключить бойлер своими руками – этой теме посвящена данная статья.

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

• в условиях профилактического отключения горячей воды;
• в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток — довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

• значительный объём;
• низкая стоимость;
• меньшие энергозатраты;
• отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам. Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Однако внимательное изучение инструкции от изготовителя, схемы подключения бойлера и действия строго по технологии в значительной степени снижают риск.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

• экономится время;
• снижаются затраты;
• приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Необходимые материалы и инструментарий

Из материалов вам понадобится трубы из полипропилена и лента ФУМ. Что касается инструмента, подготовьте:

• перфоратор;
• отвёртку;
• пассатижи;
• разводной ключ;
• фломастер;
• рулетку и уровень.

Крепление бойлера на стену

Такой вариант установки водонагревательного устройства считается классическим. Бойлер допускается крепить только на несущей стене, причём так, чтобы он находился как можно ближе к точке водозабора.

Высота установки прибора может быть любой. Главное, чтобы им было удобно пользоваться. Рассмотрим пошаговую инструкцию по креплению водонагревателя:

Выбор места крепления

Проверка годности существующей проводки. Не каждая сеть может выдержать мощность ТЭНов, которыми оснащаются бойлеры. Требования к проводке указываются в техпаспорте изделия.

Непосредственный монтаж. Вначале помечаем на стене, где будет располагаться наиболее низкая точка бойлера. Затем, вымерив расстояние до верхней крепёжной планки, просверлим отверстия, вставляем в них дюбеля и вкручиваем в последние анкера. На анкера устанавливаем крепёжную планку, на которую в последствии будет навешен нагреватель.

Подключение к трубам водоснабжения. Для подключения бойлера к воде применяются полипропиленовые трубы или шланги.

Подключение к электросети. Недалеко от бойлера нужно оборудовать розетку.

Если не уверены в качестве проводки, выбирайте французские водонагреватели Atlantic. Это самые экономичные водонагреватели из всех, что продаются в России. Обслуживать Atlantic требуется в ДВА раза реже, чем бойлеры других марок — один раз в 2-3 года.

За счет покрытия из диоксида титана в баке и на колбе бойлеров Atlantic почти не образуется накипь. Даже через пару лет они буду потреблять мало энергии и работать максимально тихо. А сухой стеатитовый ТЭН собственной разработки Atlantic, закрытый защитной колбой, служит до 20 лет. У обычных мокрых ТЭНов других изготовителей срок службы 1-2 года.

Atlantic собираются по всему миру, кроме Китая. Это самые НЕкитайские водонагреватели из тех, что продаются в России. А гарантия на бак у них 7-8 лет.

Проверка работы устройства. Заполняем бак и открываем кран для подачи горячей воды. Тем самым из системы удаляется воздух. Оставляем бойлер работать на несколько часов. Далее можно начинать активно его использовать.

Бойлер косвенного нагрева

Нагревательный прибор такого типа представляет собой ёмкость с водой, внутри которой находится теплообменник, подключённый к отопительному котлу или к любой системе с теплоносителем.

Принцип работы довольно прост: от котла в теплообменник поступает горячий теплоноситель и нагревает его, а от него уже нагревается вода в баке.

Существует два способа подключения бойлера косвенного нагрева: с приоритетным нагреванием горячей воды и без него. В первом случае происходит перекачка всего объёма теплоносителя через змеевик водонагревательного устройства.

Вода нагревается быстро. Во втором случае, на косвенный водонагреватель посылается лишь часть теплоносителя. Нагрев воды в данной ситуации занимает длительное время.

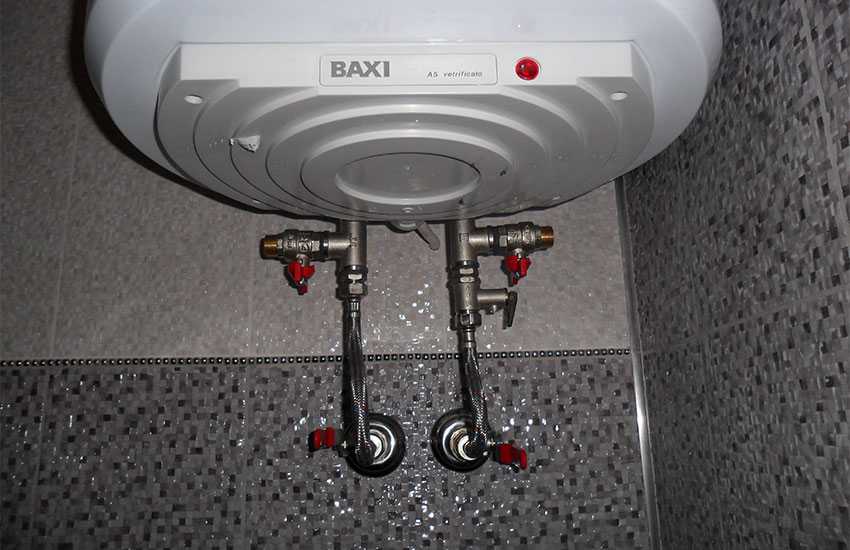

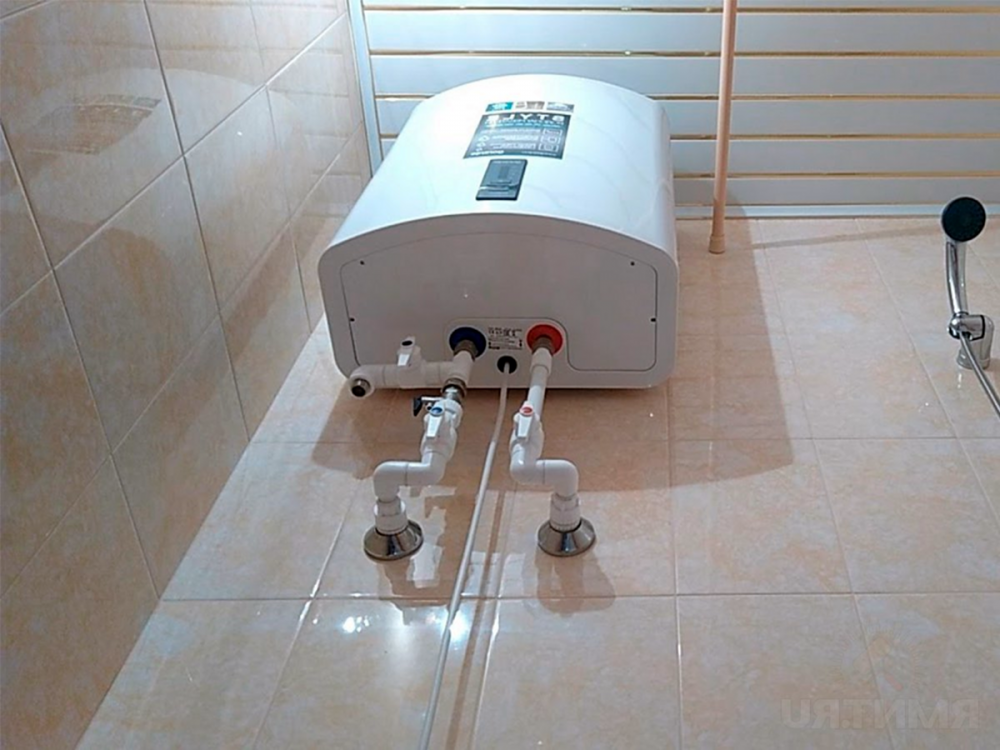

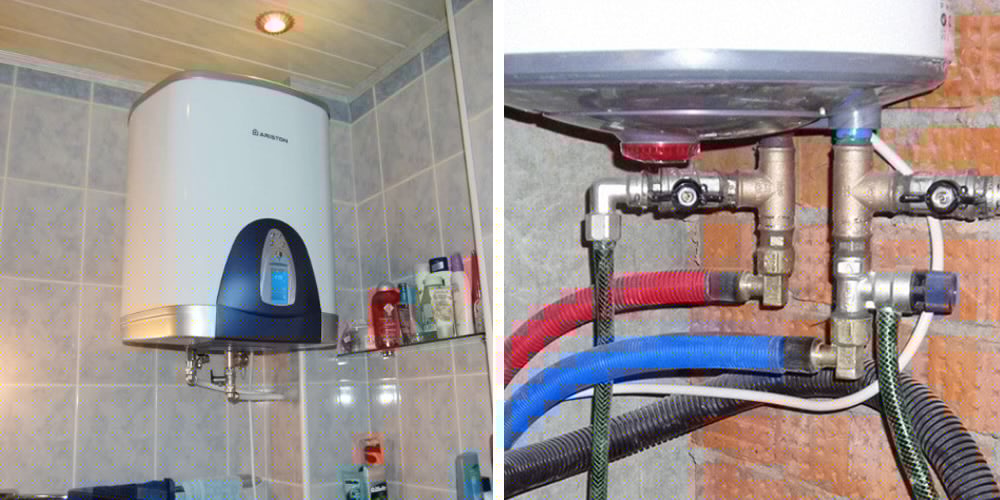

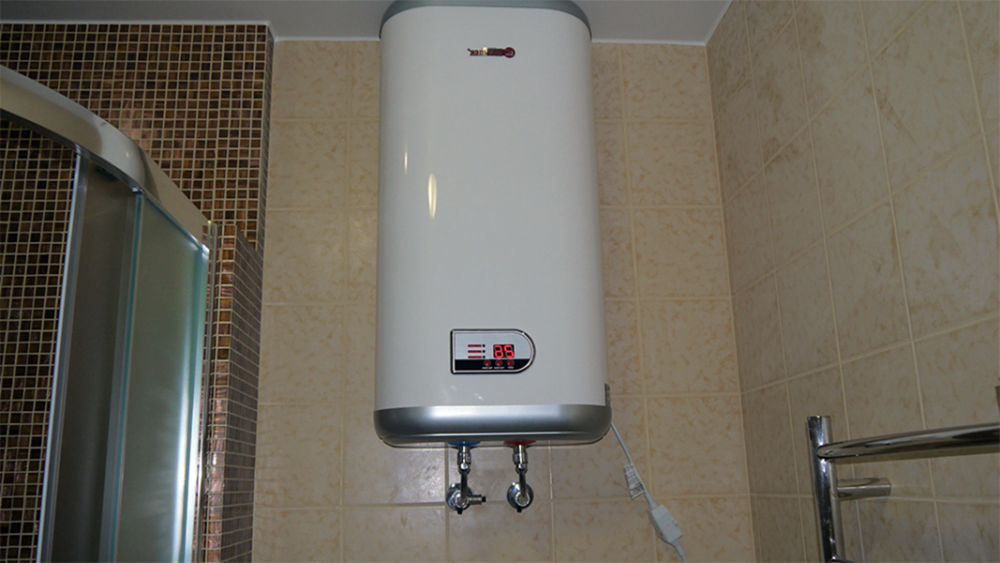

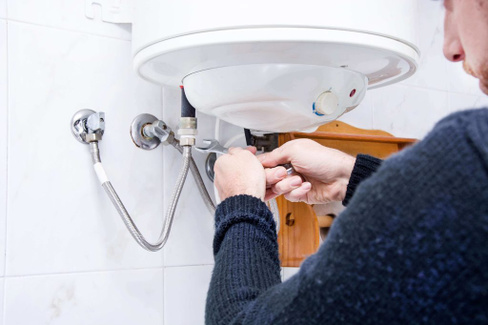

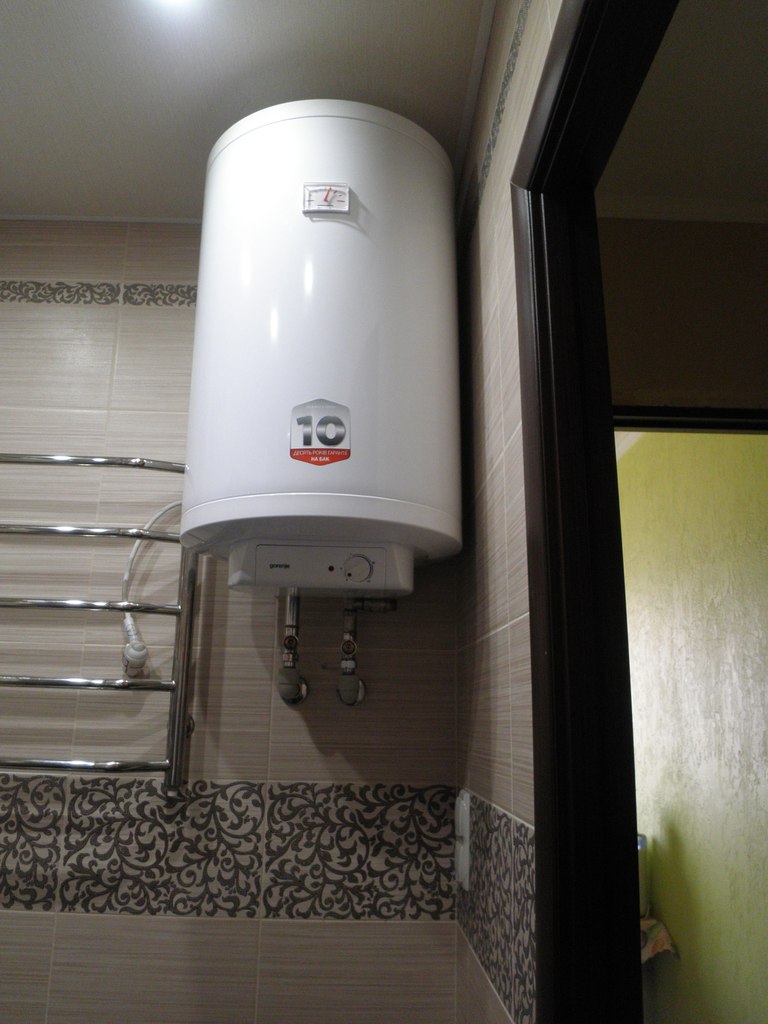

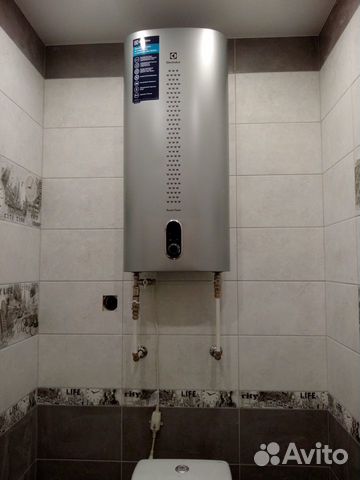

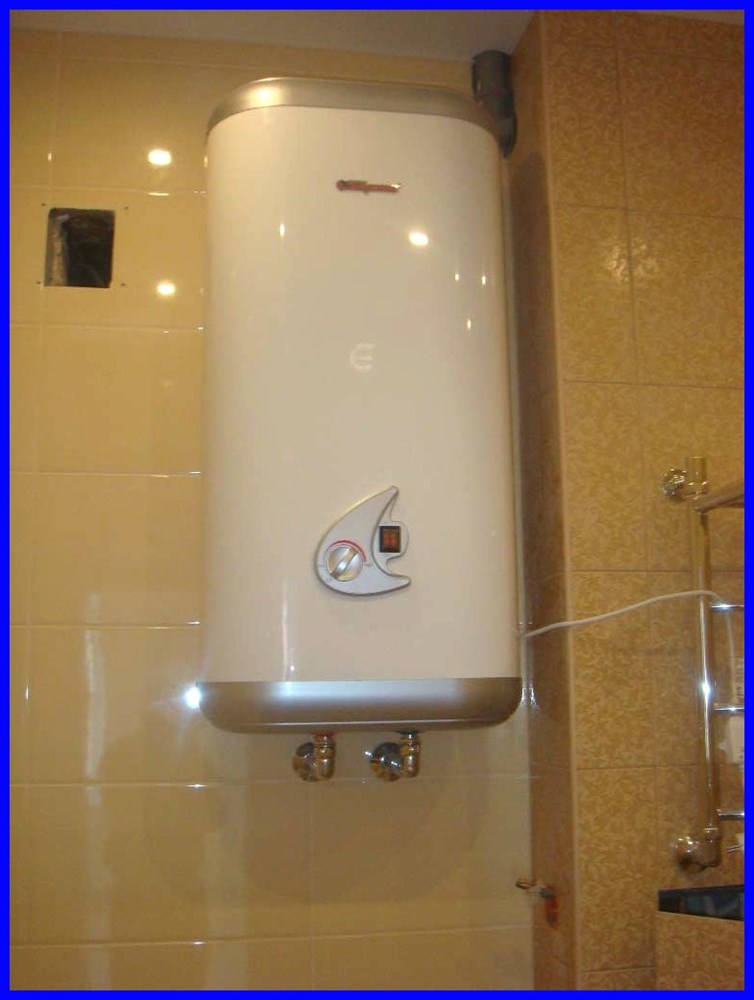

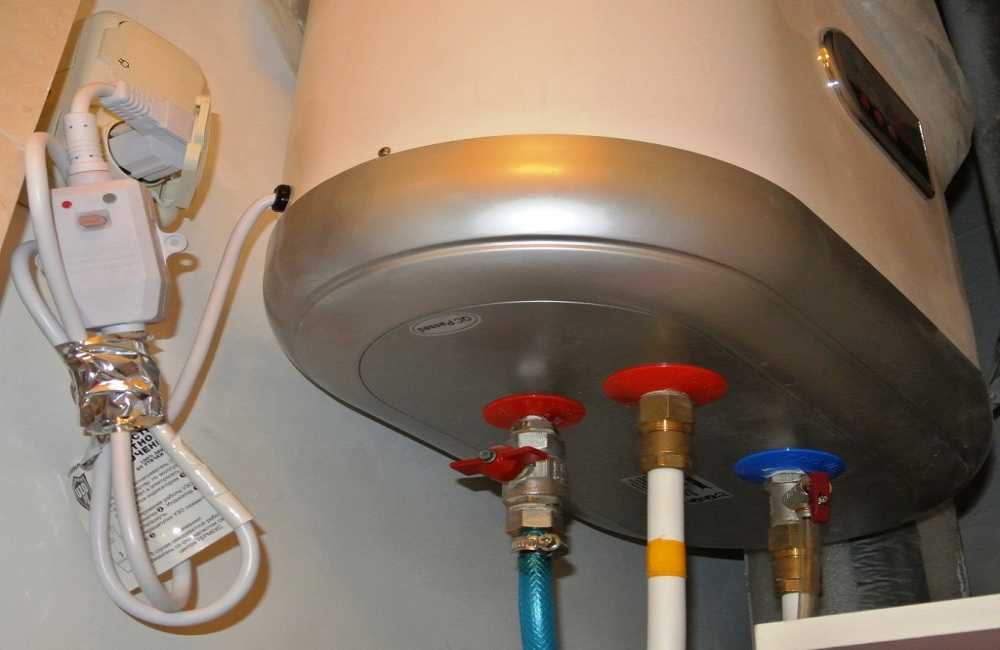

Фото процесса подключения бойлера

Также рекомендуем посетить:

• Сифон для раковины
• Греющий кабель
• Бойлер для нагрева воды
• Погружные насосы для воды
• Насос для дачи
• Гидроаккумулятор для водоснабжения
• Раковина для ванной
• Фильтры для очистки воды
• Трубы для водопровода
• Колодец под домом
• Насосная станция для дома
• Обратный клапан на воду
• Регулятор давления воды
• Фильтр воды для дома
• Утепление труб
• Реле давления воды
• Колодезные кольца
• Водоснабжение частного дома
• Дренажная система
• Как выкопать колодец
• Проточный водонагреватель
• Скважина своими руками
• Пластиковый кессон
• Очистка воды из скважины
• Фильтр для воды под мойку
• Затопили соседи сверху
• Смеситель для ванной
• Раковина для кухни

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

• Виды электрических водонагревателей
• Что необходимо учесть перед началом монтажа?
• Инструменты и материалы
• Различные схемы подключения бойлера
• Если нет водопровода
• Технические особенности подключения бойлера
  • Как подключить нагреватель к стальным трубам
  • Работа с полипропиленовыми трубами
  • Подключение к конструкциям из металлопластика
• Особенности подключения проточного нагревателя

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

• Прибор должен быть доступен для обслуживания в любое время.
• Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
• Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
• Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;
• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

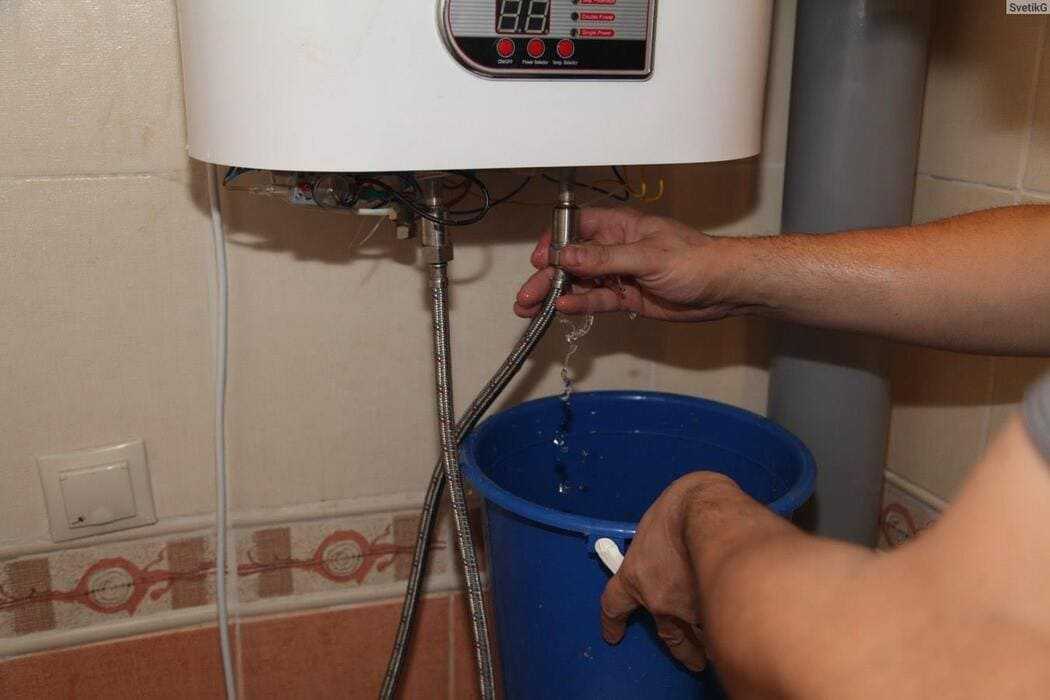

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

Установка водонагревателя — Bilder und Stockfotos

4. 708Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

DUCHSTERN SEA 4.708. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

techniker reparatur einer hot-wasser-heizung — установка водонагревателя стоковые фотографии и изображения

Techniker Reparatur einer hot-Wasser-Heizung

Lächelnder Techniker repariert einen Warmwasserbereiter

klempner reparatur eines gaskessels einer heizung hausanlage im kesselraum. nahaufnahme, селективный фокус. — монтаж водонагревателя фото и фото

Klempner Reparatur eines Gaskessels einer Heizung Hausanlage im…

комбинированный сервис по природному газу — монтаж водонагревателя фото и фото

Natural Gas-Combi-Service

Kesseltechniker arbeitet zu Hause .

arbeiter eingerichtet, zentrale gasheizung heizkessel zu hause — установка водонагревателя стоковые фото и изображения

arbeiter eingerichtet, Zentrale Gashheizung Heizkessel zu Hause

heizung — установка водонагревателя стоковые фотографии и сборка

Heizung

techniker repariern gas-kesselwern combi установка стоковые фотографии и изображения

Techniker reparieren Combi Gas-Brennwertkessel

klempner festlegung einer hot-wasser-heizung — установка водонагревателей стоковые фотографии и изображения

Klempner Festlegung einer hot-Wasser-Heizung

techniker wartung von Heizungs- котел — установка водонагревателя стоковые фотографии и сборка

Techniker Wartung von Heizungs- котел

Techniker bei der Wartung des Gaskessels fürwasser und Heizung

warterund retungsnik arbeit mit hausgasheizkessel — установка водонагревателя фото и фото

Wartungs- und Reparaturtechniker in Arbeit mit Hausgasheizkessel

reparaturmeister installiert einen erdgaskessel in einem haus — установка водонагревателя сток фото и фото

Reparaturmeister installiert einen Erdgaskessel in einem Haus

ключ immer mit dir. arbeiter richtete elektrischen heizkessel zu hause bad — установка водонагревателя стоковые фото и фотографии

Гаечный ключ immer mit dir. Arbeiter richtete elektrischen Heizkessel…

ein haus hocheffizienz-ofen mit einem privaten gas-wassererhitzer & luftbefeuchter. — установка водонагревателя фото и фото

Ein Haus Hocheffizienz-Ofen mit einem Privaten Gas-Wassererhitzer

heizkessel gas heizung wasser — установка водонагревателя фото и фото

Heizkessel Gas Heizung Wasser

hausheizungskonzept, moderner hausgaskessel, 3d-рендеринг — установка водонагревателя, фото и изображения

Hausheizungskonzept, moderner Hausgaskessel, 3D-рендеринг Servicepersonal, das die Kesselinstallation steuert

servicetechniker reparatur gas-wasser-heizung in innenräumen. Вартунг фон Теплвассерберайтерн. diy konzept — установка водонагревателя стоковые фотографии и изображения

Servicetechniker Reparatur Gas-Wasser-Heizung in Innenräumen….

ein mann überprüft einen gaskessel auf heizung. wartung und reparatur der gasheizung — установка водонагревателя фото и фото

Ein Mann überprüft einen Gaskessel auf Heizung. Wartung und…

techniker wartung von Heizungs- котел — установка водонагревателя стоковые фотографии и изображения

Techniker Wartung von Heizungs- котел

Techniker bei der Wartung des Gaskessels für Warmwasser und Heizung

techniker reparatur einer hot-wasser-heizung — установка водонагревателя стоковые фотографии и изображения

Techniker Reparatur einer hot-wasser-heizung

moderne gaskessel auf blauer wand, 3d abbildung — установка водонагревателя стоковые фотографии и изображения

Moderne Gaskessel auf blauer Wand, 3D Abbildung

Hausheizungssystem, 3D rendern

Крепежный элемент с вращающимся механизмом. — установка водонагревателя фото и изображение

Klempner befestigt RohrGaskessel.

professional klempner-prüfung eines kesselbedienfelds — установка водонагревателя стоковые фотографии и изображения

Professionelle Klempner-Prüfung eines Kesselbedienfelds

Professioneller Klempner, der ein Kesselbedienfeld überprüft, stellt einen Knopf ein

techniker reparatur von gas-industrie-ofen — установка водонагревателя Stock-fotos und Bilder 900O9-Industenturrie 9000

Gas-industrie-inturrie -sofort-wasser-heizung mit leistungsschalter an der wand des badezimmers mit freiem kopierplatz installiert. sicherheit erstes konzept. — установка водонагревателя стоковые фотографии и изображения

Weiß-Sofort-Wasser-Heizung mit Leistungsschalter an der Wand des…

Frau einstellung Temperaturprogramm auf elektrokessel — установка водонагревателя Stock-fotos und Bilder

Frau Einstellung Temperaturprogramm auf Elektrokessel

Beschnittenes Foto der Elektroboss Foto der Elektroboss, die im Badezimmer einstellt, der mit einem Steuerknopf an der Wand hängt. Warmwasserbereiter in moderner Wohnung

fußbodenheizung установка — установка водонагревателя стоковые фотографии и изображения

Установка Fußbodenheizung

Ingenieur bei der Installation einer Fußbodenheizung

hot-wasser-heizung-service — установка водонагревателя стоковые фото и фотографии

Hot-Wasser-Heizung-service

meister fix kesselrohre mit verstellbaren schraubenschlüssels установка — водонагреватель und bilder

Meister fix Kesselrohre mit verstellbaren Schraubenschlüssel

Главная Badezimmer Warmwasserbereiter Befestigung durch Hände Nahaufnahme

klempner überprüfung elektrischer установка бойлера — водонагреватель стоковые фото и фото

Klempner Überprüfung elektrischer Boiler

ofen wartungsarbeiten geschlossen — установка водонагревателя стоковые фотографии и сборка

Ofen Wartungsarbeiten geschlossen

Werkstatt wartet oder repariert Ofen

arbeiter verbinden die dem gaskessel. — установка водонагревателя фото и фото

Arbeiter verbinden die Rohre mit dem Gaskessel.

klempner stellt gaskessel vor betrieb ein — установка водонагревателя стоковые фотографии и изображения

Klempner stellt gaskessel vor betrieb ein

ale kesseltechniker reparatur einer wasserpumpe stecken — water heater installation stock-fotos und bilder

Ale Kesseltechniker Reparatur einer Wasserpumpe stecken

Beschnittene Aufnahme eines nicht erkennbaren männlichen Kesseltechnikers, der eine Wasserpumpe repariert, die in einem Haus steckt

techniker reparatur einer hot-wasser -heizung — установка водонагревателя стоковые фото и изображения

Techniker Reparatur einer hot-Wasser-Heizung

домашний интерьер с котельной системой im keller — установка водонагревателя стоковые фото и изображения

Home Interior mit Boiler System im Keller

klempner arbeiten, dass der verbrauch Metering — Установка водонагревателя Stock-fotos und Bilder

Klempner arbeiten, dass der Verbrauch Metering

anschluss von Heizung und Warmwasser — Установка водонагревателя Stock-fotos und Bilder

Anschlus von Heizung und Warmwasser

Der Boden des Kessels ist mit Anschluss an Zentralheizung und Warmwasser geschlossen

mann für die anpassung von gas-wasser-heizung — установка водонагревателя stock-fotos und bilder

Mann für die Anpassung von gas-Wasser-Heizung

Mechaniker, der einen Gaswarmwasserbereiter mit einem Schraubendreher repariert

klempner installieren eine котел — установка водонагревателя фото и сборка

nahaufnahme des gaswassererhitzers an einer ziegelwand. gaskessel im heizraum für warmwasser — установка водонагревателя стоковые фотографии и изображения

Nahaufnahme des Gaswassererhitzers an einer Ziegelwand….

Heizung Ingenieur Arbeiter Hält Tablet-Computer und Einstellung von parametern der Heizungsanlage in Fabrik Kesselraum. — установка водонагревателя фото и фото

Heizung Ingenieur Arbeiter hält Tablet-Computer und Einstellung…

ein hochenergieeffizienter ofen in einem keller — установка водонагревателя stock-fotos und bilder

Ein hochenergieeffizienter Ofen in einem Keller

junger heizungsingenieur — вода Установка обогревателя стоковые фотографии и изображения

junger Heizungsingenieur

gaskessel und elektrischer warmwasserbereiter. hausofen, tank isoliert auf blauem hintergrund. система der kombiheizung. интеллигентнее gaskessel мит brenner für warmwasserbereites wasser мит heißem, kaltem rohr und steuerung. вектор. — установка водонагревателя — графика, -клипарт, -мультфильмы и -символ

Gaskessel und elektrischer Warmwasserbereiter. Hausofen, Tank…

Gaskessel und elektrischer Warmwasserbereiter. Heimofen, Tank isoliert auf blue Hintergrund. Система дер Kombiheizung. Weißer Intelligenter Gaskessel mit Brenner für Warmwasser mit heißem, kaltem Rohr und Steuerung. Вектор

Männlicher Heizungsingenieur Servicehalter mit Digitales Tablet — установка водонагревателя стоковые фото и изображения

Männlicher Heizungsingenieur Servicehalter mit digitales Tablet

инженер по солнечной энергетике — установка водонагревателя стоковые фотографии и изображения

инженер по солнечной энергетике

Ingenieur prüft Solar-PV-

ld hand legt schlauch wasser-heizung im haus — установка водонагревателя стоковые фото и изображения

hand legt Schlauch Wasser-Heizung im Haus

moderne heizraum mit pufferspeicher — установка водонагревателя стоковые фото и изображения

Moderne Heizraum mit Pufferspeicher

Газовый котел. — установка водонагревателя фото и фото

Газовый котел.

Gasbefeuerter Kessel zu Hause. Die Installation von Gasanlagen. Хайцунг им Хаус.

Технический специалист по монтажу водонагревателя, фото и изображения , 3d-иллюстрация — установка водонагревателя стоковые фото и изображения

Kesselraum — Gasheizung, 3D-иллюстрация

Система отопления дома, рендеринг 3D

Профессиональная установка и ремонт систем, ремонт и обслуживание систем. sanitär-service-mitarbeiter, reparatur hausheizung system vektor-illustration-set. workflow für sanitärinstallationen — установка водонагревателя стоковая графика, -клипарт, -мультфильмы и -символ

Professionelle Installateure reparieren Rohre, reparieren…

wartung — techniker prüfen druck counter für haus heizung — установка водонагревателя стоковые фото и изображения

Wartung — Технический специалист по ремонту расходных материалов для дома Heizung

Технический специалист по ремонту газовой промышленности — установка водонагревателя стоковые фотографии и изображения stock-fotos und bilder

Techniker Reparatur einer hot-Wasser-Heizung

Lächelnder Techniker repariert einen Warmwassererhitzer

techniker, der einen warmwassererhitzer beient. mann überprüfen ausrüstung des kesselhauses — термометр — установка водонагревателя stock-fotos und bilder

Techniker, der einen Warmwassererhitzer bedient. Mann überprüfen…

gaskessel-reparaturservice, vorbereitung für die heizung. — установка водонагревателя фото и фото

Gaskessel-Reparaturservice, Vorbereitung für die Heizung.

Gaskessel-Reparaturservice, Vorbereitung für die Heizung

установка Heizung Techniker — установка водонагревателя стоковые фотографии и изображения

Установка Heizung Techniker

gaskessel-service- oder repearing-konzept. toolbox mit werkzeugen — установка водонагревателя стоковые фотографии и изображения

Gaskessel-Service или Repearing-Konzept. Ящик для инструментов с Werkzeugen

фон 79

24.748 Водонагреватель Стоковые фотографии и изображения

Солнечные водонагреватели на крыше жилого дома на закате. Возобновляемая энергия для домаPREMIUM

Кухонный гарнитур в просторной гостиной и кухне со старинным классическим деревянным дизайномPREMIUM

Почти готово. рабочий устанавливает электрический котел дома ванная комнатаPREMIUM

Молодой красивый улыбающийся мужчина рабочий в форме с отверткой в ​​руке ремонтирует котел дома в туалете профессиональная ремонтная службаPREMIUM

Полотенцесушитель для ванной комнаты с полотенцесушителем перед стеной из серой плитки. 3d-рендерингPREMIUM

Цветная реалистичная композиция водонагревателя с двумя изолированными и разным оборудованием и трубами векторная иллюстрацияPREMIUM

Векторная изометрическая прачечная или подсобное помещение в разрезе интерьера со стиральной машиной, сушилкой для белья, мебелью, безрезервуарным водонагревателем, раковиной, гладильной доской и вешалка для одеждыPREMIUM

Большой современный главный люкс с эффектным мрамором и настенной плиткойPREMIUM

Гаечный ключ всегда с собой. рабочий установил электрический отопительный котел дома в ваннойPREMIUM

Настенный газовый котел и поток воды вокруг изолированы на черном фоне 3dPREMIUM

Бытовая техника. мужчина по совету продавца выбирает новый котел отопления в магазине строительных материалов. продавец в комбинезоне консультирует покупателя по характеристикам современных термодинамических водонагревателей. ПРЕМИУМ

Молодой красивый мужчина в униформе ремонтирует котел с помощью отвертки дома в туалете профессиональная ремонтная служба ПРЕМИУМ

Солнечный водонагреватель, стоящий на земле на белом фоне. ПРЕМИУМ

Электрический бойлер в современной ванной комнате. водонагреватель белого цвета. бак бойлера горячей воды на стене в душевой комнате.PREMIUM

Реалистичный электрический водонагреватель прозрачный набор значков с изолированными элементами на прозрачном фоне векторная иллюстрацияPREMIUM

Современная крыша пассивного дома с мансардными окнами, солнечным водонагревателем, солнечными панелями, битумной черепицей .ПРЕМИУМ

Домашний газовый котел, водонагреватель изолирован на синем фоне, вид спереди. 3d иллюстрацияPREMIUM

Мгновенный безбаковый электрический водонагреватель, установленный на серой плиточной стене с выходом входной и выходной трубы, системой аварийного отключения elcb и серебряным душем. PREMIUM

Крупный план глиняной крыши энергоэффективного частного дома с солнечным водонагревателем панель, световой люк, дымоход и водосточная система на фоне голубого неба. PREMIUM

Концепция современной технологии. новый формат кулера для воды. стакан проточной воды. сенсорная панель со светящимся индикатором. технологический дизайн. крупный план.ПРЕМИУМ

Рука подсоединяет шланг к сливу водонагревателя для выполнения технического обслуживанияPREMIUM

Электрические водонагреватели и векторный набор котловPREMIUM

Схема отдельно стоящего дома с подогревом пола на первом этаже и радиаторами на втором этаже, а также геотермальным и воздушным тепловым насосом и солнечным коллектором панели как источник энергии и ветряные турбины как sPREMIUM

Молодая женщина по инструкции устанавливает котелPREMIUM

Два электрических водонагревателя на стене. В доме настенные два водогрейных котла. нет людей.ПРЕМИУМ

Электрические водонагреватели, подключенные к промышленным водопроводам. 3d illustration.PREMIUM

Цветная и реалистичная композиция газового водонагревателя с инструментами на стене на сером фоне векторная иллюстрацияPREMIUM

Схема отдельно стоящего дома с подогревом пола на первом этаже и радиаторами на первом этаже и геотермальным тепловым насосом и солнечные панели как источник энергии и ветряные турбиныPREMIUM

Установите значок радиатора отопления на черно-белом фоне. векторПРЕМИУМ

Электрические котлы, водонагреватели различных размеров и форм, висящие на стене в магазине для продажи. ПРЕМИУМ

Схема отдельно стоящего дома с подогревом пола на первом этаже и радиаторами на втором этаже и тепловым насосом с геотермальным источником и солнечные батареи как источник энергии и ветряные турбины как источник foPREMIUM

Конденсационный котел, комбинированный котел для отопления дома. газовый котел и котельные принадлежностиPREMIUM

Сантехник ремонтирует или устанавливает водонагреватель или бойлер. разнорабочий делает ремонт дома. векторная иллюстрация плоского мультипликационного персонажа. концепция домашнего ремонта, обслуживания и сантехнических услугPREMIUM

Водонагреватель с поролоновой рукой — мультяшная иллюстрация талисмана водонагревателя с поролоновой рукой. ПРЕМИУМ

Жилая душевая ПРЕМИУМ

Чайник на индукционной плите в современной кухне. 3d renderPREMIUM

Портрет счастливого молодого продавца и покупателя с блокнотом, улыбающегося в камеру, стоящих в проходе с электрическими настенными водонагревателями для ванной и кухни в современном магазине или торговом центреPREMIUM

Схема классического колониального дома с геотермальным источником тепла насос с 4 колодцами в качестве источника энергии для отопления и подогрева пола и солнечных батарей на крышеPREMIUM

Домашний газовый котел, водонагреватель внутри мышеловки, 3D-рендеринг на белом фонеPREMIUM

Старый белый емкостной обогреватель висит на деревянной стене. поток воды течет из крана в зеленый бассейн. background.PREMIUM

Набор иконок силуэта оборудования для бассейнов. знак комплект строительства. пиктограммы ремонта включают плитку мозаику, гидроизоляционную сетку. простые аксессуары для бассейна векторная форма значка для нашивки для бейджаPREMIUM

Схема отдельно стоящего дома с подогревом пола на первом этаже и радиаторами на втором этаже, а также геотермальным и воздушным тепловым насосом и солнечными панелями в качестве источника энергии и ветряными турбинамиPREMIUM

Крупный план вакуумных стеклянных трубок для солнечного водонагревателяPREMIUM

Электрический водонагреватель с вырезанным помещением достигает определенной температуры, вид крупным планомPREMIUM

Мгновенный электрический водонагреватель, 3D-рендеринг на белом фонеPREMIUM

Подиум с мгновенным электрическим водонагреватель, 3D-рендеринг на черном фоне.PREMIUM

Дом с геотермальным тепловым насосом и солнечными панелями на крыше в качестве источника энергии для отопления, а также радиаторами и фотогальваническими панелями на крыше в качестве источника электроэнергииPREMIUM

Современный напорный коллектор для нагрева воды для бытовых нужд, крупный план вакуумных труб. PREMIUM

Электрические водонагреватели, соединенные с промышленными водопроводами. 3д иллюстрация. ПРЕМИУМ

Процесс ремонта протекшего котла. внутри сломанного водонагревателя или котла с электрическими проводами и трубами для установки шлангов с ржавчиной и ожогом. выборочный фокусPREMIUM

Синий металлический конвектор, изолированный на белом фоне.PREMIUM

Крупный план бытового газового водогрейного котла, внутри видно синее пламя.PREMIUM

Водонагреватель с трубным ключом — мультяшная иллюстрация талисмана водонагревателя с трубным ключом. ПРЕМИУМ

Современная автономная система отопления в котельной. ПРЕМИУМ

Водонагреватель. среды к другой. концепция обогрева помещенийPREMIUM

Схема классического колониального дома с воздушным тепловым насосом и солнечным водонагревателем на крыше в качестве источника энергии для обогрева пола и фотогальваническими панелями на крыше в качестве источника электроэнергииPREMIUM

Старинное водяное или паровое центральное отопление с окрашенным чугунным радиатором в комнатеPREMIUM

Дом с воздушным тепловым насосом с солнечными панелями и фотоэлектрическими батареями, радиаторами и ветряными турбинами в качестве источника электроэнергии и геотермальным тепловым насосомPREMIUM

Радиатор и термостат в квартире — нагреватель крупным планом -PREMIUM

Интеллектуальная энергосберегающая система отопления с наружным управлением сброса. умный дом с наружным управлением сбросом. газовый котел, системы отопления. коллектор с насосом. зеленая энергия. векторная иллюстрация.ПРЕМИУМ

Дом с воздушным тепловым насосом с солнечными панелями и фотогальваническими элементами, радиаторами и ветряными турбинами в качестве источника электроэнергии, геотермальным тепловым насосом и системой сбора дождевой водыPREMIUM

Газовый водонагреватель умный сантехник дизайн мультяшного персонажа с инструментомPREMIUM

Схема классического колониального дома с подогревом пола и геотермальным тепловым насосом и солнечными панелями на крыше в качестве источника энергии для отопления и подогрева пола и фотогальванической установки pPREMIUM

Установка лучистого обогрева пола. ремонт системы теплого пола с утепленными металлическими трубами.ПРЕМИУМ

Рука прикрепляет шланг к домашнему водонагревателю для выполнения технического обслуживания. ПРЕМИУМ

Дизайн логотипа для ремонта водонагревателя. векторный дизайн котла дома. домашний газовый котел логотипPREMIUM

Сантехник ремонтирует металлические водопроводные трубы с манометромPREMIUM

Дом с воздушным тепловым насосом с солнечными панелями и фотоэлектрическими батареями и радиаторами и ветряными турбинами в качестве источника электроэнергии и геотермального теплового насосаPREMIUM

Кран для слива воды на старом чугуне батарея парового отопленияPREMIUM

Набор иллюстраций иконок бытовой техники бытовой техники и электроприборовPREMIUM

Колпак ресторана с газовым водонагревателем. 3D-рендеринг на белом фоне. PREMIUM

Современный напорный коллектор для нагрева горячей воды для бытовых нужд, стоящий перед домом на лужайке, бак для воды виден. PREMIUM

Детали разобранного водонагревателя. анод, нагревательный элемент, датчик температуры, прокладки, фланец. квалифицированный ремонт водонагревателя. коммерческие услуги по ремонту бытовой техники. вид сверху.ПРЕМИУМ

Солнечный водонагреватель. простая плоская иллюстрацияPREMIUM

Подиум с бытовым газовым котлом, водонагревателем. 3D-рендеринг на черном фоне.PREMIUM

Грибовидный обогреватель, работающий на пропане.PREMIUM

Мастер держит в руке термостат от электрического котла. в качестве источника электроэнергииPREMIUM

Грибовидный нагреватель, работающий на газе пропан.PREMIUM

Жилая душеваяPREMIUM

Схема классического колониального дома с геотермальным тепловым насосом и солнечными панелями на крыше в качестве источника энергии для отопления и радиаторами и фотогальваническими панелями на крыше как sPREMIUM

Солнечная панель для нагрева воды и водосборник на крыша домаPREMIUM

Продавец проверяет один из проходов магазина. молодой человек в рабочей форме держит планшет, идет по проходу и смотрит на широкий ассортимент современных электрических водонагревателей. концепция розничного бизнесаPREMIUM

Система отопления в кемпереPREMIUM

Символы солнечного водонагревателя, элементы инфографики. векторные иллюстрации.ПРЕМИУМ

Бытовая техника вектор бесшовные модели тонкой линии иллюстрацииПРЕМИУМ

Котел газовый водонагреватель 3dПРЕМИУМ

Дружелюбный продавец демонстрирует широкий ассортимент термодинамических котлов и настенных водонагревателей. портрет улыбающегося консультанта-мужчины в комбинезоне в магазине строительных материалов возле современных водонагревателей. ПРЕМИУМ

Трехмерное графическое изображение нагревателя по вертикали вместе с текстом, построенным металлическими кубическими буквами в перспективе сверху, отлично подходит для презентации концепции и слайд-шоу. иллюстрация и отоплениеPREMIUM

Зеленый значок радиатора отопления на синем фоне. концепция минимализма. 3d иллюстрацияPREMIUM

Семья использует систему возобновляемой энергии с солнечной панельюPREMIUM

Новый латунный коллектор для систем теплого пола с ротаметрами, показывающими расход литров в минуту.PREMIUM

Термостатический вентиль радиатора с сосульками. энергетический кризис, отключение отопления за неуплату и концепция экономии. 3d illustrationPREMIUM

Батарея радиатора отопления и старые трубы в стенеPREMIUM

Иллюстрация набор бытовой техники и предметов первой необходимостиPREMIUM

Под раковиной на современной кухне есть водонагревательPREMIUM

Сантехнические услуги векторные плоские глифы иконки.
