Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ

Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.

Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.

Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком.

При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.

Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.

Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.

Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.

В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.

Плиты на замок

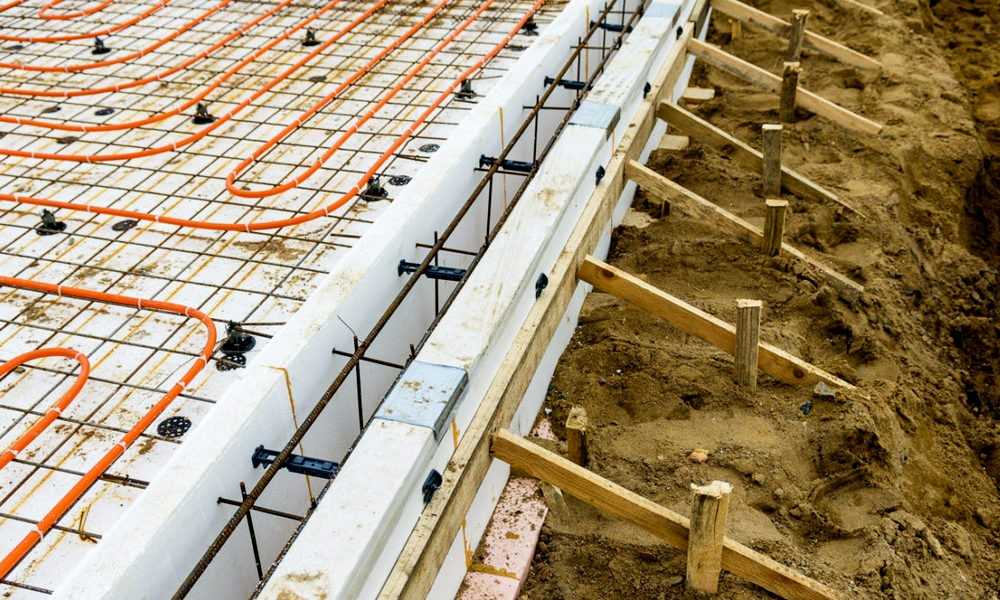

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.

Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.

Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.

УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.

Что такое утепленная шведская плита (УШП) | Эксперты

Лыщицкий Валерий Иванович

руководитель СМР

Если вас интересует утепленная шведская плита, можно с уверенностью сказать: вы хотите построить действительно надежный и основательный дом. Но с данным фундаментом есть важный нюанс.

Чтобы он проявил все положительные свойства, его должны делать квалифицированные и опытнейшие исполнители – как в компании «Лесобиржа». Мы знаем и готовы рассказать, как создается эта база для дома – и способны реализовать оптимальный именно для ваших условий УШП фундамент под ключ в Москве, Санкт-Петербурге и областях.

О чём Вы узнаете в статье?

1. Какие плюсы и минусы у утепленной шведской плиты?
2. Но нельзя не сказать и о минусах этого стандарта
3. Как сделать УШП?
4. Почему вам стоит обратиться именно к нам?

Какие плюсы и минусы у утепленной шведской плиты?

Фото 1. Фундамент. Подготовительные работы

Этот тип основания покорил миллионы людей по всему миру – как в Скандинавии, так и за ее пределами. Объясняется это тем, что шведский фундамент обладает тремя важнейшими для каждого заказчика преимуществами:

• Теплоизоляция. Мощные «подушка» и заливка бетона, обилие утеплителя – с УШП потери энергии минимальны даже в сибирские холода. А если еще учесть, что легко может быть интегрирована и система «теплый пол»…
• Надежность. Если технология создания данного фундамента соблюдена в полной мере, все расчеты верны, а защита от промерзания и влаги полная, то он не будет требовать в себе внимания десятилетиями.
• Универсальность. Вы можете заказать фундамент УШП и для каркасного, и для кирпичного, и для бревенчатого дома. Это может быть как небольшой коттедж, так и особняк в 2-3 этажа – основа легко адаптируется.

Но нельзя не сказать и о минусах этого стандарта

• Высота. Такое основание поднимается от нулевого уровня всего на 10-20 см, и нарастить его можно буквально еще на десяток сантиметров. Поэтому если в вашем регионе нужен фундамент повыше, выбирайте другой тип.
• Статичность. Модернизировать основание, расширить его, изменить или даже отремонтировать проложенные внутри коммуникации – с подобными задачами в шведской схеме могут быть определенные проблемы.
• Цена. Необходимо изначально понимать: стоимость УШП фундамента – на высоком уровне. Конечно, есть и более дорогие варианты базы дома, но эта однозначно дороже традиционного ленточного фундамента, простой плиты и винтовых свай.

Как сделать УШП?

Монтаж утепленных шведских плит строго регламентирован от начала и до конца. Мы придерживаемся сценария из нескольких этапов:

1. Создание «подушки». Работа с УШП, как почти с любым из фундаментов, начинается с рытья котлована. Когда грунт под будущим домом удален, все дно такой «ямы» застилается специальным геотекстилем. Эта ткань должна защитить песок от воды. Сам песок нужен особенный – сеянный. При этом его надо засыпать слоями по 10-15 см и тщательно утрамбовывать. Также на этой стадии проводится укладка необходимых на участке дренажных и ливневых труб и подготовка для размещения дождеприемников.

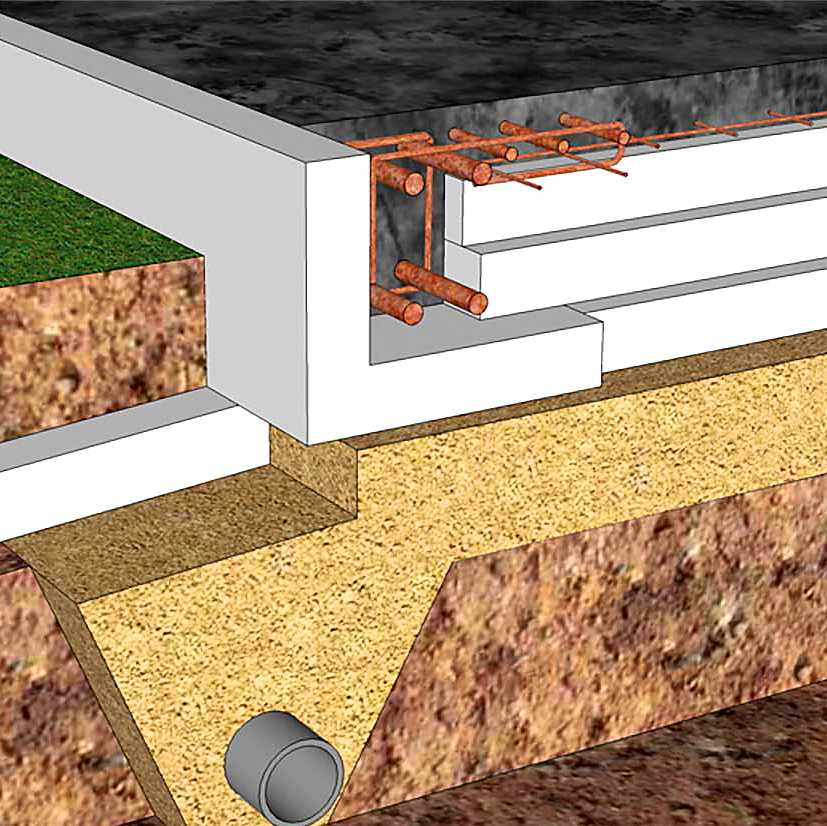

2. Теплоизоляция. Чтобы целиком утеплить будущую УШП, нужно направить усилия по трем направлениям. Первое: по периметру строения и под всеми несущими стенами укладываем пенополистирол марки ППС-30. Второе: под стяжкой для будущих полов размещаем тот же тип утеплителя, но уже ППС-16. Третье: из пенополистирола необходимо сделать еще L-образные блоки для создания опалубки, а потом прикрыть ее плоским шифером. Благодаря этому комплексу работ основание дома защищено от любого мороза.
3. Коммуникации. Создавая УШП фундамент под ключ, мы не могли бы никак забыть о прокладке необходимых инженерных систем: холодной и горячей воды, канализации, отопления и электросети с заземлением. Ведь все они проходит прямо в укладываемых слоях плиты, при этом на разных уровнях. Так, ХВС и отвод сливных вод «живут» прямо в утрамбованном песке; ГВС прячется в пенополистироле; система водяного теплого пола, выступающая как основное отопление, – над армированием для будущей стяжки пола.
4. Бетонирование. Многослойный «пирог» фундамента закрывается сверху бетонной плитой, непосредственно полом. Ее высота составит от 10 до 20 см. Прежде чем заливать бетон, нужно провести армирование усилений под стенами и стяжкой. А уже после застывания основания требуется шлифовка для предфинишного состояния, необходимого в отделке полов. Эта работа проводится затирочной машинкой, ее еще называют «вертолетом». Ошибки на этой стадии исключены – ведь исправить их будет очень сложно.
5. Заключительные работы. После заливки бетона УШП фактически готово – но еще надо уделить внимание важным мелочам. Во-первых, мы создаем утепленную отмостку, без которой фундамент начнет промерзать в глубине. Во-вторых, выполняется установка дождеприемников, септика или же ЛОС (локальной очистной станции) и прочих деталей канализации. А вот цоколь остается пока что без декора. Ведь во время самой стройки дома его легко испортить, и стоимость его красивой отделки потратится впустую.

Почему вам стоит обратиться именно к нам?

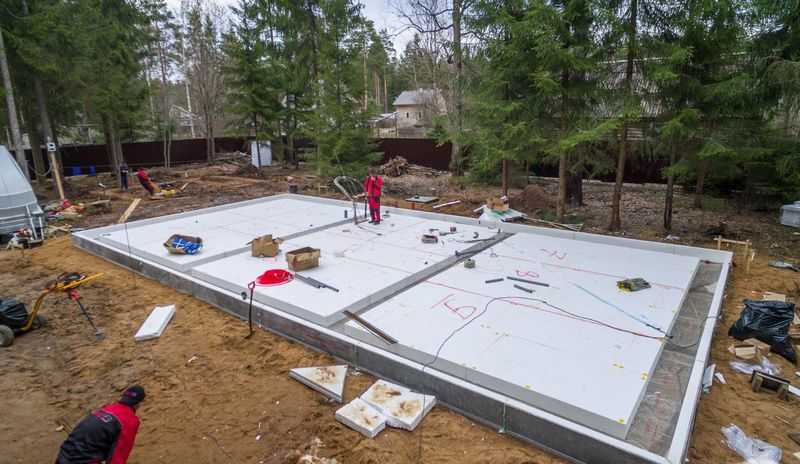

Фото 2. Опалубка под плиту

Наши главные ориентиры в работе – это качество и комплексный подход в каждой задаче. Мы не предлагаем заказать фундамент УШП, просто поверив на слово, а вместо этого приведем список преимуществ компании «Лесобиржа»:

• Квалифицированные специалисты. От архитектора до рабочего – у нас все сотрудники прошли корпоративное обучение и имеют многолетний опыт работы. Они досконально знают свое дело, внимательны, последовательны и к тому же вежливы и открыты в общении во время обсуждения всех задач по вашему проекту.
• Качественные материалы. Бетон класса В25 на базе портландцемента, экструдированный ППС толщиной листов до 30 мм, геотекстиль, дренажные системы, арматура, шифер и все прочее – любой отделочный и расходный материал мы тщательно отбираем. Потому вы будете уверены в прочности, долговечности и безопасности фундамента.
• Строгие регламенты. Все действия работников на объекте расписаны по пунктам, отклониться от технологического процесса невозможно. Гарантией этого выступает строгий контроль со стороны как ответственных за проект, так и вас самих. Наша компании открыта для диалога и предоставит отчеты по каждому этапу работ.
• Защита от брака. Вы можете быть уверены в качестве создаваемого для вашего дома или дачи УШП. Ведь наши услуги подкреплены договором, где зафиксированы не только особенности фундамента, сроки создания и цена, но и наши официальные гарантии. Такой тип основания коттеджа защищен гарантией.
• Дополнительные услуги. В нашей компании действуют правила полного сервиса. Это означает, что вы можете заказать у нас как отдельные работы по отделке и ремонту дома, так и строительство коттеджа в целом под ключ – нашего опыта и штата хватит для всего: от проектирования до возведения на участке беседок и заборов.
• Доступные расценки. Стоимость УШП фундамента по умолчанию далеко не самая низкая среди всех видов оснований дома. Но мы уверены: прайсы нашей компании вас приятно удивят. Обращайтесь к нашим консультантам, чтобы узнать точную цену за м2. И учтите: мы предлагаем скидки на покупку материалов и дополнительные услуги.

Остались вопросы? Хотите узнать больше об УШП в целом или нашей работе по ее созданию в частности? Необходимо лично оценить уровень нашей услуги? Нет проблем: приглашаем вас в гости в офис компании «Лесобиржа» – мы поможем вам определиться с выбором!
