Как правильно сделать подушку под фундамент

Любому фундаменту обязательно нужно основание, защищающее его от воздействия грунтовых вод или сил морозного пучения. Однако, для блоков обычного 5-сантиметрового слоя утрамбованного песка будет недостаточно, потому что в этом случае подушка выполняет еще одну функцию. Так как фундаментные блоки выпускаются небольшой ширины – всего 30-60 см, то вес всего здания передается через них на узкую полоску земли. В результате может произойти неравномерное и сильное проседание грунта. Чтобы этого не произошло, следует увеличить площадь опоры для снижения нагрузки на единицу площади. Именно для этого и устраивается подушка под фундамент, которая может быть монолитная или сборная.

Рис.1 Расположение подушки в фундаменте

Какие типы подушек можно установить

Под блоки ФБС можно устроить 2 типа подушек: сборные и монолитные. Для установки любого типа подушки необходимо вырыть котлован и тщательно выровнять его дно. Ширина котлована должна быть такой, чтобы монтаж блоков не вызывал затруднений. Работы начинают с разбивки осей фундамента.

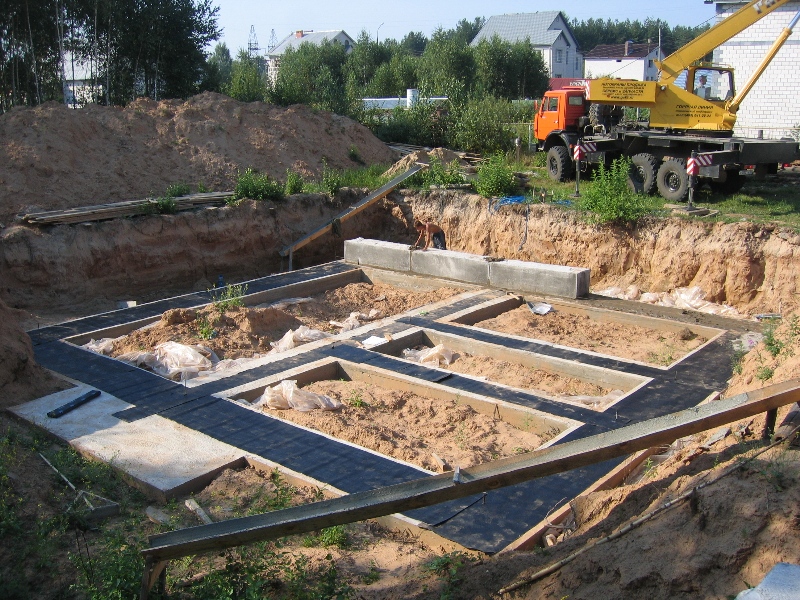

Рис. 2 Сборная подушка для фундамента

Сборные подушки делаются из заводских элементов трапецеидального сечения с маркировкой ФЛ (см. фундамент ленточный). Основание у таких элементов имеет ширину 60-320 см, высота 30 см. Основное назначение блоков для ленточного фундамента – расширение подошвы под фундаментное основание. На песчаных грунтах трапециевидные изделия укладывают прямо на подготовленный грунт, на других – на песчаную подушку.

Ширину подушки делают на 20 см больше самого фундамента. Укладываются ФЛ таким образом:

засыпается песок до 10 см и тщательно выравнивается;
первый ряд кладется из трапеций;
второй ряд кладутся сами блоки со смещением боковых швов.

В малоэтажном строительстве или если планируется строительство объекта из газосиликатных блоков, плиты ФЛ можно укладывать с промежутками до 70 см, заполненными утрамбованным грунтом или раствором (т.н. прерывистая укладка). При такой технологии монтажа можно сэкономить до 20% блоков. Второй ряд в этом случае кладется таким образом, чтобы блоки располагались над пустотами. Прерывистая укладка недопустима при работах на слабых грунтах.

Если длина ФЛ не кратна длине стороны строящегося дома, получившиеся промежутки заполняют доборными блоками. Важно оставить расстояние между ФЛ для прокладки труб и других инженерных систем. Также, для того чтобы правильно сделать подушку для фундамента и сэкономить кучу времени рекомендуется использовать наиболее длинные блоки.

Монолитные подушки под фундаментные блоки немного более трудоемки в заливке:

Устройство гравийного основания;
Опалубка делается как и для ленточного фундамента;
Армирование производится арматурой 12мм по нижнему краю, отступ от основания 70 мм, второй ряд арматуры крепится в 30-40 мм от верхнего уровня;
Заливка бетона с обязательным штыкованием или вибрированием.
Просушивание и снятие опалубки.
Гидроизоляционные работы.

Правильно рассчитанная подушка для фундамента из монолита имеет такие же характеристики, как и заводского изготовления. Но делается намного дольше.

Рис. 3 Монолитная фундаментная подушка

Подушка под однорядный фундамент

Под легкие постройки (каркасники, бани) делается однорядный фундамент из блоков. Если постройка легкая, но грунт пучинистый, то однорядный фундамент немного усиливается. Кладутся:

30-см гравия и песка для создания подушки;
10-сантиметровая монолитная армированная лента;
ряд блоков;
пояс до 20 см из монолитного армированного бетона.

Сделать правильно подушки для фундамента из ФЛ и блоков ФБС достаточно просто и с их устройством может справиться бригада неквалифицированных рабочих.

Подушка под фундаментные блоки: как сделать и залить

Фундаменту, как и всему зданию, тоже нужна надежная опора, которая будет гарантировать неподвижность отдельных железобетонных элементов. Только засыпки слоя щебня и уплотнения грунта под основанием ФБС — не достаточно. Ответ на вопрос, зачем нужна еще и подушка под фундаментные блоки, если они прочны и выдерживают вес многоэтажного здания, простой.

Для многоэтажных конструкций нужен мощный фундамент и чтобы не увеличивать габаритные размеры блоков, прочность бетонных конструкций повышают с помощью арматуры. В результате ширина блоков небольшая, всего 30-60 см и вес всего здания и фундамента передается на узкую полоску грунта под нижней частью блоков. Для предотвращения сильного или неравномерного оседания грунта под фундаментом можно уменьшить нагрузку на единицу площади, увеличив площадь опоры. Эту роль и выполняет специальная монолитная или сборная подушка.

Под блоки ФБС можно сделать подушку двух видов: монолитную и сборную, из элементов заводского изготовления с маркировкой ФЛ (фундамент ленточный) трапецеидального сечения. Ширина основания подушек от 600 до 3200 мм, высота 300 мм. Порядок монтажа всего фундамента будет следующим: первым рядок на грунт укладываются ФЛ, с постоянной проверкой совпадения осевых линий разбивки фундамента и осевой линии ФЛ, на низ монтируются блоки с обязательным стандартным смещением боковых швов.

Какой вариант устройства подушек выгоднее для частного строительства, можно сказать, только для каждого проекта в отдельности. На стандартные подушки ФЛ или фундаментные блоки размеры и цена за штуку указаны в каталоге, подсчитать общую сумму не трудно. Сложнее с монолитным вариантом, так как на глазок расход материалов подсчитать невозможно, только после точного расчета марки арматуры, бетона и проектной ширины подушки. Поэтому подробнее рассмотрим, как сделать подушку под блоки ФБС в монолитном варианте.

Заливка монолитной подушки под фундаментные блоки

Как и при устройстве монолитного фундамента, расчет размеров и процента армирования подушки обязателен. Без учета нагрузок нельзя определить какую марку бетона и арматуры нужно использовать. Поэтому лучший вариант, обратиться на данном этапе к специалистам. Использование бетона с большим запасом прочности и арматуры большего, чем требуется сечения, это перерасход материалов с лишними финансовыми затратами.

Далее ответ на вопрос как залить подушку под фундаментные блоки можно разделить на этапы. Первый, это подготовка песчано-гравийного или щебеночного основания. Он ничем не отличается от стандартных правил для любых фундаментов. Уплотнение засыпанного слоя обязательно! Для монолитных подушек, как и для заводских жб изделий, высота подушки принимается 300 мм, а ширина по расчету, кратная 10 см. Выбор класса арматуры делается только после расчета весовой нагрузки, но в любом случае диаметр ее не будет меньше 12 мм. Армирование выполняется по нижнему краю с отступом от основания на 70 мм., второй ряд арматурной сетки располагается на расстоянии в 30-40 мм от верхней грани подушки.

Второй этап, устройство опалубки, тоже в том же порядке, как и для сплошного ленточного фундамента.

Третий, закладка арматурной сетки. Здесь для фиксации арматуры можно использовать специальные хомуты.

Четвертый подготовка и заливка бетонного раствора с обязательным уплотнением вибраторами. Игнорировать процесс уплотнения нельзя, так как от плотности и процента содержания воздушных пузырьков в смеси напрямую зависит прочность железобетона.

Пятый этап просушивание до полного затвердевания и снятие опалубки. Гидроизоляцию боковых поверхностей можно сделать сразу или вместе с обработкой всего фундамента. Правильно рассчитанная монолитная подушка под фундаментные блоки после набора прочности имеет такие же характеристики, как и ЖБИ заводского изготовления. Но как видите, временные затраты на ее устройство намного больше.
