Калькулятор бетона на ленточный фундамент: как лучше посчитать

Точный расчет бетона избавит от лишних трат

Собираясь строить дом, любой человек просчитывает то количество материалов, которое потребуется для этого большого дела. Многие, в первую очередь, ищут в интернете калькулятор бетона на фундамент, потому что именно с этой конструкции и начинается строительство.

Давайте посмотрим, стоит ли доверять такому автоматическому расчету, или лучше все вычисления выполнить самостоятельно.

Содержание статьи

• Калькулятор объема бетона
• Зачем нужен расчет бетона
• Как считает калькулятор
• Расчет ленточного фундамента
• Как определить параметры фундамента и расход бетона для него
  • Термины, применяемые при расчетах
  • Определение глубины заложения
• Расчет МЗЛФ по Сажину
  • Определение высоты цоколя
  • Определение толщины фундамента
• Определение расчетного сопротивления грунта основания
  • Формула для расчета
• Расчет материалов для самостоятельного изготовления бетона
• Заключение

Калькулятор объема бетона

Площадь плиты	м2.
Толщина плиты	м.

Зачем нужен расчет бетона

Для начала нужно понять, зачем вообще считать расход данного материала. Особенно, если его планируется месить своими руками прямо на строительной площадке – сколько потребуется, столько и замесим.

Заливка основания вручную

Стоимость монолитной ленты может доходить до трети стоимости всего дома. Это очень большие деньги, и было бы обидно ещё больше увеличить затраты из-за собственной недальновидности.

А лишние расходы обязательно будут, если:

• Вы привезете на участок лишний материал, который потом не пригодится или испортится;
• И наоборот, дефицит материала приведет к дополнительным транспортным расходам и задержке строительства. А время, как известно, тоже деньги.

Это важно. Дело не только в деньгах. Такое основание желательно заливать сразу весь, за один прием. Свежая порция бетона плохо сцепляется с уже застывшей смесью, что негативно сказывается на прочности конструкции.

Как считает калькулятор

Калькуляторы бывают разными. Те, что попроще, предложат вам выбрать тип из предложенных схем и указать параметры – длину, ширину, высоту и толщину ленты.

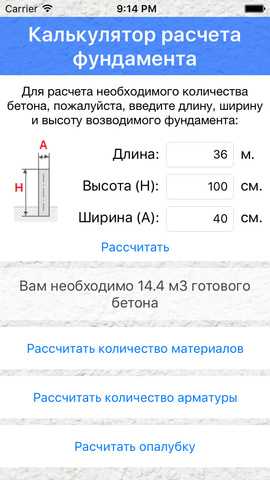

Фото со страницы простого калькулятора

Согласитесь, такие расчеты может выполнить и пятиклассник, незачем даже тратить время на поиск онлайн-сервиса.

К тому же выбор схем очень ограничен, среди них часто не оказывается нужной именно вам.

Длину ленты в таких случаях все равно придется считать вручную, калькулятор тут не поможет. А уж на какую глубину её заложить, и какой толщины сделать, он тем более не подскажет.

Но есть и более продвинутые профессиональные программы, которым можно доверить не только расчет бетона для заливки ленты, но и определение всех его параметров.

Программа для расчета оснований зданий

Она потребует от вас ввода следующих данных:

• Глубина промерзания грунта;
• Тип его и характеристики;
• Уровень залегания вод;
• Нагрузка от дома на основание;
• Сопротивление грунта основания нагрузкам и т. д.

Обычный человек вряд ли владеет такими сведениями, или легко может их добыть. Поэтому, и в данном случае от калькулятора мало пользы. Лучше доверить это дело специалисту, так  как рассчитать бетон для устройства ленты с большой точностью и с учетом всех нюансов, сможет только он.

Однако большинство самодеятельных строителей, возводящих небольшие деревянные или каркасные дома или хозяйственные постройки, обходятся своими силами. В принципе для таких зданий это допустимо, если знать основу расчетов.

Совет. Под легкие деревянные строения часто вообще выбирают другие виды оснований – свайные или столбчатые с ростверком. Они намного дешевле ленточных, а трудозатрат и времени на устройство уходит меньше.

Расчет ленточного фундамента

ШАГ 1.

Параметры проектируемого фундамента

Ширина фундамента не известна (определяется методом последовательных приближений)

Ширина фундамента известна (задана конструктивно)

Ширина подошвы фундамента [b], м м

Высота фундамента [h], м м

Глубина заложения фундамента [d], м м

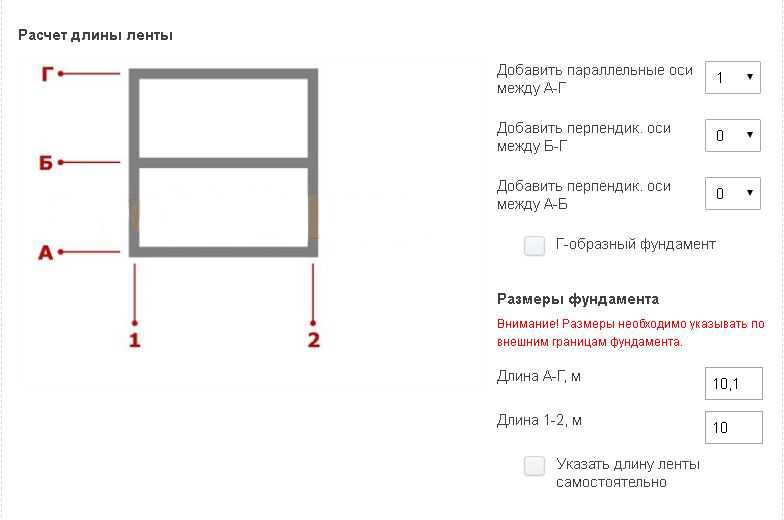

Расчет длины ленты

Добавить параллельные оси между А-Г 012

Добавить перпендик.

оси между Б-Г 012

Добавить перпендик. оси между А-Б 012

Г-образный фундамент

Размеры фундамента

Внимание! Размеры необходимо указывать по внешним границам фундамента.

Длина А-Г, м

Длина 1-2, м

Указать длину ленты самостоятельно

Расчет бетона и арматуры для фундамента

Расчет не требуется

Расчитать общее кол-во бетона

Расчитать общее кол-во бетона и арматуры

Расчитать общее кол-во бетона и арматуры + состав бетона

Расчитать общее кол-во бетона и арматуры + состав бетона + кол-во замесов в бетономешалке

ШАГ 2.

Основные сведения о грунтах основания СП 22.13330.2011 (СНиП 2.02.01-83)

Прочностные характеристики грунта известны (данные испытаний)

Прочностные характеристики грунта неизвестны (табличные значения Ro)

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)

Тип грунта основания Песок крупныйПесок средней крупностиПесок мелкий: маловлажныйПесок мелкий: влажный и насыщенные водойПесок пылеватый: маловлажныйПесок пылеватый: влажныйПесок пылеватый: насыщенный водойСупесьСуглинокГлина

Коэффициент пористости [e] 0,50,71,0

Показатель текучести грунта [I_L] IL=0IL=1

Проверки (в разработке)

Проверка прочности подстилающего слоя

Расчет осадки основания методом послойного суммирования

ШАГ 3.

Нагрузки на фундамент

Вертикальная нагрузка на фундамент [N], кН/м кН/м

Как определить параметры фундамента и расход бетона для него

Начиная строить баню или дачный домик, можно поинтересоваться у соседей – какой фундамент у них. И, не мудрствуя лукаво, соорудить подобный. Но лучше все же произвести хотя бы примерные расчеты. Цена вопроса – долговечность и прочность вашей постройки, которая может отличаться от соседской весом, габаритами и другими параметрами.

Так как количество бетона зависит от размеров основания, то сначала нужно определиться с ними.

Термины, применяемые при расчетах

Чтобы в последующем изложении все было понятно, перечислим используемые в нем термины с определениями:

• Фундаментом называют часть дома, расположенную ниже уровня земли и принимающую и распределяющую нагрузку от него на грунт.
• Цоколь – это его продолжение над уровнем земли.
• Подошва  – нижняя его плоскость, опирающаяся на грунт.
• Подстилающий слой грунта – основание, на которое опирается подошва.
• Глубина заложения – расстояние от поверхности земли до подошвы основания.

Устройство ленточного основания здания

• Глубина промерзания  – расчетная величина, определяемая СНиП для данной местности, определяющая положение границы промерзания относительно его верхнего уровня.
• Уровень грунтовых вод – уровень, на котором находилось бы зеркало вод в открытом котловане относительно поверхности земли.

Определение глубины заложения

Глубина заложения равна высоте фундамента, плюс толщина слоя песчаной подушки под ним. Для её определения инструкция рекомендует учитывать глубину промерзания, уровень вод и конструкцию здания.

• Глубина промерзания зависит от климатических условий в регионе, и принимается равной наибольшему значению при наименьших зафиксированных температурах. Глубина заложения должна быть ниже значений, указанных в таблице для соответствующего региона.

Глубина промерзания для разных регионов

• Подстилающий слой грунта должен быть достаточно прочным для предполагаемой нагрузки. Такой слой находится выше уровня вод грунтовых, поэтому его и необходимо знать и учитывать.

Стрелкой показан уровень грунтовых вод

• Конструктивные особенности здания тоже важны. К ним относятся наличие или отсутствие подвального помещения, материал стен, этажность и другие факторы, определяющие высоту основания и нагрузку на него.

Расчет объема бетона для основания с подвалом, будет включать и его количество на заливку пола

Расчет МЗЛФ по Сажину

1. Основные сведения о грунтах

ГрунтГлина твердаяГлина полутвердаяГлина тугопластичнаяГлина мягкопластичнаяГлина текучепластичнаяГлина текучаяСуглинок твердыйСуглинок полутвердыйСуглинок тугопластичныйСуглинок мягкопластичныйСуглинок текучепластичныйСуглинок текучийСупесь твердаяСупесь пластичнаяСупесь текучаяПесок крупныйПесок средней крупностиПесок мелкийПесок пылеватый, маловлажный и влажныйПесок пылеватый, насыщенный водой Выберите грунт

2. Установление степени морозной пучинистости грунтов

2.1 Определение степени пучинистости грунтов по их физическим характеристикам

Уровень грунтовых вод, мм Укажите уровень грунтовых вод

Отапливание зданияОтапливаемое зданиеНеотапливаемое здание Выберите вариант отапливания. Если вы живете постоянно в доме, то ваш вариант «Отапливаемое здание». Если вы используете дом как дачу и приезжаете в выходные, то ваш вариант «Неотапливаемое здание». Также к неотапливаемым зданиям будут относиться подсобные строения: сараи, бани, гаражи и т.п.

2.2 Ориентировочная оценка пучинистости грунтов

Влажностное состояниеГрунты маловлажныеГрунты влажныеГрунты водонасыщенные Для определения ориентировочной оценки пучинистости глинистых грунтов используются данные о ее влажностном состоянии.

Оценка степени пучинистости грунтов по рельефу местности

Сухие участки – возвышенности, всхолмленные места, водораздельные плато.
Грунты увлажняются только за счет атмосферных осадков.

Сухие участки – слабовсхолмленные места, равнины, пологие склонные с затяжным уклоном.
Грунты увлажняются за счет атмосферных осадков и верховодки, частично подземных вод.

Мокрые участки – пониженные равнины, котловины, межсклоновые низины, заболоченные места.
Грунты водонасыщаются за счет атмосферных осадков и подземных вод, включая верховодку.

3. Расчет фундаментов на пучинистых грунтах

3.1 Определение нагрузок на фундаменты

Конструктивная схема здания

Здание с наружными несущими стенами

Здание с наружными и внутренней несущими стенами

Длина перекрытия (L1), мм Выберите длину перекрытия (L1)

Длина перекрытия (L2), мм Выберите длину перекрытия (L2). Используется только при конструктивной схеме здания с наружными и внутренней несущими стенами.

Колличество этажей123 Выберите количество этажей здания

Высота этажа hэ, мм Укажите высоту этажей вашего здания

Цоколь, материалПри расчете используется только железобетонный цоколь (по книге Сажина нагрузки есть только по нему).

Если у вас другой конструктив, вы можете указать свои значения нагрузок ниже.

Высота цоколя hц, мм Укажите высоту цоколя

Высота карниза hк, мм Укажите высоту карниза

СтенаОблегченная кирпичная кладкаБлоки из ячеистого бетонаУтепленные деревянные панелиБревна (d=0,24м)Брусья (te=0,15м) Выберите материал для стены

ПерекрытиеЖелезобетонноеДеревянное Выберите материал перекрытия

ПокрытиеЖелезобетонноеДеревянное Выберите материал покрытия

Указать свои значения нагрузок (будут учитываться только они)

Учитывать только мои нагрузки

q1 (наружняя стена), т/мт/м Укажите нагрузки для первой наружной несущей стены

q2 (наружняя стена), т/мт/м Укажите нагрузки для второй наружной несущей стены

q3 (внутренняя стена), т/мт/м Укажите нагрузки для внутренней несущей стены

Определение высоты цоколя

Высота цоколя зависит от высоты снежного покрова в регионе, возможности подтопления во время паводка, наличия подвала в доме и прочих факторов. Она определяется индивидуально в каждом случае, и прибавляется к глубине заложения фундамента, чтобы получить его общую высоту. Но только в том случае, если цоколь тоже представляет собой монолитную бетонную ленту.

Кирпичный цоколь

В данном случае, в расчет берется только высота надземной части бетонной ленты.

Определение толщины фундамента

В случае строительства капитального дома из таких тяжелых материалов, как камень, кирпич или бетонные блоки, обязательно выполняется расчет параметров подошвы фундамента и его толщины. От его точности зависит надежность будущего строения.

Но неспециалисту сделать его сложно, так как для вычислений потребуются  такие данные, как условное сопротивление грунта основания, расчетная нагрузка на основание, коэффициенты надежности и условий работы.

Поэтому, в индивидуальных расчетах этот параметр принимают равным толщине стены с наружной отделкой как минимум. Но, повторюсь, если вы хотите, чтобы дом простоял долго, лучше обратиться за расчетами к профессионалам.

Основание под бревенчатый дом

Совет. В любом случае, высота фундамента должна быть как минимум вдвое больше его толщины.

Определение расчетного сопротивления грунта основания

ШАГ 1.

Конструктив сооружения

Фундамент

Тип фундамента Ленточный фундаментСвайный фундамент

Ширина подошвы фундамента [b], м м

Диаметр подошвы сваи, м м

Подвал

Подвал ЕстьНет

Глубина заложения фундамента от уровня планировки[d], м м

Толщина слоя грунта выше подошвы фундамента со стороны подвала [h_s], м м

Толщина конструкции пола подвала [h_cf], м м

Расчетное значение удельного веса конструкции пола подвала [y_cf], кН/м³ кН/м³

Глубина подвала, расстояние от уровня планировки до пола подвала [d_b], м м

Конструктивная схема сооружения

Сооружение с жесткой конструктивной схемой

Длина сооружения [L], м м

Высота сооружения [H], м м

ШАГ 2.

Основные сведения о грунтах

Тип грунта основания Крупнообломочный с песчаным заполнителем и песок, кроме мелкого и пылеватогоПесок мелкийПесок пылеватый: маловлажный и влажныйПесок пылеватый: насыщенный водойГлинистый, а также крупнообломочный с глинистым заполнителем при IL<=0,25Глинистый, а также крупнообломочный с глинистым заполнителем при 0,25<=IL<=0,5Глинистый, а также крупнообломочный с глинистым заполнителем при IL>0,5

Прочностные характеристики грунта определены непосредственными испытаниями

Прочностные характеристики грунта приняты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*)

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента [c_II], кПа кПа

Угол внутреннего трения грунта основания [φ_II], ° °

Осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента [γ_II], кН/м³ кН/м³

Осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента [γ’_II], кН/м³ кН/м³

Формула для расчета

Определившись с размерами, можно переходить к тому, как рассчитать количество бетона на ленточный фундамент. И это самый простой этап, так как нужно всего-навсего перемножить длину ленты, её высоту и толщину. В итоге получим количество готового материала в кубометрах.

Схема для расчета

Чтобы получить общую длину, нужно сложить все длины периметра здания и внутренних перегородок.

В данном случае, формула будет выглядеть так: V = 2(A + B) х C х D

На этом можно и закончить с расчетами, если основной материал будет поставляться на строительную площадку машинами в виде готовой смеси.

Заливка готовым бетоном

Если же вы решили делать раствор своими руками, то помимо общего объема вам потребуется знать, сколько будет нужно цемента, песка и щебня.

Расчет материалов для самостоятельного изготовления бетона

Пропорции ингредиентов для изготовления смеси зависят от её марки. А выбор марки – от нагрузки на фундамент, климатических и геологических условий в месте строительства.

Например:

• Бетон марки М200 применяется для устройства оснований под облегченные конструкции, не создающие большой нагрузки на основание. Расход цемента на кубометр раствора составит 280 кг.

Это важно! В холодное время года бетон М200 не используют, предпочитая М300 или М400 с морозостойкими и ускоряющими твердение добавками.

Устройство ленты зимой

• Бетон марки М300 – самый распространенный. Он подходит для большинства зданий — в том числе, возводимых на участках с близким залеганием грунтовых вод. Расход цемента – 380 кг/м³.
• М400 – особая марка, используемая в условиях повышенной влажности и при строительстве многоэтажных зданий. Расход цемента для его изготовления – 420 кг/м³.

Таблица для определения расхода материалов

Однако следует учитывать, что состав и качество готового раствора будут зависеть от марки самого цемента, его свежести и условий, в которых он хранился. А также от фракции щебня и плотности песка.

Состав и качество материала зависят от характеристик компонентов

Заключение

Учитывая изложенные выше сведения, можно сделать вывод, что онлайн калькуляторы для расчета количества материала для фундаментов, чаще всего дают лишь примерные цифры. Вы ещё раз убедитесь в этом, посмотрев видео в этой статье.

Точно определить все необходимые параметры может только специалист. Да и вы теперь знаете, как рассчитать количество бетона на ленточный фундамент, используя формулу и правильно выбрав марку раствора.

Добавить комментарий

Подпишитесь на новости

И будьте всегда в курсе всех строительных новинок. Следите за предложениями заводов, успевайте заключить самые выгодные контракты

Онлайн калькулятор расчета состава бетона

mycreations 23 мая, 2015 Калькуляторы расчёта No Comments

Расчет и подбор пропорций компонентов жидких цементных смесей всегда вызывает и будет вызывать массу трудностей, особенно у начинающих домовладельце и строителей.

Для облегчения данной задачи можно использовать онлайн калькулятор бетона, который позволяет произвести расчет, основываясь на заданном объеме.

Выполнение расчетов на калькуляторе состава бетона ведется согласно формуле основанной на водоцементном отношении, которое уменьшается при возрастании прочности бетонной смеси. Водоцементное отношение определяет количество воды, использующейся для замеса и участвующей в гидратации раствора.

С технической стороны ВЦ определяет текучесть и пластичность бетонной смеси. Высокое содержание воды в растворе способствует увеличению пространства между компонентами бетона, что ведет к увеличению его пористости и меньшей прочности после полной гидратации.

Основные компоненты для получения качественной бетонной смеси

На практике повышении ВЦ помогает получить так называемый “Удобообрабатываемый бетон”, который получается при ВЦ равном 0,4-0,8. Использование меньшего значения приведет к тому, что бетонный раствор будет плохо растекаться, что не позволит заполнить необходимое пространство при заливке.

Пропорции цемента, ПГС, щебня и соответствующее ВЦ, использованное в формуле онлайн калькулятора бетона, указаны в таблице ниже.

Марка бетона	Водоцементное отношение	Материалы в относительных единицах (Ц:В:ПГС:Щ)
М100	0,89	1:0,89:3,78:5,71
М200	0,64	1:0,64:2,61:3,95
М300	0,55	1:0,55:1,82:2,75
М400	0,41	1:0,41:1,34:2,03

За исходные материалы было принято следующее – Марка цемента М-400, гранитный щебень с величиной фракции 5-20 мм, песчано-гравийная смесь с примесью гравия до 20% и величиной фракции более 5 мм, что соответствует получению бетона объемный весом 2350-2400 кг/м3.

Содержание страницы

• 1 На что влияет марка бетона
• 2 Какой марки смесь использовать для фундамента
• 3 На что обращать внимание при выборе компонентов
  • 3.1 Читайте также:

На что влияет марка бетона

Монолитные виды фундамента предусматривают использование составов марки не менее М300

Марка бетона – это основной показатель прочности на сжатие, который определяет область применения и качество бетонного раствора.

Класс бетона – это нормированное значение, которое определяет прочность бетона после полной гидратации с гарантированной обеспеченностью. Измеряется в МПа и показывает, что материал с 95% вероятность выдерживает указанную нагрузку. К примеру, бетон B22,5 выдерживает нагрузку 22,5 МПа.

Максимальная прочность определяемая классом, достигается только после полной гидратации и выдерживания смеси в течении 28-30 дней.

Для работ в частном и загородном строительстве наиболее часто используются следующие марки бетона:

• М100 (B7,5) – для выполнения подготовительных работ под заливку монолитных участков или плит, пешеходных дорожек и тротуаров с низкой интенсивностью движения, для подготовки основания под арматурную вязку и заливку ленточного фундамента;
• М200 (B15) – для устройства выравнивающих стяжек, выравнивания оснований, изготовления и заливки различного рода фундаментов, сооружения отмосток и пешеходных дорожек. Наиболее популярная марка бетона, так как является универсальным раствором для выполнения широкого круга задач;
• М300 (B22,5) – для заливки ленточных и плитных типов фундамента, сооружения отмосток и скатов, опор под заборы и ограждения, лестниц и несущих стен и т. д.;
• М400 (B30) – для сооружения особо прочных конструкций, опорных колон и балок, нагруженных фундаментов и объектов со специальными требованиями по прочности.

Вышеприведенный калькулятор бетона включает все распространенные марки. Использование раствора более низких или более высоких марок нецелесообразно. Низкая прочность может привести к быстрому разрушению сооружаемого объекта, а применение более прочных смесей не даст практического эффекта в силу достаточной прочности смесей М300 и М400.

Какой марки смесь использовать для фундамента

Для устройства ленточного фундамента лучше использовать бетонный раствор марки не менее М400

Использование той или иной марки по прочности определяется целым рядом факторов, которые учитываются при проектировании фундамента – это тип и объем сооружаемой конструкции, общая нагрузка на основание, качественные характеристики грунта, уровень грунтовых вод, тип и конструкция фундамента и т. д.

Без знания определенных величин дать какой-то утвердительный ответ довольно проблематично. В общих случаях, марка бетонного раствора определяется исходя из общих показателей.

К примеру, для фундамента под небольшое здание, возводимое по каркасной технологии, можно использовать смесь М200. Для более тяжеловесных и объемных конструкций из бруса предпочтительно использование более прочного раствора М300. При сооружении зданий из пеноблока или кирпича лучше подойдет бетон М350 или М400.

Если выбор основывается с учетом типовых характеристик грунта, то тут стоит отталкиваться от его состава и уровня грунтовых вод – чем более рыхлый и пучинистый грунт, тем более высокая точечная нагрузка на различные участки фундамента, что предусматривает применение растворов более высоких марок.

Например, для заложения фундамента на глинистой почве желательно применение смеси М400 и более. Для песчаных и скалистых типов вполне достаточно использования растворов М200 или М300.

На что обращать внимание при выборе компонентов

При устройстве особо крупных объектов, рекомендуется заказывать бетонный раствор в специализированных компаниях

Выполнив расчет состава бетона на онлайн калькуляторе можно переходить к выбору и подготовке необходимых компонентов.

Перед покупкой стоит понимать, что получение данных на различных калькуляторах – это всего лишь ориентировочные данные, на которые стоит ориентироваться.

На практике, состав и получаемая смесь сильно зависит от выбранных компонентов:

• цемент – при подборе конкретного вида стоит внимательно обращать внимание на разновидность используемого компонента – обычный цемент, портландцемент, пескоцемент или смесь с добавление армирующих волокон. Применение смесей с небольшой массовой долей исходного компонента может привести к уменьшению плотности и прочностных характеристик;
• песок и ПГС – наличие природных и органических примесей значительно ухудшает технические и эксплуатационные показатели конечного раствора. Содержание большего процентного соотношения гравия в ПГС может привести к недостаточной вязкости, свёртываемости и прочности раствора;
• вода – использование грязной или загрязненной воды с примесями обязательно сказывается на водоцементном отношении, ухудшает смешивание, делает процесс заливки более трудоемким и сложным.

При замешивании раствора, даже при выборе компонентов наилучшего качества, рекомендуется обращать пристальное внимание на процесс выполнения работ и исключать попадания инородных частиц, предметов и компонентов.

В остальном, использование калькулятора расчета оправдано и дает представление о требующихся материалах. При выборе компонентов рекомендуем не экономить и закладывать
“+ 10 %” к материалам, полученным при расчете.

Оценщик | Concrete Mobile

Квадратная или прямоугольная бетонная плита

Бетонная плита обычно используется в качестве основного элемента в современных зданиях. Часто эти плиты имеют стальную арматуру.

Обычно бетонные плиты имеют толщину от 4 до 20 дюймов и используются для устройства полов и потолков. Более тонкие плиты можно использовать для наружного мощения.

Перед любой заливкой необходимо знать, сколько бетона потребуется. Пожалуйста, используйте калькулятор ниже, чтобы дать вам приблизительную оценку конкретной суммы.;

Длина: футов Ширина: футов Толщина: дюймов Вам нужно: кубических ярдов

---

Бетонное основание

Бетонное основание используется в качестве фундамента для наружных конструкций, таких как дома, террасы или веранды. Ширина фундамента зависит от типа почвы.

Обычная ширина от 16 до 20 дюймов может использоваться для поддержки дома среднего класса, построенного на типичной почве. Пожалуйста, обратитесь к вашим требованиям к дизайну, чтобы получить точные размеры.

Длина: футов Ширина: дюймов Высота: дюймов Вам нужно: кубических ярдов

---

Бетонная стена

Разница между бетонным основанием и бетонной стеной заключается в размерах. Бетонная стена обычно имеет высоту и длину, измеряемую в футах, а толщина стены измеряется в дюймах. Используйте приведенный ниже калькулятор, чтобы рассчитать количество бетона, необходимого для стены, над которой вы работаете.

Длина: футов Высота: футов Толщина: дюймов Вам нужно: кубических ярдов

---

Бетонная колонна

Бетонная колонна может использоваться в качестве основания для столбов и других конструкций. Если вы делаете бетонную колонну, вам нужно знать диаметр колонны и ее высоту.

Диаметр: дюймов Высота: футов Вам нужно: кубических ярдов

---

Барьер бордюра и желоба

Для расчета объема бордюра и желоба подготовьте следующие измерения: длина (футы), толщина плиты (дюймы), ширина желоба (дюймы) и высота бордюра (дюймы) – см. рисунок ниже.

Длина: футов Толщина флага: дюймов Ширина желоба: дюймов Высота бордюра: дюймов Вам нужно: кубических ярдов

---

Калькулятор лестниц

Для расчета объема ступеней вам потребуются следующие измерения: количество ступеней, проступь (дюймы), подступенок (дюймы), ширина (футы).

Количество ступенек: Протектор: дюймов Подступенок: дюймов Ширина: футов Вам нужно: кубических ярдов

Программное обеспечение для расчета бетона — SAFI

Обзор

Обзор

Программа SAFI Concrete Calculator™ представляет собой простой и мощный инструмент, который позволяет анализировать и проектировать железобетонные балки. s, плиты и сечения колонн, а также в качестве железобетонных опор.

Concrete Calculator™ предназначен для быстрого решения распространенных проблем без использования полной программы проектирования конструкций. Это позволяет пользователям быстро и легко анализировать или проектировать железобетонные сечения, такие как прямоугольные сечения, T-образные сечения, L-образные сечения, круглые сечения и т. д. Это очень удобный и продуктивный инструмент, связанный с программой GSE Concrete.

Это простой и производительный инструмент для анализа и проектирования железобетонных поперечных сечений. Это позволяет определить сопротивление или армирование сечения за считанные секунды. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).

Мощные функции
Мощный инструмент, позволяющий пользователям проверять или проектировать железобетонные сечения.

Эффективная проверка
Эффективный инструмент проверки для проверки результатов проектирования определенных элементов сложных моделей.

Простой в использовании
Интуитивно понятный и простой в использовании инженерный инструмент с автоматическим выбором секций.

Анализ и проектирование

Анализ и проектирование

Анализ и проектирование могут быть выполнены для балок и колонн, подвергающихся изгибающим, сдвиговым, скручивающим и осевым нагрузкам для различных форм сечения. Возможности и ограничения программы рассматриваются далее в этом документе. Concrete Calculator™ можно использовать на французском или английском языках с метрическими единицами измерения, британскими единицами измерения или любыми комбинациями метрических и британских единиц измерения.

Concrete Calculator™ охватывает:
– Прочность и усиление прямоугольных, тавровых, L и двутавровых профилей при изгибе
– Армирование на растяжение и сжатие балочных секций
– Армирование на сдвиг, равновесие и совместимость при кручении
– Прочность и усиление одного направляющие плиты
– Прочность и армирование колонн при сжатии и двухосном изгибе
– Диаграммы взаимодействий для колонн

Concrete Calculator™ в настоящее время поддерживает следующие стандарты проектирования:
– Американский ACI 318-02
– Американский ACI 318-14
– Канадский CSA A23. 3-04
– Канадский CSA A23.3-14
– Египетский ECP 203-2018
– Еврокод 2-2004
– CSA S6- 06 и CSA S6-14 Нормы проектирования канадских автомобильных мостов

•Программа рассчитывает требуемые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок, а также односторонние плиты на чистом изгибе.
• Программа позволяет проектировать заданный пользователем коэффициент армирования и при необходимости обеспечивает армирование на сжатие.
•Рассчитывает необходимые арматурные стержни прямоугольных, тавровых, L и двутавровых балок на сдвиг и кручение.
•Программа позволяет проектировать с использованием прямых или наклонных хомутов, а также серийных или связанных гнутых стержней.
•Программа учитывает осевые силы, равновесное кручение, а также совместимое кручение.
•Рассчитывает требуемые арматурные стержни для прямоугольных и круглых сечений колонн при комбинированном сжатии и изгибе или растяжении и изгибе.
•Программа позволяет задавать целевое соотношение армирования и рассчитывает оптимальные размеры колонны.
•По запросу учитываются эффекты второго порядка, такие как боковое смещение и устойчивость стержня.
• Диаграммы взаимодействия для рассчитанных арматурных стержней также предоставляются в качестве выходных данных.
•В ситуациях, когда известно армирование, программа рассчитывает сопротивление поперечного сечения и соответствующие данные, такие как напряжения в бетоне и арматурных стержнях и коэффициенты армирования.
• Доступны библиотеки стандартных метрических и имперских свойств материалов.
•Также можно создавать индивидуальные материалы.
• Доступно большое количество решенных задач и ссылок.

Формы сечений

Формы сечений

Калькулятор бетона™ позволяет выполнять расчет или расчет до шести различных форм сечений в зависимости от выбранного типа нагрузки. Входные данные состоят из ввода формы сечения, размеров, приложенных нагрузок, требуемых расчетных параметров и стандарта проектирования.

Тип нагрузок (сжатие, изгиб, сдвиг и т. д.), для которых может быть выполнен расчет или расчет, различен для каждой формы.
– прямоугольное сечение
– чистый изгиб
– сжатие и двухосный изгиб
– сдвиг и кручение
– Т-образный профиль
– чистый изгиб
– сдвиг и кручение
– Г-образный профиль
– чистый изгиб
– сдвиг и кручение 903 44 – я сечение
– Чистый изгиб
– Сдвиг и кручение
– Круглое сечение
– Сжатие и двухосный изгиб
– Односторонняя плита
– Чистый изгиб

Типы нагрузок

Типы нагрузок

Concrete Calculator™ позволяет выполнять расчет или расчет до шести различных типов нагрузок в зависимости от выбранной формы сечения.

Формы сечения (прямоугольная, T, L и т.д.), для которых может быть выполнен расчет или расчет, различаются для каждого типа нагрузки.

Чистый изгиб
– Прямоугольный профиль
– Т-образный профиль
– Г-образный профиль
– двутавровое сечение
– односторонняя плита

сжатие и двухосный изгиб
– прямоугольное сечение
– круглое сечение

сдвиг и кручение
– прямоугольное сечение
– тавровое сечение
– Г-образное сечение
– двутавровое сечение

Отчеты

Отчеты

Результаты анализа и проектирования выводятся на экран.
Подробные отчеты доступны в формате Rich Text Format (rtf).
Входные данные и результаты могут быть распечатаны для одного элемента или для всех элементов.

Калькулятор фундамента

Калькулятор фундамента

Калькулятор фундамента SAFI позволяет быстро и легко рассчитать железобетонные фундаменты без необходимости создания и анализа полной модели конструкции (стыков, элементов, сочетаний нагрузок).

Входные данные состоят из ввода типа основания, приложенных нагрузок, требуемых расчетных параметров, стандарта проектирования, типа колонны (или стены) и, при необходимости, размеров. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).

Стандарты проектирования

Калькулятор фундаментов в настоящее время поддерживает следующие стандарты проектирования:
— американский ACI 318-02
— американский ACI 318-14
— канадский A23. 3-14 и A23.3-04
— египетский ECP 203-2018
– Еврокод 2-2004

Калькулятор фундаментов можно использовать на французском или английском языках с метрическими единицами измерения, британскими единицами измерения или любыми комбинациями метрических и британских единиц измерения.

Калькулятор SAFI Foundation Calculator — это автономное приложение, которое можно использовать отдельно или в сочетании с программным обеспечением GSE Concrete, которое является частью программного обеспечения GSE (General Structural Engineering).

Типы фундаментов

Типы фундаментов

Калькулятор фундаментов позволяет рассчитать четыре различных типа фундаментов.

Каждый тип фундамента может быть спроектирован с определенным типом колонны.
– Изолированный квадратный фундамент
– Железобетонная колонна
– Стальная колонна
– Изолированный прямоугольный фундамент
– Железобетонная колонна
– Стальная колонна
– Ленточный фундамент
– Железобетонная стена
– Комбинированный фундамент
– Железобетонная колонна
– Стальная колонна

Типы колонн и стен

Типы колонн и стен

Калькулятор фундаментов позволяет выполнить расчет фундаментов в соответствии с тремя типами колонн или стен.
