Размеры двойной двери: Двухстворчатые двери межкомнатные, размеры двойного полотна в зал и гостиную

Содержание

Двухстворчатые двери межкомнатные, размеры двойного полотна в зал и гостиную

Двухстворчатые межкомнатные двери обладают функциональными свойствами, добавляют помещениям изысканности и торжественности. Они позволяют визуально выделить главное помещение, предназначенное для приема гостей.

Двойные двери функциональны. Их применяют в качестве ширмы между разными частями единого пространства, например, между кухней и столовой, чтобы более четко отделить разные функциональные зоны друг от друга. С помощью межкомнатных дверей с двухстворчатыми полотнами можно закрыть слишком широкий дверной проем в гардеробной комнате. Наличие межкомнатных дверей с двухстворчатыми полотнами облегчает перемещение крупногабаритных предметов между помещениями.

Виды двухстворчатых дверей

Все двустворчатые двери различаются размерами, материалом и конструкцией. Размеры дверных полотен зависят от размеров дверного проема. Материал выбирают, исходя из эстетических предпочтений, дизайна обстановки и функциональных возможностей помещений. Конструкция двустворчатой модели состоит из двух дверных полотен, единой дверной коробки и наличников с обеих сторон стены. Конструкция определяется в зависимости от стороны открывания.

В жилых зданиях применяют распашную, раздвижную или складную дверную конструкцию. Дверные изделия с маятниковым механизмом, которые открываются по ходу движения в любую сторону, удобны. Для их устройства необходимо свободное пространство, однако не всегда есть возможность выделить дополнительное место для открывания в обе стороны, как того требует маятниковый дверной механизм. Этот вариант применяется для общественных зданий.

Нестандартные двухстворчатые межкомнатные двери используют для проемов, обладающих нетиповыми габаритами или конфигурацией.

Наиболее распространенным вариантом в жилых зданиях является модель распашной конструкции. Радиус ее открывания требует наличия свободной площади. Двухсторонние модели могут быть установлены в нише для экономии места в доме.

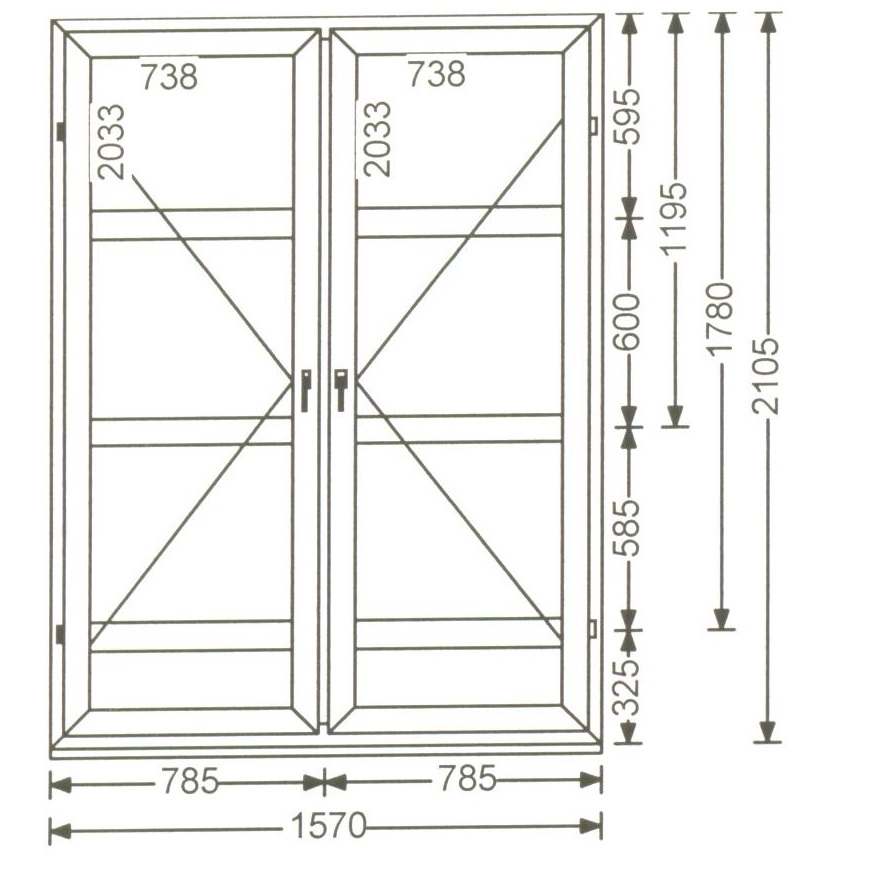

Размеры

Параметры дверных блоков назначаются по габаритам проема. Размеры двустворчатых межкомнатных дверей в жилых зданиях регламентируются противопожарными нормативами и ГОСТ 6629-88.

  1. Высота проема 2100 мм — минимальная для высоты путей эвакуации людей во время чрезвычайных ситуаций.
  2. Минимальная ширина по ГОСТ 6629-88 — 1272 мм с размером проема 1310 мм. Дверные блоки могут быть выполнены шириной 1472 мм, размер проема 1510 мм. Максимальная ширина — 1872 мм для проема 1910 мм, при этом одна створка имеет ширину 900 мм. Сейчас разнообразие строительных материалов позволяет не придерживаться рекомендованного ГОСТом размера двойной межкомнатной двери. Главное, чтобы проем был не менее 1310 мм и не более 1910 мм.

Дерево

Древесина и материалы на древесной основе — наиболее распространенный материал для производства двойных дверей для гостиной. Главное преимущество дверей из массива заключается в возможности свободной циркуляции воздуха между комнатами.

Дверная конструкция в зале может быть изготовлена из массива различных пород. Наиболее ценные — дуб и ясень. Они имеют высокую плотность, благородный оттенок, изделия из этой древесины обладают длительным сроком службы. Древесина сосны и ели относится к бюджетным вариантам, т. к. имеет низкую плотность и не устойчива к повышению влажности.

Спрос на двухстворчатые модели из натурального дерева не высокий из-за их немалой стоимости. Дешевле и выгоднее изделия из клееного массива. Они выполняются из брусков, склеенных строительным клеем непосредственно на производстве.

Деревянные двустворчатые двери подойдут для помещений, выполненных в классическом, деревенском стиле и их вариантах.

Натуральный шпон и экошпон

Шпон — это спрессованный слой древесного массива. Шпонированные двухстворчатые изделия имеют такой же вид и характеристики, как модели из массива, но их масса намного меньше. Стоимость зависит от того, какую древесину использовали при производстве шпона. Изделия из натурального шпона подвержены выгоранию.

Экошпон — это спрессованные друг с другом тонкие слои дерева, проклеенные синтетическим клеем. Этот материал внешне похож на натуральное дерево, но устойчив к перепадам влажности. Экошпон не выгорает на солнце и устойчив к царапинам.

Металл

Двухстворчатые распашные двери из металла обладают рядом преимуществ и имеют свои особенности: межкомнатные модели из металла имеют вес, не превышающий веса изделия из дерева за счет изготовления из стальных листов небольшой толщины, а их стоимость — на порядок ниже. Они могут иметь отделку из любого материала — натурального шпона, экошпона, виниловой искусственной кожи. Для дизайна применяют любые декоративные вставки — стекло, витраж, фотографические панели.

Эксплуатационные характеристики двухстворчатых моделей из металла высокие: долговечность, устойчивость к механическим повреждениям, царапинам и потертостям, длительный срок службы. Двойная металлическая конструкция в зал редко имеет раздвижную схему. Для жилых зданий выполняются межкомнатные двери из металла распашного типа. Они не выглядят тяжеловесными, если оснащены стеклянными вставками.

Пластик

Межкомнатные пластиковые полотна выполняют распашной, раздвижной и складчатой конструкции.

Качественная пластиковая двухстворчатая модель обладает шумоизолирующими свойствами благодаря многокамерному профилю коробки. Эта особенность делает пластиковое изделие подходящим вариантом двери на кухню, а также двери в зал, где возможен нежелательный шум. Пластиковая двухстворчатая дверь оснащается стеклопакетами, но их наличие не влияет на шумоизолирующие свойства.

Перед деревянными двухстворчатыми моделями пластиковые изделия имеют ряд преимуществ:

  • прочность, долговечность конструкции;
  • влагостойкость;
  • простой уход.

К недостаткам относится подверженность потертостям и царапинам, излишняя герметичность помещения, невозможность придать пластику вид натурального материала.

Стеклянные

Двупольные двери из стекла будут изысканным украшением любого интерьера. Они практичны, долговечны, влагостойки и неприхотливы в уходе. Стеклянные двухстворчатые модели визуально расширят пространство жилой комнаты и смежного с ним помещения. Узкие двери из стекла выглядят шире, чем широкие двухстворчатые полотна из непрозрачного материала, даже со светопрозрачными вставками.

Несмотря на кажущееся однообразие дизайна стеклянных двухстворчатых дверных полотен, существует большой диапазон вариантов их оформления. Модели из стекла выполняют матовыми, прозрачными, тонированными, зеркальными, витражными или с рисунком, выполненным с помощью пескоструйной обработки.

Из-за сложной технологии изготовления стоимость стеклянных моделей высокая. Двухстворчатые полотна выполняют из закаленного стекла. Если поверхность имеет большую площадь, лучше выбирать изделия из триплекса — проклеенного трехслойного стекла повышенной прочности. Усовершенствованные технологии изготовления стекла позволяют оставить все сомнения тем, кто не уверен в прочности этого материала, и сделать свой выбор в его пользу.

Складные

Конструкция складной двери в гостиную имеет вид «гармошки». Двухстворчатые модели этого типа подходят для гостиной, кухни и гардеробной комнаты. Они привлекательны тем, что не требуют много места для открывания, а также отсутствует необходимость в устройстве «карманов» в стене для закатывания полотна, как у раздвижных изделий. В гостиную или кухню складные двухстворчатые модели делают из 2-3 полотен, чтобы облегчить процесс открывания. Для гардеробной подойдет складной тип из большого количества полотен.

Недостаток складных моделей — в недолговечности металлических деталей, отвечающих за открывание и закрывание. Поломки складной конструкции поможет избежать установка каркасных дверных полотен, имеющих вес меньше, чем у сплошных полотен из массива.

Раздвижные

Двойные двери в зал из соображений экономии пространства могут быть раздвижными из разных материалов. Несущий элемент такой конструкции — механизм ее открывания и направляющие для движения полотен. Он требует прочной фурнитуры — роликовых кареток и направляющих. Кассетный механизм открывания прячется в полости стены, куда закатывается дверное полотно. Монтаж такой конструкции можно доверить только опытным мастерам. Эти особенности делают раздвижные модели дорогими.

При выборе раздвижной двухстворчатой конструкции важно выбрать изделие с бесшумным открыванием и закрыванием. За отсутствие посторонних звуков отвечает фурнитура.

Дизайн раздвижных двухстворчатых моделей ограничивается прямоугольной формой раздвигающихся полотен.

Недостатки

  1. Вес двухстворчатой конструкции дверного блока, т.к. нагрузка на несущая часть провоцирует ее провисание. Вес двухстворчатого полотна из сплошного массива всегда больше, чем вес аналогичной модели на основе каркаса. Красивые двухстворчатые двери в комнату — это не всегда только натуральный массив дерева. На выбор дверей дизайн и декор полотен, а не их материал, оказывает наибольшее влияние.
  2. Стоимость двухстворчатой модели. Даже если она произведена из самых дешевых материалов, она будет дороже, поскольку имеет большую площадь.

Установка в межкомнатный проём

При покупке выбранной двухстворчатой модели убеждаются в комплектности фурнитуры; инструкция по установке своими руками прилагается ко всем заводским изделиям.

Установку проводят в несколько этапов.

  1. Перед тем, как заказывать производство двухстворчатого дверного блока, необходимо замерить параметры проема — высоту и ширину, толщину стены. Непосредственно перед установкой необходимо убедиться в несущей способности всех фрагментов стены, куда будет крепиться дверная коробка. Если имеется старый дверной блок, то работы начинаются с его демонтажа.
  2. Сборка дверной коробки.
  3. Врезка дверной петли в вертикальную часть коробки и на вертикальный торец дверных полотен. Петли изготавливаются врезными и накладными. Для врезных петель с помощью молотка и стамески своими руками делаем надрез. Монтаж накладных петель наличия надреза не требует.
  4. Установка готовой дверной коробки в проем.
  5. Установка дверных полотен.
  6. Заполнение монтажных зазоров строительной пеной.
  7. Установка наличников.
  8. Врезка замка (при необходимости).

Двухстворчатые двери устанавливают согласно действующим нормативным документам.

Размеры противопожарных дверей - размеры одностворчатых и двустворчатых конструкций

Противопожарные двери должны не только подходить по пределу огнестойкости, указанному в проектной документации, но и оптимально соответствовать размерам проема на месте, где они будут эксплуатироваться. Это облегчит установку и обеспечит высокий уровень безопасности. Существуют стандартные размеры противопожарных дверей, делящихся на одностворчатые и двустворчатые, подходящие к большинству проемов. Знание распространенных вариантов поможет подобрать наиболее подходящий.

Размеры одностворчатых противопожарных дверей

Если необходимо оборудовать огнезащитной преградой узкий проем, то выбирают одностворчатые противопожарные двери, которые бывают с габаритами коробки 2050х850 или 2050х950 мм. Эти показатели соответствуют большинству проемов в зданиях всех годов постройки. Важно при выборе обращать внимание на наличие запаса по свободному пространству между стеной проема и металлическим коробом в 15-30 мм с каждой стороны. Это позволит свободно выставить конструкцию, скорректировать ее положение в случае неровного пола, и закрепить.

Ввиду размеров коробки 2050х850 мм проем должен быть не менее 2070-2100 по высоте и 880-900 мм по ширине. Допускаются и немного большие показатели, и в таком случае применяются удлиненные анкера, надежно фиксирующие каркас. Чтобы скрыть монтажный зазор используют строительную пену, но розового цвета, выдерживающую высокие температуры.

При коробке 2050х850 мм чистый проход составит 2000х800 мм, чего достаточно для свободного пропуска людей и проноса мебели. Размеры полотна противопожарной металлической двери в таком случае будет 1985х790 мм, оставляя зазоры для беспрепятственного захода створки в коробку. Это не позволит тереться металлическим частям и портить порошковое покрытие. Для герметизации используется два вида уплотнительных резинок.

Одностворчатые двери практичны для установки в следующих местах:

  • щитовая;
  • входы в подвалы;
  • на чердак;
  • в котельную;
  • запасной выход в зданиях с малым количеством персонала.

В некоторых случаях, там где нет постоянной потребности в проходе (служебные и технические тоннели, выходы на крышу, подвальные коридоры), допускаются минимальные размеры противопожарных дверей 750х1900 мм. Это позволит пронести носилки с раненным и спасательное оборудование. Меньшие стандарты не предусмотрены и будут считаться уже не дверями, а окнами или люками.

Размеры двустворчатых противопожарных дверей

При более широких проемах положено устанавливать двустворчатые конструкции, габариты которых позволят проходить одновременно большому количеству людей. Ширина противопожарной двери с двумя полотнами варьирует от 1200 до 1600 мм. В зависимости от потребностей в здании створки могут быть равнозначными или отличающимися по ширине.

Например, в конструкции с размерами 2050х1300 мм предусмотрено рабочее полотно шириной 850 мм, чего достаточно для свободного прохода и занесения мебели, оборудования. Дополнительная створка остается закрытой, сокращая теплопотери. В случае эвакуации или необходимости занести крупную мебель, второе полотно, имеющее 400 мм по ширине, распахивается, образуя чистый проход в 1250 мм.

Высота противопожарных дверей чаще всего составляет 2050 мм. Это обусловлено распространенным стандартом в строительстве, с существующим проемом в 2100 мм. Лишние 50 мм легко заполняются огнеупорной пеной. При более высоких проемах необходимо либо закладывать лишнее пространство, либо заказывать изготовление двери по индивидуальным размерам.

Но по ГОСТ 53308-2009, описывающему необходимые испытания на проверку огнестойкости, допускается незначительное отклонение по размерам от того образца, что был испытан. В большую сторону конструкцию можно увеличить лишь на 10%, а в меньшую на 30%. Поэтому, в случае слишком большого проема, целесообразно заказать его сужение, что сэкономит средства и время по его оборудованию огнеупорной преградой.

Компания «База дверей» имеет различные противопожарные двери для установки в узкие и широкие проемы. У нас можно выбрать размеры коробки для всех стандартных проемов. Есть модели с одной и двумя створками. Чтобы вызвать замерщика для определения размера проема необходимо оставить заявку в обратную связь.

Дверь двойная распашная, межкомнатная - межкомнатные двустворчатые стандартные двери с коробкой (фото) – metaldoors

Рубрика: Выбор дверей, Межкомнатные двери Загрузка. .. Опубликовано 29.04.2020   ·   Комментарии: 0   ·   На чтение: 7 мин   ·   Просмотры:

Post Views: 855

Безусловно, дверь двойная распашная межкомнатная функциональна и изыскана. Она выделяет комнату, добавляя ощущение праздника. В статье мы расскажем про плюсы и минусы конструкции, подбор материалов и размеров, а также самостоятельный монтаж.

Содержание статьи

Преимущества и недостатки двери распашного типа

Установленные двойные межкомнатные двери имеют положительные и отрицательные стороны.

ПлюсыМинусы
Хорошо изолирует звуки, ведь полотно плотно соприкасается с коробкойНеобходимо много места для открывания обеих створок
Позволяет неприятным запахам не распространяться в другие комнаты
Хорошо сохраняет тепло
Простой монтаж

Владельцы квартир и домов не считают минус значительным, поэтому часто устанавливают распашные дверцы.

Какую конструкцию двери выбрать

По типу открывания двойной двери механизмы бывают распашными, складными, маятниковыми, раздвижными.

Распашные

Двустворчатые распашные двери способом открытия не отличаются от дверец с одной створкой. Две одинаковые створки смыкаются в середине проема и открываются в противоположную друг другу сторону. Установка проста, а надежность высока. Если правильно эксплуатировать дверцы, вовремя смазывать петли, то она может служить 20 лет и больше.

Складные

Система похожая на гармошку экономичная и необычна. Она занимает немного места и используется для многих интерьеров.

Маятниковые

Маятниковые дверцы по-другому называют «качающимися». Они оснащены специальным поворотным механизмом, позволяющим открывать створки внутрь помещения или наружу. Их очень удобно использовать.

Раздвижные

В раздвижных дверцах не открываются створки, а отодвигаются параллельно стене. Полотна крепятся на рельсовое устройство, которое может устанавливаться на полу или над дверной коробкой. Такие дверцы позволяют хорошо сэкономить пространство.

Подходящие материалы для дверей

Деревянные

Натуральным и надежным материалом является дерево. Деревянная двупольная дверь будет служить много лет.  Дерево позволяет свободно циркулировать воздуху между помещениями. Самыми плотными и длительными в эксплуатации считается ясень, дуб.

Хвойные породы экономнее, но не устойчивы к повышенной влаге, поэтому устанавливаются не для всех комнат. Ещё одним экономичным материалом является клен. Кленовая дверца изготавливается склеиванием веток на производстве, получая цельное полотно.

Шпонированые

Шпонированием называют слой ценного дерева, подвергшийся прессованию, который наносят на другой материал. Такие изделия не отличаются от полностью деревянных моделей, но намного легче. Отрицательным свойством натурального шпона является выгорание на солнечных лучах.

Не редко на двустворчатые двери наносится экошпон. Он схож с натуральным, но устойчив к царапинам, солнечным лучам, влаге.

Пластиковые

Из пластика можно выполнить различные виды дверей: стандартные распашные, складные, маятниковые и раздвижные. Причем в любом виде она хорошо изолирует шумы из других комнат. По сравнению с другими моделями у пластика простой уход и высокая влагостойкость, долговечность. Но пластик невозможно замаскировать под натуральный материал, комната не будет «дышать», также на поверхности могут появиться потертости и царапины.

Стеклянные

Стеклянная двустворчатая конструкция подойдет к любому стилю. Они визуально расширяют пространство и кажутся шире, чем есть на самом деле. Особенно широкими получаются прозрачная фактура, а не матовая. Стеклянные двери выполняют различной окраски, глянцевой или матовой фактуре. Красиво смотрятся полотна с витражным рисунком, зеркальным отражением либо тонированием.

Стеклянные двери трудно разбить, потому что изготавливаются из стекла, закаленного по специальной технологии. Но всё равно следует аккуратно относится к створкам, потому что они не подлежат ремонту, можно только полностью заменить поврежденную.

Металлические

Межкомнатные металлические дверцы по весу не превышают деревянные модели. Применяется тонкий недорогой стальной лист, который может отделываться шпоном или искусственной кожей. В створку можно установить стеклянную, витражную вставку.

Несмотря на легкость, металл устойчив к механическому воздействию (царапины, сколы, потертости), долговечен. Из-за покрытия поверхности другим материалам, он не склонен к коррозии. Также коррозию можно избежать, заказав дверцы из алюминия. Металлические двери выполняются с раздвижным и распашным механизмом с объемными вставками из стекла.

Параметры двустворчатой конструкции

Стандартный размер двойной дверцы был установлен, отталкиваясь от домов старой постройки. Высота проема была 2,3м., а ширина обеих створок 1,3м. В настоящее время выпускают дверцы по тем же стандартам ГОСТ, но и под другие габариты тоже. Чаще встречается высота 2м.

Двери могут сильно различаться по створкам. Они бывают глухими, стеклянными, с вставками.

Высота

При определении высоты нужно хорошо очистить проем, чтобы подобрать оптимальную высоту. Стандартная высота полотен 2м., если выполнять дверцу на заказ – выйдет дорого. Поэтому часто увеличивают или уменьшают величину дверного проема под стандартные габариты.

Ширина

Ширина дверец может быть одинаковой или разной. Основные величины (правая см./левая см.):

  • 60/60;
  • 60/90;
  • 40/70;
  • 40/80;
  • 40/90;
  • 50/70;
  • 55/80.

Толщина

Стандартная толщина изделия 7,5см. Но если обо больше или меньше, то потребуется заказ нового короба, что увеличит затраты от 25% до 40%. Но дверцы будут плотно установлены и долго эксплуатироваться.

Вес

Конструкция должна быть легкой для удобного использования. ГОСТа по весу не существует, но обычно производители стараются облегчить полотно. Если вам понравилась тяжелая модель, то нужно приобрести специальные петли и вызвать монтажника.

Дверцы нестандартных габаритов

Не редко двухстворчатые двери необходимо заказывать из-за нестандартных размеров. Для экономии стараются уменьшить или увеличить дверной проем. Если же это не возможно, то необходимо правильно рассчитать габариты, чтобы сделать подходящие створки.

Интересно! Неточность в расчетах допустима на 1-3мм. При большей погрешности не получится сделать монтаж.

В следующем пункте мы описали, как правильно производить замер дверного проема для заказа дверец.

Правильный расчет размера дверного проема

Перед тем, как приобрести дверцы, необходимо определить размер проема.  Для этого снимите коробку и очистите стены, чтобы виднелся четкий контур. Измерьте ширину внизу, в середине и сверху. Затем высоту справой, с левой стороны и в центре. Толщину потребуется измерить в пяти местах для точности.

Важно! Держите рулетку в четком положении: горизонтально или вертикально. Из-за неточных данных дверь будет изготовлена не правильно и станет непригодна для монтажа.

Если вам нужны данные о дверном проеме до снятия короба, то измерьте данные по наличникам.

Монтаж двойной межкомнатной распашной двери

После демонтажа старых створок, приступают к установке новых. Для этого нужно собрать дверную коробку. Можно приобрести готовый комплект, рассчитав размеры проема или выпилить коробку самостоятельно.

До монтажа коробки нужно примерить двери, чтобы знать, где будут располагаться петли. Для петель прорезают пазы, на полотне делают разметку карандашом. Причем нижняя петля должна находиться выше напольного покрытия минимум на 20см. После разметки пазы вырезаются стамеской либо ручным фрезером. Затем в коробке и дверце отмечаются места для саморезов, монтируют петли на коробку и ригели на створки.

После того как с коробкой закончена сборка, необходимо её установить в дверной проем. Для этого её вставляют в проход, выравнивают откосы с помощью уровня. Когда всё выровнено, конструкция закрепляется клиньями. Необходимо просверлить места для крепежных анкеров, и ударным режимом дрели сделать отверстия в стене. Потом вставляются анкеры, и заполняют пустоты монтажной пеной.

После застывания пены вешают створки на петли. Лишнюю пену обрезают и закрывают наличниками. Наличники закрепляют финишными гвоздями, жидкими гвоздями, герметиков в зависимости от материала наличника.

Закрепив конструкцию, необходимо проверить работу. Если слышно скрипы, то нужно смазать петли моторным маслом. Если при закрытии цепляются полотна, то анкера и саморезы нужно закрепить глубже. Если это не помогло или полотно не ровно располагается, то нужна регулировка петель. В новых моделях дверей в наборе есть шестигранник, позволяющий отрегулировать горизонтальное и вертикальное положение.

Вам была полезна наша статья?

данет

Видео

Полезные советы дизайнеров

Чтобы подобрать двойные двери в гостиную или другую комнату нужно подыскать оптимальный способ открывания. Для зала подойдут раздвижные и распашные модели. В кухню и ванную стоит подбирать глухие варианты, чтобы не было слышно звуков готовки, мытья в ванной, а также запахов.

Интересно! В дверной проем должны проходить не только люди, а техника и мебель.

Также важно до покупки двери определиться с видом напольного покрытия. Например, если вы захотите установить систему «теплый пол» или паркет, то уровень пола поднимется и дверь может не войти. Потребуется подрезка, но она возможна не у всех материалов.

Также нужно учитывать расположение розеток и выключателей. Например, установив раздвижную дверь, которая при открытии закроет доступ к розетке или переключателю света, создаст неудобства. Ведь включить свет можно будет, только полностью закрыв полотно.

Чтобы получилась уютная атмосфера, советуют подбирать цвет полотен к оконным рамам. Посмотрите интересные идеи установки двойной двери на фото ниже.

Post Views: 855

Отличная статья 0

Рейтинг автора

Автор статьи

Около 15 лет в сфере строительства, в частности в сфере производтсва и  установки дверей и ворот. Накопил большой опыт и делится им на страницах нашего онлайн журнала.

Написано статей

Двойные двери: Размеры двойных дверей

KI -62389 Genius Wall Sliding Door TS
РАЗМЕРЫ И ДЕТАЛИ Рама † Ширина рамы (одинарная дверь) 40–48 дюймов (1016–1219 мм), доступны нестандартные размеры. † Сверхразмерные и двустворчатые двери должны иметь сейсмические кронштейны для поддержки направляющей в середине стыка. Компоненты отделки ... Document Viewer

Гараж (жилой) - Википедия, Бесплатная энциклопедия
Британские дома с гаражом обычно имеют гараж на один или два автомобиля, встроенный в главное здание, отдельно стоящий на территории (часто традиционно гаражные ворота были деревянными, открывались как две створки или скользили горизонтально.Новые гаражи оснащены металлическими ... Читать статью

Дверь Технические характеристики и детали отделки - BMC
Двойные внутренние блоки 6-8 * W / T-Astragal Double 8-0 внутренние блоки * W / ДВЕРИ Т-Астрагал. 3 BMC • Обслуживание некоторых товаров осуществляется по специальному заказу www.BuildWithBMC.com * Из-за производственных допусков все размеры могут составлять +/- 1/8 дюйма ** Добавьте 1/2 дюйма к R.O. Высота при использовании внешнего подоконника ... Возврат Doc

Измерьте свой дверной проем - Andersen Storm Двери
Для двустворчатых дверей закажите 2 двери и комплект для двустворчатых дверей. Размер двери Подразделение Andersen Storm Door Division является 100-процентной дочерней компанией Andersen Corporation, которая производит * Фактические размеры дверной плиты будут примерно на 3/4 дюйма меньше, чем размер двери ... Загрузить содержание

Door Технические данные - Сталь Dor Of Tucson
Примечание: для дверей размером более 7 футов 2 дюйма (2184,4) до 8 футов 0 дюймов (2438,4) включительно указанные размеры планок и направляющих сохранены. Более 8 футов 0 дюймов (2438,4) максимум 44 дюйма (1117,6) Трехчасовые двойные выходные двери и кабель curries electrolynx оснащены системой вилки electrolynx... Получите здесь

Дверь - Википедия, Бесплатная энциклопедия
Древнегреческие и римские двери были одинарными, двойными, тройными, раздвижными или складными дверями, часто доступны кладовые, подвалы и т. Д. проходные двери меньше проходных дверей в одном или обоих размерах, но похожи по конструкции. Гаражи: ... Читать статью

Двойные двери для шкафов Размеры

Строительные методы
Размеры : Глубина (спереди назад): рама шкаф двери по направлению к центру входной стены. Меньший шкаф будет иметь около двойного полезного пространства для хранения за 22% меньше затрат, чем более крупный неэффективный шкаф . ... Прочитать документ

CA 4585 TOP SLIDING
ШКАФ СИСТЕМА TOP SLIDING CA 4585 ПРИМЕНЕНИЕ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ [email protected] I www.ducasseusa.com Верхняя раздвижная система для перепускных дверей Двери установлены вставки в проем. Идеально подходит для шкафов приложений. ВСЕ РАЗМЕРЫ УКАЗАНЫ В ММ., CM., KG. ... Получить содержимое

Галерея Гардеробы
Высота до потолка и (G) дверной проем до высоты потолка Размеры вашего шкафа площадь или место для хранения. Если Двойная вешалка / короткая одежда Одинарная вешалка / длинная одежда Двери . Дата создания: 1/11 ... Программа просмотра документов

Каталог продукции - CR Двери и литье Юты
Опоры для полок Шкаф стержни Петли Кронштейны для поручней Дверь Оборудование Мы являемся авторизованным дилером Emtek. Заказывайте двойные двери на дюйма уже, если они имеют т-образный профиль. Если размер проема составляет 8 дюймов x 8 1 / дюймов, вы должны заказать дверь размером 0 x 6 футов 8 дюймов. ... Получить Doc

06 Woodharbor Дверь Брошюра
(Номинал Размеры ) Размеры: Стандартная ширина по каталогу (проход, двойной , байпас, складывание вдвое, карман) Окрашенная приподнятая панель Двери 6 СТАНДАРТНЫЙ профиль HIP DOUBLE HIP Профиль COVE & BEAD Профиль Арлингтонский разрез с COVE & BEAD Профиль Премиум-шпон Панель МДФ из массива дерева... Читать полный текст

Выставочный зал Размеры футов
# Уровень комнаты Размеры (футов) 1 Основная гостиная 13,29 x 10,53 Деревянный пол Французский Двери Окно с изображением 2 Обеденная 6 3-я основная часть 10,63 x 10,56 Деревянный пол Двойной Шкаф Изображение Окно 7 Кухня нижняя 11,29 x 10,50 Керамический пол, совмещенный с жилым камином . .. Access Content

68 Eileen Crescent 374 900 $
шкаф и паркетный пол.Основная ванная комната из 4 частей; Прачечная с накладными шкафами за двойными шкафами дверями . Лестница из твердой древесины ведет в светлый недостроенный подвал с КОМНАТЫ РАЗМЕРЫ ГЛАВНЫЙ УРОВЕНЬ Юридический: гостиная 16 'x 11'10 дюймов Столовая 12'10' x 11'8 'Кухня 14'10 ... Получить Doc

Рекомендации по измерению замены дверей в существующих проемах рамы

Введение

Этот документ предназначен для предоставления руководства по измерению и регистрации размеров существующих проемов и / или дверей, необходимых для полной детализации заменяемых дверей.На прилагаемых рисунках указаны основные размеры проемов в рамах и дверей со стандартным оборудованием. На отдельных иллюстрациях показаны проемы в одиночной и парной раме, а также отдельные двери.

Справочные документы

Связанные документы SDI Technical Series содержат дополнительные технические рекомендации по этой теме:

Другие стандартные образцы
  • ANSI / BHMA A156. 1-2016 стыки и петли
  • ANSI / BHMA A156.7-2014 Размеры петли шаблона
  • ANSI / BHMA A156.115-2014 Подготовка оборудования для стальных дверей или стальных рам
Банкноты
Допуски

Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма (1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

Калибр и толщина

Хотя термин «калибр» больше не используется для определения толщины материала, он по-прежнему используется для обозначения дверей и рам для целей заказа. Термин «толщина» используется при определении фактических размеров предмета, а термин «калибр» используется в контексте определения конкретной двери или рамы.

Препарат

Условия установки и проблемы, влияющие на работу двери, должны быть рассмотрены заранее. Дверь и фурнитура в неправильно установленной раме могут плохо работать.Проверьте расстояние до пола и проем рамы, чтобы убедиться в приемлемой площади и ровности. Обратитесь к SDI-122, чтобы проверить наличие проблем с установкой рамы. Небольшая корректировка возможна без снятия.

Примечание: Рама может нуждаться в замене для правильной работы проема.

Основная терминология дверей и рам, используемая в инструкциях и иллюстрациях, более подробно объясняется ниже и в SDI-134.

Термин «номинальные размеры» относится к ширине и высоте проема рамы.Применительно к дверному размеру подразумевается, что дверь меньше размера, чтобы правильно поместиться в номинальный проем рамы с соответствующими зазорами. Термин «чистый размер» относится к ширине и высоте двери. Для иллюстрации, размеры ширины и высоты двери на (Рис. 3) являются фактическими или «чистыми» размерами.

Технические характеристики Серия SDI-129, «Расстояние между петлями и защелками», обеспечивает стандартные места для подготовки петель и защелок в дверях и рамах SDI. Расположение производителей может измениться, поэтому необходимо обязательно измерить места петель и защелок для заменяемых дверей и рам.

Подготовка оборудования к заменяемой двери должна быть такого размера и размещена, чтобы она совпадала с подготовкой оборудования на существующей раме, чтобы обеспечить правильную установку, расположение и зазоры для работы двери.

Для аппаратных приложений, не описанных ниже, обратитесь к производителю дверцы или оборудования для замены.

Измерения

Инструменты
  • Рулетка
  • Стальная линейка
  • Суппорты (опция)
  • Квадрат и малый квадрат обрамляющий
  • Уровень (минимум 24 ″)
  • Отвес (опция)
Рисунок 1. Существующий проем рамы - одинарная дверь

Размеры проема рамы

На прилагаемых иллюстрациях представлено следующее руководство:

  • Рисунок 1 - Размеры проема рамы для однодверной установки
  • Рисунок 2 - петли веса
  • Рисунок 3 - Размеры проема рамы для установки дверной пары
  • Рисунок 4 - фактические размеры двери
  • Рисунок 5 - Рабочий лист для нескольких оконных проемов

Ширина и высота проема рамы. Эти размеры должны быть взяты от поверхностей между пазами и пазами. Рекомендуется измерять ширину и высоту в трех точках, и наименьшее из этих измерений должно использоваться для определения размера двери.

Рамочный профиль шпунт. Толщина двери должна соответствовать этому размеру коробки. Важно, чтобы у вас был этот размер, особенно если у вас нет двери.

Пример - стандартная дверь толщиной 1-3 / 4 дюйма используется с пазом шириной 1-15 / 16 дюйма

Высота порога (если есть или планируется) от пола.Возможно, потребуется отрегулировать подрез двери, чтобы оставить зазор для порогов.

Отверстия могут иметь сертификационные требования, такие как класс пожарной безопасности. Такие требования должны быть обозначены наклейками, прикрепленными к двери (а иногда и к раме). Эти требования к этикетке следует отметить и записать в форме.

Аппаратные измерения рамы

Высота петли

Высота навески створки. Наиболее распространенная высота (размер) петель - 4-1⁄2 ′ ′, затем 5 ′ ′, затем 3-1⁄2 ′ ′, 4 ′ ′ и 6 ′ ′, затем другие размеры.

Вес петли

Толщина навески полотна. Глубина паза петли обычно соответствует толщине отдельной петли. Обратите внимание, что существуют специальные приложения для «двойного врезания» и «поверхностного нанесения». Для размера петли 4-1 / 2 ′ ′ стандартный вес составляет 0,134 ′ ′, а тяжелый - 0,180 ′ ′. Стандартный и тяжелый вес зависит от размера петли, как показано на Рисунке 2, таблице, адаптированной из ANSI / BHMA A156.1. Дополнительные сведения о петлях приведены в A156.7 для шаблонов петель и A156.115 для подготовки дверей.

Рисунок 2 - Вес петель (адаптировано из ANSI / BHMA A156.1)

Высота петли
+ 0 / -0,015 дюйма

1 класс

2 класс

класс 3

4 класс

Тройной груз

Двойной груз

Тяжелый вес

Стандартный вес

Легкий вес

Толщина металла, дюймы
+/- 0. 005 дюймов

3 ′ ′ > 0,077
3-1 / 2 ′ ′ 0,123 0,123 > 0,085
4 ′ ′ 0,130 0,130 > 0,085
4-1 / 2 ′ ′ 0.180 0,134 0,134
5 ′ ′ 0,190 0,146 0,146
6 ′ ′ 0,203 0,160 0,160
8 ′ ′ (не в A156.1) 0,203
Петля задняя часть

Расстояние от края применяемой петли до упора рамы. Это критическое измерение, и его точность должна составлять 1/32 дюйма. Самый распространенный размер - 5/16 ′ ′. Задняя часть петли на двери будет правильно отрегулирована, исходя из этого размера (обычно - 1/16 дюйма), чтобы обеспечить надлежащий зазор.

Расположение петель

Расположение каждого выреза под петлю по вертикали. Рекомендуемый метод измерения - от поверхности дверного паза головки существующей рамы до вершины каждой петли (т. Е. «Сверху вниз»).

Высота удара

Вертикальный размер выреза в раме.Самый распространенный - 4-7 / 8 ′ ′, затем 2-3⁄4 ′ ′, затем 3-1⁄2 ′ ′.

Место удара

В то время как обычно указывается расстояние от пола (низ рамы) до центральной линии C / L выреза при новой установке, рекомендуемое измерение для заменяемых дверей - от поверхности дверного паза заголовка рамы до верха выреза (сверху вниз). Топ).

Дополнительные измерения для парного проема

Парные проемы добавляют множество вариантов запирания как для активных, так и для неактивных дверей, особенно для устройств, которые фиксируются вертикально в защелках, расположенных в головке рамы и в полу / пороге / пороге. Если устройство врезается в головку рамы или в пол / подоконник / порог и предназначено для повторного использования, важно отметить их размер и осевую линию (C / L) зацепления. Эти размеры могут ограничивать возможности замены оборудования. Запорные планки обозначены на иллюстрациях «Существующие проемы рамы - Парные проемы» как размеры S.1, S.2, T.1 и T.2. Проконсультируйтесь с изготовителем запасной двери, если необходимы подвижные защелки, устанавливаемые на поверхность.

Размеры двери

Ширина двери

Размеры сняты от края до края двери с помощью стальной ленты.На дверях со скошенными краями измерения следует снимать с широкой стороны двери, обращая внимание на то, скошен ли замок, петля или оба края. Для дверей дверных пар применение или отсутствие астрагала влияет на ширину двери.

Высота двери

Размеры сняты от верхнего до нижнего края двери с помощью стальной ленты.

Толщина двери

Измерение толщины двери с помощью стальной ленты или штангенциркуля.

Хотя термин «калибр» больше не используется для определения толщины материала, он по-прежнему используется для обозначения дверей и рам для целей заказа.Таким образом, термин «толщина» используется при определении фактических размеров предмета, а «калибр» используется в контексте определения конкретной двери или рамы.

Размеры дверной фурнитуры

Высота петли

Высота навески створки. Наиболее распространенная высота (размер) петли - 4-1⁄2 ′ ′, затем 5 ′ ′, затем 3-1⁄2 ′ ′, 4 ′ ′ и 6 ′ ′ ′, затем другие размеры. Примечание: ширина петли не влияет на размер оборудования рамы.

Вес петли

Толщина навески полотна.Глубина паза петли обычно соответствует толщине этой отдельной петли, где 0,134 ′ ′ является наиболее распространенной (стандартный вес), за которой следует 0,180 ′ ′ (тяжелая), а затем другие менее распространенные толщины. Обратите внимание, что для пазов для петель с двойным пазом и с поверхностным монтажом могут применяться специальные приложения.

Петля задняя часть

Расстояние от края установленной петли до торца двери, ближайшего к упору рамы. Это критическое измерение, и его точность должна составлять 1/32 дюйма.Наиболее распространенный размер - 1/4 дюйма.

Расположение петель

Расположение каждого выреза под петлю по вертикали. Рекомендуемый метод измерения - от верха двери до верха каждой петли (т. Е. «Сверху вниз»).

Размер защелки

Ширина и высота планки защелки на краю двери. Наиболее распространены цилиндрические (1-1 / 8 ′ ′ x 2-1 / 4 ′ ′) и врезные (1-1 / 8 ′ ′ x 8 ′ ′).

Расположение защелки или замка

Обычно указывается от пола (нижняя часть рамы) до центральной линии (C / L) выреза на краю двери или центральной линии (C / L) упора в новой установке.Рекомендуемый размер для сменных дверей - от верха двери до верха выреза на краю двери, если применимо, или от верха двери до центральной линии (C / L) отверстия для срабатывания защелки (т. Е. «Сверху вниз» ).

Задняя часть замка

Горизонтальный размер от края двери до центральной линии (C / L) отверстия для срабатывания защелки на лицевой стороне двери. Наиболее распространенный размер заднего расстояния для цилиндрических и врезных замков составляет 2-3 / 4 ′ ′. Двери со скошенными краями замков следует измерять с более широкой скошенной стороны.

Дверная фурнитура

Примечание: Инструкции различаются в зависимости от производителя аксессуаров и изготовителя сменной двери.

Стеклянные комплекты / вставки

Измерьте расстояние от верха дверцы до верха выреза, верха внешнего края вставки или верха видимого стекла

Для установки пластин со смещением от центра; Измерьте расстояние от края замка двери до края выреза; внешний край вставки; край видимого стекла

Размер открытого стекла - указывает результирующую видимую площадь стекла, отображаемую после установки.

Фигуры

Рисунок 3 - Существующий проем рамы - пара дверей

Рисунок 4 - Детали сменной дверцы

Жалюзи

Измерьте расстояние от верха дверцы до верха выреза или до верха внешнего края вставки

Чтобы установить вставки со смещением по центру, измерьте расстояние от края замка двери до края выреза; внешний край вставки.

Размеры двойной двери: Двухстворчатые двери межкомнатные, размеры двойного полотна в зал и гостиную

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
