Размеры железобетонных перекрытий: Железобетонные плиты перекрытия: виды, размеры, характеристики

Содержание

все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

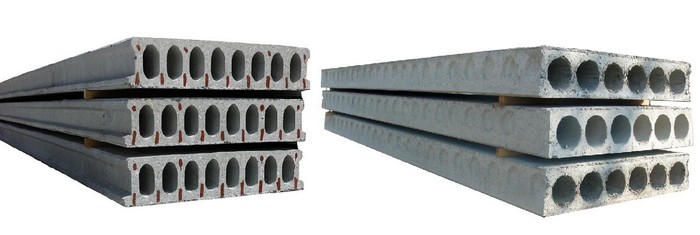

Многопустотные плиты перекрытияМногопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Стандартные размеры круглопустотных плит перекрытия

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Несущая способность многопустотных плит перекрытия

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Ребристые плиты перекрытияКонструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).
Таблица размеров ребристых плитТаблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные доборные плиты перекрытияСплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.


Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики

– это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог.

За счет универсальности, плиты перекрытия можно применять и при воздвижении , котеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия

:

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку .

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции , такие как класс , наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия :

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.


В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов , для соединения с металлическими и железобетонными элементами каркаса, монтажные петли , а также каналы для проводки коммуникаций .

Размеры ребристых железобетонных плит перекрытия

указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.


Плиты классифицируют по группам , где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ .

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.


Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, и проч.

При монтаже плит, будь то или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

  • 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры

в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Послед

все виды и стандартные размеры

Из всего многообразие железобетонных изделий, предлагаемых современным рынком, выделить надо ЖБ плиты перекрытия. Основное их назначение – межэтажные перегородки, используемые и в частном домостроении, и в городском, и в промышленном. Обозначенные плиты – это достаточно широкий модельный ряд, разграниченный по габаритам, по форме. По статистике эти железобетонные изделия являются основной продукцией, которую выпускают заводы ЖБИ.

Особенности конструкции

Конструктивно строительные плиты перекрытия – это армирующий каркас, залитый тяжелым или легким бетоном. Чаще используют первый. Все предприятия выпускают их по стандарту, который разделяется по маркам.

Многопустотные железобетонные панели ПК

Марка ПК чаще остальных используются в строительстве многоэтажных жилых домов. Ее отличительная особенность — сквозные отверстия разной формы: круглая, овальная и полукруглая. Именно пустоты сделали ПК востребованными.

Причин тому несколько:

  • низкая себестоимость за счет меньшего расхода бетона;
  • неплохие тепло- и звукоизоляционные качества;
  • пустоты можно использовать для прокладки коммуникационных сетей.

ПК делятся на несколько подгрупп, которые друг от друга отличаются длиною, размерами сечения, размерами пустот. В таблице ниже приведены стандартные размеры железобетонных плит перекрытия.

Тип плиты Координационные размеры плиты, мм
Длина Ширина
1ПК

2ПК

3ПК

От 2400 до 6000 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК

2ПК

3ПК

От 3600 до 6000 включ. с интервалом 300, 7200, 7500 От 2400 до 3600 включ. с интервалом 300
1ПК

2ПК

3ПК

От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300
4ПК От 2400 до 6000 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 3600 включ. с интервалом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500

Необходимо обозначить, что прочность панельной конструкции, ее несущая способность во многом зависят от сечения сквозных пустот. Чем меньше сечение, тем выше прочностные характеристики. К примеру, две марки: 1ПКК и 2ПКК имеют одинаковые габариты. Только у 1ПКК диаметр пустот равен 159 мм, у 2ПКК 140 мм. Получается, что у второй модели несущая способность выше.

На прочность изделий влияет и толщина панели. По стандарту предприятия выпускают три позиции: 16, 22 и 30 см. Что касается самого показателя несущей способности, то основная разновидность плит выдерживает 800 кг/м², в которых используется легкий бетон. А также выпускаются панели из напряженного бетона, которые выдерживают нагрузку 1200-1250 кг/м².

Внимание! Разнообразие панелей перекрытия по размерам дает возможность застройщику подбирать ЖБИ элементы в точности с проектом здания. Это облегчает и удешевляет строительство.

Необходимо отметить, что пустотные изделия делятся на две группы по способу производства.

  • Опалубочного формирования.
  • Безопалубочные.

Марка ПК относится к первой категории классификации. Все дело в том, что арматурный каркас укладывается в подготовленную опалубку, изготовленную из стальных листов, куда заливается бетонный раствор. Размеры многопустотной плитной панели зависят полностью от размеров опалубки, которую собирают по ГОСТу. Залитый в опалубку бетон подвергается вибрированию и тепловой обработке.

Ко второй категории относятся изделия под маркой ПБ. Их изготавливают на специальном конвейере, который собой представляет вибрационную линию. После становление бетонного раствора длинную ленту режут на отрезки требуемой длины, для чего используют специальные отрезные станки. Типоразмер определяется шагом отрезки – 10 см.

Внимание! В марку ПБ не укладывается поперечная арматура. По сути, это конструкция балочного типа. Это дает возможность разрезать их поперек или под углом 45°. Из отрезков собираются перекрытия эркеров, создаются короткие перемычки. Добавим, что иногда маркировку ПБ видоизменяют как ППС. Это одно и то же.

Именно разная технология производства круглопустотных плит перекрытия позволяет различить их и по внешнему виду, а точнее, по качеству поверхностей. Так марка ПК регламентируется ГОСТом, в котором есть допущения по размерам и наличию трещин. Материал ПБ – это высококачественные изделия с точными параметрами и прямолинейными ровными поверхностями.

Сборные ребристые (П-образные) панели

Это совершенно другая марка, изделия которой от предыдущей отличаются разительно:

  • нет в конструкции продольных сквозных пустот;
  • толщина меньше;
  • снабжены двумя ребрами жесткости по краям.

Используют эти панели в качестве перекрытий зданий нежилого назначения и в качестве несущих конструкций парапетов и туннелей для прокладки по ним водопроводных и тепловых сетей. Несущая способность у них достаточно высокая, как и у марки ПК, но прочность на изгиб выше. К тому же такие панели стоят дешевле за счет меньшего расхода бетона.

Высокая прочность – отличительная черта ребристых плит:

Модельный ряд, представленный на современном рынке стройматериалов, достаточно широк. Классифицируется он по размерам изделий, где толщина – это или 30, или 40 см. Первые используются в основном в качестве перемычек между последним этажом и кровельной конструкцией. Нередко такие плиты выступают в качестве пола для чердака или кровли плоской крыши. Вторые устанавливают в качестве перекрытий на крупногабаритных объектах промышленного или коммерческого назначения.

Ширина сборных изделий марки ПРТ варьируется в диапазоне 1,5-3 метров (очень редко производители выпускают семиметровые изделия), длина имеет точные показатели: 6, 12 и 18 м. На фото ниже показана таблица, где обозначены виды и размеры плит перекрытия по ГОСТу.

№ п/п Изделие Размеры, см Масса, кг
длина ширина высота
Плиты ребристые
1 ПРТм-1 117 39 9 65
2 ПРТм-2 137 39 9 76
3 ПРТм-3 157 39 9 87
4 ПРТм-4 177 39 9 100
5 ПРТм-5 197 39 12 128
6 ПРТм-6 217 39 12 141
7 ПРТм-7 237 39 12 154
8 ПРТм-8 257 39 12 167
9 ПРТм-9 277 39 12 180
10 ПРТм-10 297 39 15 197
11 ПРТм-11 317 39 15 206
12 ПРТм-12 337 39 15 227
13 ПРТм-13 357 39 15 240

Сплошные доборные конструкции

Это небольшие по ширине изделия, которые выдерживают достаточно внушительные нагрузки: 1000-3000 кг/м². По сути, это не плитные панели, а перемычки. И применяют их чаще всего в многоэтажном строительстве. Длина изделий варьируется в диапазоне 1,8-5,0 м, толщина 12 или 16 см.

Высокопрочное перекрытие можно смонтировать из сплошных перемычек:

Высокая несущая способность, пожалуй, единственное преимущество. Что касается недостатков, то можно отметить:

  • низкие тепло- и звукоизоляционные качества, несравнимые с маркой ПК;
  • большой удельный вес, составляющий от 600 до 1500 кг при небольших габаритах;
  • большой расход бетонного раствора с учетом все тех же небольших габаритов, а соответственно высокая цена изделий.

Монолитные конструкции

Эта разновидность железобетонных плит перекрытия по своим характеристикам, положительным и отрицательным сторонам очень похожа на доборные элементы. Их обычно используют, при строительстве здания, перекрытие которого будет подвергаться серьезным нагрузкам. К примеру, будет производиться монтаж крупногабаритного тяжелого оборудования.

ВидеоВидео

Такие конструкции заливаются по месту на стройплощадке с укладкой армирующего пояса из стальной арматуры, количество и параметры которой определяются расчетами, связанными с несущей способностью перекрытия. Это удобно в том плане, что есть возможность залить перекрытие разнообразной конфигурации. И проблем в этом нет. Для заливки и формирования монолита используется опалубка.

Другие преимущества:

  • экономия средств на транспортировку;
  • возможность добавлять в бетонный раствор пластификаторы, добиваясь тем самым необходимых свойств, к примеру, повышенной влагостойкости, морозостойкости или сопротивляемости высоким температурам.

Монолитные конструкции считаются более прочными, чем все остальные плитные изделия. Но их себестоимость самая высокая за счет большого количества арматуры и бетона, за счет больших трудозатрат, связанных с обустройством опалубки, сборкой арматурного пояса, ухаживанием за залитым бетонным раствором. При этом монолитная конструкция долго набирает марочную прочность (до 28 дней), и это при благоприятных условиях высыхания. Поэтому использование таких конструкций только продлевает сроки строительства.

Разнообразие дает возможность выбирать те панели, которые подходят для строительства зданий с разными требованиями и по размерам, и по несущей способности сооружения. В частном домостроении используют только пустотелые изделия, которые и по цене ниже, и по прочности остальным не уступят.

сплошные, шатровые и пустотные, цены

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

  • 1П – однослойное железобетонное изделие – не более 12 см.
  • 2П – аналогично предыдущему, но толщина составляет уже 16.
  • 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
  • 2ПК – то же самое с сечением пустот до 14.
  • ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

  • ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
  • 51 – длина в дм, то есть 5,1 м.
  • 15 – ширина в дм – 1,5 м.
  • 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м2.

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

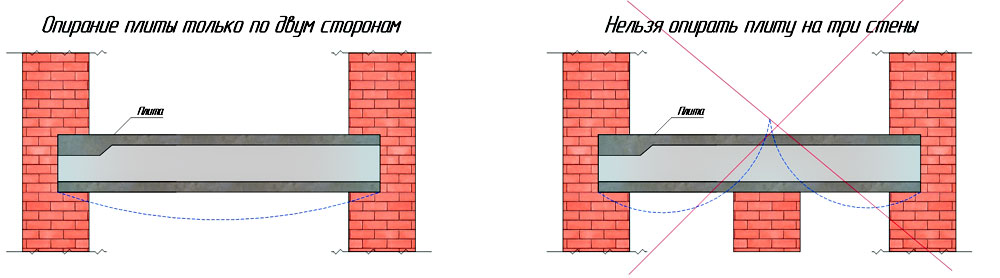

При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

Наименование Параметры, см Цена, рубли
ПК 21.10-8 210х100х22 2 800
ПК 21.12-8 210х120х22 3 100
ПК 25.10-8 250х100х22 3 300
ПК 25.12-8 250х100х22 3 700
ПК 30.10-8 300х100х22 3 600
ПК 30.12-8 300х120х22 4 000

размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

  • Нагружать перекрытие сразу после монтажа без бетонной стяжки.
  • Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
  • Упростить процесс транспортировки и монтажа.
  • Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

  • Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
  • Создание условий для проведения коммуникаций, что сокращает время на отделку.
  • Увеличение полезного объема сооружения.
  • Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м2.
  • AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировка на плите перекрытия

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

  • Буква «Л» – означает легкий бетон.
  • Буква «С» – плотный силикатный бетон.
  • Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

  • 10 – 990 мм;
  • 12 – 1190 мм;
  • 15 – 1490 мм;
  • 24 – 2380 мм;
  • 48 – 4780 мм;
  • 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Пустотные плиты с круглыми и вертикальными пустотами

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий

ПК

ПБ

Несущая способность, кгс/м2

Стандартная – 800

Более широкий диапазон – от 300 до 1600.

Максимальная длина, м

7,2

12

Марка бетона

М200-М400

М400-М500

Использование предварительно напряженной арматуры

При длине от 4,2 м.

Для всех конструкций вне зависимости от длины.

Вес пустотной плиты перекрытия

Более легкие – на 4-6% легче, чем ПБ.

Тяжелее ПК.

Качество поверхности

Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.

Минимальное количество дефектов, что позволяет экономить на отделочных работах.

Способы опирания

Выпускаются в нескольких видах:

  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.

Могут опираться только на 2 стороны.

Прочие важные особенности

  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.
  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Плиты перекрытия ПБ и ПК

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

  • На железобетон – 70 мм, максимум – 160 мм.
  • На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
  • На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
  • На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

  1. Очищение поверхности, куда будет уложена конструкция, от мусора.
  2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
  3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной постели для плиты

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

  • Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
  • Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

размеры перекрытия ЖБ, толщина покрытий днищ в панельном доме

Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства. Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.

Характеристика и виды

железобетонные плиты перекрытия

железобетонные плиты перекрытия

В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.

Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.

Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.

Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.

Какой состав мдф плиты можно прочесть из статьи.

К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы. Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.

Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.

Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.

ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.

На видео – размеры железобетонных плит перекрытия:

Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность. Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.

Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.

О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.

ЖБИ изделия могут быть представлены в следующем виде:

  1. Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м. балочные железобетонные плиты перекрытиябалочные железобетонные плиты перекрытия
  2. Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия. плитные железобетонные плиты перекрытияплитные железобетонные плиты перекрытия
  3. Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается. вкладышные железобетонные плиты перекрытиявкладышные железобетонные плиты перекрытия
  4. Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.

Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.

ребристые плиты перекрытия

ребристые плиты перекрытия

Размеры для перекрытий и днищ

ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.

О том как используется плита перекрытия пк 12 можно узнать в данной статье.

Таблица 1 – Коллекторные плиты днища КД

Наименование Длина, мм. Ширина, мм. Высота, мм.
КД-21 700 2080 140
КД-25 700 2080 140
КД-30 1600 2080 160
КД-36 2200 2080 160
КД-42 2800 2080 160

Стандартные

Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924.2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:

  • закладные изделия; закладные изделия плит перекрытия
  • выпуски арматуры; выпуски арматуры в плитахвыпуски арматуры в плитах
  • местные вырезы;
  • отверстия.

Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.

Как использовать плиты перекрытий железобетонные многопустотные описано в статье.

Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.

Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия. Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.

В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.

Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:

  • толщина – 220 и 260 мм;
  • длина – 4780 и 5680 мм;
  • диметр пустоты – 159 мм, 140 мм, 127 мм.

Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.

О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.

Таблица 2 – Виды и стандартные размеры ЖБИ панелей

Марка Структура Диаметр пустот Толщина, м Длина, м Ширина, м
Сплошная однослойная _ 1,2 3-3,6 4
Сплошная однослойная _ 1,6 2,4-6 1,2-6
1ПК Круглые пустоты 1,6 2,2 7,2 3,6
2ПК Круглые пустоты 1,4 2,2 1,7-6 1,2-6
ПБ Многопустотные _ 2,2 2,5 1

Стоимость

Цена представленной продукции также зависит от такого параметра, как размер.

Таблица 3 – Стоимость железобетонных перекрытий

Марка Длина, м Ширина, м Высота, м Цена, рубли
ПК 17-10,8 1,68 9,9 0,22 2 580
ПК 39-12,8 3,88 1,2 0,22 7 150
ПК 458-15,8 5,78 1,6 0,22 13 280
ПК 66-15,8 6,58 1,6 0,22 18 760
ПК 79-15,8 7,88 3,6 0,22 26 950
ПК 89-12,8 8,88 6 0,22 39 330

Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности. Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.

размеры и разновидности, плюсы и минусы

Дата: 22 января 2018

Просмотров: 2671

Коментариев: 0

Сборные плиты перекрытияСборные плиты перекрытия

Процесс возведения зданий неразрывно связан с установкой перекрытий. Они разделяют строение на функциональные зоны по вертикали и обустраиваются между этажами, а также над подвальной частью здания. Сборные железобетонные плиты пользуются повышенной популярностью как у начинающих застройщиков, так и у профессиональных строителей благодаря прочности, долговечности и надежности. Они обладают серьезными достоинствами и, одновременно, имеют некоторые недостатки. Остановимся на разновидностях железобетонных плит, разберемся с технологией установки.

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

  • длина – 2,5–12 м;
  • ширина – 1–1,5 м;
  • толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Они обладают относительно низкой стоимостью и легкостью монтажа, что привлекает внимание строителейОни обладают относительно низкой стоимостью и легкостью монтажа, что привлекает внимание строителей

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

  • цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;
  • пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
  • шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

  • сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
  • вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Чтобы установить железобетонную плиту, необходимо соблюдать правила и нормы, что позволит использовать конструкции на протяжении длительного срокаЧтобы установить железобетонную плиту, необходимо соблюдать правила и нормы, что позволит использовать конструкции на протяжении длительного срока

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Сборные плиты перекрытия – плюсы и минусы

Панели, изготовленные на предприятиях сборного железобетона, являются одним из наиболее распространенных видов продукции для сооружения перекрытий.

Они привлекают застройщиков множеством достоинств:

  • приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
  • возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
  • долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
  • надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
  • повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
  • шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
  • пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

  • необходимость использования грузоподъемного оборудования;
  • наличие пространства между панелями, которое необходимо герметизировать;
  • недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Их широкое применение, практичность и приемлемая цена не остаются незамеченными в наши дниИх широкое применение, практичность и приемлемая цена не остаются незамеченными в наши дни

Железобетонным изделиям отводится особое место в строительном мире

Железобетонные сборные перекрытия – общая информация по монтажу

При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:

  • укладку панелей с минимальным зазором между боковыми поверхностями;
  • прочность соединения панелей анкерами;
  • выравнивание уровня опорной поверхности по периметру капитальных стен;
  • контроль правильности монтажа на стены и обеспечение горизонтальности;
  • возведение внутренних перегородок после завершения монтажа.

Сооружение кольцевого армопояса позволяет равномерно распределить нагрузки на несущие стены, повысить жесткость коробки и избежать появления трещин. Он выполняется по контуру несущих стен из бетона, усиленного стальной арматурой. На прочность перекрытия влияет также размер опорной поверхности.

Ширина опирания зависит от материала стен и составляет:

  • для панельных конструкций – 10 см;
  • для опор из кирпича и пористого бетона – 12 см;
  • для внешних несущих стен здания – 25 см.

При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.

Для частного строительства с небольшим количеством этажей производят более легкий вариант таких конструкцийДля частного строительства с небольшим количеством этажей производят более легкий вариант таких конструкций

Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве

Допускаются следующие варианты установки:

  • на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
  • на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.

Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:

  • опирание панелей по контуру строения длинными сторонами;
  • установка плит на три опорные поверхности, расположенные параллельно;
  • монтаж изделий на торцевые плоскости двух стен с консольным выносом;
  • опирание панелей на торцы отдельно расположенных колонн;
  • защемление опорных поверхностей с одной или двух сторон.

Сооружая сборные железобетонные перекрытия, важно определиться с методом монтажа и соблюдать технологические рекомендации. Это позволит избежать ошибок.

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

  • автокран с грузоподъемностью, соответствующей массе панелей;
Монолитные перекрытия могут использовать в качестве опоры не только стены, но и колонныМонолитные перекрытия могут использовать в качестве опоры не только стены, но и колонны

Они равномерно давят на стены, не требуют использования спецтехники

  • стропы, которые соответствуют массе изделий, а также шнур-причалка;
  • строительные леса для выполнения высотных работ;
  • стальные анкеры для крепления панелей после установки;
  • лом, облегчающий корректировку положения панелей при монтаже;
  • отвес и мерительный инструмент для проверки правильности монтажа изделий.

Необходимо своевременно подготовить раствор цемента, который потребуется для устранения возникших при монтаже зазоров. При выполнении монтажных работ обращайте внимание на соблюдение ширины опорной поверхности.

Соблюдайте следующую последовательность операций:

  1. Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
  2. Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
  3. Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
  4. Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
  5. Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Важно соблюдать данные рекомендации при осуществлении работ по монтажу.

Заключение

Сборные железобетонные плиты – важный конструктивный элемент здания, превосходящий по эксплуатационным характеристикам цельные изделия. Они широко используются при возведении многоэтажных зданий, а также при строительстве малоэтажных объектов. Для обеспечения требуемой прочности перекрытия, необходимо определиться с видом используемых плит, изучить рекомендации по монтажу и ознакомиться с технологией. Несмотря на кажущуюся простоту процесса, целесообразно доверить выполнение монтажных работ опытным строителям.

Филонцев Виктор НиколаевичФилонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

строительных чертежей. Раздел B: Бетонные конструкции

Чертежи строительных норм. Раздел B: Бетонная конструкция

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны поддерживаться усиленными бетонные ленточные фундаменты.Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.куда в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 футов 6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной.Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор минимальное армирование должно состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках.Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко снесет их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы не допускать подъема.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемый минимум армирования для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма в углах по вертикали.
    2. Прутки диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. блоки 4 дюйма 1 бар
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других.Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные опоры для блочной кладки

Эта железобетонная опора монолитно построена с плита перекрытия.Состоит из серии утолщений плит под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рис. B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками.Плита строится на хорошо утрамбованном гранулированном заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия перекрытия

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный армирование должно быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство усиления для подвесных плит

Арматура должна быть согнута и закреплена опытными мастерами.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Арматура должна быть согнута и закреплена опытными мастерами. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Арматура должна быть согнута и закреплена опытными мастерами.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G


.

Причины чрезмерных прогибов железобетонных плит

Прогиб железобетонных плит допустим до определенного предела, установленного применимыми кодами, такими как коды ACI, IS и Euro. Эти коды указывают допустимую величину отклонения.

Превышение предела прогиба может привести к ряду проблем, например, эстетическим проблемам, жильцам будет неудобно жить в здании, в перегородках могут образоваться трещины, а иногда и возникать неисправности дверей и окон.

Чрезмерные прогибы железобетонных плит могут привести к тому, что соседний балкон отклонится внутрь. Это серьезно проблематично и неприемлемо, потому что дождевая вода, упавшая на балкон, будет перемещаться внутрь здания и может повредить его содержимое. Это один из важнейших факторов, делающих существенным предотвращение чрезмерного прогиба железобетонной плиты.

Существуют различные причины, которые приводят к чрезмерным прогибам в железобетонных плитах, и возможно, что один единственный фактор или их комбинация приведет к прогибу, превышающему ограничения.

Лучший способ избежать чрезмерного прогиба — это понять причину проблем, которые будут объяснены в следующих разделах, и только затем указать правильные решения.

Рис.1: Прогиб в железобетонной плите

Причины чрезмерных прогибов железобетонных перекрытий

Ниже приведены различные причины чрезмерного прогиба плит RCC:

  • Расчет железобетонной плиты
  • Свойства материала, используемого в железобетонной плите
  • Строительство железобетонной плиты
  • Изменить функцию железобетонной плиты
  • Условия окружающей среды

Расчет железобетонных перекрытий

По большому счету, как толщина железобетонной плиты, так и степень армирования плиты являются частыми причинами, которые могут привести к чрезмерному прогибу.

Выбор небольшой толщины плиты может быть подходящим с точки зрения прочности, но в большинстве случаев приводит к чрезмерному прогибу, и из-за этой проблемы применимые нормы, такие как Кодекс ACI, рекомендуют минимальную толщину плиты, чтобы удерживать прогиб в приемлемых пределах.

Точно так же, если вычисленная степень армирования мала, то довольно скоро она уступит место, и, следовательно, жесткость плиты на изгиб существенно снизится, и, наконец, прогиб плиты будет довольно большим.

Рис.2: Детали железобетонных плит

Свойства материалов, используемых в железобетонных плитах

Сообщается, что, если материалы, используемые в конструкции плиты, испытывают аномальную усадку и ползучесть, это будет одним из факторов, вызывающих огромный прогиб.

Иногда при использовании высокопрочного бетона образуется большая усадка, которая, вероятно, является частью большого прогиба.

Следует сказать, что реакции щелочных заполнителей также оказывают пагубное влияние на прогиб железобетонной плиты, поскольку они приводят к образованию трещин, которые в конечном итоге снижают жесткость на изгиб и, следовательно, увеличивают прогиб.

Строительство железобетонных перекрытий

Есть несколько аспектов конструкции, которые могут вызвать чрезмерный прогиб, если она построена неправильно.

Например, когда большие панели и консоли не изгибаются должным образом во время строительства, они будут испытывать большие прогибы.

Если отверждение не будет проведено надлежащим образом, плита не сможет набрать необходимую прочность и, следовательно, сильно прогнется.

Вероятно, что верхняя арматура в плите во время строительства разрушается в результате работы. Это уменьшает эффективную глубину, и, следовательно, улучшение жесткости на изгиб, обеспечиваемое непрерывностью арматуры на опорах, будет существенно снижено.

Плита

RCC на начальном этапе эксплуатации может в значительной степени треснуть, а ее жесткость снижается в основном из-за строительных нагрузок, создаваемых складскими материалами или подпорками.Если плита поддерживается подпорками во время строительства, а стойка закреплена на плите с недостаточной площадью для предотвращения оседания грунта, то движение стойки к земле вызывает прогиб плиты.

Стоит отметить, что прогиб из-за уменьшения эффективной глубины верхнего армирования в значительной степени обычен, и сообщается, что уменьшение эффективной глубины с 20 см до 17 см может снизить жесткость на изгиб более чем на 20%.

Следовательно, важно обращать внимание на нагрузки конструкции, поскольку они могут существенно повлиять на прогиб элемента, если с ним не обращаться должным образом.

Изменение функции железобетонных плит

Железобетонная плита обычно проектируется для определенной цели, и функция, для которой проверяется прочность и пригодность элементов, известна.

Однако, когда функция плиты изменяется и прикладываемые нагрузки увеличиваются, особенно постоянные нагрузки, тогда плита может сильно прогибаться.

Условия окружающей среды железобетонных плит

Если железобетонная плита подвергается воздействию условий окружающей среды, таких как колебания температуры, которые могут создавать температурный градиент, то плита может неожиданно прогнуться.

Подробнее:

Как контролировать прогиб железобетонных балок и перекрытий?

Факторы, влияющие на прогиб железобетонных балок и перекрытий

Строительные меры и материалы для уменьшения прогиба бетонных балок и плит

Максимальный прогиб железобетонных балок и перекрытий

.
Размеры железобетонных перекрытий: Железобетонные плиты перекрытия: виды, размеры, характеристики

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
