Сборные плиты покрытия: Сборные перекрытия

размеры и разновидности, плюсы и минусы

Дата: 22 января 2018

Просмотров: 3864

Содержание

• Плиты перекрытия сборные железобетонные – размеры и разновидности
• Сборные плиты перекрытия – плюсы и минусы
• Железобетонные сборные перекрытия – общая информация по монтажу
• Сборные железобетонные плиты – технология установки
• Заключение

Процесс возведения зданий неразрывно связан с установкой перекрытий. Они разделяют строение на функциональные зоны по вертикали и обустраиваются между этажами, а также над подвальной частью здания. Сборные железобетонные плиты пользуются повышенной популярностью как у начинающих застройщиков, так и у профессиональных строителей благодаря прочности, долговечности и надежности. Они обладают серьезными достоинствами и, одновременно, имеют некоторые недостатки. Остановимся на разновидностях железобетонных плит, разберемся с технологией установки.

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

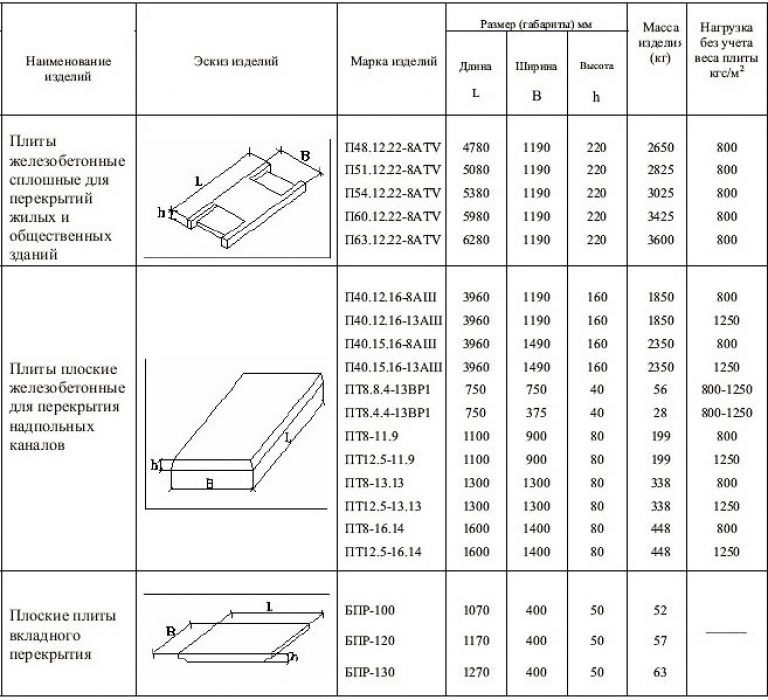

Размеры изделий стандартизированы и составляют:

• длина – 2,5–12 м;
• ширина – 1–1,5 м;
• толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

• цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;
• пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
• шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

• сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
• вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Сборные плиты перекрытия – плюсы и минусы

Панели, изготовленные на предприятиях сборного железобетона, являются одним из наиболее распространенных видов продукции для сооружения перекрытий.

Они привлекают застройщиков множеством достоинств:

• приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
• возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
• долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
• надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
• повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
• шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
• пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

• необходимость использования грузоподъемного оборудования;
• наличие пространства между панелями, которое необходимо герметизировать;
• недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Железобетонные сборные перекрытия – общая информация по монтажу

При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:

• укладку панелей с минимальным зазором между боковыми поверхностями;
• прочность соединения панелей анкерами;
• выравнивание уровня опорной поверхности по периметру капитальных стен;
• контроль правильности монтажа на стены и обеспечение горизонтальности;
• возведение внутренних перегородок после завершения монтажа.

Сооружение кольцевого армопояса позволяет равномерно распределить нагрузки на несущие стены, повысить жесткость коробки и избежать появления трещин. Он выполняется по контуру несущих стен из бетона, усиленного стальной арматурой. На прочность перекрытия влияет также размер опорной поверхности.

Ширина опирания зависит от материала стен и составляет:

• для панельных конструкций – 10 см;
• для опор из кирпича и пористого бетона – 12 см;
• для внешних несущих стен здания – 25 см.

При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.

Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве

Допускаются следующие варианты установки:

• на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
• на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.

Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:

• опирание панелей по контуру строения длинными сторонами;
• установка плит на три опорные поверхности, расположенные параллельно;
• монтаж изделий на торцевые плоскости двух стен с консольным выносом;
• опирание панелей на торцы отдельно расположенных колонн;
• защемление опорных поверхностей с одной или двух сторон.

Сооружая сборные железобетонные перекрытия, важно определиться с методом монтажа и соблюдать технологические рекомендации. Это позволит избежать ошибок.

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

• автокран с грузоподъемностью, соответствующей массе панелей;

Они равномерно давят на стены, не требуют использования спецтехники

• стропы, которые соответствуют массе изделий, а также шнур-причалка;
• строительные леса для выполнения высотных работ;
• стальные анкеры для крепления панелей после установки;
• лом, облегчающий корректировку положения панелей при монтаже;
• отвес и мерительный инструмент для проверки правильности монтажа изделий.

Необходимо своевременно подготовить раствор цемента, который потребуется для устранения возникших при монтаже зазоров. При выполнении монтажных работ обращайте внимание на соблюдение ширины опорной поверхности.

Соблюдайте следующую последовательность операций:

1. Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
2. Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
3. Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
4. Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
5. Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Важно соблюдать данные рекомендации при осуществлении работ по монтажу.

Заключение

Сборные железобетонные плиты — важный конструктивный элемент здания, превосходящий по эксплуатационным характеристикам цельные изделия. Они широко используются при возведении многоэтажных зданий, а также при строительстве малоэтажных объектов. Для обеспечения требуемой прочности перекрытия, необходимо определиться с видом используемых плит, изучить рекомендации по монтажу и ознакомиться с технологией. Несмотря на кажущуюся простоту процесса, целесообразно доверить выполнение монтажных работ опытным строителям.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
