Сплошная обрешетка из досок: Сплошная обрешетка: однослойная, двойная, особенности устройства

Сплошная обрешетка: однослойная, двойная, особенности устройства

• Виды обрешеток
• Как делать сплошную обрешетку из различных материалов
• Устройство однослойного настила
• Как монтируют двойную обрешетку
•  Как проверить качество конструкции

Любому застройщику, имеющему отношение к устройству кровли, хорошо известно, что одним из важнейших элементов всей конструкции считается обрешетка, набитая на стропила. Поэтому так важно понять, что такое стропила и обрешетка, разновидности и особенности устройства для разных кровельных покрытий.

Непосредственно обрешетник – это конструкция из досок, фанеры либо брусьев, набитых на стропила. Именно на него приходится основная нагрузка, создаваемая кровельным покрытием.

Особо нужно отметить такой важный аспект устройства обрешётки крыши, как гидроизоляция. Гидроизолирующий слой из стандартного рубероида или современных мембран укладывают поверх стропил. Для крепления изоляции используют строительный степлер.

Виды обрешеток ↑

Конструкция обрешетки зависит от используемого кровельного материала. Различают два варианта исполнения:

• Сплошная обрешетка. Шаг брусьев в данной конструкции не может превышать 1 мм. Данная конструкция подходит в качестве основы под мягкую кровлю (битумную черепицу или рулонную), плоский шифер. Чтобы повысить надежность кровли, ее устанавливают помимо скатов и по свесам карниза, на коньке, ендова, а также на других местах, где пересекаются и состыковываются скаты.
• Разреженная обрешетка. В таком настиле брусья устанавливают с определенным шагом, обычно он варьируется в пределах от 0,2 до 0,25 м . Ее используют под натуральную черепицу, волнистый шифер и кровлю из металла.

Сплошная обрешетка из досок либо фанеры (ОСП) бывает двух видов.

• Однослойная. Элементы в таком настиле укладывают сразу на стропила, расположив их параллельно коньку. Этот тип основания под кровлю используется редко, преимущественно под рубероид.
• Двойная. В этом настиле сочетаются два слоя, причем необязательно, чтобы это был один и тот же материал.

• Первый – рабочий. Это по сути разреженная обрешетка из брусьев, уложенных вразгон. Установку направляющих облегчает шаблон для обрешетки, так называемая лощадка. Его можно купить готовым или сделать самому.
• Второй слой, выложенный на первый, уже сплошной. Для него подойдут доски (тис), ОСП либо фанера. Двуслойный сплошной обрешетник имеет явные преимущества. Прежде всего он позволяет сформировать вентзазор под настилом, а также уложить между стропилами утеплитель. Вот почему подобную конструкцию можно укладывать под любую современную битумную кровлю, включая гибкую черепиц

Как делать сплошную обрешетку из различных материалов ↑

Устройство однослойного настила ↑

Однослойную обрешётку укладывают прямо на стропила, без использования каких-либо дополнительных элементов. Такой настил обычно используют при бюджетном строительстве при устройстве холодной кровли, скажем, из рубероида.

Настил из досок

Сплошной одинарный настил рекомендуется настилать из шпунтованных досок либо теса. Их просто набивают поперек стропил. Необрезные для этого варианта не подходят, поскольку имеющиеся на них неровности могут «сыграть злую шутку» с некоторыми кровельными покрытиями, скажем, с мягкой кровлей. Это не только отрицательно скажется на декоративности кровли, но также на ее влагоизоляционных характеристиках.

Доски в сплошном каркасе:

• не должны иметь сучков, быть совершенно гладкими,
• размеры: по ширине – минимум 10, максимум 14 см, по толщине – минимум 2, максимум 3,7 см (причем толщину выбирают, взяв за основу шаг стропил),
• уровень влажности не должен превышать 20%. Дело в том, что сырая обрешетка начнет рассыхаться, и элементы крепления после этого выпадут из нее. Более того, битумные материалы на сыром настиле служат намного меньше,
• доски необходимо обработать антисептиками, чтобы предотвратить гнилостные процессы, появление жучков-древоточцев, образование грибка,
• при монтаже такого настила, элементы фиксируют поверх стропил в направлении параллельном коньку.
• на сторонах доски при короблении формируются вогнутый лоток и выпуклость. Элементы конструкции должны быть настланы лотками наверх. После этого, если вода по какой-то причине просочится через кровлю, то, попав в лоток, она по карнизу стечет наружу и таким образом не попадет подкровельное пространство.

Монтажные работы проводят, начав от свеса, то есть снизу вверх. По длине доски стыкуют на стропилах. Метизы забивают ближе к кромкам. Шляпки крепежных элементов при этом необходимо ненамного утопить в основе. Соседние элементы по высоте нежелательно укладывать впритык – лучше оставить крошечный зазор. Это позволит нивелировать тепловые деформации древесины, вызванные колебаниями влажности или температуры.

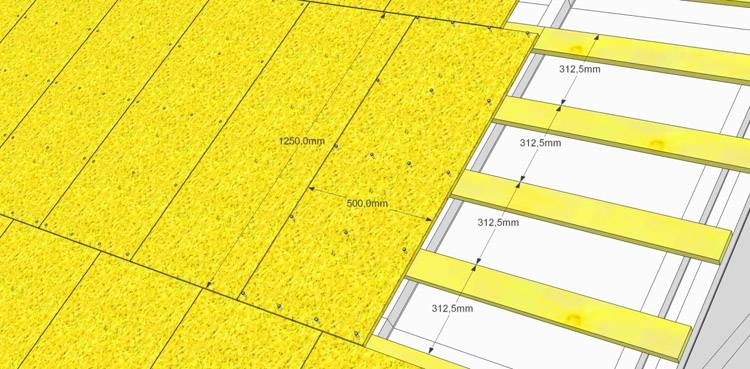

Обрешетка крыши из ОСП либо фанеры

При устройстве обрешетки можно использовать не только доски, но также щитовые материалы. Некоторые марки фанеры (ОСП) отличают гибкость и высокая влагостойкость, которые являются залогом долгой службы настила на кровле.

Применение щитовых материалов сокращает время монтажа настила и позволяет получить абсолютно ровное основание под мягкую черепицу либо рулонные материалы.

Щитовые материалы должны иметь:

• высокую влагостойкость. В качестве основы под кровельное покрытие подойдут, к примеру, влагостойкие щиты ОСП-3 либо фанеры (ФСФ),
• толщину щита (0,9–2,7 см) выбирают, взяв за основу шаг стропил,
• щиты необходимо пропитать антисептиком, так как хотя используемые марки материала и влагостойкие, однако длительное воздействие влаги может повлиять на их устойчивость. Поэтому дополнительная защита настила от влаги не помешает: рекомендуется покрывать его гидроизоляционными материалами.

Листы щитового материала устанавливают на стропила, расположив их по длине параллельно коньку. Листы укладывают вразбежку, следуя шахматному порядку. Таким образом стыковочные швы в соседних рядах не совпадают. К тому же, между ними оставляют зазор. Обычно 2 мм достаточно, чтобы в случае набора влаги щиты не вспучились. Однако при проведении монтажных работ при минусовой температуре зазор нужно увеличить еще на 1 мм, что позволит компенсировать их расширение летом при нагревании.

Для крепления щитов необходимы саморезы либо ершеные гвозди, которые фиксируют со следующим шагом:

• стропила – 0,3 м;
• торцевые соединения – 0,15 м;
• края – 0,1 м.

Как монтируют двойную обрешетку ↑

Сплошной двойной каркас – двухъярусная конструкция, где:

• первый слой, выполненный из досок, выложен разреженно,
• второй – выполнен сплошным настилом. Для него используют доски, щиты OSB или фанеру.

Настил собирают либо исключительно из досок (временами – из брусков), либо комбинированно – в сочетании досок с фанерой либо OSB .

Настил, выполненный из досок

И первый, и второй слой такой конструкции выложен исключительно из досок:

• пиломатериал в разреженном слое должен иметь толщину не меньше 2,5 см и ширину – 10-14 см. Доски иногда заменяют на бруски, имеющие сечение 5 на 5 см либо 3 на 7 см,
• толщина досок в сплошном слое должна составлять от 2 до 2,5 см и ширину в пределах 5-7,
• материалы предварительно обрабатывают антисептиками.

Монтаж обрешетника этого типа несложен. Выполняют его в следующем порядке:

• Для монтажа разреженной обрешетки доски ( бруски) закрепляют параллельно коньку выбрав шаг порядка 20–30 см. Такого расстояния достаточно, чтобы исключить изгибание досок в сплошном слое.
• На разреженный настил по диагонали набивают доски сплошного о слоя, сохранив между ними зазор, не превышающий 3 мм. Он позволит нивелировать температурные деформации древесины. Монтаж выполняют, начав от конька и далее в сторону карниза

На основание этого вида, как правило, настилают рубероид.

Устройство комбинированной обрешётки крыши своими руками



Традиционно комбинированную конструкцию собирают следующим образом:

• Параллельно коньку вразрядку крепят доски ( брусья) и затем на них – фанеру либо ОСП. Такая технология обычно используется при строительстве холодного чердака.
• Если же чердак нужно утеплить, то необходим другой тип обрешетки. Этот вариант несколько сложнее. Сначала вдоль стропил набивается контробрешетка, а поверх уложенных брусков , теперь уже перпендикулярно стропилам – монтируют первый слой обрешётки. Доски фиксируют на гвозди либо саморезы с перерывом в 0,2–0,30 м.
• Завершает конструкцию сплошной слой, выложенный из фанеры либо ОСП. Материал располагают параллельно коньку, разместив длинной стороной перпендикулярно стропилам.
• Укладку выполняют с разбивкой стыков, не забывая о необходимости компенсационного зазора в пару мм. Крепление щитов на каждом из стропил производят при помощи анодированных саморезов либо ершеных гвоздей с шагом в 0,3 м. Кромки фанеры (ОСП) должны прийтись на опоры. Крепление на этом участке выполняют в два раза меньшим шагом.
• Наличие контробрешетки, между щитовым настилом и гидроизоляционным слоем позволяет сформировать вентзазор.
  Более того, с ее помощью фиксируют гидроизолирующую пленку, уложенную на теплоизоляцию.

Требования к используемым материалам:

• контробрешетка: используют ровные бруски, имеющие сечение 2,5 на 3 см либо 5 на 5 см,
• первый слой, разреженный: доска на обрешетку крыши имеет толщину – 2,5 и ширину – 10-14 см,
• щитовой материал : толщина – в пределах 0,9 и 1,2 см.

Все материалы следует предварительно обработать антисептирующими средствами.

Чтобы лучше разобраться с нюансами технологии, посмотрите, как сделать обрешетку крыши под мягкую кровлю, на видео.

  ↑Как проверить качество конструкции

Нужно отметить, что погрешности при укладке сплошной обрешетки могут оказаться фатальными для эксплуатации кровельной конструкции.

Качественно устроенная обрешетка:

• не может прогибаться под тяжестью человека. Иначе монтаж кровли и проведение ремонтных работ в будущем будет проблематичным;
• в ней отсутствуют щели, не считая допустимых компенсационных. Для случаев, когда не удается их избежать, просветы рекомендуется перекрывать полосками из кровельной жести;
• отличается гладкой поверхностью. Неутопленные гвозди или торчащие сучки могут прорвать кровельное покрытие из битумного материала;
• закругленные рубанком торцы пиломатериалов. Это позволит предупредить разрывы и протирания битумных мягких материалов на местах, где они будут через них впоследствии перегибаться;
• использованные пиломатериалы должны быть непременно сухими и покрыты антисептиками.

© 2023 stylekrov.ru

Сплошная обрешетка кровли — устройство: как сделать расчет конструкции, как выбрать доску, фотографии и видео

Содержание статьи:

1. Типы обрешеток
2. Обрешетка для рулонных материалов
3. Для черепицы
4. Для стальной кровли
5. Для мягкой черепицы
6. Для шифера

Всем застройщикам, работающим с устройством кровли для дома, известно, что обрешетка – очень важный элемент всей конструкции. Поэтому важно разобраться с тем, что собой представляет обрешетка, а также как сделать обрешетку крыши при помощи собственных сил.

Непосредственно обрешетка является конструкцией из укрепленных на стропилах досок или брусьев и расположенных перпендикулярно ногам стропил.

Именно на этот элемент осуществляется основная нагрузка от кровельного покрытия, которая передается на стропила и далее на несущие элементы.

Для того чтобы выполнить устройство обрешетки кровли, применяется следующий ряд материалов:

Типы обрешеток

Исходя из материала для кровли, предназначенного для монтажа конкретной крыши, принято использовать один из двух типов обрешетки, к которым относятся:

• Разреженная обрешетка, шаг расположения частей на которой может быть различным. Применяется этот тип в том случае, когда покрытием кровли служит шифер, керамическая или металлочерепица.
• Сплошная обрешетка кровли. Основу ее составляют доски с шагом не более одного сантиметра или фанера. Этот тип обрешетки принято использовать в том случае, когда кровельным покрытием выступает мягкая черепица, плоский шифер, мягкий шифер или любой из рулонных материалов. Более того, монтировать сплошную обрешетку необходимо на сложных участках кровли, то есть в районе дымоходной трубы, по кровельным карнизам, а также в ендовах, разжелобках, на коньке и т.п.

Согласно способу установки выделяют следующие виды обрешетки:

• Однослойная обрешетка. Элементы конструкции устанавливаются на стропила горизонтальным образом, а доски укладывают параллельно кровельному коньку.
• Двухслойная обрешетка. В этом случае будет оборудован второй слой, который настилается на первый. Он может состоять из теса или брусьев, укладываемых от конька по направлению свеса. Иногда укладка выполняется горизонтально.

Также нельзя не упомянуть о таком важном элементе обрешетки, как гидроизоляция, которая укладывается поверх стропил. Она может быть представлена как стандартным рубероидом, так и современными материалами мембранного типа. Крепление слоя гидроизоляции к стропильным ногам осуществляется строительным степлером.

Необходимо также не забыть выполнить такую процедуру, как расчет обрешетки крыши, то есть рассчитать ее площадь и, соответственно, площадь предназначенного для укладки кровельного покрытия.

Обрешетка для рулонных материалов

Как было сказано выше, рулонные материалы предполагают наличие сплошной обрешетки в системе кровли.

Материалом здесь выступает доска для обрешетки крыши, лучше всего шпунтованная. Доски первого слоя монтируются по принципу в разрядку, а уже во втором укладываются плотно друг к другу.

Чтобы оборудовать второй слой обрешетки, необходимо применять рейки из дерева, которые должны быть уложены под углом в 45 градусов относительно первого слоя.

Нормы оборудования обрешетки в этом случае следующие:

• строительные доски следует обработать антисептиком;
• после укладки нужно удостовериться, что доски нигде не провисают, нет бугров и выделяющихся шляпок гвоздей;
• хорошо выполненная обрешетка должна выдерживать вес проходящего по ней человека;
• для устройства настила применяются доски, имеющие ширину 100 – 150 миллиметров и толщину минимум 250 миллиметров. Доски с большими параметрами использовать не рекомендуется;
• категорически запрещается обустраивать обрешетку недостаточно высушенными досками;
• будет правильно, если стыки досок на стропильных ногах будут располагаться в шахматном порядке;
• вбивать гвозди нужно по краям досок, при этом их шляпки должны глубоко уходить в древесину.

Для черепицы

Для того чтобы смонтировать обрешетку для популярной сегодня металлочерепицы, необходимо предварительно оборудовать решетчатый каркас.

Брус под обрешетку для металлочерепицы должен применяться с сечением 50×50 миллиметров.

Шаг брусьев обычно зависит от используемого типа металлочерепицы. К примеру, в случае, если кровельным покрытием выступает металлочерепица Монтеррей, то шаг досок должен иметь значение, равное 350 миллиметрам. Но зазор между двумя первыми досками, расположенными в районе карниза, должен быть меньше – 200 – 250 миллиметров.

При оборудовании обрешетки для металлочерепицы оптимальным решением станет применение качественной калиброванной доски.

Для стальной кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Процесс оборудования обрешетки для стальной кровли также имеет некоторые свои особенности.

Обрешетка в данном случае может быть разреженной и состоять из досок или брусков, имеющих толщину 50 миллиметров, или сплошной, выполненной при помощи досок в 30 миллиметров толщиной.

Укладывать листы стали необходимо на гладкую, без углублений и выступов обрешетку, поскольку даже, казалось бы, незначительный прогиб может ослабить важные фальцевые крепления.

Для мягкой черепицы

Это кровельное покрытие также требует установки гладкого и ровного основания, материал не должен перегибаться или перетираться. Для такого монтажа также имеются свои нюансы.

Строительство должна предшествовать установка каркаса из брусков в виде решетки. Основу второго слоя, укладываемого на уже готовый решетчатый каркас, составляет кровельная фанера, которая предварительно должна быть обработана специальной смесью с гидроизолирующими свойствами.

Монтаж обрешетки крыши, смотрите на видео:

Для шифера

Укладка основания для этого кровельного материала предполагает вариант устройства или одинарной, или двойной обрешетки. Для первого случая доски должны лежать параллельно кровельному коньку и фиксироваться на стропильных ногах.

Если шифер применяется стандартный (волнистый), шаг брусков должен быть равен 0,5 метра, а сечение бруса должно составлять 50×50 миллиметров.

Важно помнить, что при обустройстве обрешетки для шифера каждый его лист должен опираться на три бруска. Четные бруски ряда при этом должен иметь немного большую, приблизительно на 30 миллиметров, толщину, чем нечетные. Так нахлест элементов материала выйдет более плотным, а нагрузка на листы распределится более равномерно.

Так, можно сделать вывод, что устройство обрешетки под шифер – процесс не слишком сложный, однако от грамотности и качества его выполнения во многом зависит дальнейшая эксплуатация как кровельного покрытия, так и всей кровли в целом.

При желании более подробные данные об устройстве сплошной обрешетки с фото и видео всех работ можно легко найти в Интернете.
