обзор возможностей и настройка / Комфортный дом и бытовая техника / iXBT Live
Программируемая розетка с таймером это самый простой способ автоматизировать процесс включения или отключения необходимого устройства, без излишних заморочек. Понадобиться такая розетка может в самых разных случаях: включение полива или освещения по расписанию, запуск бытовых или отопительных приборов и т.д.
Мне же понадобился таймер для водонагревателя. Переехав на новую квартиру, я обнаружил, что в ней установлен двухтарифный счетчик. В ночное время электроэнергия стоит существенно дешевле, а значит есть возможность сэкономить. Та же стиралка умеет делать отложенный старт, а вот для бойлера понадобился таймер. Выбор пал на KWE-TM02, где понравился крупный информативный экран и возможность запрограммировать до 10 различных таймеров.
видео версия обзора
Мой водонагреватель потребляет 2,2 кВт⋅ч, поэтому и розетка с таймером должна соответствовать этим параметрам.
На коробке видим технические характеристики:
- Напряжение: 230V
- Ток: 16А
- Мощность: 3680W
- Диапазон рабочих температур: от -10 до +40 °C
- Точность: +- 1 минута в месяц
- Аккумулятор: NIMH 1,2V (более 100 часов)
Также перечисленны основные особенности, а именно: установка до 10 таймеров, возможность задать время и дни недели, 12\24 часовая система на выбор, встроенный аккумулятор, бесшумная работа.
Внутри расположен таймер и подробная инструкция.
Инструкция на английском языке, поэтому у некоторых может возникнуть сложности с настройкой. Я дальше опишу как настраивать таймер и какая кнопка за что отвечает.
А пока давайте посмотрим на устройство. Работает таким образом: вы подключаете его в розетку с питанием, а непосредственно к таймеру подключаете тот прибор, которым хотите управлять.
Ниже расположены 8 кнопок для управления и настройки, а также светодиодный индикатор и углубленная кнопка сброса. Возможно при распаковке вы увидите, что экран не горит. Нужно просто включить таймер в розетку и подождать пока его аккумулятор подзарядится. Если и это не поможет, то нажмите кнопку «reset».
Розетка глубокая, с заземлением.
Вид с обратной стороны. Примечательно, что на самом устройстве заявлена поддержка 230V/16А, в то время как на вилке и розетке есть отметки 250V/16А. Но возможно так и нужно маркировать, т.к вилка с розеткой и сам таймер могут иметь различные характеристики.
Далее посмотрим на внутренний мир. Все-таки водонагреватель это сильный потребитель и просто верить надписям на коробке я бы не стал. Разобрав корпус убедился, что сечение проводов нормальное, а соединение с контактной площадкой осуществляется при помощи пайки.
Электромагнитное реле SHENGHAIWEI jqc-3ff-1a-24vdc, по указанным на нем параметрам нам подходит.
Также можем рассмотреть конденсатор MKP X2 от YC (желтый), и пару электролитических конденсаторов CD 110 от Hengxing (черные). Маленькая зеленая «таблетка» это наш NIMH аккумулятор.
Ну и еще пара неподписанных компонентов.
Далее небольшая инструкция по настройке, а также обзор возможностей. В первую очередь нам нужно настроить текущее время. Для этого нажимаем кнопку clock (часы) и удерживая ее, нажимаем на кнопку minute (минута) — будут меняться минуты. Аналогично и с другими кнопками: удерживаем clock и нажимаем hour (час) — будут меняться часы, удерживаем clock и нажимаем week (неделя) — будут меняться дни недели. Дни недели на английском языке, например M (Monday) — понедельник, а SA (Saturday) — суббота.
После того, как установили время, пора запрограммировать таймер. Нажимаем и сразу отпускаем кнопку timer (таймер) и переходим в экран настроек. Здесь мы слева видим порядковый номер таймера от 1 до 10 и действие, которое он осуществляет On (включение) или OFF (отключение).
Та на 1 таймере мы можем установить 1 включение и 1 отключение, на 2 таймере мы можем установить еще одно включение и одно выключение и т.д вплоть до 10 таймеров. Причем каждый из таймеров можно позже включать или отключать кнопкой RES/RSL (все таймеры, даже отключенные сохраняются в памяти). По настройке все просто: минутами выставляем минуты, часами соответственно часы.
Также мы можем выбрать дни недели, когда таймер будет работать. Это может быть один определенный день в неделю, или каждый день, или только будние дни, или только выходные дни, или все дни кроме воскресенья, или через день (скажем понедельник, среда, пятница или вторник, четверг, суббота). С учетом того что разные таймеры можно запрограммировать на разные дни недели, мы можем получить любые комбинации.
Ну и конечно же есть ручное управление. К примеру у меня водонагреватель включается по таймеру ночью, когда дешевая энергия, но бывают и непредвиденные случаи, когда вода заканчивается уже днем (например гости приехали).
Тогда нажимаю кнопку с переключателем on/auto/off. On — принудительное включение питания, off — принудительное отключение питания и auto — работа по таймерам. Также стоит отметить режим Random (случайный), для чего также предусмотрена отдельная кнопка. Если ее включить в одном из таймеров, то в заданном промежутке времени таймер включится и отключится случайным образом на время от 2 до 32 минут. Таким образом можно создать видимость присутствия в доме (на даче), где случайным образом будет включаться свет.
Как видите, в настройке нет ничего сложного. Напоследок покажу работу светодиода. Он включается в тот момент, когда таймер «пропускает» электричество, т.е в его активной фазе. Глянув мельком вы сразу понимаете статус устройства.
Да вот собственно и все. Таймер нормально выполняет свою задачу: водонагреватель теперь греет воду ночью, а я в свою очередь экономлю деньги. Как бонус, в туалете теперь появились часы 🙂
узнать актуальную стоимость
Общая инструкция для розетки-таймера : TM50 / TMH-M-3 и аналогичных им моделей
30 май 2023 Автор: Администратор
2284
Общая инструкция для розетки-таймера : TM50 / TMH-M-3 и аналогичных им моделей (Everflourish, BND-50/G39, BND-50/G42, BND-50/G34, BND-50/G36, ТМ12):
Инструкция к применению

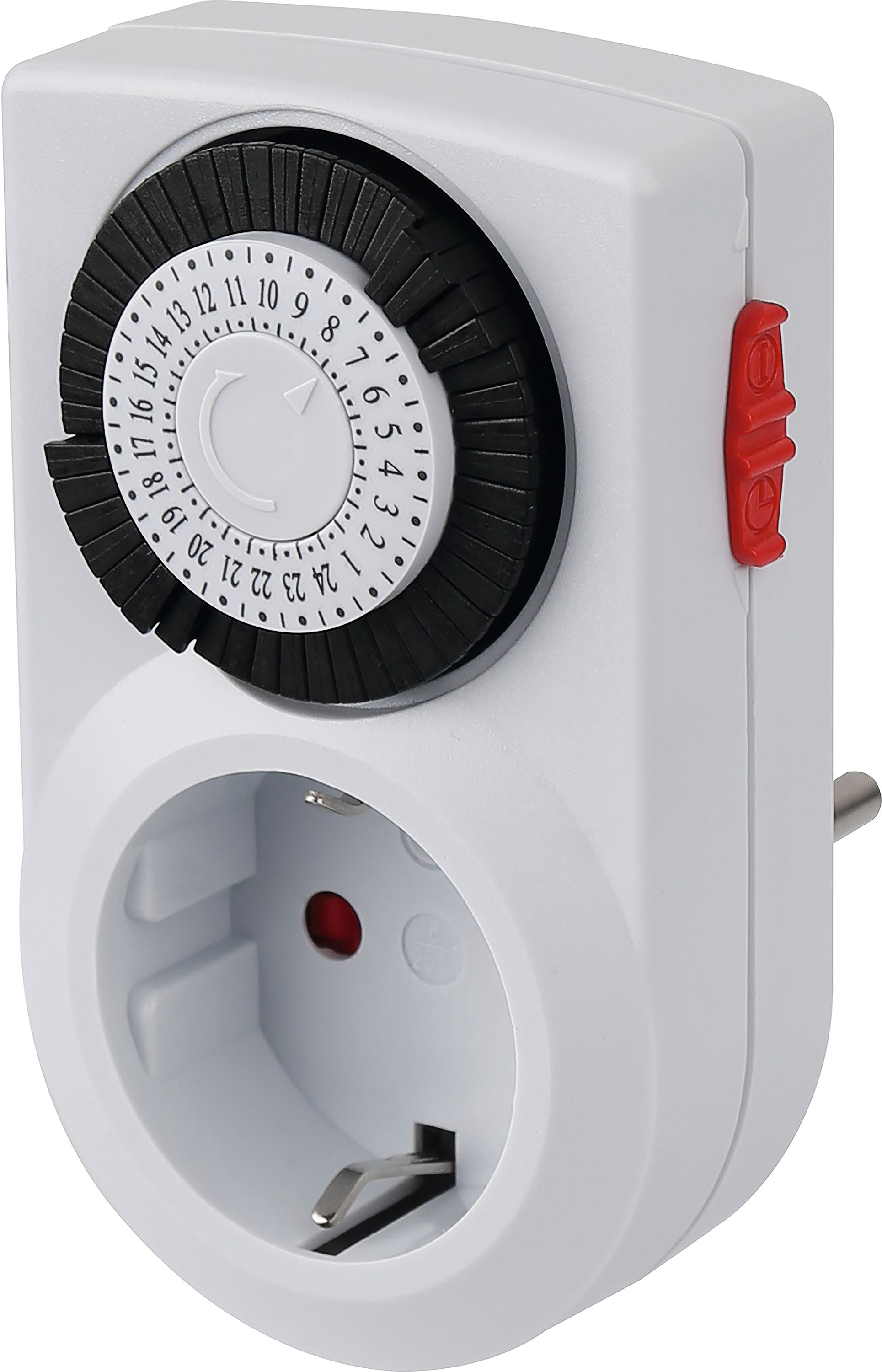

РОЗЕТКА С ТАЙМЕРОМ TM50 (суточная)
1.
Розетка для подключения электроприборов;
2. Переключатель режимов работы Ð/I — «Таймер»/»Постоянно включено»;
3. Шкала времени;
4. Программные клавиши;
5. Указатель времени;
6. Штепсель.
Технические характеристики
Источник питания: 230 V
Частота: 50 Hz
Максимальная нагрузка: 16(2)А, 3500W
Минимальная установка времени: 15 min
Температура: от –10 до +400СТочность: +/-1 минута в месяц
Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.
Внимание:
Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.
Нельзя погружать розетку в воду или любую другую жидкость.
Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке.
Производитель советует не использовать розетку с такими электроприборами.
Установка текущего времени
1. Вращайте циферблат по часовой стрелке, пока стрелка не укажет на текущее время.
Часы отмечены по краю диска в 24-х часовом формате.
Каждое деление между цифрами соответствует 15 минутам.
2. Убедитесь, что на циферблате правильно установлено время.
Установка таймера
1. Таймер устанавливается нажатием черных (синих) сегментов, расположенных вокруг циферблата.
Каждый сегмент составляет 15 минут.
2. Таймер готов к работе.
Пример
1. Один сегмент нажат на цифре 16.
Таймер включит нужный электроприбор в 16:00 и выключит в 16:15.
2. На период 24-х часов можно устанавливать до 96 программ таймера.
3. Чтобы поставить сегмент в режим “включено”, а чтобы выключить – отожмите.
Эксплуатация
1. Установив нужные программы, включите розетку с таймером в сеть.
2. Подключите лампу или электроприбор, который будет контролироваться розеткой.
3. Включите лампу или электроприбор.
Примечание
1. Таймер не будет работать, если лампа или электроприбор выключены.
2. Убедитесь, что на циферблате таймера время установлено правильно.
Гарантийные обязательства
1. Производитель гарантирует работу устройства в течение 12 месяцев со дня продажи через торговую сеть при условии соблюдения правил хранения, транспортировки и эксплуатации.
2. В случае обнаружения неисправности устройства до истечения гарантийного срока следует обратиться по месту продажи.
3. Гарантия не распространяется на устройства, имеющие явные повреждения, вызванные неправильной установкой, эксплуатацией, транспортировкой, хранением или несанкционированным вскрытием и ремонтом.
4. Возврат устройства осуществляется только в заводской упаковке без механических повреждений и при полной комплектации.
5. Гарантийные обязательства выполняются продавцом при предъявлении покупателем заполненного гарантийного талона и кассового чека.
