Лестницы есть практически во всех жилых и производственных зданиях. Даже в одноэтажных небольших частных домиках в большинстве случаев имеются крылечки. И конечно же, любая лестница должна быть не только красивой, но и безопасной и удобной для передвижения людей. При монтаже подобных конструкций в обязательном порядке должны учитываться нормативы СНиП и требования ГОСТ. Высота ступеней лестницы, как и любые другие ее параметры, должны быть рассчитаны правильно.
Государственный стандарт
При проектировании любой лестницы следует руководствоваться прежде всего нормативами, предусматриваемыми ГОСТ 98-18-2015. Принят этот документ Международным советом по стандартизации был 29 мая 2015 г. Помимо России, его подписали представители таких стран, как Армения, Киргизия, Казахстан и Таджикистан.
Помимо ГОСТ 98-18-2015, при изготовлении лестниц должны соблюдаться также нормативы, предусмотренные ГОСТ:
При сборке приставных лестниц следует руководствоваться в том числе и требованиями документа Р53254-2009 (технические условия для наружных изделий).
Виды лестниц
О том, какой должна быть высота ступеней лестницы по ГОСТ, поговорим чуть позже. Для начала же давайте разберемся с тем, какими бывают собственно сами эти конструкции. Классифицироваться лестницы могут по разным признакам. В примеру, внутридомовые подразделяются на:
основные;
вспомогательные.
Основные лестницы являются конструкциями капитальными и предназначены собственно для передвижения на верхние этажи. К вспомогательным относятся:
Конструктивно лестницы могут быть:
Маршевые лестницы являются наиболее распространенным вариантом. Изготавливаться они могут на косоурах или тетивах. Конструкции это в большинстве случаев достаточно массивные и капитальные. Винтовые лестницы имеют то достоинство, что занимают в доме мало места. Размеры они имеют небольшие и для передвижения менее удобным, чем маршевые конструкции.
Лестницы на больцах используются в домах не слишком часто. По сути, это те же маршевые лестницы.
Однако ступеньки у них монтируются прямо на стене.
По расположению обычные лестницы классифицируются на внутридомовые и уличные. Последние называют просто крылечками.
Эвакуационные лестницы: типы и требования
Отдельно можно выделить также пожарные лестницы. Они, как и обычные, в свою очередь подразделяется на:
наружные;
внутренние.
Внутренние пожарные лестницы чаще всего являются частью проекта самого здания. Согласно нормативам, такие конструкции всегда имеют площадки. Наружные лестницы могут устанавливаться в любой период эксплуатации здания. В некоторых случаях площадки в них предусматриваются, в других — нет.
Какими могут быть ступени
В конструкции лестницы этот элемент, конечно же, является основным. Изготавливаться ступени могут из разных материалов. Но чаще всего это дерево или металл. По форме ступени могут быть прямоугольными, полукруглыми, трапециевидными. В любом случае высота ступени лестницы по ГОСТ должна быть такой, чтобы передвигаться по маршу было бы удобно и безопасно.
Конструкция ступеней
Состоят ступени из следующих элементов:
Проступей. Именно на этот элемент опирается нога движущегося по лестнице человека.
Подступенков. Этот элемент располагается вертикально и соединяет проступи. В некоторых случаях подступенки в лестницах не монтируются. Однако считается, что с этим элементом марш выглядит более надежным и солидным.
Безопасность и удобство
Ширина лестничного марша по нормативам не должна быть меньше 70-80 см. Но обычно ступени подобных конструкций имеют большую длину — 1-1.5 м. Такие лестницы считаются более удобными при передвижении. Ведь при необходимости на них легко могут разойтись спускающиеся и поднимающиеся наверх люди.
Ширина марша имеет, конечно же, определенное значение в плане безопасности передвижения. Но самыми важными показателями в данном случае являются угол наклона и высота ступеней. ГОСТ, а вернее предписываемые им нормативы, при расчете этих параметров должны соблюдаться обязательно.
Определение высоты ступеней
Таким образом, руководствуются прежде всего при выборе такого показателя, как размеры ступени лестницы, ГОСТ. Определение высоты же ступеней, как понятия — очень простое. Так называют расстояние между нижним и верхним подступенком в марше. Согласно нормативам, этот показатель должен быть одинаковым по всей длине лестницы. То есть все ступеньки должны иметь одну и ту же высоту. Исключением может быть лишь первая. Эту ступеньку разрешается делать немного более высокой, чем остальные.
Максимальная высота и минимальная ширина ступенек по ГОСТ
Эти показатели рассчитываются с учетом в том числе и типа лестницы. Но в любом случае, согласно нормативам, глубина ступени должна определенным образом соответствовать ее высоте. При этом:
Минимальная ширина ступени обычной лестницы — 250 мм. Такие же требования предъявляются и эвакуационным конструкциям.
Если говорить о пожарных лестницах, ГОСТ высоту ступеней их регулирует четко. В такой конструкции этот показатель должен составлять именно 220 мм.
В маршах же обычных лестниц высота ступеней может варьироваться. Но в любом случае при проектировании таких конструкций должна приниматься во внимание.
«Формула удобства»
Такие показатели, как количество и высота ступеней лестницы, зависят прежде всего от угла наклона марша. При расчете принимаются во внимание в том числе и нормы проектирования лестниц по СНиП. Так, количество ступеней в одном пролете на должно превышать 18 шт. Также, согласно нормативам, в марше их должно предусматриваться минимум три.
Расчет же высоты ступени производится с использованием «формулы удобства». Как уже упоминалось, этот показатель должен соотноситься с глубиной подступенка таким образом, чтобы передвигаться по лестнице было безопасно. Собственно сама формула удобства выглядит следующим образом:
2h+b=S(63±3 см).
Здесь h — высота ступени, b — ширина проступи, S — длина шага человека. Последний параметр может колебаться в пределах 60-66 см. При расчетах высоты ступени лестницы и ширины проступи ГОСТ предписывает принимать во внимание средний оптимальный показатель в 63 см.
При увеличении высоты ступени на 1 мм, согласно «формуле удобства», глубина ее должна быть уменьшена на 2 мм.
Еще одна формула
Произвести расчет лестницы можно и немного по другой методике. «Формула удобства» может выглядеть и таким образом:
b-h=12 см.
Эта формула была разработана специалистами института психологии труда им. М. Планка. Выполнить расчет с ее использованием очень просто. Однако она, к сожалению, не учитывает различную длину шагов человека.
Формула безопасности
Итак, как определить высоту ступени, мы выяснили. Но при проектировании лестницы обязательно следует правильно рассчитывать и ее ширину. Размеры ступени лестницы по ГОСТ и другим стандартам положено рассчитывать с учетом так называемой формулы безопасности. Выглядит она следующим образом:
b + h = (46±1) см.
Если ширина проступи будет слишком маленькой, существует вероятность того, что при передвижении по лестнице нога человека соскользнет.
А это, конечно же, чревато травмами. Разумеется, не обязательно придерживаться расчетов в точности. Однако с использованием представленной выше формулы можно вычислить оптимальные показатели.
Ступени крылец
В данном случае количество этих элементов будет зависеть в том числе и от такого показателя, как высота цоколя дома. Требования к ступеням уличных лестниц предъявляются не слишком строгие. Однако крыльцо, конечно же, также должно быть безопасным для передвижения людей.
Высота ступеней лестницы, по СНиП и другим нормативам, расположенной на улице у двери дома,может колебаться в пределах 12-20 см. Но оптимальным диапазоном при этом считается показатель в 14-17 см. Ширина ступени крыльца, как и обычной лестницы, должна быть такой, чтобы на ней полностью помещалась нога человека. Обычно это 28-30 см. Но в любом случае ширина ступени крыльца, согласно СНиП, не должна быть меньше 25 см.
Какие еще требования существуют
Конечно же, при проектировании лестницы принимать во внимание требования в отношении ширины ее марша, глубины и высоты ступеней следует обязательно.
Однако существуют и другие нормативы ГОСТ и СНиП, учитывать которые также необходимо. Так, к примеру:
Допустимый угол наклона домовой лестницы составляет 20-60 градусов. Оптимальным же показателем считаются в данном случае 45 гр.
Приставная лестница может быть установлена под углом до 75 градусов.
Конечно же, при строительстве подобных конструкций должна быть правильно выбрана и высота перил. Считается, что безопасным передвижение по лестнице будет только при минимальном показателе в 90 см. Балясины в перилах, согласно нормативам, должны располагаться с шагом не более чем в 15 см. В этом случае между ними, к примеру, не сможет просунуть голову ребенок.
Пример расчета ступеней лестницы
Для наглядности сделаем расчет для конструкции, монтируемой в комнате высотой 275 см. Допустим, желаемая высота ступеней лестницы — 17 см. Сначала определяем их количество:
275/17=16.18.
Округляем полученную цифру и получаем 16 подъемов.
Количество ступеней всегда на 1 меньше. То есть от 16 нужно отнять 1. Ведь пол второго этажа уже сам по себе является ступенью.
Точная высота в данном случае может быть рассчитана так:
275/16=17.2 см.
Ширина ступени будет равна при этом:
63-2х17.2=28.6.
Этот показатель можно округлить до 29.
Для того чтобы можно было наиболее рационально распланировать помещение, при расчетах следует также определить проекцию лестницы на пол. Для этого количество ступеней умножаем на их ширину:
15х29=435 см.
От чего может зависеть высота ступеней
Таким образом, вычисляется этот показатель с учетом прежде всего безопасности и удобства передвигающихся по лестнице людей. Высота ступени эвакуационной лестницы по ГОСТ — строго 220 мм. У обычных этот показатель может быть разным. В частном доме лестницы делают часто с учетом роста и ширины шага проживающих в нем людей. Однако при выборе высоты ступеней в данном случае обычно приходится учитывать в том числе и особенности того материала, из которого предполагается монтировать конструкцию.
Ступени бетонной лестницы могут иметь любую комфортную высоту. При расчете же, к примеру, лестницы из дерева при наличии у нее подступенков, стоит учитывать и стандартную ширину пиломатериала. Этот показатель в большинстве случаев составляет 15 или 20 см. Именно такой обычно и бывает высота ступеней лестницы с подступенком. Ведь подпиливать доски до нужной ширины нецелесообразно по причине трудоемкости этой процедуры.
То же самое касается и лестниц из кирпича. При подборе показателя высоты их ступеней также приходится принимать во внимание габариты этого строительного материала.

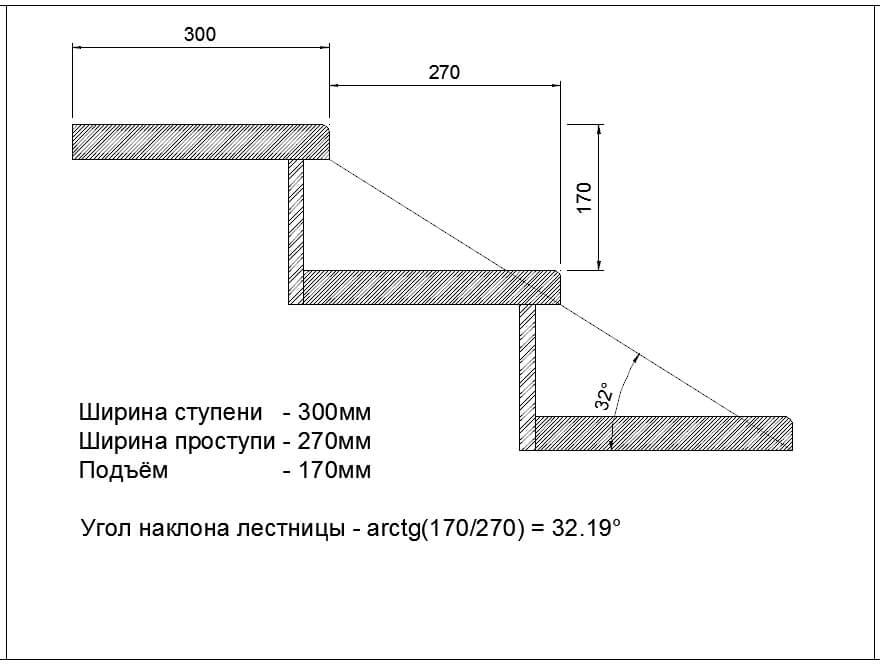

Расчет размеров ступеней и уклона лестничного марша
Строительство лестницы – один из самых сложных этапов при возведении дома. Именно здесь так важно совместить такие понятия как внешняя привлекательность, удобство и даже функционал.
Рассчитать лестницу бывает очень сложно, особенно если в данном вопросе нет реального опыта, однако есть несколько правил, соблюдая которые процесс существенно упростится.
Итак, рассмотрим основные критерии, которым должна отвечать внутридомовая лестница.
Угол наклона
К сожалению, архитектурные особенности дома не всегда позволяют создать ту конструкцию, которую хотели бы видеть хозяева. Главное, на что нужно обращать внимание – это угол наклона, так как именно от него зависит насколько удобно и, главное, безопасно будет осуществлять подъём и спуск.
Идеальный угол наклона равняется 45 градусам, но допустимо использовать и 40. Лестницы с меньшим углом занимают слишком много места, их ещё называют королевскими, так как ходьба по ним становится медленной, королевской.
На самом деле это не совсем удобно, так как подъём всего на второй этаж может занимать очень много времени, а если в доме три этажа и более?
Наклон более 45 градусов также не приветствуется, так как лестница становится слишком крутой, и ходить по ней может быть просто опасно. Такие конструкции чаще всего устанавливают вне жилых помещений, например в подвалах.
Там можно пожертвовать эстетикой и удобством в пользу компактности конструкции.
Ширина и высота ступеней
Ещё два очень важных фактора, напрямую влияющих на удобство. Высота ступени может колебаться от 150 до 200 мм. Ходить по такой лестнице очень удобно, но при условии, что соблюдена пропорциональная ширина.
Здесь за основу берётся нога 45 размера. В идеале если ширина ступени составляет от 250 до 300 мм. На такую ступеньку можно встать всей ступнёй, а значит, вы не будите испытывать дискомфорт при подъёме и спуске.
Высоту менее 150 миллиметров делать не рекомендуется, так как при ходьбе придётся «частить», что не очень удобно. Ширина более 300 мм тоже не желательна, так как в этом случае придётся делать очень широкий шаг.
Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).
Нормативная зависимость размеров ступеней от крутизны лестницы
Пример графического расчета количества ступеней и высоты подступёнка.
Таблица высот для ступенек в зданиях с нормативной высотой этажа
Расчёт
Зачастую, расчёт лестницы ограничивается архитектурой и параметрами дома, и других вариантов кроме единственного доступного просто нет.
Для того чтобы узнать параметры конструкции, необходимо взять расстояние от того места, где планируется размещение ступеньки первого этажа и до стены дома.
Второй необходимый размер – это высота от первой ступени до полка, а точнее до того места, где будет верхушка последней ступени лестничного марша.
Теперь, зная эти параметры, и в идеале перенеся их на бумагу с разлиновкой, будет очень легко определить ширину, высоту и количество ступеней в конструкции. Если лестница получается не совсем удобной, единственный способ изменить её габариты – это увеличить горизонтальный размер, то есть сдвинуть первую ступень. Таким образом, конструкция отнимет лишние сантиметры у площади дома, но зато станет более удобной и комфортной.
Графический способ подбора оптимальных размеров ступеней (размеры в мм).
Соответствие геометрии ступеней лестницы стандартным спецификациям безопасности и удобства использования: исследование отдельных университетских зданий в Гане
Чтобы прочитать этот контент, выберите один из следующих вариантов:
Стивен Агиефи-Менса (Строительные технологии, Технический университет Кейп-Кост, Кейп-Кост, Гана)
Зоя Эванс Кпамма (Кафедра строительных технологий, Технический университет Суньяни, Суньяни, Гана)
Дэниел Эбо Хаган (Строительные технологии, Технический университет Кейп-Кост, Кейп-Кост, Гана)
Международный журнал строительной патологии и адаптации
ISSN : 2398-4708
Дата публикации статьи: 6 октября 2020 г.
Дата публикации номера: 3 февраля 2022 г.
Загрузки
Аннотация
Назначение
Соблюдение стандартных спецификаций при проектировании и строительстве лестниц, особенно геометрии ступеней, необходимо для обеспечения безопасности и удобства использования лестниц. Цель этого исследования состояла в том, чтобы оценить соответствие параметров геометрии ступеней лестницы стандартным спецификациям в выбранных общественных зданиях в Гане. В частности, в исследовании изучалась распространенность отклонений параметров геометрии ступеней от нормативных положений; насколько значительны эти отклонения по сравнению и по теоретической связи с потенциальным риском несчастных случаев.
Дизайн/методология/подход
Полевое измерение геометрических параметров 1954 ступеней на 204 лестничных маршах в 28 университетских зданиях было проведено с использованием калиброванного цифрового спиртового уровня Multi Digit Pro + и рулетки по направлению от носа к — Носовой метод.
Выводы
Хотя некоторые параметры в целом соответствовали стандартным спецификациям, несоответствия размеров подступенков и проступей соседних ступеней были наиболее распространенными и значительно превышали стандартные спецификации. Результаты исследования показывают уникальное ограничение требований к геометрии ступеней, указанных в действующем Национальном строительном кодексе Ганы и Национальном строительном регламенте, и, как следствие, потенциальный риск несчастных случаев и дискомфорта при использовании лестниц в общественных зданиях, таких как те, кто находится в университетских городках.
Практические последствия
Наблюдаемые отклонения в размерах подступенков и ступеней указывают на отсутствие строгого соблюдения нормативных требований при проектировании и строительстве лестниц.
Помимо привлечения квалифицированных мастеров и усиления надзора за строительством лестниц, органам по контролю за строительством в Гане необходимо усилить проверку лестниц во время строительства, чтобы обеспечить и обеспечить соблюдение требований.
Оригинальность/ценность
Результаты исследования дают представление о конструкции лестниц, а также о безопасности и удобстве использования лестниц в контексте развивающегося мира, а также позволяют провести более всестороннее исследование несчастных случаев, связанных с лестницами, и дискомфорта, связанного с лестницами в общественных зданиях, а также основа для пересмотра стандартов и кодексов в Гане и других развивающихся странах.
Ключевые слова
- Безопасность
- Гана
- Удобство использования
- Здания университета
- Варианты размеров
- Геометрия ступеней лестницы
Цитата
Агиефи-Менсах, С.
, Кпамма, З.Э. и Хаган, Д.Е. (2022), «Соответствие геометрии ступеней лестницы стандартным спецификациям безопасности и удобства использования: исследование некоторых университетских зданий в Гане»,
Издатель
:Изумруд Паблишинг Лимитед
Copyright © 2020, Изумруд Паблишинг Лимитед
Связанные статьи
Стандарт DIN для лестниц » Наиболее важные правила — 2023
- Основной стандарт для строительства лестниц
- Специальные стандарты для типов и материалов
- Стандарт DIN и строительные нормы
- Советы и рекомендации
Строительные нормы для ступеней лестниц регулируются несколькими стандартами DIN. Общедействующий стандарт DIN 18065 регулирует основные принципы строительства лестниц всех видов.
Для специальных лестниц и отдельных материалов существуют дополнительные стандарты. При противоречивых правилах всегда применяются государственные строительные нормы.
Базовый стандарт для строительных лестниц
Базовый стандарт DIN 18065 для лестниц обобщает наиболее важные значения, относящиеся к лестничному строительству. Правила безопасности на лестнице включают в себя:
- Наклон лестницы в градусах
- Ширина ступени с определением ширины прогона
- Глубина лестницы
С этими значениями, которые все имеют диапазон допуска, высота, глубина и ширина ступеней лестницы можно определить при расчете лестницы. Полезной является так называемая формула лестницы .
Специальные стандарты для типов и материалов
В дополнение к DIN 18065 для лестницы 9 используются следующие стандарты по различным темам.0109 ступени :
- DIN 4102 регулирует требования по воспламеняемости
- DIN 4109 касается развития звука и шума
- DIN EN 14076 определяет названия и технические термины для деревянных ступеней бетон
- DIN EN 14975 регламентирует конструкцию чердачных лестниц
- DIN EN 15644 содержит нормы по лестницам из цельного дерева
- DIN EN 16481 определяет расчет и планирование
- DIN EN 18040 1-3 Определяет требования к доступности
- DIN EN 18069 основаны на лестнице Bolt
- DIN EN 24531 Описывает стандарт лестницы для металлических шагов
Стандарт DIN и строительные правила
, если у Ataircas подрезка, площадь под кромкой вышележащей ступени не засчитывается в счет поверхности проступи.
Кроме того, в строительных нормах перечислены требования к перилам. Как правило, перила должны быть доступны с трех ступенек и иметь минимальное расстояние до стены пять сантиметров.
Советы и подсказки
Если вы не уверены, соответствуют ли планировка и расчет вашей лестницы всем стандартам DIN и строительным нормам, проверьте ваш план у специалиста. Неисправная лестничная конструкция немедленно закрывается строительными властями.
❓ Какой стандартный подъем ступени?
👉 Высота подступенка В Соединенных Штатах стандарт высоты ступени должен составлять от 7 до 7 ¾ дюймов максимум и не менее 4 дюймов . Вы должны следовать другим измерениям, если они предусмотрены местными строительными нормами.
❓ Какой стандартный размер лестницы?
👉 Стандартные размеры лестниц Стандартные прямые лестницы имеют размеры ширины лестницы 36 дюймов или 91,4 см, глубину проступи 11 дюймов или 28 см, размер подступенка лестницы 7 дюймов или 18 см и длину от снизу до верха лестницы 10 футов или 3 метра.
❓ Что такое стандартный подъем и бег по ступеням лестницы?
👉 Стандарт OSHA для подъема и марша по лестнице: максимальный подъем 9,5″ и минимальный пробег 9,5″ (глубина проступи). Максимальный подъем IBC одного лестничного марша составляет 12.
❓ Должны ли все ступени быть одинаковой высоты?
👉 Наибольшая высота подступенка в пределах лестничного марша не может превышать наименьшую более чем на 3/8 дюйма . Лестница, в которой есть заметное различие между подступенками, представляет угрозу безопасности.
👉 Что касается их высоты, они могут быть размещены в пределах от 34 до 38 дюймов и должны быть предусмотрены как минимум с одной стороны лестничного марша, имеющего четыре дополнительных подступенка. Если они размещены у стены, они должны иметь зазор от стены не менее 1-1/2 дюйма.
👉 Сколько ступеней на высоте 11 футов:– В соответствии с эмпирическим правилом и различными строительными нормами или IRC, при условии стандартного дизайна, для высоты потолка или пола 11 футов вам понадобится примерно 19 ступеней или ступеней или подступенка, 19 количеств протектор или движение и в среднем 13 футов стрингера, чтобы подняться.
