Стандартные проемы дверей: Замер дверного проема для межкомнатной двери в Москве

Стандартные размеры межкомнатных дверей — наглядная таблица

Межкомнатные двери не только придают внутридомовому пространству законченный вид, но и выполняют определённые функции. От последних зависят стандартные размеры дверей. В этой статье речь пойдёт о распашных одностворчатых (однопольных), разделяющих помещения различного назначения.

Дверь указанной конструкции состоит из полотна (с притвором или без него), коробки (лутки), доборных элементов и наличников.

Для установки такого комплекта необходим соответствующий проход в стенах, разделяющих помещение на комнаты. Обратите внимание на ширину коробки: 74 – 75 мм. Если современное жилище делится на комнаты гипсокартонными перегородками, их толщина должна соответствовать размерам дверного блока.

Содержание статьи

Проём

Прежде чем говорить непосредственно о дверях, определимся с общими понятиями. Одно из них, размер проёма для межкомнатных дверей, применяется в тех случаях, когда речь идёт о строительном проёме или о проходе в стене, куда эта дверь будет вставлена. Кроме этого, размерными характеристиками (высотой и шириной) есть ещё три показателя, указанные на рисунке.

Проём в свету, или дверной просвет – габариты свободного пространства для прохода или перемещения предметов. Он меньше, чем размер дверного полотна на высоту дверной пазухи, куда оно входит. В дальнейшем понятием «проём» будем обозначать именно строительный

Почему проём должен быть больше двери с коробкой (рамой, косяком, луткой)

Три причины:

1. Проём нужен для строго вертикальной установки коробки. Хотя размеры дверных проёмов ГОСТ прописывает конкретно, не все проходы полностью отвесные и квадратные, а полы ровные. Имея дополнительное пространство, можно идеально установить или выровнять дверь.
2. Не все двери одинакового размера. Они могут варьироваться в зависимости от производителя.
   Обычно это не так много. Но если проём оставлен точно под размер двери с коробкой, выставить дверь, не имея места для регулировки, будет невозможно.
3. Надо оставить пространство для расширения и сжатия стены. Да, стена становится больше и меньше по мере смен времён года. Она поглощает влагу, когда на улице влажно, и сжимается, когда температура и уровень влажности падают. Речь идёт о небольших размерах: 1,5 – 2 мм. Но этого будет достаточно, чтобы идеально подогнанная дверь в одно прекрасное утро не начала подклинивать, тереть косяк, а замок или защёлка не фиксироваться должным образом.

Примыкание коробки к стенам декорируется наличником, поэтому опасаться того, что слишком большой проём будет заметен, не стоит.

Как замерить

Проход в месте установки дверной коробки измеряют в различных местах.

• Между стенами горизонтально вверху, посредине, внизу.
• Вертикально в правом, левом верхних углах до пола, посередине.

Из вертикальных и горизонтальных размеров выбираются меньшие. По ним будет подбираться дверной блок. Очень грубо, для прикидки, его размер определяют так: минимальная ширина/высота проёма минус 10 см.

Стандартные размеры межкомнатных дверей

Установлены ГОСТом 6629-88. Их высота коррелировалась с высотой потолков. За прошедшее время жилые помещения стали выше, европейский стандарт дверной высоты – 2,1 м – становится всё более привлекательным, таких предложений на рынке всё больше.

Этот нюанс необходимо учитывать ещё на стадии проект, где чётко определиться с этими величинами.

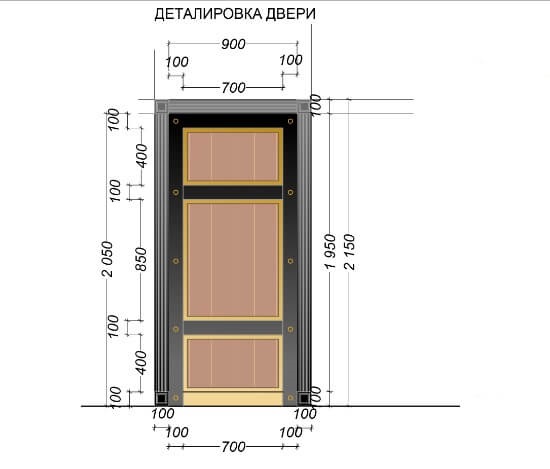

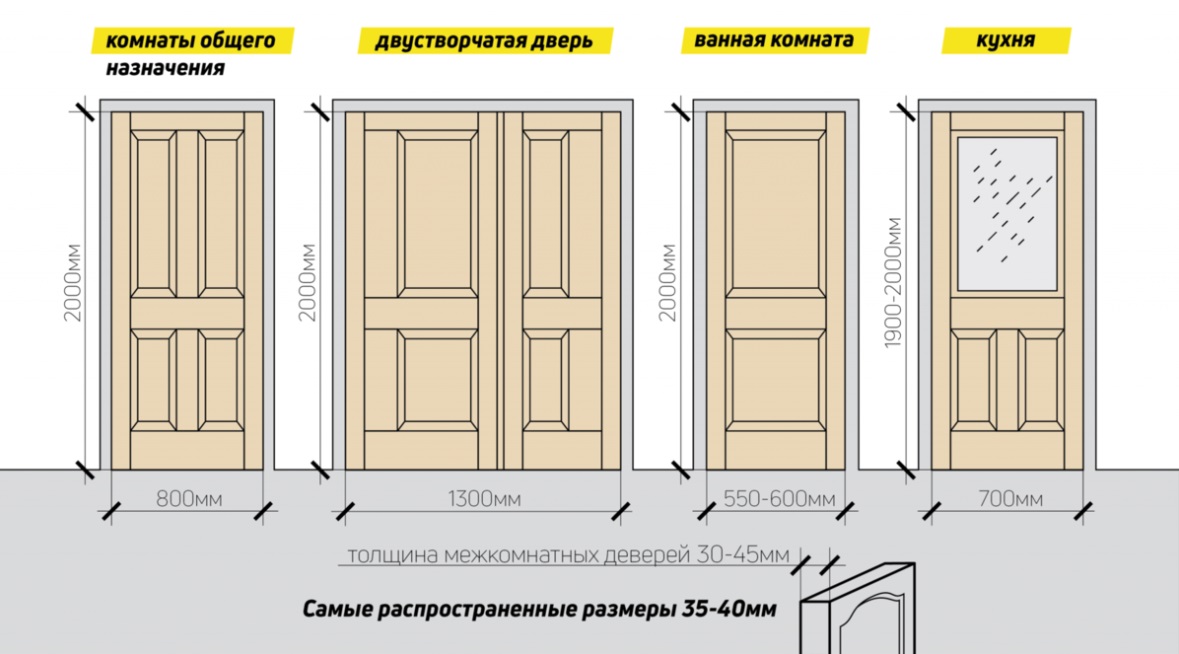

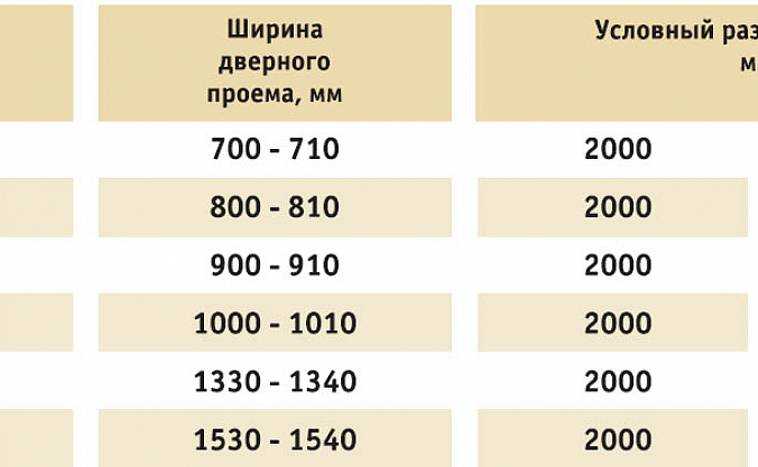

Рекомендуемые размеры межкомнатных дверей с коробкой, таблица с которыми приведена ниже, даёт полное понимание процесса выбора дверей.

Четыре нижних строчки – европейский стандарт.

В современном жилище, как правило, достаточно трёх дверных типоразмеров по ширине: 60, 70, 80 см. Выбираются они в зависимости от назначения помещений, для входа в которые они предназначены.

Это не догма: параллельно придётся принять во внимание несколько дополнительных факторов, и только после комплексной оценки принять наиболее рациональное решение. Наличие свободного пространства для полного открывания, необходимость установки в комнате габаритных предметов.

Стандартная дверь хороша тем, что в случае необходимости её можно легко заменить. Если она выполнена по индивидуальному размеру – проблем не избежать.

При замене дверной коробки в уже существующем помещении к промерам проёма и выборе нового блока следует подходить особо тщательно. Современные бюджетные двери давно не производятся из массива древесины: используются МДФ, ДСП, ДВП.

Такие двери нельзя подтесать: этим открывается путь к сердцевине полотна. При попадании влаги они разбухают и разрушаются. Если приобретается полотно с элементами коробки, которую необходимо собрать, размеры следует снять в месте покупки, даже если потребуется вскрыть картонную упаковку.

Допуски по ширине и высоте могут быть до 10 мм. Если они в большую сторону, то могут не поместиться в существующий проём. Когда санузел уже облицован плиткой, увеличение проёма может вылиться в значительные затраты.

Стандартные решения

Проем готовится задолго до того, как через установленную в нём дверь будут заносить рояль или антикварный шкаф. Поэтому для каждого типа помещений разработаны рекомендации по размерам проёмов, соответствующих ширине выбранного типа дверей.

Распашные выбираются из-за простоты установки. Полотна для них можно подобрать к любому дизайнерскому или архитектурному стилю, они могут быть глухие, с простым или витражным остеклением. Это относится и к наличникам: они изготавливаются в одном стиле с коробкой и полотном. Материалы, из которых сделаны дверные элементы, также разнообразны.

Изделия с указанными высотой/шириной в мм, подходят для установки в типовые проёмы. Межкомнатные двери – размеры с коробкой стандартные, из таблицы, минус 43 мм по высоте и 65 мм по ширине. Для прохода в жилую комнату: 2000/800; кухню: 2000/700; санузел и туалетную комнату: 1900, 2000/550, 600. В больших гостиных рекомендуются одностворчатые с шириной 900 мм или двустворчатые двери 2000/1200.

Самостоятельно рассчитать проём в зависимости от размера дверного полотна можно так.

• Ширина. К ширине полотна (60 см) необходимо прибавить толщину блока по обе стороны: 25 мм х 2 = 50 мм. Монтажный зазор: 12 – 15 мм х 2 = 24 – 30 мм. Результат: 67,4 – 68 см.
• Высота. К высоте полотна (200см) добавим одну толщину коробки (25 мм) и монтажный зазор (20 мм). Результат: 245 мм.

Расчёт в обратном порядке для существующего проёма позволит определить необходимые размеры дверного блока.

Онлайн калькулятор расчёта проёма поможет проверить правильность вычислений.

Общие рекомендации по устройству и отделке проёмов

От соблюдения несложных правил во многом зависит общий вид будущей двери.

• Проём не должен примыкать к смежной стене. Минимальное расстояние до неё – 100 мм.
• Он всегда должен быть немного шире: правило + 100 мм к размеру коробки себя оправдывает. Сузить проём всегда проще, чем его расширить.
• Двери в проём устанавливаются в последнюю очередь, после завершения всех отделочных работ.
• Стены должны быть абсолютно ровные: проверять это надо у проёмов. Только так можно избежать пустот после установки наличника.
• Если поклеены обои, то они должны перекрывать проём на 10 – 20 мм.
• Толщина наличника – до 8 мм. Расстояние от напольного покрытия до стены должно быть меньше этой величины.

Правила несложные, но позволят избежать многих проблем при установке двери.

Проём в жилые комнаты

Размер дверного проёма для двери 80 см – 88,5 х 205,5 см. Это оптимальные величины для отделанного проёма. Перед его устройством необходимо знать материал коробки, дверного полотна. Если это массив дерева, толщина коробки может быть намного больше: вес двери надо удержать.

Надо учитывать наличие порога или монтажной планки, перекрывающей стык разных напольных покрытий как раз под дверьми. Эту величину следует прибавить к высоте проёма.

Проход в стене для двери 800 мм, а также размер дверного проёма для двери 90 см требуют жёстких границ. Стандартный металлический профиль для гипсокартона таковым не будет: со временем из-за большой нагрузки конструкция начнёт шататься.

Стоечный профиль для проёмов обязателен. Его можно усилить вставкой деревянного бруска или соединением двух профилей в квадрат. Дополнительные перемычки также не будут лишними.

Проём в гостиную и спальни, как правило, устраивается посредине стены. Размер дверной коробки для двери 80 см: 86,5 х 204,3 см. Монтажные зазоры должны быть одинаковы с обеих сторон. Так обеспечивается точное расположение входа.

Также следует заранее продумать сторону открывания: при узком коридоре одностворчатая дверь 80 или 90 см может создавать неудобства. В таком случае придётся пожертвовать пространством жилой комнаты или сместить проём.

В узких комнатах размер коробки межкомнатной двери 80 на 200 может оказаться большим. Стоит подумать об установке меньшей двери.

Ширина проёма для двери 800 мм и более – учитывая вес полотна – требует прочных стен и перемычки.

Если возникают сомнения, то их следует усилить.

Проём для кухни

Дверь в кухню – место, где очень часто встречаются члены семьи. Размер её должен быть достаточным, для того, чтобы они разминулись. Само наличие двери не обсуждается: запахи, приемлемые на кухне, не должны проникать в другие помещения.

В многоэтажных домах ширина её на 10 см больше, чем в санузле. Размер проёма для двери 70 см: 785 х 2055 мм. В частных домах кухонную дверь делают ещё шире, но при этом увеличивается место, которое занимает открытая дверь, снижается такая необходимая полезная площадь помещения. В домах с большой площадью это несущественно.

Однако дом рациональных размеров требует меньших затрат на эксплуатацию и стандартный размер кухонной двери весьма кстати. Если размеры дверной коробки межкомнатной двери на 700мм – 765 х 2043, то световой проём можно увеличить за счёт подбора более тонкого дверного полотна (стандартная толщина 35 – 50 мм). При открытой двери это пространство будет весьма кстати.

Рекомендации по выбору для кухни широкой двери часто обосновывают тем, что при узкой двери наличники визуально ещё больше сужают проход. Современные дизайнерские решения исключают использование наличников со стороны кухни: ширина проёма для двери 700 мм остаётся прежней, но дверь становится большей.

Это требует аккуратного проёма, качественных штукатурных работ. Финишная отделка стен перекрывает торец коробки. При таком решении коробка (или сам наличник) должны быть «утоплены» в проём на толщину всех отделочных слоёв.

Особенно оправдано такой вариант при замене старых дверей. Размер дверного проёма для двери 70 см очень большой, так как толщина современной коробки в 2 раза меньше, чем у той, которая устанавливалась 20 – 30 лет назад. Часть проёма всё равно придётся закладывать.

Проёмы для санузлов

Выполняются минимальные: размер дверного проёма для двери 60 см – 68,5 х 195,5 (2055) см. Это обусловлено тем, что внутреннее пространство таких комнат стремится к минимуму (за счёт чего увеличивают размер жилых помещений).

Вместе с тем в них требуется поместить ванну, раковину, стиральную машину. Конечно, эти элементы не должны выступать за пределы проёма. Двери открываются наружу, не должны значительно перекрывать ширину коридора.

Узкий проход учитывают производители сантехники, электрических приборов: они свободно проходят в небольшие двери. Внутренне пространство также увеличивается, что позволяет разместить дополнительные полочки.

Если в ванной комнате планируется установка джакузи, то ширина проёма под дверь 600 мм может не позволить занести её в это помещение. Об этом стоит подумать заранее и установить двери в последнюю очередь.

Ещё более узкие двери – 55 см – устанавливают в случае, когда в ванную комнату устраивается дополнительный проход из спальной комнаты. Главный вход стандартный – 60 мм, а второй вход уже на 5 см. Это удобно, позволяет более рационально использовать пространство спальни.

Небольшой размер дверной коробки для двери 60 см – 665 х 2043 мм позволяет уложиться в рекомендованные СНиПом минимальные размеры туалета: 0,8 м по ширине и 1,2 м в длину. Дверь с наличниками полностью закрывает смежную с коридором стену.

Также следует учитывать, что через неширокие двери ванной в другие помещения проникает меньше влаги.

Заключение

Устройство дверного проёма – при кажущейся простоте – требует серьёзного внимания. Ошибки недопустимы: исправление их обойдётся очень дорого.

Стандартные размеры дверей

Стандарт – это преимущество, если речь идет о размере дверей.  Образно говоря, выбирая двери стандартных размеров, Вам не нужно задаваться вопросами как «навесить» новые петли или как «прорубить» более широкий дверной проем (или «сузить» имеющийся).

Стандарт – это преимущество, если речь идет о размере дверей.  Образно говоря, выбирая двери стандартных размеров, Вам не нужно задаваться вопросами как «навесить» новые петли или как «прорубить» более широкий дверной проем (или «сузить» имеющийся).

Когда речь заходит о межкомнатной двери, согласитесь — лучше экспериментировать с материалом дверного полотна, цветом, фактурой, эксклюзивными декоративными элементами или с использованием ковки, но не с размером.

Да, это как раз тот случай, когда размер – размер межкомнатных дверей — имеет значение. Иначе монтаж дверей из быстрого, недорогого и легкого рискует превратиться в затяжной и малоприятный вид деятельности, особенно, если Вы решились осуществлять установку дверей самостоятельно.

Оговоримся, что понятие стандартный размер дверей включает в себя сразу две стандартные величины: размеры дверного проема и размеры дверного полотна. Причем стандартные размеры дверей зависят от их назначения. Так, в одной квартире могут быть дверные проемы различных размеров, например, шириной 1300 мм, 1000 мм, 900 мм и 800 мм, и это не говоря еще о двустворчатых дверях. С высотой все понятнее – она варьируется от 1950 мм, 1959 мм (для сантехнических и двустворчатых дверей) до 2070 мм.

Если Вы впервые заказываете двери, тогда стоит обратить внимание на то, что стандартные размеры дверей подразумевают также стандартные размеры толщины дверной коробки. Обычно, она равна примерно 75 мм.

На практике все зависит от толщины стен, где «прорублен» дверной проем. Так, если дверной проем сделан в кирпичной разделительной стене толщиной 7,5 см, тогда толщина коробки 10,8 см, если в стене с деревянными брусьями толщиной 10 см, и толщина дверной коробки будет равна 75мм, то вам придеться дополнительно устанавливать доборную планку.

Чтобы не ошибиться со стандартными размерами дверей для расчетов, можно использовать следующую формулу: ширина дверного проема = ширина дверного полотна + 10 см (но лучше заложить 8 см на ширину дверной коробки + 3-4 см запаса, например, на «пропенку»), а можно довериться профессионалам, которые сами произведут замеры и рассчитают размеры дверей.

При выборе межкомнатных дверей стоит обязательно обратить внимание,и проконсультироваться у продавца — какие стандартные размеры дверного полотна выпускает тот или иной производитель межкомнатных дверей.

Ниже приведена сводная таблица стандартных размеров дверных полотен выпускаемых нашим производством:

	Стандартные размеры дверного проема (мм)	Стандартные размеры дверного полотна (мм)
Межкомнатная дверь	2070 x 970 2070 x 870 2070 х 770 2070 х 670 1970 х 670 1970 х 620	2000 x 900 2000 x 800 2000 х 700 2000 х 600 1900 х 600 1900 х 550
межкомнатные двери с оконным проемом	2070 х970 2070 x 870 2070 x 770 2070 x 670 1970 х 670 1970 х 620	2000 х 900 2000 x 800 2000 x 700 2000 x 600 1900 х 600 1900 х 550

Когда возникает задача, требующая замены старых дверей на новые, то важным параметром для ее решения является определение необходимых размеров дверного полотна и дверного проема. Вряд ли кому-нибудь понравится, если купленная дверь не подойдет по размерам в специально подготовленный проем, поэтому, перед покупкой необходимо измерить ширину, высоту, а также толщину стены дверного проема для установки будущей двери.

На данный момент единых для всех производителей стандартных размеров не существует, есть определенный диапазон, который и принято считать стандартным. Главной особенностью данных параметров можно назвать то, что в зависимости от назначения комнат и помещений стандартные размеры дверей могут меняться. Если брать, к примеру, ванную комнату или туалет, то размеры дверей могут быть 500х1900, 600х1900, а также и 600х2000, поэтому их называют сантехническими дверями. Следует учесть, что последний параметр подойдет для залы с двустворчатыми дверьми. На нашем сайте представлена вся информация о стандартных дверях, которые производятся нашей компанией DveriFine.

Преимущества использования стандартных дверей

Изделия стандартных размеров имеют ряд неоспоримых достоинств в отличие от нестандартных дверей:

• стандартные размеры дверного проема позволят осуществить установку дверей с минимальными трудозатратами за достаточно короткий промежуток времени. Вы сможете самостоятельно, не прибегая к услугам специалистов, осуществить монтаж дверей;
• вам не потребуется заказывать производство эксклюзивного дверного полотна;
• стоимость стандартных дверей намного дешевле в сравнении с нестандартными, что гарантирует отличную экономию вашего бюджета;
• если дверной проем подходит под стандартный размер дверей, то вы можете выбирать из огромного количества разнообразных моделей те двери, которые в полной мере удовлетворят ваши эстетические вкусы.

Помощь в выборе дверей

В случае возникающих сомнений по поводу того, подойдет ли к вашему проему стандартная дверь, вы всегда можете обратиться к нашим консультантам, которые помогут разрешить все сомнения и посоветуют приемлемые варианты дверей. Связаться с нами можно по телефону или электронной почте, а можно подойти в точки розничной торговли, которые принадлежат компании DveriFine, и уже на месте решить все вопросы.

Каковы стандартные размеры гаражных ворот для гаражей на 2 машины, на одну машину и гараж на колесах?

При покупке гаражных ворот на замену или добавлении их к новому дому важно понимать стандартные размеры гаражных ворот. Учитывая разнообразие комбинаций размеров, трудно назвать какой-либо один вариант стандартным размером гаражных ворот, но некоторые размеры, безусловно, встречаются чаще, чем другие. Вот стандартный размер гаражных ворот в зависимости от высоты и ширины: 2

•  7–8 футов в высоту и 8–10 футов в ширину для одиночных гаражных ворот
•  7–8 футов в высоту и 16–18 футов в ширину для двойных гаражных ворот
• 10–14 футов в высоту и 10–14 футов в ширину для ворот гаража на колесах

Что впереди

• Конструкции гаражных ворот
• Одинарные гаражные ворота
• Двойные гаражные ворота
• Двери для автофургонов
• Комбинированные гаражные ворота
• Гаражные ворота на заказ
• Измерение гаражных ворот
• Заказ новой гаражной двери

Варианты исполнения гаражных ворот

Необходимый размер гаражных ворот зависит от размера и планировки самого гаража. Чертежи гаражей варьируются от небольших помещений, предназначенных для одного автомобиля, до больших стандартных размеров гаражных ворот на 2 машины и вариантов для нескольких автомобилей.

Если вы купили существующий дом, это решение, скорее всего, уже было принято за вас. Но при строительстве или реконструкции дома необходимо учитывать несколько факторов, в том числе:

• Личные предпочтения, стиль и потребности зависят от количества транспортных средств.
• Эстетика и как фасад гаража повлияет на внешний вид вашего дома.
• Практичность и стоимость обслуживания нескольких дверей и системы открывания.

Стандартные размеры гаражных ворот

	Коммон Хайтс	Общая ширина
Одинарные двери	7 или 8 футов	8, 9 или 10 футов
Двойные двери	7 или 8 футов	16 или 18 футов
Двери для автофургонов	10, 12 или 14 футов	10, 12 или 14 футов
Примечания	Высота дверей доступна с шагом 3 дюйма, кроме 7 футов, 3 дюймов	Ширина двери доступна с шагом 2 дюйма

Размеры гаражных ворот на одну машину

Подходящие для небольших гаражных площадей с местом только для одного автомобиля, одинарные гаражные ворота обычно имеют высоту 7 или 8 футов и высоту 8, 9, или 10 футов в ширину. Двери подходят для одного стандартного автомобиля, внедорожника, грузовика или фургона.



Размеры гаражных ворот на две машины

В домах с гаражами на несколько автомобилей чаще всего используются двустворчатые ворота высотой 7 или 8 футов и шириной 16 или 18 футов. Этот вариант также популярен среди тех, кто планирует использовать часть своего гаража в качестве мастерской или складского помещения.



Размеры гаражных ворот RV

Большие двери доступны для тех, у кого особые потребности, например, для парковки нескольких автомобилей или дома на колесах. Эти негабаритные гаражные ворота обычно имеют высоту и ширину 10, 12 или 14 футов.



Комбинированные гаражные ворота

Как видно на рисунке выше, во многих гаражах используется комбинация либо нескольких одинарных дверей, либо одной и двух дверей. Хотя эти конструкции гаражных ворот предлагают больше места и гибкости, они также требуют технического обслуживания и обслуживания как минимум двух отдельных открывателей и систем гаражных ворот.



Гаражные ворота на заказ

Если у вас возникли проблемы с поиском подходящей сборной двери, отвечающей вашим потребностям, компания Door 48 может помочь с проектированием и изготовлением деревянных и стальных гаражных ворот на заказ. Посетите веб-сайт Door 48 или позвоните по телефону 844-568-0114 для получения дополнительной информации.



Стандартная толщина гаражных ворот

Стандартные панели гаражных ворот имеют толщину примерно 1/8 дюйма. В зависимости от использования вашего гаража вам может понадобиться изоляция, а может и не понадобиться. Если вы проводите время в своем гараже, вы можете подумать об установке изоляции. Правильно установленная изоляция может держать ваш гараж на 12 градусов теплее зимой и на 25 градусов прохладнее летом, что также может положительно повлиять на затраты на электроэнергию.



Как измерить ваши гаражные ворота



Если вы подумываете о покупке новых гаражных ворот, мы будем рады посетить и измерить вашу дверь, чтобы убедиться, что вы ищете правильные варианты. Но, если вы любите делать все своими руками, вот пошаговые инструкции по измерению ваших гаражных ворот и обеспечению того, чтобы в вашем гараже можно было разместить открыватель и дверь как в открытом, так и в закрытом положениях.

1. Измерьте ширину и высоту дверного проема – называется «грубое открытие» — до ближайшего дюйма. Это будет примерно такой же размер, как ваша дверь.

2. Измерьте пространство слева и справа от проема, называемое «боковой комнатой». Для большинства систем с вертикальными направляющими требуется 3,75 дюйма с каждой стороны. Некоторым системам требуется еще больше места — 5,5 дюйма.

3. Измерьте расстояние между верхней частью проема и потолком, называемое «высотой». Для стандартных систем требуется 12 дюймов высоты над головой, а для большинства сошников требуется дополнительный 3 дюйма зазора.

4. Измерьте расстояние от дверного проема гаража до задней стены гаража, называемой «подсобным помещением». Вам понадобится заднее пространство, равное высоте двери плюс 18 дюймов, возможно, больше в зависимости от установки открывателя.



Заказ новых гаражных ворот

После того, как вы определились с размером гаражных ворот и готовы приступить к покупке новых ворот, мы готовы вам помочь. Позвоните по телефону 844-214-2724, и член нашей команды будет готов помочь.

Однако имейте в виду, что с лета 2021 года проблемы с цепочками поставок, такие как доступность материалов, нехватка рабочей силы и задержки доставки, продолжают влиять на доступность продукта и сроки установки. Даже гаражные ворота обычных размеров могут потребовать специального заказа. Наша команда делает все возможное, чтобы обеспечить вам своевременное получение наилучшего продукта, но мы просим и ценим ваше терпение.



Отзывы клиентов

Узнайте, что один из наших довольных клиентов говорит о своем опыте измерения и установки гаражных ворот:

«Коди Смит — мой торговый представитель в A1. Я не могу сделать достаточно комплиментов ему и людям из A1. От первого звонка, чтобы запросить оценку, до фактического выезда на оценку и замеры, до завершения сделки. Весь опыт был отличным. На самом деле я получил 4 разных предложения от 4 разных компаний. Процесс и цены были лучшими с A1. О, я посетил шоу-рум на 32-й улице и Бродвее в Фениксе. Чтобы завершить мой выбор цвета. Визит был очень полезным, вид дверей почти в натуральную величину дал мне лучшее представление о том, как это будет выглядеть. Из-за этого визита я изменил стиль двери по сравнению с тем, что был изначально. Я также смог проверить цвет, который я выбрал. Я рекомендую посетить шоу-рум, это действительно помогло в принятии решения. Отличная работа, A1, не могу дождаться, когда получу новую гаражную дверь».
