Монтаж железобетонных перемычек — Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

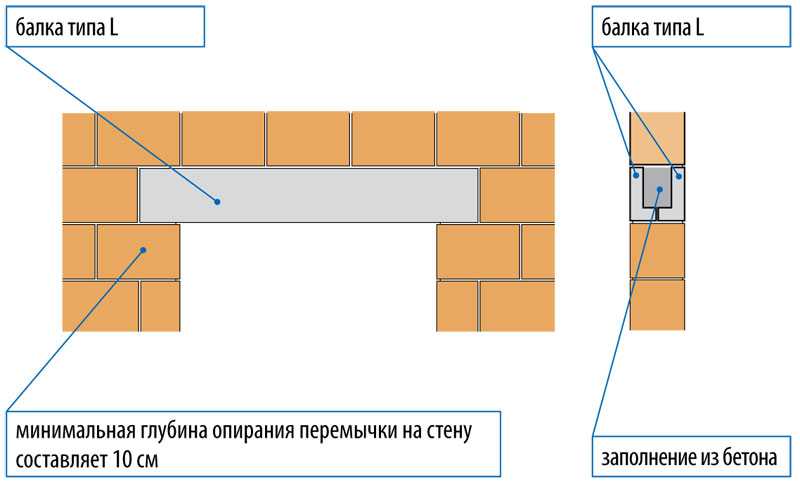

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)
— в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

Правильный монтаж перемычек в стенах и перегородках

В заданных рамках

Дом без окон и дверей — это просто бункер. Поэтому при возведении любого объекта недвижимости из кирпича или строительных блоков не обойтись без перемычек, образующих основу прочности оконных и дверных проёмов.

Современные строительные технологии предлагают несколько вариантов решения задачи перекрытия проёмов, при этом наиболее популярным способом остаётся монтаж железобетонных перемычек заводского изготовления. Это зачастую и удобнее, и проще.

Однако при проведении строительного контроля кладки стен и перегородок из кирпича и стеновых блоков около 20% всего количества выявляемых дефектов относится именно к некачественно исполнению монтажа перемычек. Все разновидности таких ошибок и нарушений при монтаже оконных или дверных проёмов можно условно разделить на три характерные группы.

Входной контроль качества перемычек

Зачастую в качестве перемычек используют то, что оказалось под рукой, лишь бы подходило по длине и перекрывался проём. Кроме длины, перемычки должны соответствовать проекту по несущей способности, рабочей высоте, толщине, армированию и классу бетона.

На их поверхности не должно быть крупных сколов, обнажения арматуры, трещин шириной раскрытия свыше 0,2 мм (фото 1). Обязательна маркировка изделий, соответствующая проекту и наличие отметки ОТК завода-изготовителя (фото 2).

На серьёзных стройках монтаж перемычек как достаточно ответственный процесс и вовсе подлежит обязательному освидетельствованию с оформлением Акта на скрытые работы с приложением правильно оформленного паспорта качества на изделия. Ведь от качества таких строительных конструкций напрямую зависит надёжность постройки и даже жизнь и здоровье будущих жильцов.

Качество подготовки стен к монтажу перемычек

Часто неопытные строители отмеряют низ перемычек дверных проёмов от плиты или чернового пола и (или) без учёта порога.

В результате после заливки стяжки и устройства «чистого» пола стандартный дверной блок попросту не вмещается в проём, что приводит к дополнительным тратам заказчика.

Нередко встречаются и ошибки строителей в виде «промашек» с отметками низа перемычек, когда стены не «выгнаны» до нужной отметки или перемычки расположены в разных уровнях.

Особенно это критично, когда окна расположены в одном помещении и заказчику приходится дополнительно раскошелиться на этапе отделочных работ, чтобы нивелировать эту разницу при оштукатуривании откосов.

Но всё это второстепенные факторы, затрагивающие лишь косметическую сторону постройки. Куда опаснее другие виды строительных дефектов, напрямую касающиеся надёжности конструкций.

Наиболее распространённая ошибка самодеятельных частных строителей или нанятых «диких» бригад заключается в некачественной подготовке стен к этапу монтажа перемычек. Вскоре после строительства такое приводит к появлению на стенах нового дома характерных дефектов в виде трещин.

Поэтому необходимо своевременно, уже при устройстве первого этажа, распределить концентрированные нагрузки, которые обязательно возникнут в местах опирания перемычек на стены.

Для кладки из ячеистых блоков (газоблок, пенобетон, арболит, полистиролбетон, шлакоблок и т.д.), в местах опирания перемычек устанавливаются бетонные опорные подушки, либо выкладывается несколько рядов полнотелого кирпича (фото 3-5).

Если этого не сделать, происходит разрушение низкопрочного материала под воздействием сосредоточенной нагрузки (фото 6, 7).

В стенах из облегчённых керамических блоков под опирание перемычек также выкладывается ряд полнотелого кирпича, либо подкладывается толстая стальная пластина на растворе, либо просто слой жёсткого раствора на марку выше обычного.

Часто в местах опирания перемычек большого пролёта, например под панорамное остекление, вся кладка дополнительно армируется кладочной сеткой (фото 8-10).

Контроль качества монтажа перемычек на стены

Некачественный монтаж, а попросту — откровенный брак часто выражается в отсутствии растворной постели под опорной частью перемычки, которая устанавливается «насухо», что в принципе недопустимо.

Бывает, нерадивые каменщики укладывают перемычку с недостаточной или разной длиной опирания. Например, 400 мм с одной и всего 100 мм с другой стороны, хотя по проекту и нормам должно быть не менее 250 мм (фото 11-12). Нередки случаи монтажа перемычки с недостаточным опиранием перемычек (фото 13).

СМОТРИТЕ ТАКЖЕ:

Ошибки кирпичной облицовки

Качество армирования фундамента

Стандарты кладки стеновых блоков

Ещё по теме ВОЗВЕДЕНИЕ СТЕН

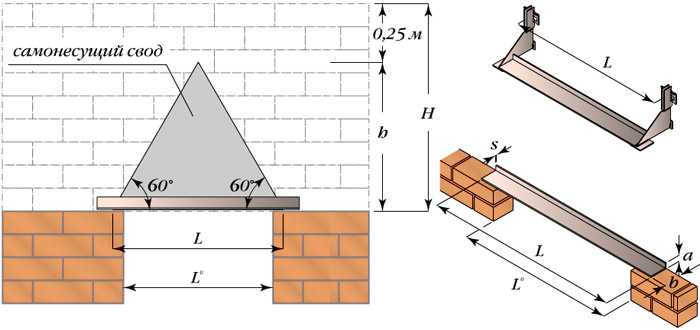

При устройстве кирпичных или арматурных перемычек необходимо проверить, чтобы гладкая арматура загибалась крючком и заходила для опирания в стену не менее чем на 250 мм. Здесь также нельзя укладывать арматуру «насухо». Возможно проявление прогибов арматуры и трещин в кладке (фото 14-16).

Арматура обязательно должна размещаться в слое раствора толщиной не менее 30 мм по опалубке (фото 17-20).

По окончании монтажных работ кирпичные (арматурные) перемычки, также как и монолитные, выдерживается в опалубке, в зависимости от температуры воздуха от 5 до 24 дней.
