УШП фундамент технология

В строительной отрасли постоянно происходят изменения, связанные с разработкой и внедрением новых и более совершенных технологий выполнения строительных работ. Изменения касаются всех конструктивных элементов зданий.

Относительно недавно появился достаточно интересный вариант устройства монолитных фундаментов – утепленная шведская плита. Он получает все большую популярность и распространение как при строительстве небольших, так и крупных объектов.

Устройство УШП фундаментов

В зависимости от типа грунта, при устройстве УШП фундамента технология может незначительно изменяться. Однако основные процессы остаются неизменными. Возведение утепленной шведской плиты состоит из следующих операций и процессов:

• Проектировка. На этом этапе производится точный расчет нагрузок, выбор оптимально подходящих строительных материалов, производится оценка грунтов. Определяются оптимальная толщина плиты и необходимое количество арматуры.

Площадь м2	Расстояние от КАД	Высота УШП
Площадь м2	Расстояние от КАД	250 мм	300 мм	400 мм
от 50 до 100 м2	до 20 км	от 5500р.	от 6900р.	от 7250р.
	21 — 90 км	от 5950р.	от 7100р.	от 7550р.
	от 91 км	от 6500р.	от 7550р.	от 8100р.
от 101 до 200 м2	до 20 км	от 5150р.	от 6500р.	от 6850р.
	21 — 90 км	от 5550р.	от 6700р.	от 7150р.
	от 91 км	от 6100р.	от 7250р.	от 7700р.

• Подготовительные работы. Перед началом работ площадка освобождается от мешающих конструкций, растительности и мусора. После этого необходимо произвести разбивку и разметку участка. Это позволит в кратчайшие сроки и с высокой точностью производить устройство УШП фундамента.

• При строительстве на слабых грунтах иногда возникает необходимость в укреплении почвы еще до начала разработки котлована. Для этого используется листовой металлический шпунт. Он погружается на глубину котлована и значительно упрощает выборку грунта.

• Земляные работы начинаются со срезания растительного слоя (около 20 сантиметров). Этот слой можно применять для выравнивания участка. После этого можно начинать рыть сам котлован. Его стенки должны иметь небольшой уклон. Для проведения земляных работ можно использовать следующие виды специальной техники:

Грейдер. Применяется для срезания верхнего слоя почвы.
Экскаватор. Поможет быстро и качественно разработать котлован.

• В случае необходимости усиления и закрепления стенок котлована производится дополнительное их укрепление. Оно может выполняться двумя способами:

Листами шпунта, которые будут закрепляться деревянными досками или металлическими трубами.
Цементным раствором. Он наносится на предварительно армированные металлическими сетками стенки. Этот способ достаточно затратный, однако обеспечивает высокую надежность и качество.

• Создание уплотненной подушки из песка и гравия или щебня. Она должна повысить несущую способность и устойчивость.

•

Устройство опалубки. Она возводится из щитов и должна быть надежно закреплена, чтобы не допустить распирания щитов и их усадки в грунт.

• Укладка теплоизоляционных и гидроизоляционных материалов, которые должны покрывать железобетонную плиту со всех сторон.

• Армирование каркаса стержнями и сетками. Сетка у подошвы плиты должна изготавливаться из более толстых стержней. Одновременно с этим укладывается система «теплый пол».

• Заливка бетонной смеси. Смесь должна быть хорошо уплотненной, чтобы в ней отсутствовали поры, пустоты и пузырьки воздуха.

После того, как бетон застынет, можно снимать опалубку. Затем шлифуется верхняя поверхность, и плита набирает прочность. Только после этого можно возводить остальные элементы здания.

УШП фундамент технология

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

Что такое УШП и ее составляющие

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев. Это:

Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.
Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
Слой амортизации. В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Достоинства и недостатки УШП фундамента

Технология УШП фундамента очень распространена в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей, благодаря массе имеющихся преимуществ:

Так как в нашей стране на большинстве территории не очень благоприятный климат и грунт для возведения домов, то такой фундамент способен помочь, так как его можно возводить на любой почве.
Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства.
Основание уже содержит отопительную систему в виде труб с теплой водой, канализацию и водопровод.
Так как плиты обладают высокой энергосберегающей способностью, то они очень экологичны.
С таким фундаментом можно забыть о плесени и сырости в доме, так как фундамент полностью гидроизолирован.
Быстрота возведения. Полностью фундамент может быть готов в промежуток от 3 дней до 2 недель.
В местах стыков не скапливается конденсат, так как отсутствуют температурные швы.

Не существует идеальной технологии строительства фундамента, поэтому и УШП имеет свои отрицательные стороны:

Хорошее качество данного основания повышает и его цену.
Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.
Если вдруг произойдет поломка какой-то коммуникации в фундаменте, то это вынудит к разбору пола и самого фундамента.
Так как в России данная технология еще не очень распространена, то специалистов по возведению фундамента найти очень сложно.

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Пошаговая технология монтажа УШП

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

Важно! Установка УШП фундамента возможна для домов из бруса, строительных плит, кирпича и камня и имеющих не более трех этажей.

Итак, алгоритм работы при установке такого типа фундамента:

В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.
Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки.
Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.
Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему.
Создание дренажной системы происходит по такому алгоритму:
На дно готовой траншеи сверху на геотекстиль укладывается щебень.
Вертикальная установка колодцев из гофрированных труб или гладких.
Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу.
Траншея поверх труб засыпается щебнем и укрывается геотекстилем.
Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой.
Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.
Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме:
Первым слоем укладывается пенополистирол, который идет по всему периметру.
Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».
Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.
Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах.

В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.
Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.

Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.
После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.
Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

Ушп фундамент технология своими руками

УШП фундамент своими руками

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП). Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы.

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундаментного основания, значительно упрощаются дальнейшие строительные операции.

Преимущества использования данного способа

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.

Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
Затем осуществляется армирование, укладываются отопительные трубы и плиты.
Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание.
С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.
В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня.
Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.
Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно укладывать трубы.
Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия.
В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку. Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален. Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки.

Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. В рамках этих действий лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

Итак, в данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите грамотно и качественно выполненный фундамент.

Фундамент УШП своими руками: видео, фото

УШП фундамент своими руками возвести не так сложно, как это кажется на первый взгляд. Многие застройщики при возведении дома обращают внимание именно на шведскую плиту, благодаря ее очевидным преимуществам. Расскажем в статье про очевидные преимущества и недостатки УШП, как самостоятельно залить фундаментную плиту по шведской технологии. В конце статьи смотрите видео по данной теме, где подробно рассмотрена вся технология монтажа УШП своими силами.

УШП представляет собой разновидность теплых плитных фундаментов. Утепленная плита получила свое распространение в суровом северном климате. Утепленная шведская плита выполняет ряд важных функций: фундаментная основа здания, бетонное перекрытие первого этажа, оснащенное системой теплых полов. При соблюдении технологии, конструкция позволяет снизить теплопотери и уменьшить затраты на отопление.

Утепленная шведская плита: минусы и плюсы

Технология возведения фундамента всегда подвергается различным новшествам благодаря появлению новых строительных материалов. УШП фундамент появился не так давно, поэтому необходимо для начала рассмотреть все недостатки и преимущества УШП. Данная технология относительно сложная и дорогостоящая (посмотрите на видео расчеты экономии на отоплении), но при этом обладает весомыми преимуществами:

Поверхность плиты служит фундаментом и основанием пола первого этажа.
Отсутствие швов, что важно при укладке плитки или заливке полимерного пола.
Плита снижает влажность в помещении, обеспечивая комфортный микроклимат.
УШП подходит для возведения дома из любого материала, но не более трех этажей.
Но самое главное, что данный фундамент не требователен к типу и состоянию грунта.

Схема устройства утепленной шведской плиты

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Геотекстиль в конструкции служит для защиты перемешивания грунта и отсыпки, свободно пропуская влагу через себя.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Видео. Утепленная шведская плита технология

(5,00 из 5) Загрузка…

УШП фундамент

Технологии энергосбережения перестали быть новинкой и внедряются повсеместно. Во многом помогает опыт и знания зарубежных сотрудников. Достичь минимальных потерь тепла можно за счет правильного утепления. Касается эта процедура не только стен, но и фундамента. Одним из лучших решений будет УШП фундамент. Его легко изготовить своими руками. В статье будут рассмотрены нюансы и требования к такой конструкции.

Общие сведения

Хотя технология укладки утепленной шведской плиты способна решить множество вопросов в отношении утепления, технология не получила достаточного распространения. Такая ситуация связана с тем, что не все подрядчики знакомы с особенностями такого фундамента. По общему принципу шведская плита похожа на обычный плитный фундамент. Отличие лежит только в способе, который используется для ее утепления. Кроме того, прокладка коммуникаций осуществляется в толще плиты, что позволяет правильно подойти к распределению пространства. Утепленная шведская плита является неотъемлемым атрибутом «пассивного дома». Получил он свое название за счет минимального потребления или полного отказа от различных невозобновляемых источников энергии в пользу возобновляемых. При этом комфорт от проживания в таком доме никак не страдает.

Строение конструкции

Есть определенный принцип, по которому осуществляется возведение шведской плиты. В зависимости от подрядчика могут быть внесены некоторые вариации, которые не влияют на общее устройство. Выше было сказано, что такая конструкция относится к плитным фундаментам. Последние отличаются способностью распределять нагрузку по всей площади основания, что необходимо при малой несущей способности верхних слоев грунта. Разительным отличием является наличие ленточной конструкции в плитном фундаменте. Она сооружается для создания лучшей опоры под несущие и внутренние стены. В большинстве случаев дополнительная опора не выступает за пределы плиты, но выравнивается в уровень с использованием утеплителя. Места усиления называют ребрами жесткости.

Уникальной особенностью фундамента УШП является особое расположение слоев. Монолитная плита, которая заливается непосредственно на участке, укладывается на подложку из утеплителя. Дополнительно поверх утеплителя на плиту укладывается контур отопления теплого пола, который дает возможность прогреть помещение с большей эффективностью и теплоотдачей, чем обычными радиаторами. На иллюстрации выше показаны базовые слои шведской утепленной плиты.

Утепленная шведская плита также классифицируется как фундамент с мелким заглублением. Перед ее укладкой выполняется выемка верхнего слоя грунта на определенную глубину. Подготовленный котлован под плиту тщательно выравнивается. Глубина, на которую делается закладка будет полностью зависеть от качества грунта на участке под застройку. Котлован расширяется не только под размер самого фундамента, но и для утепленной отмостки, которая обязательно укладывается по периметру УШП. Делается это для уменьшения уровня промерзания грунта и снижения вероятности его пучения.

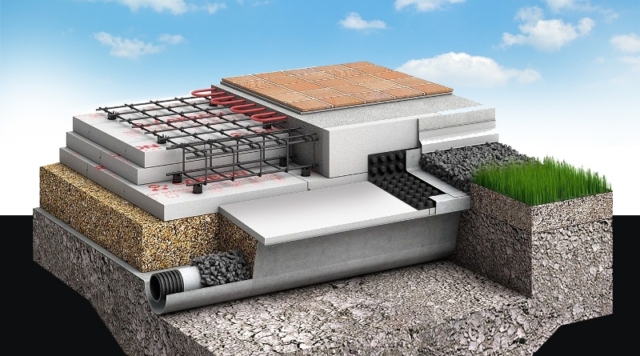

На иллюстрации видно, что после выравнивания грунта, на него выполняется укладка геотекстиля. Задачей материала является придание грунтовому слою дополнительной прочности, которая необходима для стабильности всей конструкции плиты. На чертеже также видно, что обязательным элементом плиты является система дренажа, которая призвана отводить скопившуюся влагу из-под фундамента. При этом система дренажа является кольцевой и прокладывается по всему периметру фундамента. В качестве дренажей используются трубы, которые укладываются в подготовленные канавы и засыпаются щебнем мелкой фракции, который выступает фильтрующим слоем. Каждая труба имеет свой выход к отдельному колодцу или все обеспечивают сток в один дренажный колодец.

На чертеже также хорошо видно, что позволяет правильно распределить нагрузку от утепленной шведской плиты. Слой среднезернистого песка укладывается на геотекстиль и тщательно трамбуется, чтобы не было никаких просадок. Дополнительно к песку в некоторых случаях укладывается слой щебня в 20 см. Его ролью также является быстрый отвод жидкости от конструкции. Количество и размер слоев подушки определяется в зависимости от качества грунта еще на этапе проектирования.

Прокладка всех коммуникаций осуществляется еще на этапе котлована одновременно с засыпкой подушки. На приведенном чертеже видно только трубу канализации, но на самом деле выполняется укладка труб водопровода и других систем. При этом канализация чаще всего является автономной, поэтому на определенном расстоянии от дома монтируется септик, куда и уходят все стоки. Кроме коммуникаций, которые связаны с водой, выполняется прокладка различных питающих и информационных кабелей. Это упрощает их последующую разводку по всем помещениям в доме.

После подготовки подушки выполняется укладка утеплителя. Его минимальная толщина составляет 10 см. Показатель может быть увеличен вдвое или больше по желанию клиента. В качестве утеплителя применяется экструдированный пенополистирол с увеличенной плотностью. Только такой материал позволяет выдержать большой вес монолитной плиты фундамента, которая будет располагаться сверху. В некоторых случаях укладка утеплителя для фундамента осуществляется на опорную подушку. В других случаях застилается еще один слой геотекстиля, который выступает дополнительной защитой.

Теплоизоляция снизу неспособна полностью выполнять свои задачи, если торцевые части будут доступны к проникновению холода. Пока они открыты существуют большие мостики холода, которые сводя на нет все усилия по утеплению здания. Решается проблема укладкой специальных плит пенополистирола, которые закрывают торцевую часть фундамента. Инженеры некоторых компаний позаботились, чтобы в ассортименте утеплителя присутствовали угловые элементы, который хорошо зажимаются под весом монолитной плиты фундамента.

Обратите внимание! На некоторых L-образных листах пенополистирола, которые закрывают торцевую часть, есть дополнительные листы из асбестоцемента или стекломагнезиита, который обеспечивают простоту укладки различных отделочных материалов для цоколя.

В дополнение к существующему слою утепления делается укладка дополнительного утеплительного пояса, который располагается по всей ширине отмостки вокруг дома. Так как плита имеет небольшое заглубление, необходимо ликвидировать возможность проникновения под нее холода. Если этого не сделать, тогда может произойти деформация фундамента или выход из строя коммуникаций, которые заполнены жидким носителем. Утеплитель для отмостки размещается с небольшим уклоном от стен здания, чтобы талая или дождевая вода могла свободно стекать в дренажную систему.

Поверх утеплителя выполняется монтаж дополнительного гидроизолирующего слоя. В его качестве обычно применяется виниловая пленка большой толщины, которая укладывается единым контуром с проклейкой швов между отдельными элементами. Некоторые мастера привыкли применять рубероид, который не наплавляется, а приклеивается с использованием холодной мастики. Сверху на гидроизоляцию угадывается еде один пласт утеплителя. При этом он не является сплошным и располагается только в местах, где будут жилые комнаты или помещения. Благодаря этому образуется определенная выемка, которая располагается по периметру стен. Именно в нее и производится заливка дополнительной усиливающей ленты или ребер жесткости.

Толщина этого слоя также является значительной и может достигать 20 см. В определенных ситуациях допускается увеличение толщины слоя для максимального утепления фундамента в виде монолитной плиты. На толщину утеплителя для фундамента влияют климатические условия в определенной местности. Учитывается также высота ребер жесткости, которые монтируются на фундаменте. Все цифры выводятся еще на этапе проектирования, а не возведения.

Монолитная плита должна быть армирована, поэтому поверх слоев утеплителя выкладывается металлическая решетка из прутов. Эта решетка чаще всего является объемной и включает в себя два уровня, которые переплетаются между собой и хорошо укрепляют монолитную плиту. Кроме армирования фундамента, металлическая решетка выполняет еще одну опорную функцию, но в этот разу уже для труб отопления, которые фиксируются к прутам. Принцип укладки контуров для такого типа фундамента является схожим с тем, который применяется для теплых полов в квартирах или домах. Одновременно производится монтаж сразу всех контуров. При этом длина каждого не может превышать 90 метров, чтобы не возникало гидростатического напряжения и больших перепадов температуры в носителе.

Обратите внимание! Еще до укладки каждого контура должно быть известно, где именно будет монтироваться коллектор, куда будут приходить все трубы контуров теплого пола.

В последнюю очередь выполняется заливка фундамента с использованием бетонного раствора. Толщина последнего для шведского фундамента может достигать 10 и больше сантиметров, если это будет необходимо. После набора прочности эта заливка фундамента выступает также черновым полом для первого этажа, на который при минимальной подготовке может осуществляться укладка различных отделочных материалов. Монтаж стеновых блоков осуществляется на подготовленные для них участки. Чаще всего утепленная шведская плита используется для домов, которые собраны по каркасной технологии или из сруба. Такое основание прекрасно зарекомендовало себя как основа для домов из пеноблоков и газоблоков.

Совет! Для действительно качественной теплоизоляции выполняется укладка утеплителя на стены, как только завершены основные этапы строительства.

Положительные свойства УШП

Одним из главных преимуществ такой конструкции фундамента является возможность укладки практически на любом грунте. Минимальная глубина залегания компенсируется большой опорной подушкой. Свою роль также выполняет геотекстиль, который в определенной мере армирует фундамент, а также металлическая арматура. Если проект такого фундамента подготавливается профессионалами, тогда не придется переживать о возможных деформациях плиты фундамента вследствие воздействия на нее различных сил. Шведская плита с утеплением пришла в наш регион из стран Скандинавии, где зимы довольно суровые, а грунт выделяется повышенной влажностью, что является катастрофой для классических ленточных фундаментов, но фундамент УШП зарекомендовал себя как самый надежный.

Задачей плитного фундамента по шведской технологии является не только сохранение, но и аккумулирование тепла, что становится возможным благодаря большому слою утеплителя, а также жидкостным теплым полам, которые проложены по всей площади фундамента. Если вследствие каких-либо условий возникает остановка системы отопления, то плита будет остывать довольно долго, сохраняя внутри помещения приемлемую для жизни температуру. Если отопление работает стабильно и поддерживается постоянная температура, тогда благодаря такому фундаменту расходы сокращаются на треть, что неплохо для семейного бюджета.

Такой подход особенно важен в тех случаях, когда на фундаменте из монолитной плиты осуществляется строительство каркасного здания. Оно само по себе обладает малой теплоемкостью в силу используемых материалов, поэтому требуется качественное основание, которым и выступает фундамент УШП. Так как во время возведения фундамента УШП осуществляется прокладка всех основных коммуникаций, то на такой фундамент уходит примерно неделя времени. Для классического фундамента, в котором будет выполнена укладка коммуникаций и черновой пол, этот период будет в несколько раз больше.

Минусы УШП

Ленточный фундамент способен простить определенные ошибки, которые могут быть допущены неопытным строителем во время закладки. Что касается фундамента УШП, то здесь ситуация обстоит иначе. Укладка такого фундамента должна выполняться строго по инструкции и технологии. Небольшие отклонения могут привести к нарушению целостности или недостаточной несущей способности. Кроме того, такой фундамент может потерять свои свойства, как превосходный изолятор. Еще одна сложность, которую невозможно разрешить самостоятельно заключается в необходимости качественного анализа грунта. Он должен проводиться специалистами в лаборатории. Только после такого исследования будет возможность правильно спроектировать фундамент.

Перед закладкой фундамента УШП должна быть проведена громадная подготовительная работа для участка, на котором есть перепады уровня грунта. Если они значительные, тогда в некоторых случаях устройство фундамента УШП невозможно. Точнее, это возможно, но стоимость такого фундамента будет неоправданно высокой. При выборе фундамента из шведской плиты необходимо понимать, что сооружение подвала, погреба или гаража под домом будет невозможным. Это связано с неглубоким залеганием фундамента, а также с необходимостью опоры в каждой точке плиты.

Еще одним недостатком основы в виде шведской плиты является вмурованность всех коммуникаций. Это означает, что при возникновении аварийной ситуации разрешить ее будет довольно сложно. Потребуется разрушение части плиты основы, чтобы добраться до труб теплого пола или канализации. Это намекает на необходимость особенной внимательности к прокладке труб во время монтажа плиты УШП. Качественна плита по шведской технологии возводится только из высококачественных материалов. Их важно приобретать только у проверенных поставщиков, которые отвечают за качество материалов. Особое внимание при сооружении фундамента УШП необходимо уделить качеству утеплителя. Он должен соответствовать заявленным прочностным характеристикам. Если это будет не так, то монолитная плита даст трещину во время набора прочности.

Последовательность работ

Понимание строения УШП позволяет определиться с тем, какие именно работы будут проводиться на участке во время закладки такого фундамента. Первым делом выполняется осмотр участка и его разметка. Первичная разметка делается таким образом, чтобы учесть вынос отмостки вокруг будущего здания. Далее с использованием средств механизации осуществляется выемка грунта на требуемую глубину. Учитывается не только высота фундамента УШП, но и размер слоев подсыпки. Когда котлован готов, делается финишная разметка, по которой будет производиться монтаж фундамента.

После завершения разметки делается прокладка траншей под дренажные системы. В траншеи под фундаментом укладываются пластиковые трубы. Чтобы отверстия в них не заиливались, делается подсыпка из мелкого щебня. В некоторых случаях траншеи подготавливаются не в грунте, а в слоях подсыпки из песка и щебенки.

Следующим шагом выполняется укладка гидроизоляции под плиту фундамента на днище котлована. Отдельные листы укладываются с перехлестом в 30 см. Швы проклеиваются водостойкой лентой, чтобы обеспечить однородность всей конструкции. Уже на гидроизоляцию выкладываются песчаный или щебневый слой подушки. Слои могут быть разделены между собой еще одним слоем первичной гидроизоляции. В этом случае на днище котлована укладывается щебень, на него настилается гидроизоляция, а сверху насыпается песок.

На подготовленную подушку под плиту фундамента начинается укладка первого слоя теплоизоляции в виде экструдированного пенополистирола. При этом ряды переплетаются, чтобы швы не расходились. Производится дополнительная фиксация с использованием металлических пластин. Подгонка каждого элемента утеплителя для плиты фундамента происходит с высокой точностью. Далее выполняется укладка остальных слоев утеплителя с образованием канавок для ребер жесткости фундамента под стены.

Следующим шагом выполняется армирование фундамента. В местах, где будет произведено возведение стен, армирование осуществляется двойным слоем. Отдельные пруты фиксируются друг с другом посредством вязальной проволоки. После этого можно выполнять прокладку коммуникаций, которые будут залиты бетоном. Фиксация патрубков производится к каркасу плиты посредством стяжек или схожих элементов. Как только будет завершен монтаж труб, их целостность проверяется под давлением. Если все хорошо, то можно заливать бетон на плиту фундамента. Делается это посредством насоса или миксера. Лучше выполнить работу за один заход, чтобы плита получилась монолитной. Все этапы сооружения такой плиты показаны в видео ниже.

Резюме

Как видно, фундамент в виде монолитной плиты по шведской технологии является отличным решением для зданий из легких строительных материалов. С его использованием можно добиться отличной экономии теплоносителей. Лучше если сооружение конструкции плиты фундамента осуществляется профессионалами своего дела, которые способны выполнить правильные расчеты и учесть все нюансы
