Каркасные стены своими руками: Каркасные стены своими руками: этапы возведения

1. Покупаем необходимые материалы
2. Фундамент под каркасные стены
3. Устройство нижней обвязки
4. Установка стоек
5. Монтаж верхней обвязки
6. Монтаж утеплителя и обшивки
7. Видео — инструкция

В наше время при строительстве щитовых сооружений применяются исключительно современные качественные материалы. Поэтому такие здания отличаются поистине превосходными рабочими характеристиками. Популярность их, помимо всего прочего, объясняется еще и простотой возведения, а также дешевизной. О том, как сделать каркасные стены самостоятельно и поговорим далее в статье.

Закупаем необходимые материалы

Для сборки щитовых стен нужно будет подготовить:

Заливаем фундамент под каркасные стены

Поставить каркасные стены можно на ленточный или столбчатый фундамент.

Устройство нижней обвязки

Начинают возведение каркасных стен с устройства нижней обвязки. Брус для этой цели нужно брать самый качественный, поскольку на него будет приходиться основная нагрузка.

Совет: Делая каркасные стены, максимум внимания нужно уделить вопросу продления срока службы материала. Весь брус каркаса обязательно стоит пропитать раствором железного купороса (10%).

Укладка нижней обвязки выполняется следующим образом:

• Металлические шпильки, залитые в фундамент, обмазываются битумом и оборачиваются кусочками рубероида.
• В брусе сверлятся отверстия под шпильки. По краям выбираются пазы для устройства крепления «в пол дерева».
• Далее брус устанавливается на фундамент. В каждый угол вбивается по 4 гвоздя (150мм).
• Если шпильки при возведении фундамента не заливались, выполняется дополнительное крепление бруса на анкера. При этом используются крепежи с шестигранными гайками и широкими шайбами.

Подробнее, как сделать нижнюю обвязку своими руками читайте здесь.

Установка стоек

Продолжают возводить каркасные стены установкой стоек. Своими руками проще всего их будет закрепить на стальные оцинкованные уголки. В первую очередь устанавливаются угловые элементы, далее – промежуточные. Для того, чтобы предотвратить расшатывание стоек до того, как будет смонтирована верхняя обвязка, их нужно укрепить временными укосинами. Расстояние между стойками обычно составляет около полуметра.

Монтаж верхней обвязки и укрепление стоек

Верхняя обвязка монтируется также с использованием стальных уголков. Перед креплением ее к стойкам, следует обязательно проверять их вертикальность. По углам брус верхней обвязки закрепляют «в пол дерева» с использованием четырех гвоздей. Далее приступают к монтажу постоянных укосин. Делают их из бруса меньшего сечения, чем стойки, и крепят с внутренней стороны дома. Каждая стойка должна быть подперта четырьмя короткими укосинами – двумя вверху и двумя внизу.

Монтаж утеплителя и обшивки

На следующем этапе между стойками устанавливаются плиты минеральной ваты. В местах расположения укосин утеплитель подрезается и вставляется под них.

Важно: Чтобы каркасные стены, возведенные своими руками, получились теплыми, устанавливать плиты минваты нужно враспор. Добиться этого можно, выбрав материал шириной чуть больше шага стоек.

Далее приступают к обшивке фасада плитами ОСВ. На них брусками крепится гидроизоляционная пленка. На получившуюся контробрешетку саморезами крепят сайдинг. После этого изнутри здания, также на бруски монтируют пароизолятор. Далее стены обшивают фанерой или гипсокартоном. На этом строительство каркасно-щитовых стен можно считать законченным.

Видео:

Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Содержание:

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

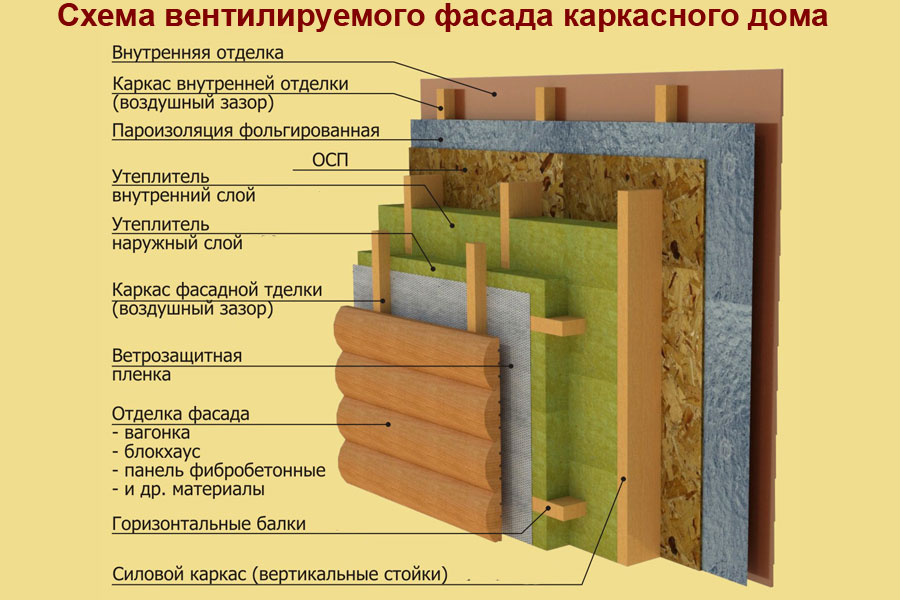

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

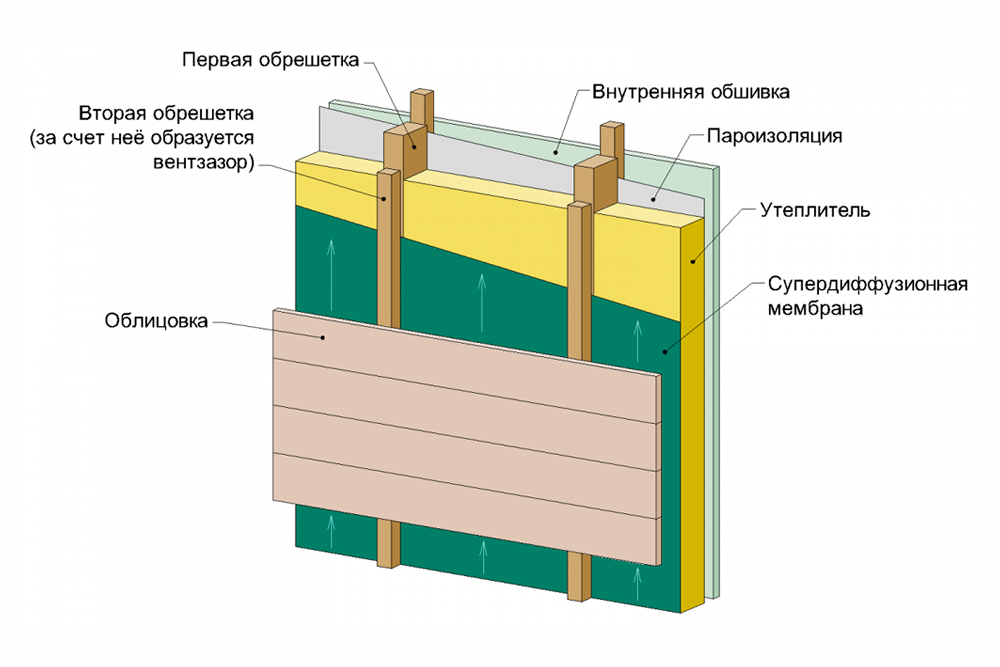

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

• Наружная облицовка;
• Несущая часть с теплоизоляцией;
• Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

• Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
• Несущая часть дает прочность и устойчивость всей стене.
• Встроенная теплоизоляция сохраняет накопленное тепло в помещении.

Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

1. стены, изготовление которых происходит непосредственно на стройке;
2. двойные внешние стеновые каркасные перегородки;
3. модульные стеновые перегородки;
4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Рейтинг

( 8 оценок, среднее 3.88 из 5 )

0 25 208.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

💡 Как сделать каркас стены

Содержание

Возведение перегородки или каркасной стены, разделяющей внутреннее пространство без серьезной структурной реконструкции, — отличное введение в простое здание. В этой работе используются те же принципы и детали , что и при строительстве любой каркасной резиденции.

Несмотря на то, что большая часть работы не будет видна после завершения строительства, если вы будете сокращать путь, это будет очевидно и вызовет трудности, поэтому всегда следите за тем, чтобы вы выполняли работу должным образом.

Разумно начинать процесс обрамления с превосходных продуктов и материалов, а также использовать проверенные методы. Такие задачи, как получение гладких поверхностей стен, столешниц, которые полностью подходят друг к другу, и дверей, которые поворачиваются без заедания, имеют решающее значение для успешной работы. Теперь давайте посмотрим, как построить каркас стены.

Соберите инструменты

Во-первых, вы должны собрать все инструменты, которые вам понадобятся для обрамления стены. Как правило, вам потребуется следующее:

• Рулетка
• Sledgehammer
• Уровень
• Плеймба Боб
• Черная линия
• Круглая пила
• Молоток

Идентификация членов

Стены, за исключением загон, обычно 100 × 50 (2 × 4). несущие стены. Внутренние ненесущие стены могут быть из бруса 75х50 (3х2).

• Частично обрежьте нижнюю часть нижней пластины с каждой стороны дверного проема, прежде чем поднимать настенную раму. Это необходимо для того, чтобы можно было вырезать нижнюю пластину в дверном проеме (с верхней стороны), когда настенная рама выровнена, выпрямлена и закреплена на месте.

Отметьте верхнюю и нижнюю пластины для стоек

• Сначала отрежьте все настенные пластины, верхнюю и нижнюю, и поместите их на пол или поверхность там, где они предназначены, чтобы убедиться, что все они соответствуют плану. .
• Возьмите верхнюю и нижнюю стеновые пластины одной стены, прибейте их временными гвоздями или зажмите их вместе и поместите их на пару табуретов для пилы, чтобы отметить положения стоек и стоек триммера.

• Перекрывающаяся настенная рама имеет двойную стойку на перекрывающемся конце, разделенную блокирующими элементами, которые обычно имеют ту же толщину, что и стойки.

Разместите и зафиксируйте стойки

• Разместите и зафиксируйте стойки между верхней и нижней пластинами. Если шпильки не прямые, кладите изгибом вверх.

• Длина стойки должна соответствовать требуемой высоте потолка за вычетом толщины верхней и нижней пластин, а также толщины обшивки потолка, а также небольшого запаса, скажем, 10 мм (3/8 дюйма). .

Поместите и закрепите пазы

• Закрепите пазы и блокировку между стойками. По крайней мере, один ряд шапочек поможет свести к минимуму скручивание и деформацию.

Разместите и закрепите стойки и жатки триммера

• Установите и зафиксируйте стойку и стойки триммера на месте. Заголовок обычно представляет собой два куска пиломатериала толщиной 50 (2 дюйма), сколоченные вместе, чтобы сформировать один кусок толщиной 100 (4 дюйма). Ширина заголовка зависит от требуемого пролета.
• Ширина и высота размера обрезки (черновой проем) должны быть немного больше, чем фактический размер готовой оконной или дверной рамы, по крайней мере, на 10 мм (3/8 дюйма).

• Остались только шпильки Cripple, которые представляют собой короткие шпильки между коллектором/перемычкой и верхней плитой или между подоконником и нижней плитой.
• Настенная рама готова к установке и установке на место. Каркас стены является квадратным, когда пластины стены прямые, а расстояние между противоположными диагоналями одинаковое.

После того, как детали будут скреплены гвоздями, вы можете попытаться установить стену на место и проверить, выровнена ли она. Это работа для двух человек, и вы должны получить помощь, чтобы поднять стену в правильное положение.

Если посадка ограничена, найдите молоток или большой инструмент и вбейте боковую часть подошвы в нужное место. Если стена проходит вертикально к потолочным соединениям, просверлите еще один гвоздь через направляющую пластину в каждую балку.

Если стена проходит прямо под балкой, забейте ее прямо в нее, направляющую пластину между балками.

Перед сверлением необходимо убедиться, что все края строго вертикальны. Отрегулируйте уровень и используйте молоток, чтобы установить стену на место, если необходимы модификации. После этого, пожалуйста, используйте уровень, чтобы перепроверить его идеально прямо.

Если вы обнаружите, что какая-либо часть стены не плотно прилегает, вставьте тонкие деревянные прокладки под единую пластину в местах стоек, чтобы закрыть пустоту сверху.

Закрепите одну пластину, просверлив по одному гвоздю в каждую балку на полу. Если стена выровнена с балкой, просверлите еще один гвоздь через пластины на каждом отсеке для стоек и вбейте в пол.

Просверлите шпильки 16d на концах через каждые 13-14 дюймов примыкающей стены. Вырежьте подошву из двери, когда стена надежно удерживается на месте с помощью ручной пилы. Убедитесь, что он находится заподлицо со шпильками домкрата, и избегайте распиливания чернового пола.

Блокировка — это метод, который придает перегородкам дополнительную прочность и помогает стойкам оставаться прямыми. Это особенно важно для стен высотой более 8 футов (2,44 м).

Блокировка елочкой так называется из-за отчетливого зигзагообразного рисунка. Этот тип блокировки часто использовался в старых домах, где шпильки часто проходили через несколько этажей и использовались для крепления старомодных раковин.

Для этого установите блокировку после установки стены. Затем вы можете сделать параллельные разрезы на обрезки 2 × 4 и убедиться, что концы могут совпадать с поверхностями стоек.

Следующим шагом будет вбить гвозди через торцы шипов прямо в блок. Затем части поворачиваются на 180 градусов относительно первой, пока все не выстроятся в линию. Это продолжается до тех пор, пока все отсеки не будут полностью подняты.

Теперь вы знаете, как построить стену! Чтобы облегчить себе задачу, рекомендуем снять все мерки и собрать все инструменты в одном месте. После этого достаточно просто выполнить описанные выше шаги, и вы сможете успешно создать перегородку/каркасную стену.
