Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ
    , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Установка розетки в бетонную стену, отверстие под розетку в бетоне

Установка розетки в бетонную стену — это непростая и ответственная работа, которая требует максимального внимания и определенных знаний. Особенно серьезно нужно подойти к технике безопасности.

Монтаж розеток, в зависимости от способа укладки проводов, бывает внешним и внутренним. Внешний тип укладки сегодня практически нигде не применяется из-за неэстетичного вида и пониженного уровня безопасности. Внешний способ подразумевает расположение проводки непосредственно на поверхности. В некоторых ситуациях внешняя проводка маскируется в какие-либо защитные каркасы.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

  1. Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
  2. При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

  • Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
  • Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
  • Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

  • Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
  • Линейка любого размера.
  • Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
  • Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку. Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
  • Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
  • Подрозетник. Данный предмет является каркасом, который придает креплению большей жесткости.
  • Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
  • Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Разметка

В качестве разметки на бетонной плоскости обозначается центр будущей розетки. Если монтируется блок, состоящий из нескольких розеток, то отмечается центр каждого из элементов.

Для соблюдения ровности оси разметки лучше применить линейку или плоский уровень, после чего отметить центральную точку каждой розетки. В этом случае наносится центр первой розетки и от него отмечается стандартная межосевая дистанция (7.1 см).

Проделывание отверстий на бетонной стене

Данный этап является самым трудным и кропотливым, особенно если бетонная стена прочна и трудно поддается сверлению. Есть несколько способов сверления отверстий под розетку в зависимости от наличия соответствующего инструмента.

  • Использование специальной коронки для резьбы по бетоны. В данном случае просверливается отверстие в центре разметки для входа центральной оси коронки. Таким образом, коронка будет входить легче. Просверливается отверстие коронкой, а оставшиеся куски бетона выбиваются зубилом.
  • Использование дрели со сверлом по бетону. В данной ситуации просверливается 10–12 отверстий по окружности разметки, после чего полученный круг выбивается при помощи молотка и зубила (или другими удобными способами).
  • Смешанный способ. Первым шагом просверливается несколько отверстий по окружности, а затем данная конструкция просверливается до конца при помощи коронки по бетону. Остаток выбивается зубилом. Таким способом работать будет легче, так как ход коронки будет легче и мягче. Данный способ наиболее актуален для прочных бетонных стен.

Не стоит сильно акцентировать внимание на четкой округлой форме отверстия. Ничего страшного, если место под монтаж будет немного квадратным, ведь остаток места в любом случае будет замазываться специальным раствором для прочной и надежной фиксации подрозетника.

Важно отметить, что при монтаже блока из нескольких розеток нужно обязательно просверливать между ними канавки для укладки проводки, которая будет соединять между собой все элементы.

Установка подрозетника

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

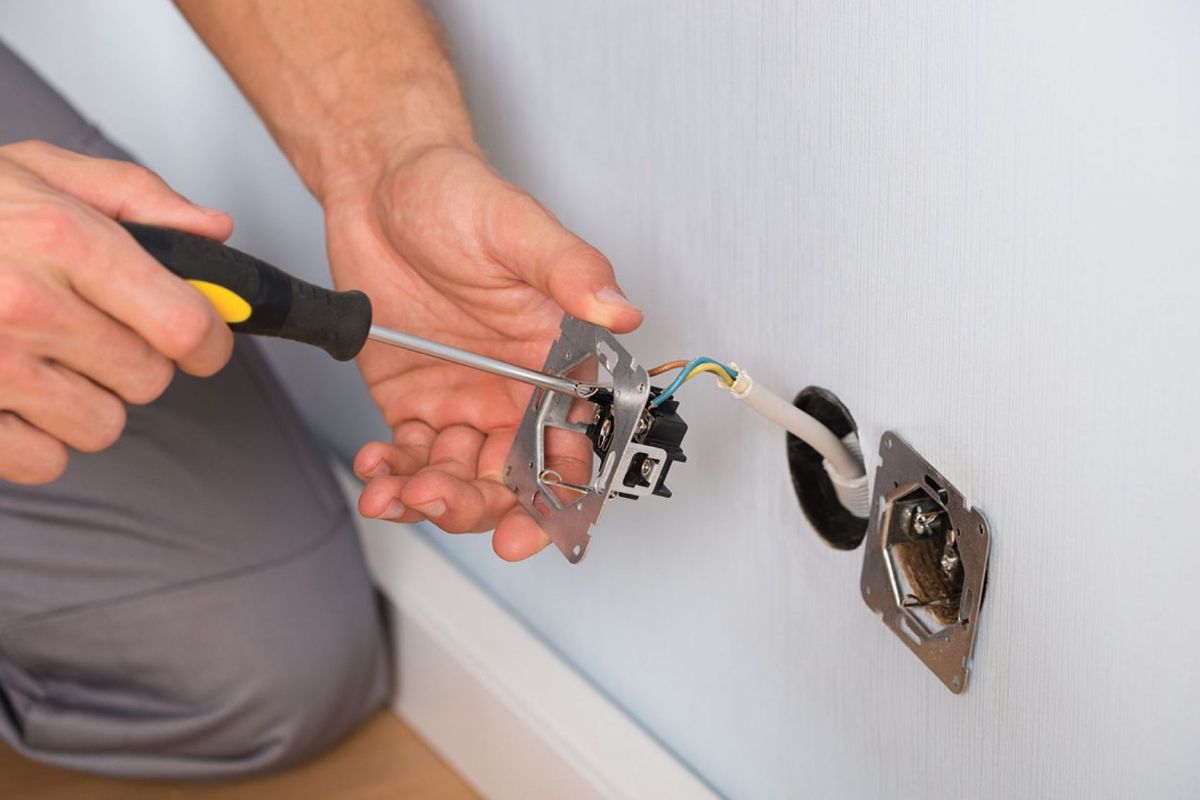

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю.  Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Видео по теме

Установка выключателей и розеток своими руками: инструкция

Жизнь с момента изобретения электричества круто изменилась. С недавних пор существенно увеличилась наша зависимость от многих приборов и гаджетов, которые мы ежедневно используем. Отсутствие доступа к электроэнергии значительно осложняет нашу жизнь. Установка выключателей и розеток своими руками — часть работ при ремонте квартиры. А чтобы вам жилось комфортно и легко, нужно знать как правильно произвести такую работу.

Принципы и правила установки

Монтаж розеток и выключателей осуществляется по давно утвержденным и принятым нормам. Для грамотного размещения электроточек в квартире или доме, нужно учитывать определенные нюансы, связанные с такими факторами, как:

  • тип помещения;
  • внутренняя стилистика;
  • комфорт постоянного использования;
  • личные пожелания жильцов.

Строительные нормы и правила регламентируют наличие розетки на каждые 6-10 м площади помещения.

Диапазон высоты, используемой в нашей стране для установки розеток — от полуметра до метра от уровня пола. По европейскому стандарту розетки устанавливают на 30 см высоте. Но при наличии специальных автоматически закрываемых заглушек в отверстиях розетки.

При установке электроточек основное, чем нужно руководствоваться, — комфортабельность и удобство для конечного пользователя, поэтому высота и количество их зависит от электроприборов.

Аналогично по двум схемам можно поставить выключатели, соответствующие по высоте стандартам:

  • европейскому — 50-80 см;
  • российскому — 1,5 м.

Первый предусматривает больший комфорт при использовании, позволяя дотянуться до переключателя опущенной рукой. Второй менее доступен для детей, что свидетельствует о приоритете безопасности.

При установке электрощитка со счетчиком обычно руководствуются близостью размещения от входа и высотой около 160 см.

На кухне, вне зависимости от ее размеров, принято устанавливать минимум 2 точек (это регламентировано в документации СНиП), однако лучшим решением будет увеличение количества розеток на число бытовых приборов. Нужно учитывать нежелательность наличия электроточек вблизи электроплиты, водопроводных и газовых труб, батарей на расстоянии менее 50 см. Монтаж розеток в зонах с повышенной влажностью строго не рекомендуется, как и в местах с затрудненным доступом.

Установка, замена или перенос розеток и выключателей должны выполняться только квалифицированным исполнителем. Во избежание несчастных случаев, вам необходимо изучить основы электробезопасности, чтобы знать, как правильно установить розетку самостоятельно.

Виды неисправностей розеток

К сожалению, ничто не вечно. Попадают под эту формулировку и электроточки.

Наиболее часто встречаемой ситуацией, приводящей к замене, является нарушение контакта в месте их соединения в результате деформации внутренней конструкции. Это связано с естественным износом оборудования, срок которого зависит исключительно от качества прибора. Механическое воздействие тоже часто является причиной: многие не придерживают рукой монтажную коробку при отключении вилки, что ведет к расшатыванию, а в конечном итоге — вырыванию всей конструкции целиком.

♥Читайте также «Выбор и установка входной металлической двери».

Описанные ситуации являются главными проблемами при поломке розетки. Представленная далее информация позволит вам грамотно и квалифицировано осуществить не только установку, но и замену.

Выбор модели

  • Виды розеток и выключателей: лучшие модели для дома

    Как выбрать лучшие выключатели и розетки для дома? ...

    Смотреть фотографии »

Перед тем, как установить розетку в стену, нужно выбрать конкретную модификацию. Существует несколько видов розеток, выделяемых на основании различных признаков:

  1. Внутренние и наружные. Первые монтируются в стену, через которую к ним подводится кабель. Вторые — на поверхность, а проводка идет по гофре или кабель-каналам.
  2. Одиночные и блочные, состоящие из нескольких штук (например, двойные розетки, удобство которых очевидно для тех, кому приходится часто подключать различные приборы в одном месте)
  3. С заземляющим контактом, для использования в трехпроводных сетях, и без него — в двухпроводных.

Требуемый инструмент

Чтобы качественно, быстро и безопасно выполнить установку розеток и выключателей или замену старых, нужно иметь при себе следующий набор инструментов:

  • отвертки шлицевая, крестовая и индикаторная;
  • пассатижи, кусачки, клещи для снятия изоленты;
  • изоляционная лента;
  • мультиметр.

♥Смотрите фотогалерею на сайте «Скатные крыши гаражей».

Процесс замены и установки

Приступая к монтажу электрооборудования, помните, что важно абсолютно точно следовать всем предъявляемым требованиям техники безопасности во время работ и соблюдать установленные нормы электробезопасности.

Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.

С помощью индикаторной отвертки проверяется отсутствие напряжения. При проверке приоритетнее использовать однополюсный индикатор, так как он фиксирует именно фазу.

Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:

  • Внешний — открутить крепеж и демонтировать;
  • Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.

Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.

Как поставить в доме розетку под напряжением

В ситуации, когда нет возможности отключить подачу электричества на точку, следует быть предельно внимательным и осторожным. Определив фазный провод с помощью индикатора, для безопасности отключения ни в коем случае не касайтесь его во время работ.

Используйте только инструмент с изолированной рукояткой.

Избегайте смыкания проводов, которое вызовет короткое замыкание. Провод, на который подается «фаза», следует отвести в сторону и заизолировать с помощью трубки. Провод с «нулем» изолировать не обязательно.

Перенос розетки или выключателя

Смена расположения неизбежно связана с прокладкой кабеля. В случае с внешними модификациями особых проблем не возникает, а вот перед тем, как поставить в доме розетку, встраиваемую на новое место, предстоит все тщательно спланировать.

Трудоемкий процесс смены проводки, особенно, при работе в бетоне, вызван необходимостью штробить стену, то есть пробивать новый канал. Сделать это можно с помощью нескольких инструментов:

  • ударная дрель;
  • перфоратор;
  • угловая шлифовальная машинка;
  • штроборез.

В списке они расположены по мере возрастания затрат на прокладку кабеля.

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

Как видите, установка выключателей и розеток своими руками — не сложный процесс. Достаточно знать и соблюдать нормы безопасности и иметь под рукой самый необходимый инструмент. Успехов вам и будьте осторожны!

Подключение розетки - лучшая схема установки и монтажа своими руками (инструкция с фото и видео)

Время от времени у каждого хозяина возникает необходимость в замене или установке розетки. Электрические приборы окружают нас каждый день, гарант их сохранности и возможность безопасного эксплуатирования напрямую зависит от грамотного подключения этого механизма. Как справится с этим самостоятельно мы расскажем в этой статье, а для наглядного примера можно изучить многочисленные фото подключения розетки.

Разновидностей розеток существует достаточно много, они могут классифицироваться в зависимости от конструкции или назначения. Чтобы лучше в этом разбираться рассмотрим данные типы более подробно.

Краткое содержимое статьи:

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Рекомендуем посмотреть дополнительные инструкции на этом сайте: electrikexpert.ru


Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Клавишный зажим у розеток. Здесь контакты фиксируются благодаря пружинистой клемме, напоминающей клавиши. Нажимая на неё пружинки раздвигаются, что дает возможность свободного доступа к контактам, отпустив — пластины фиксируют контакты.


Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Пошаговая инструкция как подключить розетку

Подключение всех видов розеток происходит практически по одной общей схеме. Первое, что необходимо сделать это отключить питание на электрощите. Обязательно убедитесь или отсутствует ток в устройстве индикатором или просто включив любой электроприбор.


Далее можно приступать к демонтажу ненужной розетки, снимается крышка вместе с гнездом, отсоединяются провода от старой сердцевины. Подрозетник следует очистить от мусора и освободить провода, при неимении подрозетника советуем приобрести новый.

Подключение проводов к розетке своими руками дальше не составит труда, главное аккуратно подойти к процессу. Перед непосредственным подключением провода подготавливаются, оставляем примерно до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Присоедините кабеля к подготовленной рабочей розетке.


Для удобства подогните провода, далее вставляется рабочая часть розетки и крепится к подрозетнику винтами или специальными скобками, важно, чтобы крепление достаточно прочно держалось.


Методика установки розетки с заземлением

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.

Подключение разбивается на несколько этапов:

  • отключить питание;
  • отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
  • «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
  • по возможности провода изолируются, после чего можно прикручивать крышку розетки.

Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить.

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож – изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:

  • Последовательное – розетки подключены на одном уровне друг за другом;
  • Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
  • Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.

Другой метод подключения розетки – цветовое различие

Чтобы избежать неудобства в работе, применяют метод подключения проводов по цветам.

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

Фото процесса подключения розетки

Монтаж выключателя - пошаговая инструкция с фото, видео и схемой. Установка одно и двухклавишного выключателя своими руками

Отточенным движением мы все включаем и отключаем освещение в доме, подчас не задумываясь о принципах работы осветительной системы. Но когда переключатель внезапно перестает реагировать на нажатие или требуется установить новую точку “с нуля”, невольно задаешься вопросом, как осуществить монтаж выключателя света своими руками?

На самом деле, все намного проще, чем кажется на первый взгляд. Процесс работы над новым устройством займет в среднем час, справится с этим делом под силу даже новичку в электромонтаже, а приятным бонусом будут функционирующее освещение, экономия времени и денег из-за не вызванного электрика.

Краткое содержимое статьи:

Намечаем план действий

Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:

  • Подготовка к монтажу;
  • Проведение требуемых строительных работ
  • Установка выключателя;
  • Подключение к сети;
  • Проверка работоспособности.

Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.


Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

  • Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
  • Не касаться руками оголенных жил.
  • Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
  • Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
  • Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
  • Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
  • Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

  • Определить место для установки выключателя.
  • Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
  • Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
  • Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
  • Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

Далее приступаем непосредственно к подключению выключателя:

  • Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
  • Разбираем выключатель на две части: сердцевину и декоративную крышку.
  • Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
  • Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
  • Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
  • Закрепляем опорные винты, проверяем устойчивость конструкции.
  • Закрепляем защитное обрамление.
  • Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

Главное, не перепутать характер проводников и соединить в строгой последовательности: “ноль” выключателя с “нолем” светильника, фаза сначала с выключателем, потом с обратно в коробку и только потом к лампочке.

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.


Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Фото процесса монтажа выключателя своими руками


Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены. Так что я знал, что все это можно сделать в рамках относительно детерминированного количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила. Я начал с небольшого отверстия, чтобы убедиться, что там, где я хочу, есть пустота. гнездо, чтобы пойти, а также нащупать точное местоположение шпильки, прежде чем я ее разрежу намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить прямо в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в древесина для хорошей меры.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева - вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют на концах откидные крылышки для фиксации розетки прямо в гипсокартоне. Крыло переворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это заставляет розетку зажимать гипсокартон между откидной крышкой. крыло и большие фланцы на обоих концах распределительной коробки. Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.


Откидное крыло

Положение крыла при вставке

Положение крыла после установки

Лучше не стараться следовать за всеми углами контура при первоначальной прорезке отверстия.На самом деле, я обычно люблю делать немного меньше, чем контур. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом хотя бы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пора установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл так, чтобы я мог прикрутить эту сторону прямо к шпильке.

И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем то, что было в шаблоне предложил бы.


Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету. Они использовали розетку для соедините провода вместе - это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением правил электротехники.

Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, с достаточно близко расположенными петлями вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.

Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.

Вставив провода, я использовал плоскогубцы, чтобы протянуть их дальше. в розетку настолько глубоко, чтобы основная изоляционная оболочка розетка.

Следующим шагом было возвращение ограничителя натяжения на дно гнезда, хотя Я забыл сфотографировать этот шаг.

на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент. Затем снова закрутите пластиковую крышку.

Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы побороться, и использовать обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, - скрутить провода вместе парой квадратных плоскогубцы перед закручиванием проволочной гайки .

Установив и закрепив провод, подключенный к нижнему разъему, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.

Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.

И с проводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем "decora". крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход - обжать фланец немного уже там, где идет винт. с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит противопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:


Еще Проекты по благоустройству дома на моем Деревообработка сайт

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню .И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Правила электрооборудования и что они означают для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, что у вас была ранее, скорее всего, вам потребуется установить новую цепь для питания прибора. Однако установка контура плиты может быть выполнена только электриком, имеющим сертификат Part P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не внимательный .

Даже если вы точно знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

. Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Поскольку вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, плиты - это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не пропускает электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к устройству после мероприятия.

Обратите внимание, что мы сказали двухполюсный разъединитель, а не просто «переключатель» или «одинарный переключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на размещение блока управления плитой.

Ваш прибор должен быть подключен с помощью толстого кабеля к так называемому блоку управления плитой.Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда не находится непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, на нем, вероятно, будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель.Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

  • Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно достаточно 2,5 мм термостойкого кабеля.
  • Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами - синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, отводящим остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Включите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты - это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, прежде чем устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и любыми другими предметами, установленными на кухне, также должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт недвижимости, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машина. Единственное исключение - столешницы - все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пора подключить свое устройство. Вот что вам нужно сделать для успешной установки.

Подсоедините кабель к задней части плиты

  1. Найдите клеммную розетку на задней стороне прибора и отвинтите пластину.
  2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземления (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, ток - вправо, земля - ​​в центр).
  3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

  1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
  2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
  3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
  4. Подложите кусок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
  5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и безопасен для работы, затем выверните винты внутри соединений.
  6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, чтобы не перекрутить винты, т.е. не завинтить их под углом.
  7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас возникли хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас. Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Стоимость перемещения выключателя или розетки

Что влечет за собой работа

Перемещение выключателя света и / или розетки - это то, о чем каждый из нас время от времени задумывается. Хотя положение розетки / переключателя было (надеюсь) изначально настроено таким образом, чтобы оно подходило для широкого диапазона расстановок мебели и стилей жизни, за последние годы все сильно изменилось.К тому же, конечно, многие люди меняют планировку своих домов, пробивая внутренние стены или пристройки зданий, поэтому старые розетки и выключатели света больше не подходят для новой планировки. Если вы хотите переставить выключатель света или розетку, при получении предложения следует учесть несколько моментов. Например, проверьте, включены ли в цену необходимые отделочные / штукатурные работы, включены ли все материалы, и что установка и проверка соединительных коробок будет производиться в соответствии с действующими правилами. Времена подключения кабеля к старому выключателю и последующей штукатурки давно прошли.

Если вы сделаете это, то ваша страховка дома может быть аннулирована, и это также может вызвать проблемы, если вы заметите это при продаже дома в будущем. Устанавливая выключатель света сегодня, необходимо иметь распределительную коробку, которую можно разместить на уровне пола, прикрепив ее к плинтусу или под досками пола. В любом случае он должен быть доступен, что увеличивает общие расходы.В качестве альтернативы можно полностью отрезать кабель до предыдущей распределительной коробки, но это будет стоить еще дороже, так как это займет больше времени и приведет к увеличению затрат на рабочую силу.

Большинство электриков приглашают штукатура и ремонтируют стены после установки новой розетки или выключателя, но не думайте об этом, всегда проверяйте. После штукатурных работ электрик завершит работу розеток и / или выключателей. Перемещение выключателя или розетки, как правило, не является обязательной работой в соответствии со Строительными нормами, часть P - если это не на кухне или в особом месте (например, в ванной), но есть исключения и особые обстоятельства, если есть какие-либо сомнения обратитесь в местный отдел управления зданием. Но технически в большинстве случаев вы можете выполнить эту работу самостоятельно, если уверены, что сможете выполнять ее безопасно, но это не рекомендуется. Ежегодно в Великобритании в среднем происходит более 12 000 пожаров, вызванных неисправными электромонтажными работами или повреждением электроустановок!

Все электромонтажные работы должны соответствовать стандартам безопасности BS 7671, независимо от того, кто их выполняет. Строительные нормы и правила не ограничивают круг лиц, которые могут выполнять электромонтажные работы, но для всех работ, которые классифицируются как подлежащие уведомлению согласно Строительным нормам, их необходимо проверять, чтобы убедиться, что они безопасны, с помощью электрика, зарегистрированного в схеме компетентного лица, или путем подачи заявки. заявление о строительстве в местный строительный контроль.

«Компетентное лицо» - это электрик, который зарегистрирован организацией, уполномоченной Государственным секретарем, и может сертифицировать электрические работы, как безопасные, без уведомления Службы управления зданием. Электрик организует для вас получение сертификата соответствия строительным нормам после завершения работ, а местные органы власти также будут уведомлены о работе для их собственных записей.

Готовы получить предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки по местным и надежным сделкам.Это БЕСПЛАТНО . Никаких обязательств.

Запросить цену

Стоимость перемещения выключателя света или розетки

Средняя стоимость перемещения одного выключателя или розетки обычно составляет от 100 до 150 фунтов стерлингов, включая материалы.Обычно это несложная работа, на которую опытный электрик может выполнить не более пары часов.

Электрики часто работают парами из соображений безопасности, но также будут работать парами, просто если работа займет у одного человека больше пары дней. Таким образом, вы должны рассчитывать на оплату труда около 150 фунтов стерлингов в день для одного электрика или 250 фунтов стерлингов в день для двоих. Поскольку большинство электриков заряжают минимум полдня работы, неэкономично заставлять их менять только один выключатель / розетку, поэтому, если вы планируете внести больше изменений в будущем, имеет смысл сделать их все сразу, так как это значительно снизит стоимость переключателя / розетки.

Ниже приведены приблизительные затраты на наем электрика для перемещения, замены или установки выключателя или розетки. В эти цены включены материалы и, при необходимости, быстрый ремонт штукатурки. Как видите, при перемещении или замене нескольких розеток / переключателей это обходится намного дешевле на одно приспособление.

Описание работы Ср.Стоимость Продолжительность
Переключатель света или гнездо £ 150 3-4 часа
Заменить коммутатор или розетку аналогично £ 75 1 час
Установить дополнительный переключатель или розетку £ 150 2-3 часа
Заменить 5 выключателей или розеток аналогичного типа £ 100 2-3 часа
Установите 5 дополнительных переключателей или розеток £ 250 1 день

Распределение затрат

Индивидуальные расходы по найму искры для перемещения выключателя или розетки света - Общая стоимость: 150 фунтов стерлингов

Часто задаваемые вопросы

Заменить розетку или выключатель на замену типа «подобное на подобное» - несложная работа для любого электрика, как если бы при установке его в том же месте не требовалась дополнительная проводка. Однако переместить розетку или выключатель света сложнее, так как это потребует дополнительной проводки, врезки в существующие кабели и установки новой распределительной коробки, а также, конечно, врезки в стену и некоторых штукатурных работ. Будьте готовы заплатить около 150-200 фунтов стерлингов за электрику, который выполнит работу. Добавление диммера вместо обычного выключателя света немного дороже, но добавление модных хромированных выключателей или розеток намного дороже.

Добавление дополнительной розетки, называемой «ответвлением», снова включает в себя некоторые работы по ремонту штукатурки, но это проще, чем перемещение розетки или переключателя. Также стоит отметить, что существуют ограничения на количество ответвлений, которые можно добавить в одну цепь. Выделите около 150–180 фунтов стерлингов, чтобы нанять квалифицированного электрика. Добавление двойной розетки по сравнению с одной розеткой мало влияет на цену, поэтому вы также можете установить двойную розетку! УЗО должно быть установлено для любых новых розеток, но у вас может уже быть УЗО в зависимости от того, сколько лет вашему блоку предохранителей / потребительскому блоку.

К сожалению, в Великобритании есть много выгодных возможностей для недобросовестных, неквалифицированных и неквалифицированных электриков. Законодательство даже не требует, чтобы электрические подрядчики имели квалификацию, поэтому каждый может называть себя подрядчиком по электрике. Вы должны убедиться, что вы выбрали электрика, который не собирается оставлять вас жить в потенциальной опасности пожара.

Заставить электрическую розетку или выключатель света сработать легко, это может сделать каждый, но гораздо сложнее заставить схему работать безопасно! Желательно попросить любого электрика, которого вы собираетесь нанять, предоставить информацию о том, к какой схеме он принадлежит, и их членский номер.Затем вы можете напрямую связаться с этой организацией, чтобы убедиться, что они действительно зарегистрированы. Уполномоченные организации для выполнения схем государственного уполномоченного по электромонтажным работам: BRE Certification Ltd, BSI (Британский институт стандартов), ELECSA Ltd, NAPIT Certification Limited, NICEIC Certification Services Ltd, CORGI и OFTEC.

Вы, конечно, должны также проверить рекомендации от предыдущих клиентов и сравнить несколько предложений, прежде чем принимать решение позволить кому-то войти и поработать у вас дома, особенно в таком потенциально опасном месте, как электроснабжение.Поэтому убедитесь, что ваш электрик зарегистрирован, заключите с ним договор на выполнение необходимых вам работ - и будьте в безопасности!

.
Установка розеток и выключателей своими руками: Как выполняется установка розеток и выключателей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
