Дымоход через стену — как правильно вывести

0

Устройство и установка дымохода через стену

5 (100%) голосов: 2

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

• Достоинства и недостатки дымохода через стену
• Установка
• Монтаж дымоотвода
• Основные правила установки
• org/ListItem»> Утепление наружного дымохода

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Выполняя вывод дымоход через стену вы получите преимуществ:

• дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
• не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
• сохраняется целостность кровли;
• выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является утепление труб.
2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

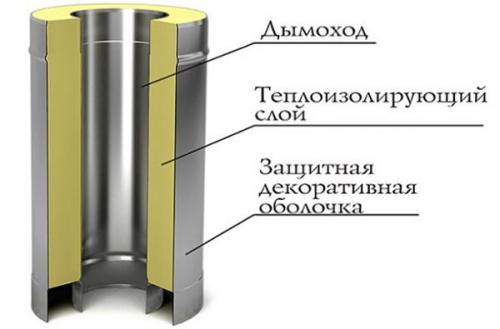

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Как бороться с конденсатом?

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Зачем нужен искрогаситель на дымоход?

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Теги: выбор дымохода

Установка дымохода через стену | Феникс

• Главная
• Наш блог
• org/ListItem»>Дымоход через стену

Обычно установка дымохода через стену требуется в том случае, если система отопления оборудуется в уже построенном частном доме. Также аргументом в пользу вывода дымоходной трубы через стену (кирпичную, каркасную или деревянную) может быть экономия места или особенности конструкции здания, не позволяющие вывести ее вертикально через крышу. Существуют правила установки и определенные требования к наружной системе выведения продуктов горения, чтобы она могла эффективно и безопасно эксплуатироваться.

Как вывести дымоход через стену и особенности монтажа

Необходимо точно рассчитать диаметр и длину трубы, которые определяются мощностью котла (или другого отопительного прибора), а также учитываются другие параметры. Неверный расчёт диаметра и длины дымохода приводит к плохой или избыточной тяге, большому перерасходу топлива и другим негативным последствиям

Выход дымохода в стену при монтаже с газовым котлом должен быть под углом 90 градусов и его необходимо делать строго горизонтальным. Другие отопительные приборы (печи, камины, котлы, буржуйки) позволяют использовать различные переходы и тройники, в том числе 45 градусов (входящие в базовый ассортимент компании «Феникс»).

Горизонтальный переход не должен быть длиннее одного метра, а его оптимальная длина составляет 60 см.

Все вертикальные конструкции должны быть строго перпендикулярны

Рядом с отверстием стены для дымоходной трубы не должно быть никаких коммуникаций.

Вне зависимости от материала изготовления стены, а тем более в том случае, если устройство дымохода осуществляется через стену деревянного дома, требуется неукоснительное соблюдение правил противопожарной безопасности. Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, нужно устанавливать на расстоянии 100-150 см друг от друга.

Преимущества монтажа дымохода через стену

Несмотря на то, что это не самый распространенный способ установки, у него достаточно плюсов:

• экономия пространства в бане, жилой комнате или другом помещении дома или предприятия;
• возможность установки на любом этапе строительства, а также после его завершения;
• простая схема установки;
• высокая пожаробезопасность;
• простота обслуживания.
• проблемы с тягой регулируются наружным дымоходом по высоте намного проще, при этом не затрагивается узел прохода трубопровода через стену и участок до отопительного прибора.

Можно использовать коаксиальные, одноконтурные (моно) или двухконтурные (сэндвич) модели. Неметаллические – одностенные кирпичные и бетонные – самые сложные в исполнении, а при подключении настенного 2-х или 1-контурного газового котла они в принципе не подходят, используются преимущественно при вертикальной конфигурации системы (через кровлю).

Сэндвич-дымоходы через стену от компании «Феникс»

Для производства сэндвич-труб используется коррозионностойкая нержавеющая сталь (Aisi 430, Aisi 409, Aisi 304, Aisi 310, Aisi 316, Aisi 321, пр), толщиной от 0,4 до 1 мм. Доступны диаметры от 100 до 1000 мм. Полная герметичность обеспечивается высокоточной TIG-сваркой швов. Толщина изоляционного слоя может составлять 30, 50 или 100 мм.

Он выполнен из базальтового волокна, обеспечивающего устойчивость к перепадам температур, образованию конденсата и сажи. Гарантия на изделия – до 15 лет.

Модульная конструкция, а также наличие большого ассортимента фасонных деталей (отводов, переходов, тройников и пр.) обеспечивает простой и быстрый монтаж. Установку системы отвода продуктов горения могут провести специалисты компании или надежные региональные подрядчики.
