SmartCalc. Справка по работе с калькулятором
Инструкция по работе с онлайн калькулятором
- В самом начале работы с калькулятором, для проведения правильного расчета, необходимо выполнить выбор параметров, определяющих основные климатические характеристики, как внутри так и снаружи полмещения, и нормативные требования, предъявляемые к конструкции.
- Место строительства
- Россия — государство, занимающее огромную территорию. Климатические параметры в различных точках страны существенно отличаются.
Поэтому для проведения точного расчета необходимо знать географическую точку, в которой будет строиться дом. Выбор этой точки
можно сделать в сворачиваемой панели, на которой указаны названия региона и населенного пункта.
- Помещение и конструкция
- От вида помещения зависит его температурный и влажностный режим. Например на кухне обычно влажность и температура выше, чем в жилом помещении, а в ванной, выше, чем на кухне. От вида конструкции зависят как нормируемые требования, предъявляемые к ней, так и ряд параметров, используемых при расчете. Выбор этих параметров осуществляется в соответствующей сворачиваемой панели.
- Темпрература и влажность
- На вкладках с результатами расчетов в сворачиваемых панелях возможно изменение некоторых климатических параметров:
- На вкладке «Тепловая защита» можно изменить значения температуры и относительной влажности как внутри так и снаружи помещения. Кроме того можно
выбрать средние температуру и влажность уличного воздуха, характерные для выбранного населенного пункта. При этом изменение этих параметров никоим образом не влияет на результаты расчета, а необходимо
только для наглядности отображения на графике и в таблице изменения температур в конструкции для заданных Вами параметров.

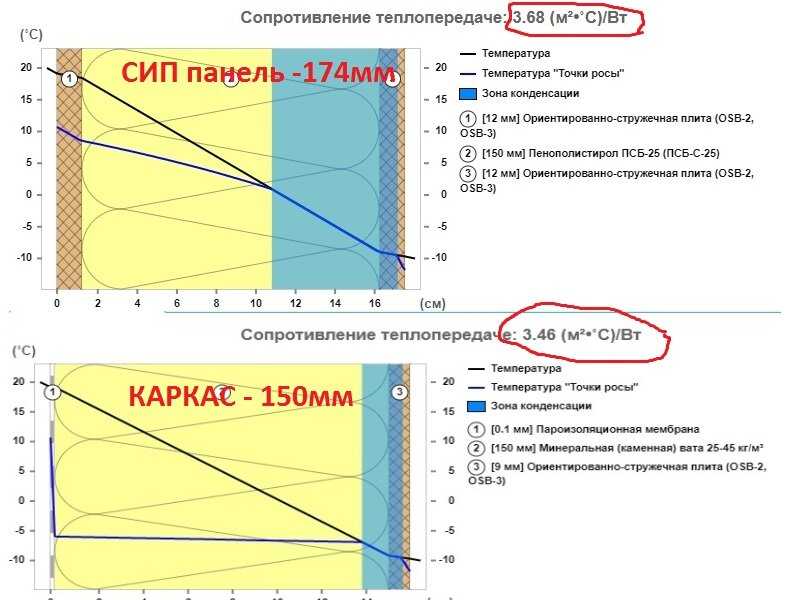

При этом появление на графике так называемой «Зоны конденсации»
никоим образом не означает, что в конструкции возможны проблемы с недопустимым накоплением влаги.
- На вкладке «Влагонакопление» можно изменить значение температуры внутри помещения.
При этом изменение этого параметра будет учтено в расчете. Установленная нормами температура для расчета накопления влаги — 20˚С.
Но если Вы привыкли эксплуатировать жилье с другой температурой, то возможно изменение этого параметра. Но при этом, надо понимать, что значения
температуры и относительной влжности — вещи взаимо связанные и, т.
- Построение конструкции
- Выбор слоев конструкции, их типов и толщин, материалов, из которых состоит каждый слой, производится в сворачиваемой панели «Слои конструкции». Описание управляющих элементов размещено на этой странице в слеующем разделе.
Руководство по проведению расчетов
При этом изменение этих параметров никоим образом не влияет на результаты расчета, а необходимо
только для наглядности отображения на графике и в таблице изменения температур в конструкции для заданных Вами параметров.
При этом появление на графике так называемой «Зоны конденсации»
никоим образом не означает, что в конструкции возможны проблемы с недопустимым накоплением влаги.
Интерфейс онлайн калькулятора
- Сворачиваемые панели
- С целью удобства работы c онлайн калькулятором большая часть калькулятора сделана с помощью сворачиваемых панелей следующего вида:
- Внутри панели вы можете ознакомиться с отчетом о расчете, параметрами, используемыми при расчете.
- Так же здесь можно настроить часть из этих параметров: — Населенный пункт для которого выполняется расчет. — Тип помещения, для которого проводится расчет. — Вид конструкции. — Климатические параметры (температура и влажность).
- Кроме того, в верхней панели можно сохранить ссылку на расчет.
- Панель расчетов
- Отчет о результатач расчетов выводится в панели результатов.
Результаты по каждому из видов расчетов открываются при нажатии соответствующей закладки. - Управляющие кнопки
- Диалоги
- При работе калькулятора используются три варианта диалогов:
- 1. Диалог выбора материала.
Вызывается при нажатии кнопки «Добавить слой» или материала в таблице «Конструкции».
В окне диалога выбор осуществляется посредством нажатия левой кнопки мыши при положении курсора мыши над необходимым материалом.
Выход из диалога без выбора материала: нажатие кнопки «Cancel». - 2. Диалог выбора типа слоя.
Вызывается нажатием кнопки в столбце «Тип» таблицы «Конструкция».
В окне диалога выбирается необходимый тип слоя и, при необходимости, ввоодятся параметры слоя.
Подтверждение выбора: кнопка «Ok». Выход без изменения типа слоя: кнопка «Cancel». - 3. Диалог изменения характеристик материала.
Вызывается нажатием кнопки .
В окне диалога можно изменить используемые в расчетах характеристики материала.
Может быть полезен для оценки теплотехнических характеристик конструкции, когда планируется материал, у которого нет аналогов по характеристикам в справочнике материалов калькулятора.
В настоящий момент изменения действуют только на текущей влкадке браузера до закрытия вкладки, браузера или до перехода на другую страницу. Подтверждение выбора: кнопка «Ok». Выход без изменений характеристик: кнопка «Cancel».
Элементы интерфейса онлайн калькулятора
| Кнопка | Назначение | Описание |
|---|---|---|
| Выбор типа слоя | Вызывает диалог выбора типа слоя (однородный, неоднородный, каркас, перекрестный каркас, кладка) и задания параметров слоя. В настоящий момент в конструкции допустимо не более одного слоя с типом «Каркас» и одного с типом «Перекрестный каркас».
Количество слоев прочих типов не лимитируется. | |
| Переместить внутрь | Перемещает слой в сторону внутренней стороны конструкции. | |
| Переместить наружу | Перемещает слой в сторону наружной стороны конструкции. | |
| Включение\выключение слоя |  | |
| Изменить характеристики | Вызывает диалог изменения характеристик материалов слоя. Изменение действует до перехода в текущей вкладке браузера на новую страницу или закрытие вкладки или самого браузера. | |
| Удалить слой | Удаляет слой из конструкции. | |
Вставить слой | Вставить слой | Вызывает диалог выбора материала, который будет добавлен, и вставляет новый слой в конструкцию. |
Загрузить график | Загрузить график | Инициирует загрузку файла с графиком. |
| Материалы | Замена материала | При нажатии на наименование материала в таблице «Конструкция» вызывается диалог выбора материала и, при необходимости, производится замена материала на выбранный |
Диалог выбора типа слоя. Рекомендации по проведению расчетов
- В этом разделе содержатся некоторые рекомендации, которые могут помочь Вам получить как можно более корректные результаты расчетов
в онлайн калькуляторе.
- Тепловая защита
- Очень редко ограждающая конструкция дома бывает однородной. Стена каркасного дома внутри внутренней и внешней обшивки помимо утеплителя
содержит и элементы каркаса. Кладка блоков состоит как из самих блоков так и из раствора или клея, соединяющего блоки в единую конструкцию.
Чаще всего эти дополнительные материалы (древесина каркаса, кладочный раствор) имеют худшие показатели по теплозащите, чем основной материал.
Тем самым они ухудшают теплозащиту всего слоя. Поэтому при проведении расчета для достижения достоверного результата нужно учитывать влияние
этих дополнительных материалов.
- В справочнике калькулятора содержится много вариантов кладок различных материалов. Но такая информация есть не по всем материалам.
- Поэтому в калькуляторе есть возможность выбора типа и настройки параметров слоя.
Например для кладки блоков есть следующие варианты:- — Если в справочнике можно выбрать в качестве материала кладку из этих блоков, то достаточно просто выбрать ее в качестве материала слоя.
- — Можно выбрать тип слоя «Неоднородный» и задать коэффициент однородности. При этом сопротивление теплопередаче этого слоя будет вычеслено умножением сопротивления теплопередаче блоков на коэффициент однородности. Информацию по коэффициенту однородности можно найти в справочниках.
- — Но наилучшим вариантом, при отсутсвии справочных данных по кладке, видится использование типа слоя «Кладка», для которого необходимо указать высоту и длину блоков, толщину швов и выбрать материалы блоков и швов.
- Для расчета каркасных конструкций существуют варианты типов слоев «Каркас» и «Перекрестный каркас». В них так же как при кладке выбираются оба материала, используемые в слое, а так же шаг (расстояние между центрами элементов каркаса — стоек, балок и т.
п.) и толщина элемента каркаса. - Влагонакопление
- Расчет накопления влаги в конструкции проводится только для основных материалов, входящих в слои конструкции. Например, для слоя с типом «Каркас» в расчете будут использованы только характеристики материала утеплителя, а для слоя с типом «кладка» — характеристики материала блоков.
- Если в Вашей конструкции есть слой с типом «Каркас» и слой с типом «Перекрестный каркас», эти два слоя являются смежными, и если в качестве утеплителя в обоих слоях используется один и тот же материал, то для более точного расчета накопления влаги лучше заменить их на один слой.
- Также при оценке допустимости накопления влаги лучше не использовать тип слоя «Неоднородный». В принципе, при этом расчете можно всем слоям
установить тип «Однородный». Наличие теплопроводных включений оказывает наибольшее влияние на расчет раздела «Тепловая защита».
Рекомендации по проведению расчетов
Например для кладки блоков есть следующие варианты:
п.) и толщина элемента каркаса.
Оценка результатов
- Мы считаем, что делать выводы из полученных в результате работы онлайн калькулятора результатов принадлежит Вам и только Вам. Здесь мы только дадим некоторые разъяснения, которые могли бы помочь Вам сделать тот или иной вывод.
- Тепловая защита
- Расчет в этом разделе оценивает исключительно теплозащитные характеристики конструкции. График температуры точки росы и зона конденсации на рисунке приведены исключительно в информационных целях. Оценка возможности образования конденсата и допустимости количества влаги в конструкции согласно строительным нормам и правилам должна делаться при расчете накопления влаги.
- В результате расчета тепловой защиты вычисляется значение сопротивления теплопередаче ограждающей конструкции (далее R). Оно и является показателем тепловой защиты
спроектированного Вами участка ограждающей конструкции. Для того, чтобы оценить, достаточно это значение, в таблице с результатами, сразу за вышеуказанным
сопротивлением теплопередаче, приведены три нормируемых значения. Все они расчитываются исходя из климатических условий той местности,
в которой строится или будет строиться дом.
- 1. Требуемое сопротивление теплопередаче согласно санитарно-гигиеническим требованиям. Если R меньше этого значения, то лучше в помещении с такой тепловой защитой не жить. Возможно образование конденсата на стене, инея, появление грибков и плесени.
- 2. Нормируемое значение требуемого сопротивления теплопередаче согласно поэлементным требованиям. Это значение базового поэлементного требуемого
сопротивления теплопередаче умноженного на понижающий коэффициент. Величина этого коэффициента зависит от типа конструкции.
- Это значение является допустимым в том случае, если здание целиком удовлетворяет требованиям к удельному расходу тепловой энергии на отопление. Расшифровку этих требований можно найти в нормативной документации. А упрощенно оно означает, что оно допустимо, если:
- — Вся оболочка дома имеет достаточную теплозащиту. Включая стены, потолки, полы, окна и двери.
- — Все инженерные системы являются экономными (отопление, ветиляция, водостабжение и т.п.) и излишне не расходуют энергию.
- Т.е. можно выбрать, где Вам экономически выгоднее потратить свои деньги. Например, если поставить энергоэффективные окна и двери, хорошо утеплить
перекрытия над подвалом и потолок, то нет нужды строить слишком толстые или излишне утепленные стены, т.к. денежные средства на увеличение их
теплозащиты в обозримом будущем не окупятся.
- 3. Поэлементные требования требуемого сопротивления теплопередаче. Достижение этого значения тепловой защиты говорит о том, что конструкция в любом случае энергоэффективна. И дальнейшее увеличение уровня тепловой защиты оправдано если только энергоноситель для системы отопления в Вашем случае чрезвычайно дорог или Вы сами желаете построить то, что называется «Пассивный дом». Только не стоит забывать, что общая энергоэффективность дома определяется не одной конструкцией (например, стенами), а всей внешней оболочкой дома, а так же энергоэффективностью всех инженерных систем здания. Если у Вас будет оболочка «пассивного дома», но при этом половина выработанной системой отоплени тепловой энергии будет вылетать в вентиляцию, то проку от такого утепления будет очень мало.
- Какой уровень тепловой защиты выбрать — решать Вам.
- Влагонакопление
- Wait.
Разъяснения получаемых при расчетах результатов
Оно и является показателем тепловой защиты
спроектированного Вами участка ограждающей конструкции. Для того, чтобы оценить, достаточно это значение, в таблице с результатами, сразу за вышеуказанным
сопротивлением теплопередаче, приведены три нормируемых значения. Все они расчитываются исходя из климатических условий той местности,
в которой строится или будет строиться дом.
Величина этого коэффициента зависит от типа конструкции.
Теплотехнический расчет онлайн — расчет энергоэффективности дома
Теплотехнический расчет онлайн — расчет энергоэффективности дома | ISOVER Перейти к основному содержаниюСП 50.13330.2012 «Тепловая защита зданий»
Материал:
Установить алюминиевую фольгу
| λA = | Вт/(м °С) |
| λB = | Вт/(м °С) |
| Плотность | кг/м3 |
| Кратность | мм |
| Паропроницание | мг / (м·ч·Па) |
| Δw | % |
Модель расчёта:Однородный слойНеоднородный слойКаркасПерекрёстный каркасКладкаПустотная плитаПрофилированный лист
Коэффициент однородности r:
Выберите материал
| Шаг каркаса, s | мм |
| Ширина элемента каркаса, a | мм |
| λkА каркаса | Вт/(м °С) |
| λkБ каркаса | Вт/(м °С) |
Выберите материал
| Шаг каркаса, s | мм |
| Ширина элемента каркаса, a | мм |
| λkА каркаса | Вт/(м °С) |
| λkБ каркаса | Вт/(м °С) |
Выберите материал
| Длина блока, a | мм |
| Высота блока, b | мм |
| Толщина швов, c | мм |
| λkА шва | Вт/(м °С) |
| λkБ шва | Вт/(м °С) |
Армирование шва кладки | |
| Сетка кладочная Вр I | |
| λсвА арматуры | Вт/(м °С) |
| λсвБ арматуры | Вт/(м °С) |
| Площадь сечения, Sсвср | мм2 |
Площадь сечений связей (арматуры), приходящихся на 1 погонный метр сечения шва. Включает только те связи, которые перпендикулярны плоскости стены. | |
| Диаметр выреза, d | мм |
| Расстояние между вырезами, s | мм |
| Толщина плиты, δ | мм |
| Размер, a | мм |
| Размер, h | мм |
| Толщина листа, δ | мм |
Быстрый поиск:
Пожалуйста, выберите материал.
Ваш файл успешно загружен.
Что нужно вычислить?
δ = ?
Расчёт требуемой толщины теплоизоляции
(требуемое сопротивление теплопередаче определяется по СП 131.13330)
R = ввести
δ = ?
Расчёт требуемой толщины теплоизоляции
по заданному сопротивлению теплопередаче
(например, согласно территориальным строительным нормам — ТСН)
проверка
δ
Проверка толщины теплоизоляции
на соответствие нормативным требованиям
(производится согласно СП 131.13330 и СП 50.13330)
Для какой части здания производится расчёт?
Покрытие
Стена
Перекрытие
Плоская кровля (железобетон)
Плоская кровля (профлист)
Скатная кровля
Каркасная
Штукатурный фасад
Многослойная
Навесной вентилируемый фасад
Над проездом
Чердачное
Над холодным подвалом, сообщающимся с наружным воздухом
Над неотапливаемым подвалом со световыми проёмами в стенах
Над неотапливаемым подвалом без световых проёмах в стенах, расположенное выше уровня земли
Над неотапливаемым подвалом без световых проёмах в стенах, расположенное ниже уровня земли
Над холодными подпольями без ограждающих стенок
Над холодными подпольями c ограждающими стенками
Где находится здание?
Расчётная температура наружного воздуха (text):
(обеспеченностью 0,92, СП 131.
13330.2020 т.3.1)
Расчётная средняя температура отопительного периода (tht):
(со среднесуточной t ≤ 8 °C, СП 131.13330.2020 т.3.1)
Продолжительность отопительного периода (zht):
(со среднесуточной t ≤ 8 °C, СП 131.13330.2020 т.3.1)
Зона влажности:
нормальная
Каково функциональное назначение здания и помещения?
Температура пребывания (tint):
(по ГОСТ 30494-2011)
Относительная влажность воздуха, не более (ф):
(по ГОСТ 30494-2011, СП 131.13330.2020 т.3.1)
Коэффициент однородности конструкции (r):
(по ГОСТ Р 54851-2011)
Коэффициент зависимости положения ограждающей конструкции (n):
(по СП 50.
13330.2012 ф.5.3)
Наличие в конструкции рёбер с соотношением высоты
ребра к шагу h/a ≥ 0.3
ДаНет
Коэффициент a:
(СП 50.13330.2012, т.3)
Коэффициент b:
(СП 50.13330.2012, т.3)
Коэффициент теплоотдачи внутренней поверхности (αint):
(по СП 50.13330.2012, т.4)
Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:
(по СП 50.13330.2012, т.5)
Коэффициент теплоотдачи наружной поверхности (αext):
(по СП 50.13330.2012, т.6)
Влажностный режим помещения:
(СП 50.
13330.2012 т.1)
Условия эксплуатации ограждающих конструкций:
(СП 50.13330.2012 т.2)
Структура теплоизолирующей конструкции
Добавить слой
Чтобы редактировать слой, нажмите на кнопку с изображением карандаша.
{{if funcLabel}} ${funcLabel.toUpperCase()} {{/if}}
Результаты расчёта
${name}
${post}
ООО «Сен-Гобен Строительная Продукция Рус»
Моб.
: ${phone} E-mail: ${email}
www.saint-gobain.ru
{{/each}}
${name} Адрес: ${$data.name}, ${address} | Телефон: ${phone} {{if website}} Вебсайт: {{if website.startsWith(‘http’)}} {{else}} {{/if}}${website} {{/if}} |
{{if $data.calc.SigmaUT По результатам расчёта, необходимости в утеплителе нет.
{{else}} {{each $data.
isoverProds}}${layer.label} δут = ${sigma} мм
{{/each}} {{/if}}
Конструкция удовлетворяет требованию по тепловой защите.
{{else}}
Конструкция не удовлетворяет требованию по тепловой защите.
{{/if}} {{if $data.calc[«Tint_calc»] >= $data.calc[«Tint_est»] && $data.calc[«DTnorm»] >= $data.calc[«DeltaT»]}}
Конструкция удовлетворяет санитарно-гигиеническому требованию.
{{else}}
Конструкция не удовлетворяет санитарно-гигиеническому требованию.
{{/if}}
${calc.hydro.verdict}.
{{else}}
Расчёт не удалось произвести.
{{/if}}
{{if $data.showTht_Zht}}
(со среднесуточной t ≤ 8 °C, СП 131.13330.2020 т.3.1)
(со среднесуточной t ≤ 8 °C, СП 131.13330.2020 т.3.1)
{{/if}}
Назначение здания и помещения
Здание: ${buildingType},
{{if $data.
extraBuildingName}}
Название объекта: ${extraBuildingName}
{{/if}}
{{if $data.buildingSubType}}
Помещение: ${buildingSubType}
{{if $data.buildingSubTypeInfo}}
${buildingSubTypeInfo} {{/if}}
{{/if}}
| Коэффициент a: (СП 50.13330.2012, т.3) | ${calc[«a»]} |
| Коэффициент b: (СП 50.13330.2012, т.3) | ${calc[«b»]} |
| αint — Коэффициент теплоотдачи внутренней поверхности: (по СП 50. | ${calc[«AlphaInt»]} |
| Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции: (по СП 50.13330.2012, т.5) | ${calc[«DTnorm»]} °C |
| αext — Коэффициент теплоотдачи наружной поверхности: (по СП 50.13330.2012, т.6) | ${calc[«AlphaExt»]} |
| tint — Температура пребывания: (по ГОСТ 30494-2011) | ${calc[«Tint»]} °C |
| ф — Относительная влажность воздуха: (по ГОСТ 30494-2011, СП 131. | не более ${calc[«Hum»]} % |
| Влажностный режим помещения: (СП 50.13330.2012 т.1) | ${HumMode} |
| Условия эксплуатации ограждающих конструкций: (СП 50.13330.2012 т.2) | ${calc[«HumCondition»]} |
| Коэффициент однородности конструкции r: | ${calc[«r»]} |
| Коэффициент зависимости положения ограждающей конструкции n: СП 50. | ${calc[«n»]} |
13330.2012, т.4)
13330.2020 т.3.1)
13330.2012 ф.5.3)Структура конструкции
| № | Слой | Толщина, мм | Примечание |
| ${layerIndex} | {{if layer.funcLabel}} ${layer.funcLabel.toUpperCase()} {{/if}} ${layer.label} |  type !== 5}}
${layer.sigma}
{{/if}}
{{/if}} | {{if layer.disabled}} cлой не участвует в расчёте {{else}} {{if layer.lambda}}
λ = ${layer.lambda} Вт/(м °С)
{{/if}}
{{if layer.vapor}} μ = ${layer.vapor} мг / м·ч·Па {{/if}} {{/if}} |
Примечание: слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются в теплотехническом расчёте. 2*°C}/{«Вт»}`Расчёт ориентировочного термического сопротивления утеплителяРасчёт ориентировочной толщины слоя утеплителя из условия:Санитарно-гигиеническое требование Расчётный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции: Температуру внутренней поверхности — Tв, °С, ограждающей конструкции (без теплопроводного включения), следует определять по формуле: График распределения температур в сечении конструкции Температуру tx, °С, ограждающей конструкции в плоскости, соответствующей границе слоя x, следует определять по формуле: `t_x(x) = t_(i nt) — {(t_(i nt) — t_(ext))*R_x(x)}/R_(пр)` `R_x(x) = 1/α_(i nt) + sum_{i=1}^{x} (R_i)` где: x — номер слоя, x=0 — это внутреннее пространство, Ri — сопротивление теплопередачи слоя с номером i, в направлении от внутреннего пространства. Определение плоскости максимального увлажнения (конденсации) Как рассчитать теплопотери в доме [Формула теплопотерь]Перед тем, как выбрать конкретную систему теплого пола для своего дома, необходимо провести энергоаудит. Это отличный способ точно определить области, в которых происходит потеря тепла, и получить профессиональные рекомендации по наиболее эффективному способу ее устранения. Чтобы выбрать правильную систему, вам необходимо знать, сколько БТЕ (британских тепловых единиц) требуется для замены тепла, уходящего из вашего дома через стены и другие поверхности. Он определяется путем расчета тепловой нагрузки, который состоит из расчета поверхностных тепловых потерь и тепловых потерь из-за инфильтрации воздуха. Эта статья будет служить нетехническим руководством к тому, что происходит во время энергоаудита и как производятся расчеты. Для заключительного аудита рекомендуется пригласить подрядчика или системного разработчика, однако вы можете подготовиться к энергоаудиту, загерметизировав очевидные утечки вокруг окон и дверей и выяснив места, где требуется теплоизоляция. 6 шагов для расчета теплопотерь1. Определение расчетной температурыПервым шагом является определение разницы между идеальной температурой внутри вашего дома и средней температурой, ниже которой в вашем географическом регионе никогда не бывает зимой. Результат этого расчета будет называться Дельта Т. Если расчетная температура внутри вашего дома составляет около 68 градусов, а средняя зимняя температура снаружи равна 40, то Дельта Т = 28 градусов, что является разницей между ними. 2. Вычислите площадь поверхности Площадь поверхности или площадь стены дома будет равна общей длине наружных стен x высоте этих стен минус квадратные метры дверей и окон в этой стене. Потери тепла через двери и окна следует рассчитывать отдельно. 3. Рассчитайте R-значение и U-значениеR-значение стены будет основано на изоляции в стене. Неизолированная жилая стена 2 × 4 будет иметь значение R 4, в то время как та же стена с изоляцией, одобренной нормами, будет иметь значение R 14,3. Чтобы получить значение U, разделите значение R на 1. Значение U в этом примере будет равно 0,07. 4. Расчет поверхностных тепловых потерь Тепловые потери в стене измеряются в БТЕ и формула представляет собой значение U x площадь стены x дельта Т. В нашем примере это будет: 0,07 x 164 x 28 = 321,44 БТЕ·ч. (Британские тепловые единицы в час). Это количество тепла, которое уходит через наружные стены в зависимости от количества изоляции в них. Чтобы рассчитать потери тепла окнами и дверями, вам нужно будет подставить их значения U в эту формулу и прибавить к сумме. Например, дверь из цельного дерева со значением R, равным 4, будет иметь значение U, равное 0,25. Формула будет выглядеть так: 0,25 x 21 (3’x7’) x 28 = 147 потерь БТЕ в час через одну дверь. Окно размером 3×5 футов со значением U 0,65 будет терять 273 БТЕ в час. 5. Расчет тепловых потерь при инфильтрации воздуха Тепловые потери при инфильтрации воздуха – это неконтролируемые потери тепла через швы в конструкции и щели вокруг дверей и окон. На эту цифру влияют ветер и перепады давления между внешней и внутренней частью дома, которые заставляют воздух перемещаться внутри дома, тем самым вызывая потери тепла, когда этот воздух выходит из комнаты. Формула: Объем помещения x Дельта T x Обмен воздуха в час x 0,018. 6. Расчет суммарных теплопотерьСуммарные теплопотери стен определяются суммированием теплопотерь стен, окон, дверей и потолка: (стены) 321,44 + (окно) 273 + (дверь) 147 + (потолок) 5565 = (Общие тепловые потери стены) 6 306,44 БТЕ·ч. Общие потери тепла получаются путем прибавления к этой цифре потерь тепла при инфильтрации воздуха: 6 306,44 + 6 048 = 12 354,44 БТЕ в час потерь, которые должны быть обеспечены системой отопления для поддержания внутренней температуры 68 градусов. Всегда работайте с опытным специалистом Компании, специализирующиеся на энергетическом моделировании или энергетическом аудите, имеют опытных технических специалистов, которые используют новейшие технологии для выявления точек потери тепла, а также проникновения воздуха и влаги. Используйте теплый пол для эффективного обогрева домаНичто так не удобно, как теплый пол, касающийся холодных ног зимой, а электрический теплый пол является идеальной системой для дополнительного обогрева помещения или всего дома. Системы подогрева пола нагреваются за считанные минуты, а не часы, что экономит ваши деньги и энергию. Наши системы одобрены UL и обеспечивают мягкий, равномерный нагрев поверхности пола, предотвращая появление горячих и холодных точек в помещении и оставляя температуру воздуха ниже, чем при других традиционных методах обогрева. Свяжитесь с нами сегодня, чтобы получить бесплатное предложение, и позвольте нам помочь вам решить ваши проблемы с потерями тепла с помощью электрического обогрева пола. Расчет теплопотерь стены | EGEE 102: Энергосбережение и защита окружающей средыПечать Потери тепла с поверхности стены можно рассчитать с помощью любой из трех формул, рассмотренных в Части А этого урока. УравненияТепловые потери за час уравнениеТепловые потери (BTUsh) = Площадь (фут2) × Темп. Разница (oF)R-значение ft2 oFhBTU Уравнение тепловых потерь за суткиТепловые потери (БТЕш) = Площадь (фут2) × Темп. Разница (oF)R-Value ft2 oFhBTU × 24 Тепловые потери за полный отопительный сезонSeasonalHeatLoss=AreaR-Value×24×HDD Тепловые потери от стен, окон, крыши и пола следует рассчитывать отдельно, из-за разных значений R для каждой из этих поверхностей. Если значение R стен и крыши одинаково, сумма площадей стен и крыши может быть использована с одним значением R. Пример Дом в Денвере, Колорадо, имеет 580 футов 2 окон (R = 1), 1920 футов 2 стен и 2750 футов 2 крыши (R = 22). | |||
Если длина вашей внешней стены составляет 25 футов, а высота стены — 8 футов, то площадь поверхности будет 25 футов x 8 футов = 200 квадратных футов. Если бы в стенах было 36 квадратных футов окон и дверей, расчет площади поверхности был бы 200 — 36 = 164 квадратных фута.
Другой расчет внутренней поверхности предназначен для потолка. Типовой изоляцией потолка будет R-19.который имеет значение U 0,53. Это приводит к потере 5 565 БТЕ в час.
В нашем примере мы предположим, что высота комнаты составляет 25 x 15 x 8 футов. Это дает нам объем комнаты 3000 кубических футов. Подставляя это в формулу, мы видим: 3000 x 28 x 4 x 0,018 = 6048 BTUH.
Выявление этих областей часто невозможно с помощью визуального осмотра, поскольку они скрыты под полом, за стенами и над потолком. Именно поэтому настоятельно рекомендуется обратиться в профессиональную компанию для проведения проверки.
