Утепление и отделка мансардных окон


Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО «СТМ-Строй»

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.





Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

  • Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
  • Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением  двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

  • Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило  следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам.
    Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

  • Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

  • В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
  • Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
  • При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для  циркуляции теплого воздуха, зазор. Хотя эту меру,  как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.



Статьи по теме



Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением  необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

  • Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
  • Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
  • Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы  LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

  • Если для отделки оконных откосов используется гипсокартон, не допускается применение металлических монтажных конструкций в зоне окна. Я использую для этих целей древесину.

  • Размеры саморезов или гвоздей в каркасных конструкциях, формирующих оконный проем и откосы должны быть тщательно просчитаны: с одной стороны они призваны обеспечивать надежное соединение, с другой – не должны создавать мостиков холода.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.



Наши работы

Мои сотрудники – хорошо подготовленные специалисты, прекрасно разбирающиеся во всех тонкостях утепления и отделки мансардных окон. У них за плечами не один год практики и солидный опыт не только в грамотном проведении монтажных работ, но и в устранении чужих ошибок.



Для заказа монтажных или ремонтных работ,  а также проведения консультаций с выездом на место – связывайтесь со мной. Профессиональное исполнение заказа я Вам гарантирую.



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме







Добавить комментарий

Как утеплить мансардные окна

Автор Евгения На чтение 21 мин. Опубликовано

Как утеплить мансардные окна

Утепление мансардного окна

Правильное утепление мансардного окна является сложной задачей для неподготовленного человека. Если у вас нет компетенции в установке окон, то доверьте монтаж опытным мастерам. Заказать монтаж окон лучше у производителя конструкций, а работу по гидроизоляции и теплоизоляции можно сделать собственными силами. Разберем в статье, как выполнить утепление мансардного окна. Видео с подробной инструкцией смотрите в конце данного материала.

Для снижения теплопотерь после самостоятельного утепления мансарды на зиму, также следует тепло изолировать мансардные окна. Под ними необходимо установить радиатор отопления – это защитит остекление от запотевания, так как создается тепловая завеса. Но сначала следует определиться, какой размер окна должен быть на теплом чердаке и где лучше всего его установить.

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Гидроизоляция откосов мансардного окна

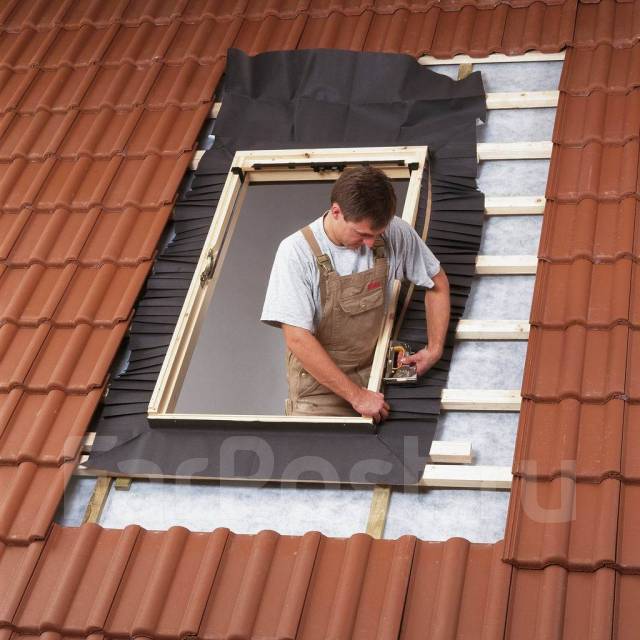

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

Видео. Монтаж мансардных окон

(5,00 из 5)

Тонкости утепления мансардных окон

В последние годы все большее число домовладельцев, стремясь расширить жилую площадь в своем доме и придать большую утилитарность чердачному помещению, трансформируют его в мансарду. Как и в любом жилом помещении, утепление мансарды становится в таком случае очень важным вопросом, непосредственно влияющим на комфорт проживающих в ней людей. Одним из основных способов утепления мансарды является утепление мансардных окон.

Вместе с тем, мансардное окно , представляя собой часть крыши, должно обладать достаточной герметичностью для того, чтобы исключить проникновение влаги внутрь жилого помещения. Таким образом, правильная установка этого элемента конструкции, а также грамотное его утепление являются ключевыми моментами в деле обеспечения комфорта для тех, кто проживает в мансарде.

Утепление мансардных окон будет достаточно эффективным, и окна будут обладать достаточной герметичностью в том случае, если соблюдаются два основных правила:

  • во-первых, в качестве мансардного окна всегда следует использовать лишь специально предназначенный для этих целей комплект, включающий в себя как оконный оклад, так и соответствующий данному предназначению теплоизоляционный материал;
  • во-вторых, установка окна должна производиться с соблюдением всех существующих норм и правил.

Поскольку основная тема нашей статьи – это утепление мансардных окон, то подчеркнем, что контролируя работу кровельщиков, следует обратить особое внимание на качество выполнения ими операций по утеплению откосов.

Больше возможностей для проведения таких операций предоставляют такие оконные модули, которые обладают заглубленной посадкой в толщу крыши. Производя окончательное оборудование мансарды, стоит задуматься об установке отопительных приборов непосредственно под окнами, что обеспечит возможность прогрева откосов и исключит отпотевание окон. >

Как утеплить мансардные окна?

В технологическом отношении утепление мансардных окон не является чересчур сложной процедурой, поэтому выполнить ее сможет даже человек, не искушенный в области строительства. Единственное условие, которое нужно соблюдать, утепляя мансардные окна, – это щепетильность и тщательность выполнения всех операций.

В первую очередь, производится установка наружных окладов мансардного окна, которые обеспечивают водонепроницаемость конструкции.

Закончив установку оконного блока, можно приступать к укладке утеплителя. Материал, используемый в качестве теплоизоляции, нужно укладывать таким образом, чтобы он занимал всю площадь откосов. Причем все зазоры, имеющиеся между оконной системой и элементами кровли, должны быть тщательно заполнены с помощью используемого теплоизоляционного материала.

Чтобы свести к минимуму величину зазора, заполняемого теплоизоляцией, еще на стадии расчетов необходимо с особой точностью определить размеры намечаемого оконного проема.

Как и при утеплении любых других элементов конструкции дома , утепление мансардного окна следует закончить, покрыв утеплитель слоем гидроизоляционного материала.

Материалы, используемые в качестве утеплителя для мансардных окон

Для утепления мансардных окон могут использоваться различные теплоизоляционные материалы, основными из которых являются:

  • стекловата, являющаяся недорогим и чрезвычайно легким материалом, широко используемым в строительных работах. Эластичность и мягкость этого материала делают его идеальным при утеплении окон в мансардных помещениях;
  • базальтовая вата широко применяется ввиду ее универсальности;
  • пенополистирол, характеризующийся небольшой ценой, высоким уровнем прочности и долговечности.

Тонкости утепления мансардных окон

Утепляя окна в мансардах, необходимо помнить, что:

  • эффективность утеплителя должна быть тем выше, чем меньше имеется места для его размещения;
  • практически все утеплители нуждаются в надежной гидроизоляции;
  • монтажная пена неприемлема при утеплении оконных проемов;
  • следует избегать использования металлических монтажных элементов для исключения образования мостиков холода.

Утепление мансардного окна: какой способ наиболее эффективен?

На зиму запланировал провести самостоятельное утепление деревянного мансардного окна. Каким способом лучше всего выполнить утепление? Также посоветуйте, пожалуйста, хороший материал для теплоизоляции мансардного окна!

Правильное утепление мансардного окна выполняется при его монтаже, то есть и монтаж и утепление одновременно.

Или утепление мансардного окна производится с общим утеплением мансарды.

Вы пишите что окно уже установлено (из этого вытекает что сделана наружная отделка мансардного окна), к сожалению вариантов осталось не так много.

В первую очередь нужно проверить качество гидроизоляции рама окна-проём.

Далее утепление оконных откосов с последующей отделкой.

Дальше варианты на выбор, утеплитель с дальнейшим оштукатуриванием откосов:

Пенопласт, или минеральная вата крепится к поверхности откоса (предварительная грунтовка с просушкой) на клей, далее армирующая сетка и штукатурный слой.

Утеплитель может быть уложен и под гипсокартон из которого сделаны откосы,

Точно так же можно утеплить и подоконник мансардного окна, но опять же окно у Вас установлено, смотрите уже по месту, стоит ли демонтировать и подоконник и откосы которые у Вас уже есть.

Так же к утеплению мансардного окна можно отнести и монтаж прибора отопления под окном (к примеру радиатор отопления, или конвектор).

И в конце не большой совет, старайтесь не использовать монтажную пену как утеплитель, это не утеплитель, а баловство.

Для утепления мансардных окон можно использовать следующие материалы:

Базальтовая вата. Универсальный утеплительный материал, который хорошо подходит для мансардных окон.

Стекловата. Недорогой и легкий утеплитель, эластичный и мягкий, что делает его идеальным вариантом для мансардных окон.

Можно воспользоваться также пенополистиролом, обладающим высокой прочностью и долговечностью. К тому же, он недорогой.

Стоит помнить, что монтажная пена не подходит в качестве утеплителя для мансардного окна.

Технология утепления мансардных окон не сложна. Главное, все нужно сделать тщательно.

В первую очередь, нужно установить наружные оклады окна, которые обеспечат водонепроницаемость.

Материал, который вы выбрали в качестве изоляции, уложить так, чтобы он занимал всю площадь откосов. Все зазоры должны быть тщательно заполнены. Величину зазоров нужно свести к минимуму еще на стадии замера и установки окна. Также при монтаже окна желательно не использовать металлических крепежных элементов, которые являются хорошими проводниками для холода.

В заключение утеплитель обязательно нужно покрыть гидроизоляционным материалом.

Типичные ошибки монтажа мансардных окон

Типичные ошибки монтажа мансардных окон

Минувшая зима стала суровым испытанием для мансардных окон. Промахи монтажников, оплошности отделочников и упущения хозяев заявили о себе самым неприятным образом — в виде протечек, наледей и повреждений. Устранение дефектов требует времени и денег. Не лучше ли с самого начала всё делать правильно?

Начнём с того, что между фасадными (вертикальными) и наклонными окнами для крыши (мансардными) существует огромная разница. Первые монтируют в солидный стеновой проём с помощью специальных крепёжных элементов — анкерных болтов. По большому счёту зоной риска в этом случае является лишь небольшой зазор между стенкой проёма и оконной коробкой, который заполняют теплоизоляционной монтажной пеной и изолируют особыми материалами (саморасширяющейся паропроницаемой лентой ПСУЛ, гидроизоляционной лентой и др.).

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешётку). Таким образом, они становятся неотъемлемой частью кровли. Чтобы исключить протечки, необходимо в первую очередь обеспечить водонепроницаемость примыканий кровельного покрытия коконному блоку. Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных). Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации. Чтобы не допустить промерзания, зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна (Rockwool и др.). Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Ещё один существенный момент в установке мансардных окон — формирование, утепление и отделка откосов. Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов и даже ухудшению условий проживания в мансарде. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!). О пароизоляционном фартуке (окладе) мы уже упоминали.

Между тем, чтобы правильно установить мансардное окно, не нужно быть узким специалистом в этой области. Главное — неукоснительно следовать инструкции производителя, которая, кстати, входит в комплект изделия. Надо лишь открыть книжечку и внимательно изучить процесс монтажа, причём не по письменным рекомендациям, а по доходчивым картинкам. Текста в инструкциях почти нет, все пояснения даны в понятном изобразительном виде.

При желании с установкой окна для крыши справится любой аккуратный и вдумчивый кровельщик. Однако на практике всеми работами по обустройству крыши заправляют либо нерадивые дилетанты, либо откровенные бессовестные халтурщики. Иначе говоря, основная причина возникновения проблем с наклонными окнами для крыши — некачественный монтаж и полное пренебрежение рекомендациями производителя. При этом недобросовестные монтажники прикрывают свой непрофессионализм сказками, будто мансардные окна в российском климате обречены. Дескать, это вам не Дания с Германией и Польшей. На самом деле наклонные окна для крыши отлично зарекомендовали себя в самых разных регионах нашей страны, включая Сибирь и даже Крайний Север.

Комплект мансардного окна

Мансардное окно напоминает слоёный пирог. Причём все «коржи» и «начинки» выпускают производители оконных изделий. Ведь помимо изоляции и герметизации наклонные окна для крыши нуждаются в затенении и затемнении. От обычных портьер в мансарде с её наклонными стенами- потолками толку мало. К счастью, ко всем мансардным окнам можно подобрать «точно по фигуре» шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок.

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечат конвекцию тёплого воздуха в зоне стеклопакетов, иначе зимой стёкла будут запотевать и даже покрываться ледяной коркой.

Мансардные окна допустимо встраивать в скаты с уклоном не менее 15°. Однако, некоторым хозяевам домов с почти плоскими кровлями (или владельцам квартир, расположенных на верхних этажах старых пятиэтажек) это правило не указ. Они беспечно встраивают наклонные окна в горизонтальную плоскость железобетонных перекрытий. Протечки и разрушения оконных конструкций не заставят себя ждать. Между тем существует технология монтажа мансардных окон в плоские кровли с использованием подкладочных элементов. К тому же можно приобрести специализированные комплекты окон-фонарей.

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна. И ещё один нюанс. Благополучие мансардных окон напрямую зависит от общего состояния скатной крыши. В результате ошибок, допущенных при укладке покрытия и монтаже гидро-, паро- и теплоизоляции, в кровельном «пироге» скапливается большое количество влаги. Вода стекает к оконным конструкциям и просачивается сквозь отделку откосов и по примыкающим к ним участкам стен.

Хозяева рассуждают так: если протечки оставили следы на откосах, то виноваты окна. И вызывают сотрудников сервисной службы производителя. После демонтажа отделки выясняется, что пароизоляция отсутствует, в роли гидроизоляции выступает обычный полиэтилен, а утеплитель мокрый, хоть выжимай. В такой ситуации требуется срочный капитальный ремонт крыши с последующей переустановкой мансардных окон.

Это окно было установлено с такими большими геометрическими отклонениями, что возникший перекос вызвал образование огромной трещины в раме, то есть, по сути, разрушил базовый конструктивный элемент. Придётся полностью менять оконный блок.
У этого мансардного окна тоже возникла проблема с геометрией. Из-за перекоса образовалась щель между створкой и рамой. Для устранения дефекта придётся демонтировать и переустанавливать не только этот блок, но и примыкающее к нему карнизное окно. Что особенно обидно, ведь ремонтные работы повлекут за собой разборку качественной и дорогой отделки.
Здесь монтажники обошлись без клёпок. Сталь резали тупыми ножницами вкривь и вкось и даже не подвернули кромку — пусть себе ржавеет! А стыки небрежно замазали герметиком неизвестного назначения. После такого монтажа нужно готовиться к досрочному ремонту кровли и переустановке мансардных окон (если они ещё сохранят рабочее состояние)
У этого окна есть шансы на счастливое будущее. Изделие выставлено точно. По периметру смонтирован тёплый контур. Однако строители часто забывают утеплить зазор между окном и стропилами. Две полоски минваты — и окно спасено от промерзания!
Вот пример классической протечки. Монтажники не отрегулировали и не выровняли положение оконной рамы. Они даже не удосужились проверить, закрывается ли окно. И хозяева вынуждены принимать меры, чтобы избавиться от щели между коробкой и створкой.
Так выглядит рама косо установленного мансардного окна вскоре после монтажа. От воды появились разводы, лак облупился, древесина посерела.
Мансардное окно встроено в фальцевую кровлю. При этом не обеспечено надёжное и герметичное примыкание оконного блока к кровельному покрытию. Стыки наружного оклада и листовой стали заполнены герметиком и скреплены кляммерами (должны быть под кровлей), прибитыми обычными гвоздями (сквозное повреждение покрытия).
Ещё один пример неправильной установки мансардных окон в фальцевую кровлю. Вероятно, при монтаже использовали комплектующие от демонтированных блоков. Оклады как будто собраны по частям. Например, взяты гофрированные фартуки, предназначенные для установки мансардных окон в профильные кровельные покрытия (натуральную черепицу, металлочерепицу). Вместе с тем металлические рамы окладов просто заведены под стальные листы. Значит, протечек и сырости не избежать. По инструкции эти рамы должны быть закатаны в своеобразный фальц — водонепроницаемый шов. по своей герметичности не уступающий фальцевым соединениям основного покрытия.
Нельзя бездумно использовать монтажную пену, забывая, что окна для крыши держатся на обычных саморезах. В процессе полимеризации пена расширяется и давит на раму. Окно деформируется. возникают щели, через которые хлещет вода.
Наверное, отделочники думали, что делают доброе дело, обтягивая откосы фольгированным пенофолом. Однако в данной ситуации этот материал служит лишь пароизоляцией. Полноценного утепления он не обеспечивает. Без мягкой теплоизоляции, которая должна была располагаться под пенофолом, откосы будут промерзать. Из-за крепления скобами целостность фольгированной пароизоляции нарушена. Крошечных дырочек вполне достаточно, чтобы пары проникали под пенофол, там конденсировались и каплями росы стекали на гипсокартонную обшивку.
Зазор по периметру оконного блока щедро залили монтажной пеной. Она при расширении сдавила раму, что привело к перекосу окна. Откосы грубо подшиты обычной доской. Для утеплителя нет места, а без него чистовая отделка будет испорчена конденсатом.
Качественно выполнить откосы мансардных окон точно не получится. Доска над оконным блоком прибита почти вертикально. Между тем, чтобы обеспечить полноценную конвекцию тёплого воздуха в зоне стеклопакета, верхний откос должен быть параллелен полу.
К монтажной пене претензий нет. Её наносили послойно, и распора удалось избежать. Но без мягкого утепления откосы промёрзли, и на гипсокартоне появились следы протечек. Окно осталось без пароизоляционного фартука, что усилило образование конденсата.
А вот последствия недобросовестного монтажа и отделки мансардных окон. Гипсокартонная обшивка безнадёжно испорчена протечками. возникшими в результате образования конденсата в зоне откосов. Внеплановый ремонт мансарды обеспечен.
Откос выполнен грубо. Базовая обшивка сделана из черновой доски. О паро- и теплоизоляции отделочники и не помышляют. Правильно смонтировать утеплитель, пароизоляционный фартук и чистовую отделку практически невозможно.
Отделка откосов не выдержала условий эксплуатации. Причём проблема возникла не столько из-за ошибок, допущенных при монтаже наклонных окон, сколько из-за системного нарушения норм и правил обустройства мансарды.
Из-за неправильной установки наружного оклада дождевая и талая вода проникла в зону примыкания оконного блока к кровле. Это привело к разрушению и рамной конструкции окна, и кровельной системы. Мы уж не говорим о протечках.
Весной лёд на стеклопакете вызовет застой талой воды, что неизбежно приведёт к протечке. Неприятного развития событий можно было избежать. если бы хозяева регулярно очищали мансардные окна от снега.

В заключении небольшое, но наглядное видео по монтажу мансардных окон:

Утепление мансардного окна

Правильное утепление мансардного окна является сложной задачей для неподготовленного человека. Если у вас нет компетенции в установке окон, то доверьте монтаж опытным мастерам. Заказать монтаж окон лучше у производителя конструкций, а работу по гидроизоляции и теплоизоляции можно сделать собственными силами. Разберем в статье, как выполнить утепление мансардного окна. Видео с подробной инструкцией смотрите в конце данного материала.

Для снижения теплопотерь после самостоятельного утепления мансарды на зиму, также следует тепло изолировать мансардные окна. Под ними необходимо установить радиатор отопления – это защитит остекление от запотевания, так как создается тепловая завеса. Но сначала следует определиться, какой размер окна должен быть на теплом чердаке и где лучше всего его установить.

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Гидроизоляция откосов мансардного окна

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

Видео. Монтаж мансардных окон

(5,00 из 5)

Утепление и отделка мансардных окон

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Вопросы утепления и отделки мансардных окон тесно взаимосвязаны друг с другом, поэтому я предлагаю рассмотреть их вместе.

Мои сотрудники не раз сталкивались с последствиями некомпетентного утепления мансардных окон, которые нам приходилось устранять. Поэтому Вам, как владельцу дома с мансардой необходимо знать некоторые особенности такого утепления, чтобы суметь проконтролировать работу монтажников.

Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

  • Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
  • Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

  • Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам. Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

  • Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

  • В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
  • Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
  • При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для циркуляции теплого воздуха, зазор. Хотя эту меру, как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.

Статьи по теме

Отделка мансардных окон

Если наружная отделка мансардных окон решается правильной установкой соответствующего данному виду кровли оклада, то отделка внутренняя имеет ряд своих особенностей. Если их не учесть – проблем с образованием конденсата, промораживанием оконных откосов, появлением плесени и порчи отделочных материалов, и, как следствие – возникновением необходимости проведения ремонта (а иногда и замены окон), не избежать.

На что же следует обратить внимание, когда приходит время отделки окон в мансардном помещении?

  • Я могу без преувеличения утверждать, что отделка мансардных окон начинается с их монтажа. Если при установке нижний край оконной коробки был установлен неправильно (не по уровню), геометрия оконных откосов тут же нарушается, и исправить такую ошибку бывает крайне непросто.
  • Несоблюдение строгой вертикальность нижнего откоса и строгой горизонтальности верхнего, не только некрасиво само по себе, но может привести к нарушению циркуляции теплого воздуха и проблемам, о которых говорилось выше.
  • Ведущие производители мансардных окон, как правило, предлагают и готовые решения по их отделке: фирменные откосы (например, откосы LSC компании Велюкс). В комплект таких откосов входят шаблон, стусло и герметик. Их сборку я осуществляю на месте, предварительно определив точный угол наклона крыши. Это очень удобное и вполне современное решение, способствующее правильному освещению и беспрепятственной циркуляции теплого воздуха в зоне мансардного окна. Такие откосы хорошо вписываются в любой дизайн мансардных помещений и обеспечивают быструю и качественную установку. Кроме того такие откосы легко снять при необходимости, избегая их разборки.

  • Если для отделки оконных откосов используется гипсокартон, не допускается применение металлических монтажных конструкций в зоне окна. Я использую для этих целей древесину.

  • Размеры саморезов или гвоздей в каркасных конструкциях, формирующих оконный проем и откосы должны быть тщательно просчитаны: с одной стороны они призваны обеспечивать надежное соединение, с другой – не должны создавать мостиков холода.

Таким образом, от правильной отделки откосов мансардных окон зависит не только их внешний вид и дизайн помещения, но и правильная циркуляция теплого воздуха, способствующая длительной эксплуатации мансарды без проведения ремонтных работ.

Не стоит доверять сомнительным «мастерам» на все руки. Если Вам дороги время, деньги и нервы – доверяйте такие ответственные работы только специалистам.

Как утеплить мансардные окна своими руками

Предисловие. Утепление, а тем более монтаж мансардного окна своими руками является сложной процедурой. Если у вас недостаточно опыта в установке пвх окон, то лучше доверить эту работу специалистам. Практичнее будет заказать монтаж мансардных окон у компании – производителя, а работу по теплоизоляции конструкции сделать своими силами. О том, как утеплить мансардное окно изнутри правильно читайте в этой статье.

Чтобы после установки пластиковых окон на мансарде не происходило их обледенение и запотевание стеклопакета, необходимо самостоятельно сделать утепление мансардных окон. Также необходимо помнить, что под окном необходимо будет установить обогреватель или радиатор утепления, чтобы создать тепловую завесу. Для начала рассмотрим, какой должен быть размер мансардного окна и где его лучше всего установить.

Выбор места для установки окна на мансарде

Утепленные мансардные окна своими руками

Чтобы утеплить мансарду, размер окон выбирают, исходя из расстояния между стропилами и площади оборудованного чердака в доме. Установка окна в кровлю из металлочерепицы требует особого внимания к расположению окна, лучше сделать оконный проем между стропилами, не меняя конструкцию кровли. Достаточное естественное освещение достигается площадью окна не менее 10% от общей площади помещения.

Ширина рамы металлопластикового окна должна быть меньше на 4-6 см расстояния между стропилами для качественного утепления стыка рамы с откосом монтажной пеной. Если расстояние между стропил меньше, чем требуемая ширина окна, то можно установить и утеплить два окна на мансарде в соседних нишах между стропилами. Способ открывания створок окна в утепленном фронтоне дома зависит лишь от ваших предпочтений и габаритов самой комнаты.

Выбор высоты окна будет зависеть от угла ската кровли. На пологих скатах оконный проем лучше размещать вверху, а на крутых скатах – внизу. Оптимальной высотой для установки окон является 80-130 сантиметров от уровня пола. Если на кровле уложена керамическая черепица, которую нельзя подрезать, то и окна следует размещать по краю черепицы. Если на кровле листовой материал, то отверстие можно сделать в любом месте.

Подготовка, утепление откосов окна на мансарде

Фото. Подготовка проема для окна в кровле

Установку мансардного окна, лучше сделать до чистовой отделки помещения. Для этого изнутри помещения намечают, где будет находиться будущее окно. Расстояние справа и слева от стропил должно быть около 2-3 см. При вырезании гидроизоляции кровли со всех сторон оставляют запас в 20 см, который заворачивают внутрь помещения и закрепляют степлером. Кровлю на месте оконного проема снимают и срезают обрешетку по стропилам.

Самостоятельно производить монтаж мансардных окон не рекомендуется, поскольку вы можете потерять гарантию производителя. При некачественной установке и регулировке металлопластиковых окон, даже самая лучшая гидроизоляция и теплоизоляция не спасет вас от возможных протечек и запотевания окон. Доверьте установку конструкций профессионалам, а гидо- и теплоизоляцию мансардных окон можно будет сделать уже собственными силами.

Гидроизоляция мансардных окон своими руками

Устройство гидроизоляции вокруг мансардного окна

Отделка окон на мансарде должна обязательно включать в себя гидроизоляцию, так как окна будут подвергаться прямому воздействию осадков. В верхней части оконного проема вырезают обрешетку по ширине дренажного желоба. Гидроизоляцию кровли подрезают и заводят под дренажный желоб в промежутке между обрешеткой (смотрите фото в статье). Благодаря этому с гидроизоляции вода будет стекать не на окно, а в дренажный желоб.

В комплекте к мансардным окнам всегда идет гидроизоляционный фартук, который разворачивают и укладывают вокруг рамы таким образом, чтобы пвх окно было защищено от протечек. Фартук прикрепляют к монтажному брусу, обрешетке и стропилам строительным степлером. После этого можно настелить кровельный материал и начать монтаж оклада. Сначала устанавливают нижний фартук, лишь потом верхний и боковые фартуки вокруг рамы окна.

Все части оклада стыкуют и крепят к обрешетке и оконной раме. В завершение на оклад крепится специальный элемент, который обеспечит плотное прилегание к кровельному материалу. Для заделки стыков следует использовать только герметики, и ни в коем случае не монтажную пену. Далее следует приступить к утеплению окна на мансарде изнутри помещения, поскольку наружные работы в данном случае будут невозможны.

Как утеплить окна на мансарде своими руками

Фото. Утепление окна на мансарде своими руками

Утепление окон на зиму на мансарде может быть выполнено своими силами. Теплоизоляция монтируется изнутри по всей ширине оконных откосов, при этом утеплитель должен закрывать все зазоры между кровлей и оконной рамой. Не забывайте, что конденсат на откосах и запотевание окон может проявиться из-за недостаточной толщины теплоизоляции и наличия мостиков холода.

Перед использованием любого теплоизоляционного материала внимательно изучите его характеристики и правила монтажа. Для утепления окон на мансарде лучше всего использовать влагостойкие материалы для утепления, которые не теряют своих качеств при высокой влажности. К таким материалам относится экструзионный пенополистирол различных производителей (Пеноплэкс, Техноплекс).

Видео. Утепление мансардных окон своими руками

Как сделать откосы для мансардных окон?

Откос мансардного окна необходим, как и откос обычного окна. Он служит не только для улучшения эстетического восприятия конструкции, но и является препятствием для холода, не позволяет образовываться конденсату. Выполнить работу можно самостоятельно, однако, требуется соблюдать инструкцию и помнить о том, что обустройство откосов мансардных окон немного отличается от создания стандартных конструкций.

Какой должна быть форма откосов?

Откос мансардного окна может выполняться вертикально или горизонтально. Если форма откоса открытая, чаще всего он располагается в нижней части конструкции, выполняют его вертикально. Верхний, наоборот, располагается в горизонтальной плоскости. Такой подход позволит обеспечить максимально возможное освещение, сдержит внутри помещения теплый воздух, не даст появиться конденсату. Если этим правилом пренебречь, при эксплуатации окна начнутся проблемы, которые станут заметными не сразу.

Для утепления откосов можно использовать специальные пояса. Их располагают в зазорах между окном и кровлей. Разместить элемент можно как с внешней, итак и с внутренней стороны конструкции. Снаружи на окно можно наложить специальную теплоизолирующую рамку: она обладает мембраной, задерживающей теплый воздух внутри помещения. Такая работа должна проводиться при монтаже окна, если она не была выполнена, это является серьезным нарушением технологии. Окна могут не только пропускать холодный воздух, но и начать протекать.

Материалы для отделки откоса

В зависимости от того, из какого материала сделаны мансардные окна, отделка откосов будет выполнена в том или ином стиле. Профессионалы рекомендуют выбирать те же материалы, при помощи которых отделано само помещение. Это поможет откосам не только гармонично вписаться в общий стиль, но и не вызовет конфликта материалов, так как разные изделия по-разному реагируют на температурный режим, влажность и иные особенности окружающей среды.

Для откосов можно использовать вагонку, гипсокартон, OSB-плиты, пластиковые панели. Если окна хорошо гидроизолированы, необязательно использовать влагостойкие материалы, подойдет обычный гипсокартон, так как на него не будет попадать влага. Если нет уверенности в том, что правильно заизолированы мансардные окна, отделка откосов может быть выполнена из влагостойкого гипсокартона. Это поможет обезопасить материал от конденсата. Крепить любые плиты можно при помощи специального каркаса и саморезов. Основным условием является сделать их ровными: для этого придется выставить маяки. Кроме того, для работы потребуется иметь отвес и строительный уровень.

Отделка мансардных окон должна выполняться качественно, поэтому рекомендуется использовать фирменные материалы, которые выпускают производители окон. Особенно это касается тепло- и пароизоляции. Многие производители предлагают готовые откосы, заказать их можно вместе с окнами, при этом откосы уже будут иметь нужную длину. При правильном монтаже окна будут наиболее герметичными. Чаще всего такой откос изготавливается из высококачественного пластика. Он обладает высокой прочностью, не пачкается, не требует никакого ухода, не боится влаги и воздействия окружающих температур. Установить и демонтировать такой материал несложно даже самостоятельно.

Откос мансардного окна из гипсокартона

Подготовка к монтажу

Перед тем как сделать откосы на мансардных окнах, нужно правильно подготовить поверхность. Для этого потребуется утеплить оконную конструкцию, уложить пароизоляцию. Делается все это с внутренней стороны; утеплитель удобнее всего использовать рулонный, например, хорошо подойдет любая минеральная вата. Кроме нее, можно использовать вспененный полиуретан.

Этот этап монтажа нельзя пропускать. Он позволяет избавиться от мостиков холода, благодаря чему конденсат в пространстве под кровлей образовываться не будет. Важно правильно и надежно выполнить пароизоляцию. Ее укладывают поверх утеплителя, контур должен быть герметичным. Места стуков проклеивают при помощи термошва, он получается в заводских условиях.

Правильный выбор угла

Главной ошибкой многих неопытных отделочников и хозяев, решивших выполнить откос мансардного окна своими руками, является перпендикулярное окну расположение откосов. Особенность монтажа данной конструкции заключается в том, что, в отличие от откоса обычного окна, мансардный должен находиться под углом 110-120º.

Расположение выбирают относительно плоскости пола и потолка. Так, нижний откос должен располагаться перпендикулярно относительно плоскости пола, а верхний, наоборот, должен находиться параллельно этой плоскости. Если не соблюдать это правило, теплый воздух будет свободно выходить на улицу, а с улицы заходит холодный. В результате на стеклопакете будет образовываться ненужная влага. Она может начать попадать на откос, стены. В результате этого не только испортится эстетичный вид покрытий, но и может появиться грибок или плесень. Зимой такие окна будут промерзать вне зависимости от того, какое было сделано утепление откосов мансардных окон.

Если мансарда отапливаемая, батарею нужно расположить непосредственно под окном. Это способствует правильной циркуляции воздуха, позволяет просушить стеклопакет, избавив стекло от конденсата.

Измерение размера откоса

Выбор цвета и формы

Если откос выполнен правильно, форма его будет раскрытой. Выбор именно такой конструкции обусловлен тем, что она не только позволяет попадать в помещение максимальному количеству света, но и способствует хорошему обогреву всей площади стекла. Это особенно актуально в холодное время года, когда на стекле образуется изморозь.

Из-за того, что мансардные окна расположены под наклоном, они могут покрываться снегом в зимний период, поэтому прогрев стекла особенно актуален. Он заставит осадки таять, и чистить стекла специально не придется. Кроме этого, стекло будет прогреваться за счет расположенной под окном батареи отопления. Это поможет избавиться и от конденсата, который может образовываться не только на стекле, но и в оконном проеме.

Выбор цвета зависит не только от общей направленности стиля интерьера, но и от уровня освещения. Решая, как сделать откосы на мансардных окнах, нужно учитывать стилевое решение вашей комнаты. Темные цвета поглощают свет, поэтому помещение визуально будет казаться меньше, если цвета будут светлыми, они, наоборот, станут рассеивать свет, за счет чего помещение будут не только светлее, но и визуально покажется больше.


Как правильно выполнить гидроизоляцию мансардных окон

Установка окна мансарды – не самое сложное занятие, однако оно требует грамотного подхода. Окна необходимо правильно гидроизолировать и утеплить, в противном случае в помещение будет попадать влага, оно может промерзать при сильных морозах. Утепление поможет избавиться от этих проблем, поможет сделать мансарду не только более теплой, но и более тихой.

к содержанию ↑

Зачем нужно окно в мансарде?



Окна мансарды установить необходимо для того, чтобы превратить темное чердачное помещение в светлое и проветриваемое. Это поможет не только увеличить срок эксплуатации кровельного пирога, но и превратить помещение в жилое. В мансарде можно устроить несколько спален, рабочий кабинет, детскую или гостиную. От того, как планируется использовать помещение, зависит и то, какое освещение в нем должно быть. Например, для спальни не нужен яркий свет, поэтому большие окна там не потребуются, для гостиной и детской, наоборот, необходимо больше простора и хорошего освещения.

Если опыта и теоретических представлений о том, как поставить окно на мансарде, у вас нет, лучше доверить работу профессионалам. Если работа будет выполнена неправильно, окна будут пропускать холод, на этаж будет попадать влага, что неблагоприятно отразится на строении в целом и комфорте проживания в нем. Мы расскажем, как правильно выбрать окна, какое освещение должно быть и как правильно установить и утеплить конструкцию.

к содержанию ↑

Где установить окно?

Устройство мансардных окон в крыше может быть разным, однако важно правильно выбрать место, где такая конструкция будет установлена. Чаще всего окна ставят между стропилами, расстоянием между ними диктуется размер окна. Стропильную систему кровли нарушать нельзя: это может привести к ее ослаблению и разрушению. Поэтому выбор у владельцев помещения небольшой – либо ставить высокие и длинные окна, если нужно больше света, либо устанавливать несколько изделий на некотором расстоянии друг от друга. Это наиболее оптимальный вариант, так как он позволяет равномерно распределить нагрузку между стропил, дает наиболее выгодное, равномерное освещение.

Размер окна зависит от площади мансардного этажа. Остекленная площадь должна быть от 10% от общей площади пола, чем больше остекления, тем лучше будет освещение в помещении. Важно заметить, что оконный проем делается без вмешательства в стропильную систему, однако допускается и даже желательно его усиление, так как рама и остекление имеют достаточно большой вес.

Обратите внимание на выбор окна по ширине: рама должна быть уже проема на 6 см, это расстояние потребуется как раз для утепления конструкции. Если стропила стоят достаточно близко друг к другу, и нет возможности поставить одно широкое окно, можно разместить рядом друг с другом два более узких, которые поместятся между стропил.

Высота установки мансардного окна зависит и от того, под каким углом располагается скат кровли. Если скаты пологие, окно удобнее всего будет разместить ближе к верхней части, если крутые – наоборот, ближе к низу. Оптимальная высота, наиболее удобная для использования и установки мебели, отопительных приборов – 80-130 см от пола. Если черепица выполнена из керамики, придется разместить окна по ее краям, так как такие изделия нельзя резать. Если кровля покрыта любым листовым материалом, проблем не возникнет, и можно будет установить окно в любом удобном месте. Стоит обратить внимание на то, что чем выше расположено окно, тем больше оно будет давать света, то же самое касается и наклона: чем он больше, тем больше света.

к содержанию ↑

Как утеплить откосы мансардного окна?

Утепление играет важную роль, поскольку позволяет не только защитить конструкцию от промерзания, но и избавиться от сквозняков, сэкономить на отоплении, так как теплый воздух будет больше держаться внутри помещения.

Если есть возможность, изделие лучше всего установить до того, как в помещении была выполнена чистовая отделка. Для того чтобы создать проем, нужно наметить его изнутри таким образом, чтобы не были задеты стропила. От последних нужно отступить 2-3 см с каждой стороны. Будущая гидроизоляция должна перекрывать кровельный материал на 20 см. Материал заводят внутрь, прикрепляют при помощи степлера, после этого снимают часть кровельного покрытия, со стропил срезают обрешетку для кровли.

Установка мансардных окон своими руками лишит вас гарантии на изделие, однако если вы достаточно уверены в своих силах, можете проделать работу сами, следуя инструкции. Важную роль играет качество установки окон, то, как они будут отрегулированы. Важно не оставить щелей, через которые с улицы сможет проникать влага и холодный воздух.

Слабое место мансардных окон который требует особого внимания чтоб избежать промерзания и образование конденсата.

Утеплить окна мансарды своими руками можно уже после монтажа основной конструкции: для этого по всей ширине откосов с внутренней стороны монтируют теплоизоляционный материал. Важно, чтобы утеплитель закрыл все зазоры. Применять рекомендуется влагостойкие виды утеплителя, например, экструзионный пенополистирол.

к содержанию ↑

Особенности гидроизоляции

Герметизация мансардного окна является одной из самых важных задач: так как проем находится в кровле и располагается под наклоном, велика вероятность, что при недостаточной герметизации он будет пропускать влагу в помещение, а стекло станет запотевать, что тоже не лучшим образом сказывается на состоянии стен и кровельного пирога. Особенности проведения работ:

  • Над оконным проемом обязательно нужно поставить дренажный желоб. Гидроизоляцию размещают вокруг конструкции, потребуется завести ее и под желоб, между обрешеткой. Это нужно для того, чтобы влага попадала в него, а не на конструкцию.
  • Для качественной защиты окна от воды применяют гидроизоляционный фартук, который продается вместе с окнами. Его потребуется уложить вокруг рамы как можно плотнее, прикрепляют к брусу обрешетки, используя для этого строительный степлер.
  • После монтажа фартука настилают материал кровли и переходят к установке оклада. Начинают с нижнего фартука, затем переходят к верхнему, боковые монтируют в последнюю очередь.
  • Оклад крепят к обрешетке, сделанной для оконной рамы. Для того чтобы оклад плотно прилегал к окну, его придавливают специальным элементом, также продающимся в комплекте с окном.
  • Стыки нельзя закрывать монтажной пеной, так как она под воздействием солнца быстро приходит в негодность применяют специальные водостойкие герметики.

Утепление мансардных окон в частном доме

В последние годы все большее число домовладельцев, стремясь расширить жилую площадь в своем доме и придать большую утилитарность чердачному помещению, трансформируют его в мансарду. Как и в любом жилом помещении, утепление мансарды становится в таком случае очень важным вопросом, непосредственно влияющим на комфорт проживающих в ней людей. Одним из основных способов утепления мансарды является утепление мансардных окон.

Вместе с тем, мансардное окно, представляя собой часть крыши, должно обладать достаточной герметичностью для того, чтобы исключить проникновение влаги внутрь жилого помещения. Таким образом, правильная установка этого элемента конструкции, а также грамотное его утепление являются ключевыми моментами в деле обеспечения комфорта для тех, кто проживает в мансарде.

Утепление мансардных окон будет достаточно эффективным, и окна будут обладать достаточной герметичностью в том случае, если соблюдаются два основных правила:

  • во-первых, в качестве мансардного окна всегда следует использовать лишь специально предназначенный для этих целей комплект, включающий в себя как оконный оклад, так и соответствующий данному предназначению теплоизоляционный материал;
  • во-вторых, установка окна должна производиться с соблюдением всех существующих норм и правил.

Поскольку основная тема нашей статьи – это утепление мансардных окон, то подчеркнем, что контролируя работу кровельщиков, следует обратить особое внимание на качество выполнения ими операций по утеплению откосов.

Больше возможностей для проведения таких операций предоставляют такие оконные модули, которые обладают заглубленной посадкой в толщу крыши. Производя окончательное оборудование мансарды, стоит задуматься об установке отопительных приборов непосредственно под окнами, что обеспечит возможность прогрева откосов и исключит отпотевание окон.>

Как утеплить мансардные окна?

В технологическом отношении утепление мансардных окон не является чересчур сложной процедурой, поэтому выполнить ее сможет даже человек, не искушенный в области строительства. Единственное условие, которое нужно соблюдать, утепляя мансардные окна, — это щепетильность и тщательность выполнения всех операций.

В первую очередь, производится установка наружных окладов мансардного окна, которые обеспечивают водонепроницаемость конструкции.

Закончив установку оконного блока, можно приступать к укладке утеплителя. Материал, используемый в качестве теплоизоляции, нужно укладывать таким образом, чтобы он занимал всю площадь откосов. Причем все зазоры, имеющиеся между оконной системой и элементами кровли, должны быть тщательно заполнены с помощью используемого теплоизоляционного материала.

Чтобы свести к минимуму величину зазора, заполняемого теплоизоляцией, еще на стадии расчетов необходимо с особой точностью определить размеры намечаемого оконного проема.

Как и при утеплении любых других элементов конструкции дома, утепление мансардного окна следует закончить, покрыв утеплитель слоем гидроизоляционного материала.

Материалы, используемые в качестве утеплителя для мансардных окон

Для утепления мансардных окон могут использоваться различные теплоизоляционные материалы, основными из которых являются:

  • стекловата, являющаяся недорогим и чрезвычайно легким материалом, широко используемым в строительных работах. Эластичность и мягкость этого материала делают его идеальным при утеплении окон в мансардных помещениях;
  • базальтовая вата широко применяется ввиду ее универсальности;
  • пенополистирол, характеризующийся небольшой ценой, высоким уровнем прочности и долговечности.

Тонкости утепления мансардных окон

Утепляя окна в мансардах, необходимо помнить, что:

  • эффективность утеплителя должна быть тем выше, чем меньше имеется места для его размещения;
  • практически все утеплители нуждаются в надежной гидроизоляции;
  • монтажная пена неприемлема при утеплении оконных проемов;
  • следует избегать использования металлических монтажных элементов для исключения образования мостиков холода.

Как утеплить откосы мансардных окон

Зачем нужно окно в мансарде?

Окна мансарды установить необходимо для того, чтобы превратить темное чердачное помещение в светлое и проветриваемое. Это поможет не только увеличить срок эксплуатации кровельного пирога, но и превратить помещение в жилое. В мансарде можно устроить несколько спален, рабочий кабинет, детскую или гостиную. От того, как планируется использовать помещение, зависит и то, какое освещение в нем должно быть. Например, для спальни не нужен яркий свет, поэтому большие окна там не потребуются, для гостиной и детской, наоборот, необходимо больше простора и хорошего освещения.

Если опыта и теоретических представлений о том, как поставить окно на мансарде, у вас нет, лучше доверить работу профессионалам. Если работа будет выполнена неправильно, окна будут пропускать холод, на этаж будет попадать влага, что неблагоприятно отразится на строении в целом и комфорте проживания в нем. Мы расскажем, как правильно выбрать окна, какое освещение должно быть и как правильно установить и утеплить конструкцию.

Где установить окно?

Устройство мансардных окон в крыше может быть разным, однако важно правильно выбрать место, где такая конструкция будет установлена. Чаще всего окна ставят между стропилами, расстоянием между ними диктуется размер окна. Стропильную систему кровли нарушать нельзя: это может привести к ее ослаблению и разрушению.

Поэтому выбор у владельцев помещения небольшой – либо ставить высокие и длинные окна, если нужно больше света, либо устанавливать несколько изделий на некотором расстоянии друг от друга.

Это наиболее оптимальный вариант, так как он позволяет равномерно распределить нагрузку между стропил, дает наиболее выгодное, равномерное освещение.

Размер окна зависит от площади мансардного этажа. Остекленная площадь должна быть от 10% от общей площади пола, чем больше остекления, тем лучше будет освещение в помещении. Важно заметить, что оконный проем делается без вмешательства в стропильную систему, однако допускается и даже желательно его усиление, так как рама и остекление имеют достаточно большой вес.

Обратите внимание на выбор окна по ширине: рама должна быть уже проема на 6 см, это расстояние потребуется как раз для утепления конструкции. Если стропила стоят достаточно близко друг к другу, и нет возможности поставить одно широкое окно, можно разместить рядом друг с другом два более узких, которые поместятся между стропил.

Высота установки мансардного окна зависит и от того, под каким углом располагается скат кровли. Если скаты пологие, окно удобнее всего будет разместить ближе к верхней части, если крутые – наоборот, ближе к низу. Оптимальная высота, наиболее удобная для использования и установки мебели, отопительных приборов – 80-130 см от пола.

Если черепица выполнена из керамики, придется разместить окна по ее краям, так как такие изделия нельзя резать. Если кровля покрыта любым листовым материалом, проблем не возникнет, и можно будет установить окно в любом удобном месте.

Стоит обратить внимание на то, что чем выше расположено окно, тем больше оно будет давать света, то же самое касается и наклона: чем он больше, тем больше света.

Выбор месторасположения окна: игра света и тени

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Простые правила проектирования

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Типичные ошибки монтажа мансардных окон

Типичные ошибки монтажа мансардных окон

Минувшая зима стала суровым испытанием для мансардных окон. Промахи монтажников, оплошности отделочников и упущения хозяев заявили о себе самым неприятным образом — в виде протечек, наледей и повреждений. Устранение дефектов требует времени и денег. Не лучше ли с самого начала всё делать правильно?

Начнём с того, что между фасадными (вертикальными) и наклонными окнами для крыши (мансардными) существует огромная разница. Первые монтируют в солидный стеновой проём с помощью специальных крепёжных элементов — анкерных болтов. По большому счёту зоной риска в этом случае является лишь небольшой зазор между стенкой проёма и оконной коробкой, который заполняют теплоизоляционной монтажной пеной и изолируют особыми материалами (саморасширяющейся паропроницаемой лентой ПСУЛ, гидроизоляционной лентой и др.).

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешётку). Таким образом, они становятся неотъемлемой частью кровли. Чтобы исключить протечки, необходимо в первую очередь обеспечить водонепроницаемость примыканий кровельного покрытия коконному блоку. Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных). Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации. Чтобы не допустить промерзания, зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна (Rockwool и др. ). Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Ещё один существенный момент в установке мансардных окон — формирование, утепление и отделка откосов. Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов и даже ухудшению условий проживания в мансарде. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!). О пароизоляционном фартуке (окладе) мы уже упоминали.

Между тем, чтобы правильно установить мансардное окно, не нужно быть узким специалистом в этой области. Главное — неукоснительно следовать инструкции производителя, которая, кстати, входит в комплект изделия. Надо лишь открыть книжечку и внимательно изучить процесс монтажа, причём не по письменным рекомендациям, а по доходчивым картинкам. Текста в инструкциях почти нет, все пояснения даны в понятном изобразительном виде.

При желании с установкой окна для крыши справится любой аккуратный и вдумчивый кровельщик. Однако на практике всеми работами по обустройству крыши заправляют либо нерадивые дилетанты, либо откровенные бессовестные халтурщики. Иначе говоря, основная причина возникновения проблем с наклонными окнами для крыши — некачественный монтаж и полное пренебрежение рекомендациями производителя. При этом недобросовестные монтажники прикрывают свой непрофессионализм сказками, будто мансардные окна в российском климате обречены. Дескать, это вам не Дания с Германией и Польшей. На самом деле наклонные окна для крыши отлично зарекомендовали себя в самых разных регионах нашей страны, включая Сибирь и даже Крайний Север.

Комплект мансардного окна

Мансардное окно напоминает слоёный пирог. Причём все «коржи» и «начинки» выпускают производители оконных изделий. Ведь помимо изоляции и герметизации наклонные окна для крыши нуждаются в затенении и затемнении. От обычных портьер в мансарде с её наклонными стенами- потолками толку мало. К счастью, ко всем мансардным окнам можно подобрать «точно по фигуре» шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок.

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечат конвекцию тёплого воздуха в зоне стеклопакетов, иначе зимой стёкла будут запотевать и даже покрываться ледяной коркой.

Мансардные окна допустимо встраивать в скаты с уклоном не менее 15°. Однако, некоторым хозяевам домов с почти плоскими кровлями (или владельцам квартир, расположенных на верхних этажах старых пятиэтажек) это правило не указ. Они беспечно встраивают наклонные окна в горизонтальную плоскость железобетонных перекрытий. Протечки и разрушения оконных конструкций не заставят себя ждать. Между тем существует технология монтажа мансардных окон в плоские кровли с использованием подкладочных элементов. К тому же можно приобрести специализированные комплекты окон-фонарей.

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна. И ещё один нюанс. Благополучие мансардных окон напрямую зависит от общего состояния скатной крыши. В результате ошибок, допущенных при укладке покрытия и монтаже гидро-, паро- и теплоизоляции, в кровельном «пироге» скапливается большое количество влаги. Вода стекает к оконным конструкциям и просачивается сквозь отделку откосов и по примыкающим к ним участкам стен.

Хозяева рассуждают так: если протечки оставили следы на откосах, то виноваты окна. И вызывают сотрудников сервисной службы производителя. После демонтажа отделки выясняется, что пароизоляция отсутствует, в роли гидроизоляции выступает обычный полиэтилен, а утеплитель мокрый, хоть выжимай. В такой ситуации требуется срочный капитальный ремонт крыши с последующей переустановкой мансардных окон.

Почему стоит заняться утеплением

Прежде стоит отметить, что утепление – это обязательная часть качественной установки оконной системы, которая впоследствии не только прослужит дольше, но отличится высокой функциональностью. Главные причины, требующие утепления:

  • Каркас окна неплотно прилегает к поверхности откосов, оставляя соответствующие швы, которые часто заполняются монтажной пеной для герметизации. Этот материал показывает отличные теплоизоляционные свойства, но часто реагирует на влагу и температурные перепады, подвергаясь разрушению и потере основных функций.
  • Оконные коробки, лишенные дополнительной отделки, плохо защищены от влияния внешних факторов. Если не провести утепление, места стыков будут подвержены попаданию воды, что под воздействием низкой температуры приводит к разрушению креплений и просадке окна.
  • После усадки конструкции образуются свободные места между оконным коробом и проемам, которые приводят к промерзанию и холодному воздуху внутри помещения.
  • Для утепленных окон не характерно скапливание изнутри конденсата, приводящего к образованию грибка или плесени.

Утепление откосов защищает оконный проем от промерзания и образования конденсата

Помимо функциональности, утепление откосов окон придаст конструкции стильный внешний вид, который гармонично сольется с интерьером помещения.

Тонкости утепления мансардных окон

В последние годы все большее число домовладельцев, стремясь расширить жилую площадь в своем доме и придать большую утилитарность чердачному помещению, трансформируют его в мансарду. Как и в любом жилом помещении, утепление мансарды становится в таком случае очень важным вопросом, непосредственно влияющим на комфорт проживающих в ней людей. Одним из основных способов утепления мансарды является утепление мансардных окон.

Вместе с тем, мансардное окно , представляя собой часть крыши, должно обладать достаточной герметичностью для того, чтобы исключить проникновение влаги внутрь жилого помещения. Таким образом, правильная установка этого элемента конструкции, а также грамотное его утепление являются ключевыми моментами в деле обеспечения комфорта для тех, кто проживает в мансарде.

Утепление мансардных окон будет достаточно эффективным, и окна будут обладать достаточной герметичностью в том случае, если соблюдаются два основных правила:

  • во-первых, в качестве мансардного окна всегда следует использовать лишь специально предназначенный для этих целей комплект, включающий в себя как оконный оклад, так и соответствующий данному предназначению теплоизоляционный материал;
  • во-вторых, установка окна должна производиться с соблюдением всех существующих норм и правил.

Поскольку основная тема нашей статьи – это утепление мансардных окон, то подчеркнем, что контролируя работу кровельщиков, следует обратить особое внимание на качество выполнения ими операций по утеплению откосов.

Больше возможностей для проведения таких операций предоставляют такие оконные модули, которые обладают заглубленной посадкой в толщу крыши. Производя окончательное оборудование мансарды, стоит задуматься об установке отопительных приборов непосредственно под окнами, что обеспечит возможность прогрева откосов и исключит отпотевание окон.>

Материалы, используемые в качестве утеплителя для мансардных окон

Для утепления мансардных окон могут использоваться различные теплоизоляционные материалы, основными из которых являются:

  • стекловата, являющаяся недорогим и чрезвычайно легким материалом, широко используемым в строительных работах. Эластичность и мягкость этого материала делают его идеальным при утеплении окон в мансардных помещениях;
  • базальтовая вата широко применяется ввиду ее универсальности;
  • пенополистирол, характеризующийся небольшой ценой, высоким уровнем прочности и долговечности.

Стекловата

Одним из наиболее популярных материалов, используемых строителями в качестве утеплителя, является стекловата. Этот материал не потребует крупных финансовых затрат и специфических профессиональных навыков для укладки. Эластичная и легкая стекловата обладает превосходными теплоизоляционными свойствами и прекрасно крепится к любой поверхности. Выбирая качественный материал, следует обращать внимание на его плотность. Оптимальным вариантом будет стекловата плотностью 30-40 кг/м3. Немаловажными преимуществами материала является его негорючесть, нетоксичность и устойчивость к любым деформациям.

Базальтовый утеплитель

Утепление мансарды изнутри минватой на основе базальта сегодня считается наиболее распространенным вариантом ее комфортного обустройства. К основным преимуществам минеральной ваты относятся гигроскопичность, высокая термостойкость и отличные теплоизолирующие показатели. Кроме того, базальтовый утеплитель позволит обеспечить хорошую звукоизоляцию, что актуально для владельцев домов с металлическим кровельным покрытием.

Пенополистерол

Популярность этого материала, широко известного как пенопласт, обусловлена его высокими теплоизоляционными качествами. Утепление мансарды пенопластом изнутри — наиболее бюджетный способ создания оптимального микроклимата в помещении. Легкий, недорогой и практичный пенопласт прост в монтаже и устойчив к воздействиям агрессивной среды. Его существенным недостатком является высокая горючесть. И этот момент обязательно должен быть учтен при выборе подходящего утеплителя.

Способы утепления мансардного окна.

Утепление мансардного окна изнутри может быть произведено даже непрофессионалами. Эта процедура довольно проста, и главным правилом при ее выполнении является аккуратность и внимательность мастера. Существует несколько вариантов утепления мансардных окон, и чтобы определиться, какой из них больше всего подойдет вашим целям, необходимо подробно изучить особенности каждого из них.

Укладка материала между стропилами

Самый доступный метод утепления мансардных окон — это укладка теплоизоляционного материала между стропилами. Действуя таким образом, следует обязательно учитывать ряд нюансов. В частности, необходимо обратить внимание на глубину системы стропил. И если она окажется недостаточно глубокой, стропила следует нарастить деревянными накладками.

Укладывая теплоизоляционный материал, необходимо следить за тем, чтобы он нигде не провисал и плотно прилегал ко всем поверхностям. При выполненной гидроизоляции, зазор между ней и утеплителем должен составлять не менее 2 см.

С использованием комплексных материалов

Еще один способ утепления мансардных окон заключается в применении комплексных материалов, которые также успешно выполняют функции гидравлической защиты. В этом случае утепление может быть произведено как над, так и под стропилами. Прокладывая утеплители над стропилами, необходимо будет использовать специальные фальцевые соединения. Основным недостатком этого метода утепления является практическое отсутствие свободной циркуляции воздуха, а это значит, что в конструкции мансарды должна быть предусмотрена надежная пароизоляция.

Утепление с гидроизоляцией

Основной миссией гидроизоляции в мансардном помещении является предохранение утеплителя от попадания влаги снаружи. Укладка гидроизоляционной пленки происходит с помощью крепежей, которые не нанесут ей вреда. Слои утеплителя и гидроизоляции укладываются над стропилами, что позволяет сохранить полезную площадь мансарды. И это главное преимущество данного метода.

Материалы для утепления мансардного окна

К материалам, применяемым для утепления мансардных окон, предъявляется ряд особых требований. Качественные утеплители должны обладать надежными эксплуатационными характеристиками, в том числе хорошей теплопроводностью, долговечностью и устойчивостью к температурным перепадам. Поэтому прежде чем остановить свой выбор на каком-либо материале, следует внимательно ознакомиться с его основными свойствами.

Подготовка крыши к установке окна

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

Как подобрать размер мансардного окна

Большинство производителей выпускают окна от 45 до 94 см шириной, и от 90 до 160 см высотой. Этого достаточно для большинства чердаков и мансард. При выборе размера окна важны три фактора:

  1. Площадь остекления для дневного света. Нормальной считается площадь остекления в соотношении 1:10, то есть на 10 м2 площади мансарды нужно 1 м2 остекления. См. Рис 1
    Рис 1 Мансардные окна расчет освещеия
  2. Шаг стропильной системы (расстояние между двумя соседними стропилами). К примеру, если расстояние между стропилами 800 мм, то идеально в такой проем встанет окно 74 см шириной. Хотя это правило наименее строгое. Если по задумке дизайнера и плану помещения нужны более широкие или наоборот узкие окна, стропила и обрешетку переделывают под нужный габарит. См. Рис 2

    Правда это дополнительное время и трудозатраты, но красивое окно именно там где вы хотите того стоит.

    Соблюдайте рекомендуемые производителями зазоры при монтаже окон (Рис 3). Это очень важно в долгосрочной перспективе. Ведь стропильная система подвержена усадке и небольшим смещениям от сезонных колебаний температуры.

    Рис 3 Правила установки мансардного окна
  3. Угол ската кровли –  от него зависит высота окна. Верхний край окна должен находиться на комфортной для человека высоте, нижний край не рекомендуется опускать ниже 90 см. Чаще всего у нас покупают окна высотой от 1,18 до 1,4м, что связано с наиболее распространенным и комфортным углом ската порядка 50 °. Рекомендованные высоты окон в зависимости от углов приведены на Рис 4

Фиксация рамы в стропильной системе

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Как утеплить мансардные окна?

В технологическом отношении утепление мансардных окон не является чересчур сложной процедурой, поэтому выполнить ее сможет даже человек, не искушенный в области строительства. Единственное условие, которое нужно соблюдать, утепляя мансардные окна, — это щепетильность и тщательность выполнения всех операций.

В первую очередь, производится установка наружных окладов мансардного окна, которые обеспечивают водонепроницаемость конструкции.

Закончив установку оконного блока, можно приступать к укладке утеплителя. Материал, используемый в качестве теплоизоляции, нужно укладывать таким образом, чтобы он занимал всю площадь откосов. Причем все зазоры, имеющиеся между оконной системой и элементами кровли, должны быть тщательно заполнены с помощью используемого теплоизоляционного материала.

Чтобы свести к минимуму величину зазора, заполняемого теплоизоляцией, еще на стадии расчетов необходимо с особой точностью определить размеры намечаемого оконного проема.

Как и при утеплении любых других элементов конструкции дома , утепление мансардного окна следует закончить, покрыв утеплитель слоем гидроизоляционного материала.

Особенности гидроизоляции

Герметизация мансардного окна является одной из самых важных задач: так как проем находится в кровле и располагается под наклоном, велика вероятность, что при недостаточной герметизации он будет пропускать влагу в помещение, а стекло станет запотевать, что тоже не лучшим образом сказывается на состоянии стен и кровельного пирога. Особенности проведения работ:

  • Над оконным проемом обязательно нужно поставить дренажный желоб. Гидроизоляцию размещают вокруг конструкции, потребуется завести ее и под желоб, между обрешеткой. Это нужно для того, чтобы влага попадала в него, а не на конструкцию.
  • Для качественной защиты окна от воды применяют гидроизоляционный фартук, который продается вместе с окнами. Его потребуется уложить вокруг рамы как можно плотнее, прикрепляют к брусу обрешетки, используя для этого строительный степлер.
  • После монтажа фартука настилают материал кровли и переходят к установке оклада. Начинают с нижнего фартука, затем переходят к верхнему, боковые монтируют в последнюю очередь.
  • Оклад крепят к обрешетке, сделанной для оконной рамы. Для того чтобы оклад плотно прилегал к окну, его придавливают специальным элементом, также продающимся в комплекте с окном.
  • Стыки нельзя закрывать монтажной пеной, так как она под воздействием солнца быстро приходит в негодность применяют специальные водостойкие герметики.



Как утеплить откосы мансардного окна?

Утепление играет важную роль, поскольку позволяет не только защитить конструкцию от промерзания, но и избавиться от сквозняков, сэкономить на отоплении, так как теплый воздух будет больше держаться внутри помещения.

Если есть возможность, изделие лучше всего установить до того, как в помещении была выполнена чистовая отделка. Для того чтобы создать проем, нужно наметить его изнутри таким образом, чтобы не были задеты стропила.

От последних нужно отступить 2-3 см с каждой стороны. Будущая гидроизоляция должна перекрывать кровельный материал на 20 см.

Материал заводят внутрь, прикрепляют при помощи степлера, после этого снимают часть кровельного покрытия, со стропил срезают обрешетку для кровли.

Установка мансардных окон своими руками лишит вас гарантии на изделие, однако если вы достаточно уверены в своих силах, можете проделать работу сами, следуя инструкции. Важную роль играет качество установки окон, то, как они будут отрегулированы. Важно не оставить щелей, через которые с улицы сможет проникать влага и холодный воздух.

Слабое место мансардных окон который требует особого внимания чтоб избежать промерзания и образование конденсата.

Утеплить окна мансарды своими руками можно уже после монтажа основной конструкции: для этого по всей ширине откосов с внутренней стороны монтируют теплоизоляционный материал. Важно, чтобы утеплитель закрыл все зазоры. Применять рекомендуется влагостойкие виды утеплителя, например, экструзионный пенополистирол.

Утепление мансардного окна

Обустройство мансарды в чердачном помещении — один из самых распространенных и простых способов увеличения полезной площади частного дома.

Пространство под кровлей хозяева могут использовать на свое усмотрение, однако в процессе обдумывания возможных вариантов не следует сбрасывать со счетов тот факт, что это место является одним из самых холодных в доме.

Поэтому, приводя чердак в жилой вид, особое внимание стоит уделить окнам, частично выполняющих функции кровли, не пропускающей внутрь дома влагу и холод. Утепление мансардных окон является важной задачей, успешно решив которую, вы можете создать в помещении уютную и благоприятную для повседневной жизни атмосферу.

Способы утепления мансардного окна

Утепление мансардного окна изнутри может быть произведено даже непрофессионалами. Эта процедура довольно проста, и главным правилом при ее выполнении является аккуратность и внимательность мастера. Существует несколько вариантов утепления мансардных окон, и чтобы определиться, какой из них больше всего подойдет вашим целям, необходимо подробно изучить особенности каждого из них.

Установка оклада

Начинают монтаж оклада снизу вверх. Сначала устанавливают нижний гофрированный фартук, потом верхний и боковые. В самом конце ставят на окно накладки.

Оклады различных производителей имеют свои особенности установки, поэтому нужно следовать приложенной инструкции. Например, некоторые окна имеют на раме резиновый уплотнитель, а у других его нет. Оклад может быть волнистым или плоским, выбор зависит от того, осуществляется ли монтаж мансардных окон в металлочерепицу плоскую или волнистую. Все части оклада стыкуют и прикрепляют их к обрешетке и раме. Нижний фартук прикрепляют к кровельному материалу сверху. В завершение работы на оклад прикрепляют специальный элемент, к которому будет плотно прилегать кровельный материал.

Для заделки стыков между проемом и рамой можно использовать только специальные герметики, а не монтажную пену. После навешивания створки снимают защитное покрытие с окна. Внутри помещения обязательно делают монтаж откосов мансардных окон. Нижний откос делают вертикальным, а верхний – горизонтальным. Именно такое их расположение способствует наилучшей циркуляции воздуха.

Если установка была произведена правильно, ремонт мансардных окон потребуется не скоро, а их эксплуатация будет удобной.

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными.  Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Финишные работы: фиксация деталей и гидроизоляция

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:


Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!



Распространенные ошибки при утеплении

Одной из самых распространенных ошибок при утеплении мансардных окон является использование монтажной пены в процессе работы. Расширяясь после застывания, пена может оказать деформирующее воздействие на оконные конструкции и их герметичные свойства будут нарушены.

Выполняя работы по теплоизоляции мансардных окон, следует тщательно соблюдать последовательность действий и укладывать элементы утепления в строго определенной последовательности.

Нарушение вентиляционного режима — еще одна распространенная ошибка при укладке утепления. Чтобы ее избежать, необходимо проследить, чтобы зазор между гидроизоляцией и черепицей составлял не менее 40 мм.

Следует также учесть, что гидроизоляционную пленку нужно крепить таким образом, чтобы между ней и утеплителем оставался воздушный промежуток шириной не менее 20 мм.

Благоустраивая мансарду, следует внимательно отнестись к соблюдению всех тонкостей утеплительных работ, и тогда в этом помещении в любую погоду будут царить уют и комфорт.

Фотогалерея:









Видео. Монтаж мансардных окон

Источники

  • https://art-pol58.ru/bez-rubriki/uteplenie-otkosov-mansardnyh-okon.html
  • https://kvartirado.ru/uteplenie-otkosov-mansardnyx-okon.html
  • https://KrovGid.com/montazh/montazh-mansardnogo-okna.html
  • https://techkomplect.ru/novosti/uteplenie-mansardnogo-okna/
  • https://nasha-stroyka.com.ua/article/kak-pravilno-montirovat-i-yteplyat-mansardnie-okna/
  • https://kryshadoma.com/cherdak/kak-ustanovit-mansardnye-okna-svoimi-rukami.html
  • https://fin-era.ru/instructions/instruktsiya-po-montazhu-mansardnyih-okon-farko.html
  • https://balashiha.mdsk-dom.ru/uslugi/montazh-mansardnyx-okon/
  • https://luchshiebani.ru/otkosy/uteplenie-otkosov-mansardnyh-okon.html

Как утеплить мансардное окно изнутри

На зиму запланировал провести самостоятельное утепление деревянного мансардного окна. Каким способом лучше всего выполнить утепление? Также посоветуйте, пожалуйста, хороший материал для теплоизоляции мансардного окна!

Правильное утепление мансардного окна выполняется при его монтаже, то есть и монтаж и утепление одновременно.

Или утепление мансардного окна производится с общим утеплением мансарды.

Вы пишите что окно уже установлено (из этого вытекает что сделана наружная отделка мансардного окна), к сожалению вариантов осталось не так много.

В первую очередь нужно проверить качество гидроизоляции рама окна-проём.

Далее утепление оконных откосов с последующей отделкой.

Дальше варианты на выбор, утеплитель с дальнейшим оштукатуриванием откосов:

Пенопласт, или минеральная вата крепится к поверхности откоса (предварительная грунтовка с просушкой) на клей, далее армирующая сетка и штукатурный слой.

Утеплитель может быть уложен и под гипсокартон из которого сделаны откосы,

Точно так же можно утеплить и подоконник мансардного окна, но опять же окно у Вас установлено, смотрите уже по месту, стоит ли демонтировать и подоконник и откосы которые у Вас уже есть.

Так же к утеплению мансардного окна можно отнести и монтаж прибора отопления под окном (к примеру радиатор отопления, или конвектор).

И в конце не большой совет, старайтесь не использовать монтажную пену как утеплитель, это не утеплитель, а баловство.

Для утепления мансардных окон можно использовать следующие материалы:

Базальтовая вата. Универсальный утеплительный материал, который хорошо подходит для мансардных окон.

Стекловата. Недорогой и легкий утеплитель, эластичный и мягкий, что делает его идеальным вариантом для мансардных окон.

Можно воспользоваться также пенополистиролом, обладающим высокой прочностью и долговечностью. К тому же, он недорогой.

Стоит помнить, что монтажная пена не подходит в качестве утеплителя для мансардного окна.

Технология утепления мансардных окон не сложна. Главное, все нужно сделать тщательно.

В первую очередь, нужно установить наружные оклады окна, которые обеспечат водонепроницаемость.

Материал, который вы выбрали в качестве изоляции, уложить так, чтобы он занимал всю площадь откосов. Все зазоры должны быть тщательно заполнены. Величину зазоров нужно свести к минимуму еще на стадии замера и установки окна. Также при монтаже окна желательно не использовать металлических крепежных элементов, которые являются хорошими проводниками для холода.

В заключение утеплитель обязательно нужно покрыть гидроизоляционным материалом.

Правильное утепление мансардного окна является сложной задачей для неподготовленного человека. Если у вас нет компетенции в установке окон, то доверьте монтаж опытным мастерам. Заказать монтаж окон лучше у производителя конструкций, а работу по гидроизоляции и теплоизоляции можно сделать собственными силами. Разберем в статье, как выполнить утепление мансардного окна. Видео с подробной инструкцией смотрите в конце данного материала.

Для снижения теплопотерь после самостоятельного утепления мансарды на зиму, также следует тепло изолировать мансардные окна. Под ними необходимо установить радиатор отопления – это защитит остекление от запотевания, так как создается тепловая завеса. Но сначала следует определиться, какой размер окна должен быть на теплом чердаке и где лучше всего его установить.

Выбор места для окна на мансарде дома

Площадь окна рассчитывают, опираясь на площадь чердака, высоту потолка и расстояние между стропилами. Достаточное освещение в помещении достигается окном с площадью не менее 10% от площади стены. Монтаж окна в кровлю частного дома требует четкого расчета и особого внимания к деталям. Оконный проем проще всего разместить между стропилами, не внося изменений в конструкцию кровли.

Ширина рамы должна быть меньше расстояния между стропил на 3-4 см для качественного утепления откоса монтажной пеной. Когда для необходимой ширины окна расстояние между стропил не хватает, то можно установить два пластиковых окна в соседних нишах между стропил кровли. Высота пластиковых окон при этом будет зависеть от высоты потолков на чердаке и угла ската кровли.

Установку окна, лучше сделать до чистовой отделки. На пологой кровле проем для него лучше разместить ближе к коньку, а на крутых – ближе к полу. Оптимальной высотой для установки является от 80 до 120 см от уровня пола. Способ и направление открывания створок зависит от личных предпочтений, габаритов комнаты и дизайна комнаты на оборудованном чердаке частного дома.

Как утеплить окна на мансарде своими руками

Многие владельцы частных домов для увеличения жилой площади делают переоборудование холодного чердака в теплую мансарду. Когда крыша дома вальмовая или по дизайну проекта окна должны находится на кровле, следует серьезно подумать, как установить и правильно утеплить окно на мансарде. Даже если у вас хорошая вентиляция чердака дома, некачественная установка может привести к серьезным проблемам.

Вентиляция теплой мансарды необходима для удаления конденсата и излишков влаги из-под подкровельного пространства.

Мы не рекомендуем производить монтаж мансардных окон самостоятельно, поскольку при этом вы потеряете гарантию производителя. Предупреждаем, что даже самая лучшая гидроизоляция и теплоизоляция не спасет от возможных протечек в будущем при некачественной установке и регулировке окон. Лучше доверьте установку оконных конструкций профессионалам, а утеплением займитесь сами.

Утепление откосов окна на мансарде

Перед установкой и утеплением окна на мансарде изнутри, для начала намечают, где оно будет располагаться. При разрезании рулонной гидроизоляции на кровле, ее обрезают не вплотную к проему, а оставляют запас в 20 см со всех сторон. Кровлю на месте проема снимают и срезают обрешетку. Расстояние между стропил кровли и рамой окна должно хватить для качественной заделки шва монтажной пеной.

Перед покупкой и использованием теплоизоляционного материала всегда следует внимательно изучить характеристики материала и правила его монтажа. Используйте только влагостойкие материалы для утепления окон на мансарде. Например, экструзионный пенополистирол (Пеноплэкс или Техноплекс) очень прочный и не теряет своих характеристик даже при высокой влажности.

Отделка мансардных окон должна включать в себя и проведение гидроизоляционных работ, так как окна на кровле подвергаются постоянному воздействию осадков. Обрешетку в верхней части проема вырезают так, чтобы можно было установить дренажный желоб. Пароизоляцию с кровли заводят под желоб, чтобы конденсат стекал не на стеклопакет, а в дренажный желоб укрепляют по периметру окна.

Гидроизоляция откосов мансардного окна

В комплекте к окнам для кровли всегда идет фартук гидроизоляции, который укладывают вокруг рамы так, чтобы окно было максимально защищено от протечек воды. Фартук крепят к обрешетке и стропилам кровли степлером. После закрепления фартука можно постелить кровельный материал и установить вокруг рамы нижний, верхний и боковые фартуки. Все части фартука стыкуют и надежно крепят к оконной раме.

По завершении гидроизоляционных работ, на фартук крепится еще один элемент, который обеспечивает максимально плотное прилегание фартука к кровельному материалу. Для заделки стыков используйте только качественные герметики. Смотрите далее видео инструкцию с советами по гидроизоляции и утеплению мансардного окна своими руками. Если у вас остались вопросы, то напишите их на нашем форуме по утеплению.

Видео. Монтаж мансардных окон

(5,00 из 5)

На одном только строительстве мансарды дело не заканчивается. Если пришла пора утеплять — изучите этот материал, в нем мы приведем перечень советов по профессиональному монтажу и коснемся таких специфичных вопросов, как составление пирога кровли и защита сложных узлов примыканий.

Подготавливаем мансарду к утеплению

На все время проведения работ очень важно по максимуму освободить и без того не слишком просторные помещения, оставив только необходимый инструмент и приспособления. Стройматериалы лучше подавать на мансарду по мере необходимости.

Обходим и тщательно изучаем изнаночную сторону кровли. Сметаем пыль, паутину, делаем полную уборку помещения. Стропила и обрешетку покрываем из распылителя антисептиком, даже если древесина уже была обработана.

Теперь вы можете приступать к работе, но только при условии, что подкровельная вентиляция основательно продумана и будет функционировать так, как надо. В ином случае повышенная влажность сведет на нет всю пользу от утепления, но срывом обшивки и перезакладкой утеплителя в этот раз отделаться не получится. Если сомневаетесь, обратите внимание на системы коньковых вентиляторов и навесное утепление фронтонов, чтобы снизить риск неудачи.

Помните также, что не любую кровлю можно переделать под цели мансарды, не срывая настил. Основное ограничение — ширина вентиляционного зазора непосредственно под кровельным покрытием, который составляет от 35 до 100 мм в зависимости от уклона конкретного ската.

Обойдемся без контробрешетки

Теплоизоляция мансарды будет выполняться в два этапа. На первом все пространство между стропилами заполняется минераловатным утеплителем. Часто застройщик предлагает изнутри набить контробрешетку, чтобы сделать этот слой толще, но в случае с основательно утепленной мансардой это не имеет смысла. Суть в том, что подкровельная изоляция не учитывается в схеме утепления, она установлена лишь для исключения границ со слишком высокой разницей температур, где обычно и образуется конденсированная влага.

Слой подкровельной изоляции выполняется толщиной 100–150 мм со смещением внутрь. Обычно толщина стропил составляет 200–250 мм, поэтому оставшегося пространства с лихвой хватит для вентиляции. Толщина вентиляционного слоя должна соблюдаться непременно, даже в ущерб теплоизоляции.

На практике это реализовать несложно: по углам между стропилами и обрешеткой кровли прибиваются дистанционные рейки, толщина которых равна вентиляционному зазору. На этих рейках монтируется ограничивающая плоскость, используйте для этого пластиковую садовую сетку, дранку или растяжки из тонкой проволоки. Утеплитель не нужно крепить основательно, гораздо важнее дистанцировать его от гидроизоляции под кровельным покрытием.

Нужно ли капитальное утепление

Мансарда не всегда устраивается как жилое помещение. Если речь о теплом чердаке, то все дальнейшие усилия сводятся к обшивке помещения изнутри стружечными плитами или ДВП прямо по стропилам.

Если же мансарда должна быть действительно теплой, следует прибегнуть к одной хитрости. Суть ее в том, чтобы создать внутри отдельный контур утепления, отделенный от подкровельного глухим гидробарьером. Для его устройства по стропилам горизонтально пробиваются тонкие (15–20 мм) рейки с межосевым шагом, равным ширине рулонного материала. Именно на этих рейках выполняется склеивание горизонтальных рядов пленки и ее качественная фиксация. Распространенная техника герметизации алюминиевым скотчем не обеспечивает достаточной надежности.

Гидробарьер накрывается обшивкой из ОСП или фанеры, по ходу монтажа нужно намечать места установки стропил. В области мауэрлата монтируются вертикальные подпорки к стропилам. Они должны образовывать вертикальную плоскость, являющуюся продолжением ограждающих стен. Смещая эту перегородку внутрь, можно сделать мансарду более теплой в ущерб полезной площади и общим теплопотерям дома. Образовавшаяся клиновидная полость заполняется обрезками подкровельного утеплителя.

1 — кровельное покрытие; 2 — подкровельная пленка; 3 — стропила; 4 — пароизоляция; 5 — плиты ОСП; 6 — утеплитель

Далее на плоскости обшивки монтируется каркас, который крепится насквозь к стропильным балкам. Можно отдать предпочтение дюймовой доске шириной в 50, 80 или 100 мм под толщину используемой минваты. Доски устанавливаются горизонтально на ребро и закрепляются стальными уголками.

Возможно использование и стоечных профилей для ГКЛ сортамента 50 мм. Первый ряд набивается горизонтально, все последующие — перпендикулярно предыдущему. При таком монтаже меняется направление укладки утеплителя, а значит, исключаются сплошные мостики холода.

Укладываем и защищаем утеплитель

Для утепления мансарды не рекомендуется применять пенопласт или пенополистирольные плиты. Наилучшие показатели имеет контур из пеностекла, которое, впрочем, с успехом заменяется минеральной ватой. Плотность ее должна быть достаточно высокой, чтобы материал держал форму.

Перед закладкой утеплителя пройдитесь с баллоном монтажной пены по всем щелям и стыкам обшивки, особое внимание уделяйте углам у фронтонов, внешним углам на ендовах и примыканиям мансардных окон.

Если каркас многорядный, утеплитель следует закладывать поэтапно. После монтажа утеплителя его нужно накрыть двухслойным паробарьером, выполняя проклейку по деревянным рейкам или профилю, никакого скотча и крепления скобами. В результате вы получаете внутреннюю теплоизолированную капсулу, гарантированное отсутствие утечек влаги под кровлю и надежный каркас, пригодный для отделки гипсокартоном, ОСП или любым другим материалом.

Угловые примыкания — в чем специфика

Прежде чем приступить к внутренней отделке, убедитесь, что утеплитель уложен непрерывным контуром. Приобретая вату высокой плотности, вы столкнетесь с трудностью фигурных подрезок, а слишком мягкий утеплитель со временем собьется и осядет. Лучше всего использовать каменную вату 60–100 кг/м3. Ее не сложно стыковать, а небольшие зазоры легко заполняются полиуретановой пеной.

Из наиболее сложных участков вы, вероятно, встретите:

  1. Переход от плоского потолка к наклонным стенам.
  2. Сопряжение утеплителя стен с откосами.
  3. Примыкание наклонных стен к сплошному остеклению фронтона.
  4. Стыки между разнородными материалами.

Тонкости подкровельной вентиляции

Проветривание утеплителя под кровлей — тема для отдельного разговора. Однако базовые принципы и физика процессов предельно просты.

Наиболее эффективной считается схема, когда приточной воздух заходит под кровлю через карнизный свес или мауэрлат. Движение воздуха происходит естественным путем благодаря гравитации. Естественно, что чем больше отклонение от вертикали, тем труднее воздуху проходить, а значит, зазор должен быть больше.

Вывод вентиляции находится в зоне конька. Обычно на этом участке устраивают так называемый «холодный треугольник» и устанавливают аэраторы. Важно помнить, что основным источником влаги являются внутренние помещения, особенно при наличии ванной или душевой, либо постоянной сушке белья на мансарде. Поэтому нужно во что бы то ни стало предупредить проникновение влаги сплошным барьером и правильно разнести гидроизоляцию на две зоны, избегая условий, при которых может образовываться и скапливаться конденсат.

Как утеплить мансардные окна? — Мансардные окна Sunlux

Мансардные окна установить довольно просто, но некоторые важные детали, такие как изоляция, иногда упускаются из виду. Теплый воздух обычно выходит через дренажные отверстия. Вы хотите, чтобы ваша комната была наполнена светом, но при этом была теплой зимой и не слишком жаркой летом. При правильной теплоизоляции вы можете быть уверены, что воздух не будет выходить из вашего дома.

Материалы

Лучший изолятор — пенополистирол. Он имеет высокое значение R и хорошее сопротивление проникновению воздуха. Не используйте изоляцию из стекловолокна или войлока, поскольку утечка воздуха в помещении вызывает конденсацию зимой. Пена для спрея великолепна и сохраняет внутри теплый воздух. Вы можете купить комплекты для распыления и самостоятельно позаботиться об утеплении. Обычно есть два танка с пушкой. Очень важно помнить о средствах защиты глаз и респираторе. Пену нужно оставить на несколько минут для застывания, затем излишки можно срезать. Расклешенные поверхности необходимо покрыть гипсокартоном или деревом.

Способы утепления окон

Самый дешевый метод предотвращения утечки теплого воздуха — это прикрепление оконной пленки к потолку .В световой колодец можно установить дополнительные пленки, прикрепив дорожки по внутреннему периметру светового колодца. Другой вариант — крепление магнитопластовых штормовых окон к потолку . Также помогает установка оконных стекол или жестких пластиковых листов под световым люком. Он добавляет мертвое воздушное пространство между световым люком и оконным стеклом и уменьшает движение оконной пленки, которое возникает в результате изменения давления воздуха. Световой колодец нужно утеплить на чердаке, иначе воздух через световой колодец уйдет на чердак.Также можно прикрепить навесную изоляционную плиту из пенопласта, которая днем ​​открывается, а ночью закрывается. Его можно прикрепить к потолку.

Если ваш световой туннель длинный и имеет каркасные стены, вам необходимо нанести листы пенополистирола на внутреннюю часть каркаса светового туннеля. Лучше всего использовать два слоя. Обязательно заделайте все зазоры между листами полиуретановой пеной, наносимой напылением. После этого покрыть пенопластом гипсокартон. Если ваш световой туннель короткий из-за мансардных окон на чердаке, вам необходимо заполнить пространство между деревянными элементами каркаса аэрозольной пеной.Его нужно наносить на нижнюю часть обшивки крыши.

Установка и изоляция мансардных окон крыши

Размещено

Автор: SteveM

Обновлено 17 января 2016 г.

Каждый раз, когда мне нравится внешний вид комнаты, дополненной хорошим мансардным окном, я думаю о человеке по имени Виллум Канн Расмуссен. Он был датским изобретателем и бизнесменом, который разработал первое современное мансардное окно в 1941 году, и его страсть к добавлению света, воздуха и красоты в темное и грязное внутреннее пространство распространилась по всему миру под торговой маркой Velux .Его внуки по-прежнему управляют компанией, и они во многом являются причиной того, что сегодняшние мансардных окон надежны, красивы и очень хорошо сделаны. Современные гидроизоляционные системы и кровельные мембраны упрощают создание герметичных систем, но успех — это не только хорошее оборудование.

Мансардные окна открываются. Мансардные окна расположены в пределах досягаемости от пола. Важной и часто упускаемой из виду проблемой установки в нашем холодном канадском климате является изоляция светового туннеля, соединяющего потолок с мансардным окном.Длинный или короткий туннель без достаточного R-значения и высокой устойчивости к проникновению воздуха в помещении, в холодную погоду на световом туннеле и в окружающей его раме будет образовываться конденсат. Это основная причина неприятных проблем, которых легко избежать во время установки, но практически невозможно исправить постфактум.

Чтобы обеспечить максимальное количество света и свежего воздуха в помещении, поверхность потолка вокруг каждого мансардного окна должна быть расширена. Вы получите наилучшие результаты, если стороны будут наклонены наружу под углом 45º, верхний край будет параллелен полу, а нижний край перпендикулярен полу.Когда приходит время правильно изолировать эти угловые формы, возникают скрытые проблемы, и здесь может помочь информация.

Длинное и короткое

Ключевым союзником в вашей работе с изоляцией является пена. Благодаря высокому показателю R и хорошей устойчивости к проникновению воздуха вы не сможете превзойти экструдированный пенополистирол для работы с мансардными окнами.

  • Если ваш световой туннель достаточно длинный, чтобы включать каркасные стены как часть установки, нанесите жесткие листы экструдированного пенополистирола толщиной 2 дюйма на внутреннюю часть каркаса светового туннеля (по крайней мере, один слой; лучше два), герметизируя все зазоры между листами распылить на пенополиуретан из ручной баллончика.Гипсокартон укладывается прямо поверх пенопласта и удерживается на месте шурупами, вбитыми в нижние стойки стены.
  • Если ваш световой туннель короткий, как это всегда будет при установке мансардного окна на чердаке или в потолке собора, оставьте деревянные элементы каркаса открытыми, а затем полностью заполните пространство между ними изоляцией из аэрозольной пены, нанесенной непосредственно на нижнюю сторону потолка. обшивка кровли.

Никогда не используйте здесь стекловолокно или какой-либо утеплитель из войлока, потому что вероятность образования конденсата в зимний период слишком высока.Распыляемая пена обеспечивает отличную изоляцию и полностью изолирует теплый воздух в помещении от проникновения в полость каркаса. Это очень важно, поскольку утечки воздуха в помещении являются источником конденсированной влаги.

Наборы пены для самостоятельного распыления теперь доступны для изоляции больших площадей. Большинство комплектов включает два отдельных резервуара под давлением, которые подаются в один пистолет для нанесения. Для безопасной работы необходимы защита глаз и респиратор, но результат отличный. Оставьте пену в покое на несколько минут, чтобы она затвердела, затем используйте сабельную пилу с длинным лезвием, чтобы отрезать излишки пены, прежде чем покрывать развальцованные поверхности гипсокартоном или деревом.

На первый взгляд установка мансардных окон кажется простой. Вот почему тонкие детали часто упускаются из виду, а некоторые установки не раскрывают свой потенциал. Но обратитесь к ключевым деталям, выходящим за рамки очевидного, и вы получите удовольствие от атмосферы, свежего воздуха и надежности, которые имел в виду г-н Расмуссен, когда он представил миру мансардные окна.

Как утеплить мансардные окна — за пределами экстерьера

by Beyond Exteriors

Мансардные окна пропускают естественный свет в унылые или лишенные окон помещения.Они также могут доставлять солнечное тепло и делать пространство теплее и ярче. Хотя световые люки могут быть отличным дополнением к любому дому, их изоляция может быть сложной задачей. Мансардные окна подвержены утечке воздуха и влаги, если не изолированы должным образом. Важно работать с сертифицированным подрядчиком, чтобы работа была сделана правильно. Вот посмотрите, как изолировать световые люки, связанные с этим затраты и как выбрать лучшую изоляцию для достаточного уплотнения.

Лучшие практики для теплоизоляции окна в крыше

Внедрение мансардных окон в архитектуру может быть очень выгодным, если следовать передовым отраслевым практикам.Несоблюдение этих правил и местных норм изолировать световые люки может привести к множеству проблем, таких как потеря и усиление тепла, конденсация, ослепление и проникновение ультрафиолетовых лучей. Практика установки изоляции на световое окно будет зависеть от типа используемой изоляции.

Если шахта светового люка содержит воздухопроницаемую изоляцию, такую ​​как целлюлоза или стекловолокно, изоляция должна быть закрыта на чердаке, чтобы создать воздушный барьер. Если световое окно установлено на крыше над чердаком, необходимо построить шахту для соединения светового люка с потолком под ним.Жесткая пена — оптимальный выбор для воздушной перегородки на чердаке. Жесткие пенопласты, такие как пенополистирол (EPS) и экструдированный полистирол (XPS), не только добавляют R-значение, они также препятствуют образованию теплового моста через стойки. Однако жесткий пенопласт должен быть надежно уплотнен герметиком, высококачественной лентой или баллончиком с аэрозольной пеной.

Какие затраты связаны с изоляцией?

Затраты на изоляцию светового люка могут значительно варьироваться в зависимости от ряда факторов, таких как размер светового люка, качество используемых материалов, место вашего проживания и опыт подрядчика, выполняющего работы.Тип светового люка также играет важную роль в стоимости. Доступны два основных типа мансардных окон: обычные и трубчатые. Обычные мансардные окна могут быть фиксированными или вентилируемыми. Трубчатые световые люки часто дешевле обычных световых люков и состоят из отражающей трубы, идущей от крыши к потолку. Хотя количество излучаемого света относительно одинаково, трубчатые световые люки, как правило, выделяют меньше тепла.

Средняя стоимость светового люка может варьироваться от 700 до 3000 долларов, в зависимости от размещения блока и конструкции крыши.Сюда входят материалы и рабочая сила. Изоляция составляет лишь небольшой процент от стоимости окончательной установки. Средняя стоимость утепления светового люка колеблется от 18 до 51 доллара за окно, в зависимости от объема работы, опций и других условий. Это может быть много по сравнению с тем, сколько вы потенциально можете потерять из-за потерь тепла зимой и кондиционированного воздуха летом.

Соответствует ли ваш световой люк требованиям?

Если вы планируете установить световые люки в своем доме, важно убедиться, что дополнения соответствуют коду.Установка светового люка обычно влечет за собой изменение конструкции крыши и внесение других изменений в структуру дома. Это означает, что ваши световые люки будут иметь прямое влияние на энергоэффективность и могут иметь структурные последствия, если не будут правильно установлены и изолированы. Требования строительных норм могут варьироваться от штата к штату. Следовательно, важно ознакомиться со своими местными строительными нормами и правилами и поговорить со своим подрядчиком о том, чтобы ваши световые люки соответствовали нормам.

Выбор подходящей изоляции

Выбор правильной теплоизоляции для вашего проекта установки светового люка может иметь большое влияние на энергоэффективность и эффективность окна.Самый распространенный вариант утепления мансардных окон в домах — это пенопласт. Обладая высоким значением R и превосходной устойчивостью к проникновению воздуха, пенопластовые изоляционные материалы, такие как экструдированный пенополистирол, являются одними из лучших вариантов для проектов мансардных окон. Жесткие листы экструдированного пенополистирола толщиной два дюйма — оптимальный выбор для более длинных легких туннелей. Более короткие световые туннели можно хорошо изолировать с помощью пенопласта, наносимого на нижнюю часть кровельной обшивки.

Использование аэрозольной пены

Пена

может стать отличным изолятором при правильных условиях.Большинство разновидностей распыляемой пены обладают отличными изоляционными качествами и обладают способностью предотвращать проникновение теплого внутреннего воздуха в полость каркаса. Это очень важно, поскольку утечки воздуха в помещении являются частой причиной образования конденсата. В большинстве магазинов товаров для дома сейчас продаются наборы для самостоятельного нанесения пены, содержащие резервуары под давлением, которые подаются в пистолет для нанесения. Эти комплекты полезны для изоляции больших площадей. Однако при использовании аэрозольной пены важно использовать соответствующие средства защиты глаз и респиратор, чтобы предотвратить потенциальную травму или заболевание.

Чего следует избегать

Несмотря на то, что существует несколько типов изоляции для мансардных окон, есть определенные типы, от которых следует вообще отказаться. Это включает в себя изоляцию любого типа. Использование утеплителя из войлока резко увеличивает риск образования конденсата, особенно зимой. Утеплитель из стекловолокна также в большинстве случаев не является оптимальным вариантом. Важно помнить, что, хотя большинство типов изоляции обеспечат защиту в краткосрочной перспективе, неправильные типы вряд ли будут выдерживать влажные, холодные или жаркие погодные условия.Поэтому лучше всего с самого начала выбрать подходящий утеплитель для вашего проекта.

Поговорите со специалистами по изоляции

Все больше домовладельцев осознают ценность установки мансардных окон в своих домах. Эти окна не только обеспечивают естественный свет и тепло, но и делают ваш дом более стильным и современным. Конечно, вы хотите убедиться, что ваши световые люки установлены правильно, чтобы предотвратить утечки и другие проблемы. Правильная изоляция играет решающую роль в эффективности и энергоэффективности мансардного окна.В Beyond Exteriors мы гордимся тем, что можем предоставить нашим клиентам высококачественную изоляцию, установленную опытными и сертифицированными подрядчиками. Для получения дополнительной информации о том, как изолировать световые люки или получить бесплатное ценовое предложение по изоляции, свяжитесь с Beyond Exteriors сегодня.

окладов с дополнительной теплоизоляцией | EVH-AT | EHN-AT

Описание

Новая универсальная планка EHT-AT Thermo с дополнительной изоляцией — идеальное решение, которое гарантирует плотное и «теплое» соединение окна с кровельным покрытием.EHT-AT Thermo позволяет наносить изоляцию окна выше уровня обрешетки. К внутренней части оклада приклеен гибкий изоляционный материал, который плотно прилегает к оконной раме, образуя термоизолированную раму, которая имеет отличные изоляционные свойства. Ниже уровня обрешетки окно утеплено шерстяным изоляционным комплектом XDP. Теплоизоляция увеличивает коэффициент теплопередачи окна до 15% в зависимости от типа окна, что позволяет избежать тепловых мостиков и потерь тепла.EHV-AT Thermo является универсальным окладом и может использоваться со всеми типами кровельных покрытий с глубиной профиля до 90 мм, а также со всеми деревянными, а также пластиковыми мансардными окнами, облицованными алюминием, и применяется в стандартной комплектации. Стандартно применяется для отдельных окон в скате крыши. Гидроизоляцию также можно использовать в качестве модульной планки для окон, используемых в горизонтальных и вертикальных комбинациях, или групп блоков, доступных для установки окон на глубину V (0 см), на крышах с уклоном от 15 ° до 90 °.

Поперечное сечение оклада с термоизоляционным материалом

Составные части оклада

EHV-AT Therm o — это универсальный оклад, совместимый со всеми типами кровельных покрытий. Оклад на 22 мм шире стандартного и состоит из четырех основных элементов (нижний элемент, два боковых элемента и верхний элемент), каждый элемент снабжен наклеенным изоляционным материалом, изготовленным по размеру. Нижний элемент имеет длинный широкий фартук из алюминиевого пластика с липкой кромкой из ПВХ, приклеенной к нижней стороне.Это позволяет приклеить оклад к кровельному покрытию для идеального прилегания. Оклад оборудован боковыми уплотнительными каналами для защиты от переносимой ветром пыли, листьев, дождя и снега. В комплекте есть дренажная заслонка, позволяющая конденсату стекать из окна.

Вертикальное и горизонтальное сечение с термоэлементами EHV-AT


1 — верхняя часть гидроизоляции с изоляцией
2 — нижняя часть гидроизоляции с изоляцией и фартуком
3 — боковые части с изоляцией и уплотнителями из губки
4 — желоб
5 — алюминиевые планки для крепления планки
6 — опорный профиль для плитки

Преимущества и недостатки мансардных окон

Мансардные окна нравятся всем.Верно? Они приносят столько света в комнату, что могут превратить кухню в Сиэтле в яркую и солнечную комнату Флориды. Особенно в это время года (в Северном полушарии), когда этот дополнительный свет делает ярче даже самые темные дни зимы. Но у мансардных окон есть и темная сторона. Если вы не знаете об этом, встраивая эти мансардные окна в дом, вы можете столкнуться с высокими счетами за электроэнергию, непригодными для использования в определенное время года помещениями или дорогостоящим ремонтом из-за проблем с влажностью.

Все любят световые люки.Верно? Они приносят столько света в комнату, что могут превратить кухню в Сиэтле в яркую и солнечную комнату Флориды. Особенно в это время года (в Северном полушарии), когда этот дополнительный свет делает ярче даже самые темные дни зимы. Но у мансардных окон есть и темная сторона. Если вы не знаете об этом, встраивая эти мансардные окна в дом, вы можете столкнуться с высокими счетами за электроэнергию, непригодными для использования в определенное время года помещениями или дорогостоящим ремонтом из-за проблем с влажностью.

Преимущества

Конечно, главное преимущество наличия мансардных окон в доме — это естественный свет, который вы получаете от них.Это в основном для зимы, потому что тогда мы меньше подвержены естественному свету, которого так жаждет наш организм. Никто не любит скрываться в темной, тусклой, искусственно освещенной пещере в те пасмурные зимние дни, когда солнце садится вскоре после восхода. (Ну, может быть, за исключением компьютерных геймеров и студентов колледжей, которые пытаются спать днем.)

Удачно расположенные окна в крыше могут иметь значение, чтобы почувствовать себя хорошо в те мрачные дни или стать психоубийцей.(Qu’est-ce que c’est?) Для тех, кто страдает сезонным аффективным расстройством (САР) и не может проводить время на открытом воздухе, хорошо освещенное внутреннее пространство может иметь решающее значение.

Если вы живете в холодном климате, вы также можете получить солнечное отопление от мансардного окна. Для этого вам нужно убедиться, что у вас есть настолько высокий коэффициент солнечного тепла, насколько это возможно. (SHGC сообщает вам, сколько солнечного тепла вы получите от окна или светового люка. Обычно это число меньше единицы, причем меньшие числа означают, что световой люк будет блокировать проникновение большего количества солнечного тепла.)

Вот и все. Два основных преимущества мансардных окон — это дополнительный естественный свет и возможность солнечного обогрева зимой.

Недостатки

Но эти два преимущества имеют свою цену. Дополнительный естественный свет и солнечное тепло, которые вы получаете зимой, приветствуются зимой, но в более теплое время года они могут доставлять неудобства. Прежде чем вдаваться в подробности, позвольте мне перечислить основные недостатки мансардных окон.

  1. Слишком много света в яркие солнечные дни
  2. Слишком большое тепловыделение, ведущее к перегреву
  3. Теплопотери зимой
  4. Шахты световых люков, которые не изолированы или не герметизированы должным образом
  5. Проблемы с влажностью из-за утечек, когда световой люк проникает через крышу

Давайте сейчас рассмотрим каждый из них и обсудим, как можно преодолеть недостатки.

1. Слишком много света

В зависимости от ориентации и размера светового люка может получиться слишком яркая комната. Когда солнце светит прямо в окно в крыше, это может сделать комнату практически непригодной для использования в определенное время дня.

Что вы можете с этим поделать? Один из способов — сохранить световые люки на северных секциях крыши. Это ограничит количество прямого света, попадающего в окно в крыше, особенно если солнечный свет должен проходить через шахту, чтобы попасть в комнату.Если вы не можете разместить его на крыше, выходящей на север, поместите его выше на крыше, чтобы использовать более длинную шахту светового люка.

Если вы не можете сделать эти вещи или у вас все еще есть проблема, вам понадобится другой способ уберечь излишки солнечного света, как правило, тени или жалюзи. На этом этапе вы должны спросить себя, не лучше ли отказаться от идеи иметь световой люк. И у нас еще есть четыре недостатка.

2. Слишком большое тепловыделение

Как я уже писал ранее, окна, в том числе световые люки, несут тепловую нагрузку.От них не требуется ограничивать количество теплопотерь или притока тепла почти так же, как от стен, потолков или полов. Вот таблица из Международного кодекса энергосбережения (IECC) 2015 года:

Глядя на столбцы U-фактора, мы можем подсчитать, что эквивалентные значения R находятся в диапазоне от 1,3 до 3, тогда как стены должны иметь изоляцию от R-13 (CZ 1) до R-23 (CZ 6 и выше). .

Как это влияет на теплопотери зимой или на приток тепла летом? Мы провели небольшое моделирование с помощью нашего программного обеспечения Manual J (RightSuite Universal) и выяснили, сколько дополнительной мощности вам потребуется на каждый квадратный фут площади окна в крыше.Давайте взглянем.

Флорида, климатическая зона 2

Сначала мы посмотрели, что происходит в жарком климате, используя следующие характеристики:

Окна: U = 0,33 и SHGC = 0,25

Мансардные окна: U = 0,53 и SHGC = 0,24

За лето мы получили следующие результаты:

Ориентация Окно Мансардное окно Несколько
север 11.7 БТЕ / ч / SF 66,7 БТЕ / ч / кв 5,7
юг 13,6 БТЕ / ч / кв 67,4 БТЕ / ч / кв 5,0
восток или запад 30,4 БТЕ / ч / кв 73,5 БТЕ / ч / кв 2,4

Приведенные здесь данные показывают, что установка мансардных окон на северной крыше дает наименьшее количество тепла из четырех вариантов, но между ними нет большой разницы. Главный вывод, который можно сделать из этого, заключается в том, что световые люки добавят в ваш дом намного больше тепла, чем окна.

Конечно, мы использовали спецификации для окон и мансардных окон, которые почти не соответствуют нормативам. Установив мансардные окна, которые намного лучше, чем код, вы можете уменьшить это тепловыделение.

Мичиган, Климатическая зона 5

Затем мы рассмотрели холодный климат со следующими характеристиками:

Окна: U = 0,33 и SHGC = 0,25

Мансардные окна: U = 0,53 и SHGC = 0,24

U-значение окна в этом случае не совсем соответствует коду 2015 года, но разница между 0.33 и 0,32 незначительны.

За лето мы получили следующие результаты:

Ориентация Окно Мансардное окно Несколько
север 10,2 БТЕ / ч / кв 60,1 БТЕ / ч / кв 5,9
юг 16,3 БТЕ / ч / кв 62,3 БТЕ / ч / кв 3.8
восток или запад 28,8 БТЕ / ч / кв 66,8 БТЕ / ч / кв 2,3

Опять же, данные показывают, что вам, вероятно, следует использовать световые люки, которые значительно лучше, чем требуется по энергетическому кодексу, если вы не хотите перегреваться летом.

Кроме того, приведенные выше расчеты тепловыделения не включают в себя какую-либо площадь шахты светового люка, так как световой люк, о котором идет речь, был похож на тот, что показан на фотографии в верхней части этой статьи.Это было под потолком собора.

3. Теплопотери зимой

Мы проделали те же вычисления для зимних потерь тепла и нашли это:

Флорида

Зимой окна имеют теплопотери 12,1 БТЕ / час на квадратный фут. Мансардное окно теряет 19,5 БТЕ / час на квадратный фут. Световой люк в этом случае примерно в 1,6 раза хуже окна, потому что ему разрешено иметь более высокое значение коэффициента теплопередачи. Прирост солнечного тепла не учитывался в расчетах, потому что максимальная потеря тепла происходит ночью, когда наиболее холодно.

Мичиган

Зимой окна имеют теплопотери 20,2 БТЕ / час на квадратный фут. Мансардное окно теряет 32,4 БТЕ / час на квадратный фут. Мансардное окно в этом случае снова примерно в 1,6 раза хуже окна.

В этом случае потеря тепла зимой не так страшна, как приток тепла летом, но все равно могут возникнуть проблемы с комфортом, если у вашего окна в крыше нет хороших характеристик.

4. Плохо изолированная или герметичная шахта светового люка

Другая проблема, которая возникает с мансардными окнами, заключается в том, что они иногда проходят через чердаки без кондиционирования, как вы видите на фото ниже.Строители построят вал, который имеет 2х4 на плоскости (посмотрите на тот, что слева с прикрепленным к нему проводом), и это затруднит изоляцию вала традиционными изоляционными материалами. Стеклопластиковые ваты, которые вы видите здесь, даже если бы они не отслаивались, не смогли бы хорошо изолировать вал из-за плохого контакта. Эти валы также часто являются участками утечки воздуха.

Что ты умеешь? Один из способов — переместить ограждение здания на линию крыши.Просто сделайте это кондиционированным чердаком, и теперь вам не нужно беспокоиться об изоляции шахты светового люка. Другой способ — использовать изоляцию из пенопласта на валу.

Как бы вы ни решили решить эту проблему, вы должны знать, что эта шахта светового люка является частью ограждения здания. Если он проходит через чердак без кондиционирования и плохо изолирован или герметичен, он создает тепловую нагрузку, добавляя тепла в дом летом и крадя его зимой.

5.Проблемы с влажностью из-за протечек

Вы всегда должны внимательно относиться к добавлению каких-либо проемов в крышу. Да, у нас есть материалы и методы, которые могут минимизировать риск утечки воды, но со временем все меняется. Если вы можете избежать риска, придумав другие способы обеспечить естественное освещение в доме, это, вероятно, более разумный способ.

Итог

Мансардные окна определенно могут подарить дому необходимое настроение, позволяя проникать больше естественного света зимой.Но если зимой вы можете получить ровно нужную сумму, то позже вы можете расплатиться за это, перегрев дом и сделав комнаты непригодными для использования или неудобными. Вот мой краткий обзор того, как лучше всего использовать световые люки:

  • Устанавливайте их в не слишком жарком климате летом. (Подумайте о Сиэтле.)
  • Установите их на крышах, выходящих на север.
  • Установите их там, где летом они будут в тени, если перегрев будет проблемой.
  • Получите мансардные окна с лучшими техническими характеристиками, какие только можете найти.Это означает двойное или тройное стекло с U-значениями и коэффициентами солнечного тепла, значительно меньшими, чем требует код.
  • Удалите из строя шахты световых люков или убедитесь, что они изолированы и герметичны.
  • Используйте лучшие материалы и методы управления водными ресурсами, чтобы снизить риск протечек воды на крыше.

Иногда, тем не менее, лучше всего просто полностью отказаться от мансардных окон. Если вы находитесь на этапе проектирования, это, конечно, будет намного дешевле, чем если бы у вас уже был дом.

Статьи по теме

Хорошее окно — все равно плохая стена

2 плохих способа установки Windows в сложном режиме

Не упустите эту возможность, если вы заменяете Windows

ПРИМЕЧАНИЕ: Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

Конденсация в крыше в крыше и как ее избежать

Это не беспокойство, которое у вас возникнет с любыми мансардными окнами и потолочными светильниками Sunsquare, и здесь мы объясняем, почему… Кайтмаркированы также по воздухопроницаемости.


Мансардное окно с плоской крышей


Открывающиеся окна в крыше


Раздвижные мансардные окна

Каркас наших потолочных светильников состоит из полиамидных изоляционных секций в алюминиевом каркасе, которые действуют как термические разрывы между внутренней и внешней температурой, где может образовываться конденсат. Основываясь на этой ведущей в отрасли инновации, мы заполняем оконные полости аргоном, чтобы обеспечить наилучшие изоляционные свойства наших световых люков.

Кроме того, каркасы застеклены на заводе мягкими изоляционными стеклопакетами с низким коэффициентом излучения, которые работают, отражая внутреннее тепло обратно в комнаты ниже, помогая владельцам недвижимости одновременно снизить счета за электроэнергию и снизить углеродный след!

На рынке нет сопоставимых окон в крыше с плоской крышей, которые могли бы сохранять внутреннее остекление более теплым и сухим, исключая возможность образования конденсата между оконными стеклами. Клиенты регулярно покупают наши дополнительные перила, чтобы каждый световой люк Sunsquare хорошо вписывался в кровельную мембрану.

Стойка Sunsquare делает процесс установки светового люка быстрым и безболезненным, но также обеспечивает высочайшие энергетические характеристики и нулевой риск конденсации. Каждая стойка изготовлена ​​из уникальной сэндвич-панели с использованием сложной изоляционной пены и протестирована на устойчивость к самым суровым погодным условиям.

В Sunsquare мы внедряем инновации в британскую индустрию световых люков с 2004 года. Наши уникальные новаторские проекты не только обеспечивают потрясающие архитектурные формы, но и ломают стереотипы стандартов безопасности.

Что вызывает конденсацию светового люка?

Конденсация в крыше чаще всего возникает, когда теплый влажный воздух поднимается к потолку и соприкасается с более холодной стеклянной поверхностью, на которую влияют внешние температуры и погодные условия. Также существует опасность, что конденсат светового люка может образоваться не только на стекле.

Основная причина конденсации светового люка — преобразование пара в жидкость. Когда воздушные карманы насыщаются влагой, она выделяется в виде капель воды.Конденсацию легко определить по туманным условиям, которые образуют и затуманивают внутреннее стекло любого недорогого, плохо изготовленного потолочного светильника.

Мы вносим больше водяного пара или влажности в нашу внутреннюю атмосферу, делая самые простые вещи; все это может накапливаться на мансардных окнах и мансардных окнах в виде конденсата, в том числе:

  • Очистка
  • Принятие душа (основная причина конденсации на световых люках в ванной)
  • Кулинария
  • Повседневное дыхание
  • Человеческий пот

Признаки конденсации светового люка, на которые следует обратить внимание

Есть несколько явных признаков конденсации в домах и на рабочих местах, которые могут быть вызваны неисправными крышными фонарями:

  • Отслаивающаяся или пузырящаяся краска для стен
  • Образование конденсата или плесени на окнах в крыше стен, оконных уплотнителях и плинтусах
  • Ухудшение изоляции стен и чердака
  • Изношенная напольная плитка и мебель
  • Структурная целостность дерева между наружными стенами начинает гнить

Почему в зимние месяцы образуется конденсация на световых люках?

Проблемы конденсации в мансардном окне наиболее распространены в холодные зимние месяцы из-за больших перепадов температур между внутренним стеклом мансардного окна и внешним стеклом мансардного окна.

Теплый воздух тяжелее холодного, поскольку в нем больше влаги. В зимние месяцы дома и рабочие места имеют системы центрального отопления для поддержания комфортной температуры. Однако, когда этот теплый влажный воздух поднимается вверх и соприкасается с прохладной поверхностью, например, стеклянным окном в крыше, влага немедленно образует конденсат на более холодной поверхности.

Когда наружная температура несколько ниже и разница температур между внешней и внутренней частями здания намного меньше, вероятность образования конденсата гораздо ниже.

Перепады температур между внутренним и внешним стеклом мансардных окон Sunsquare не являются проблемой. Поскольку каждый потолочный светильник термически разрушен, они помогают собственности оставаться более теплой, более энергоэффективной и, что особенно важно с точки зрения конденсации световых люков, суше. Терморазрыв предотвращает передачу тепла, генерируемого внутри, на внешние стекла посредством прямой передачи через каркас светового люка. Это позволяет внутреннему стеклу фонаря оставаться максимально теплым с минимальным влиянием внешнего стекла, которое подвергается худшим зимним условиям.

Как предотвратить капание конденсата из светового люка

Вот несколько простых шагов, которые вы можете предпринять, чтобы лучше проветрить дом и уменьшить вероятность образования конденсата от стекания капель в крыше на стены, пол и мебель:

  • Чаще используйте внутренние вытяжные вентиляторы для вывода горячего влажного воздуха наружу.
  • Убедитесь, что сушильные барабаны и газовые приборы должным образом отводят влажный теплый воздух наружу.
  • Держите оконные жалюзи и шторы открытыми, чтобы теплый воздух циркулировал вокруг ваших окон.
  • Ежедневно открывайте окна в жилых или рабочих помещениях для улучшения циркуляции воздуха. Световые люки Sunsquare Aero Electric могут одновременно обеспечивать естественное освещение, вентиляцию и доступ на крышу одним нажатием кнопки для дома и на рабочем месте, сводя к минимуму риск конденсации на световом люке в процессе.
  • Держите вентиляционные отверстия чердака открытыми, позволяя горячему воздуху подниматься и выпускать его наружу, а не оседать на оконных стеклах.

Как исправить конденсацию светового люка

Вы уже страдаете от конденсации световых лучей? Следуйте этим шести простым решениям для предотвращения образования конденсата в потолочных окнах, чтобы избавиться от сырости и затхлости в помещениях, создаваемых вашим потолочным светом:

  • Убедитесь, что ваш световой люк установлен и полностью изолирован для вашей собственности, предотвращая образование небольших зазоров во внешних панелях вашего потолочного светильника.
  • Закройте все трещины или отверстия в стыках или углах светового люка силиконовым герметиком.
  • Получите доступ к кровле вашего светового люка.
  • Удалите всю грязь, влагу, листья и любой другой мусор, который осел вокруг гидроизоляции, невольно создавая плотину для конденсата и просачивания воды в помещение.
  • Убедитесь, что уплотнитель вашего светового люка находится в хорошем состоянии — при необходимости замените его.
  • Повторяйте от трех до пяти шагов в год в рамках профилактического обслуживания оконных стекол от конденсата — раньше, если вы живете в сельской местности или в густо лесистой местности.

Для домовладельцев и предприятий, которым требуется люк, обеспечивающий обильное естественное освещение без риска того, что ваше внутреннее стекло будет слишком легко подвержено влиянию внешней температуры, позвольте нам посоветовать вам наилучшее возможное решение для светового люка для вашего проекта. Наш старший отдел продаж предлагает дружелюбные и опытные советы, чтобы воплотить ваши мечты в жизнь, связанные с освещением на крыше. Свяжитесь с нами сегодня.

Как уменьшить потери тепла в зимнее время через световые люки

Хотя световые люки добавляют в вашу жизнь много света и красоты, они также могут быть источником потери энергии.Мы понимаем, что многие домовладельцы разочарованы, когда узнают, что окна в крыше окна могут снизить энергоэффективность зимой.

Чтобы снизить счета за отопление зимой, следуйте нашим советам, как предотвратить потерю тепла через световые люки. Для получения дополнительной информации мы рекомендуем обратиться к ближайшему к вам поставщику мансардных окон.

Ноу, как световые люки способствуют потере энергии

Повышение температуры. Если у вас есть окно в крыше, это означает, что тепло поднимается и уходит наружу через окно в крыше.Любой воздух, который не выходит наружу, быстро охлаждается холодным стеклом в крыше перед тем, как погрузиться в ваше жилое пространство.

Поскольку световые люки расположены на крыше, они имеют тенденцию терять нагретый воздух зимой и охлажденный воздух летом. К счастью, есть способы уменьшить потери тепла через окно в крыше этой зимой. Многие из перечисленных здесь стратегий повышения энергоэффективности начинаются с правильной установки, поэтому так важно провести исследование, прежде чем нанимать подрядчика.

Помните, где вы устанавливаете мансардные окна

Если вам еще предстоит установить световой люк, подумайте, где его разместить. Направление, на которое смотрит ваш жилой световой люк, не столько зависит от личных предпочтений, сколько от того, где солнце находится в небе. Например, окна в крыше , выходящие на южную сторону, получают больше всего солнечного света в течение дня. Летом это может снизить энергоэффективность, но отлично подходит для холодной погоды.

Многие домовладельцы достигают большей энергоэффективности, размещая световые люки под лиственными (лиственными) деревьями, обращенными на юг.Таким образом, летом солнце блокируется листьями, но может светить зимой, когда листья опадают. Прирост тепла зимой — это хорошо, потому что это снижает время, необходимое для работы печи, чтобы обогреть дом.

Инвестируйте в тонировки, покрытия и остекление для световых люков

Вам следует проконсультироваться с ближайшим к вам поставщиком строительных конструкций, чтобы узнать, какие типы световых люков лучше всего подходят для вашего дома.

Утепление мансардных окон: Утепление и отделка мансардных окон

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
