Смесительный узел для теплого пола своими руками: устройство

Оглавление:
Смесительный узел для теплого пола своими руками: назначение и устройство
Самодельный смесительный узел для теплого пола: конструкция и сборка

Сантехника – дело сложное, и системы отопления в этом отношении не являются исключением. Один неверный шаг – и проблем с обогревом дома вам не избежать. Нюансов очень много, и практически каждый элемент системы представляет собой полноценный рабочий узел со своими тонкостями. Не исключением в этом отношении является и смесительный узел для теплого пола, о котором пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением, устройством, принципом работы и ответим на вопрос, как сделать смесительный узел для теплого пола своими руками?

Монтаж смесительного узла теплого пола фото

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

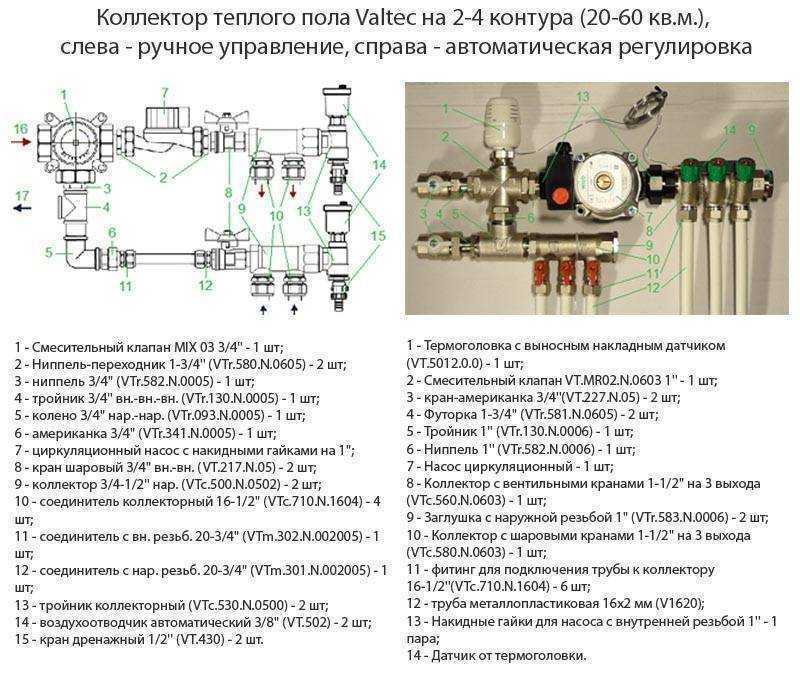

Схема смесительного узла теплого пола фото
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Смесительный узел для теплого пола своими руками фото
Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола.

Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.
Как работает смесительный узел для теплого пола фото
Гидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.

Контур теплого пола: смесительный узел фото
Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления. Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом.

Так же понадобится подвести электроснабжение к насосу.

Самодельный смесительный узел для теплого пола фото

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники. Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Автор статьи Александр Куликов

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

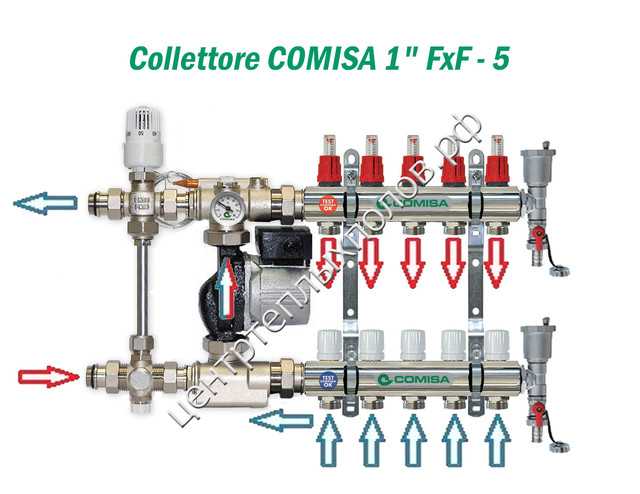

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Не забудьте оценить статью:

Закрытая система | | Теплый пол своими руками

Введение

Содержание

Этот подход использует специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

: Двухзонная закрытая система с блоком по требованию

: Пример 3-х зонного компактного индивидуального дизайна

: 3 зоны закрытые с электроблоком

: Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные рекомендации:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает….. Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, .. . так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

: Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

: Красивая закрытая шестизонная система Polaris

: Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

: Заполнение однозонной закрытой системы электрокотлом

: Пример индивидуального вертикального дизайна

: Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

: Закрытая система «Radiant Ready»

: Схема закрытой системы «Radiant Ready»

: Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по запросу. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

Смесительный клапан предварительно установлен в этом типе коллектора. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

: Раздельный коллектор на четыре зоны

: Разделение на три зоны

: Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии средств консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы с большим объемом

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.

Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X количества БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0208.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает….. Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуров зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech . 5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или Как спасти неисправную закрытую систему)
Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».
Самодельный проект лучистого тепла своими руками
Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.
Тот же проект после установки дизайна от нас!
К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная. В руках искусных профессионалов, таких как DC Cheek Heating and Cooling, не говоря уже о самодельщиках, работающих в собственных домах, системы обогрева компании Radiant Floor Company становятся искусством.
Открытая система | | DIY Radiant Heating напольный отопление
ВВЕДЕНИЕ
Содержание
В открытой системе используется один источник тепла, ваш внутренний водный нагреватель, для обеспечения оба напольного отопления и бытовой горячей воды. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в ваш горячий душ или посудомоечную машину, сначала проходит через пол. Это очень эффективная система, поскольку всю работу выполняет один источник тепла. Пока водонагреватель имеет соответствующие размеры и соответствует вашим потребностям в отоплении и бытовым потребностям, необходимость в «отдельной» системе отопления отпадает.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!
Многозональная открытая система с электрическим блоком по требованию и расширительным баком для городского водоснабжения
Схема потока воды открытой системы с водонагревателем бакового типа
Еще один пример многозонной открытой системы с муниципальным резервуаром.

Почему из бытового водопровода в систему отопления поступает холодная вода?
Вы заметите, что холодная вода из бытового водопровода поступает в водонагреватель через трубу в полу. Мы монтируем излучающую систему таким образом, чтобы застойная вода никогда не попала в вашу домашнюю систему. Свежая вода поступает в трубку каждый раз, когда вы используете горячую воду.
И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «добавочной» водой для вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, система отопления по существу «закрыта». Другими словами, холодная вода не может попасть в систему, если ей некуда течь… открытый кран горячей воды где-то в доме. Без открытого клапана горячей воды только циркуляционный насос, питающий излучающую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.
Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что свежая вода всегда течет через систему, даже летом. Имейте в виду, что любая горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистых потерь энергии. И из-за большой тепловой массы в полу небольшое количество холодной подпиточной воды, поступающей в трубы, не имеет шансов охладить пол… если, конечно, вы не принимаете четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, то циркуляционный насос все равно будет качать горячую воду по контурам, и в результате в трубку будет поступать теплая вода, а не холодный.
Кстати, одним из самых простых и недорогих способов защиты компонентов открытых систем, не говоря уже о бытовой сантехнике, является использование общедомового фильтра. Обычные корпуса канистрового типа можно приобрести в любом хозяйственном магазине, а 20-микронный фильтр эффективно удалит ил и другие частицы из поступающей в дом воды.
И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Содержание минералов в воде («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения, включая трубы PEX.
И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.
Таким образом, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высоким, чем обычно, уровнем хлора (4 PPM), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления. Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из другого источника с низким содержанием минералов или без хлора).
Но если работают излучающие циркуляторы, не будет ли пол воровать горячую воду из моего душа?
Нет. Это потому, что наши циркуляционные насосы представляют собой несамовсасывающие насосы очень низкой мощности. Они могут перемешивать воду в излучающей системе, но не могут конкурировать с обычным давлением воды для бытовых нужд. В результате использование горячей воды для бытовых нужд всегда имеет приоритет.
Примеры и схемы открытой системы
Четырехзонная открытая система с использованием водонагревателя по требованию.
Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.
Открытый первичный контур, установленный в многозонной излучающей системе

Открытая двухзонная система с первичным контуром И циркуляционным контуром для ГВС.
Даже в больших лучистых системах с большим объемом можно использовать водонагреватель подходящего размера по требованию. На приведенной ниже схеме показана наша конфигурация водопровода «Первичный/Вторичный» в открытой системе (т. е. отопление и горячее водоснабжение от одного агрегата).
Схема первичного контура
Электричество по запросу, многозональная открытая система
Газ по требованию многозонная система
Многозональная открытая система с использованием масляного нагревателя.

Примеры многозонных систем с основным контуром.

«Radiant Ready» для одной зоны Открытая система
Open Radiant Ready для бакового водонагревателя
На фото выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, различные клапаны и манометры. Вся система проходит испытания под давлением на отсутствие утечек, и всего пять соединений под пайку могут соединить ее с вашей системой.
Использование водонагревателя по требованию для открытой системы
За последние несколько лет водонагреватели превратились в необычные источники тепла. Они намного более эффективны (95%), чем баковые водонагреватели (75% и менее для большинства моделей), они меньше по размеру, мощнее, вентилируются трубой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».
В отличие от баковых водонагревателей, водонагреватели по требованию управляются компьютером и могут модулировать свои горелки в зависимости от температуры поступающей воды для достижения максимальной эффективности. Они также оснащены встроенными цифровыми дисплеями, которые показывают галлоны в минуту, протекающие через устройство (полезно для диагностики), температуру поступающей и выходящей воды и даже мигают коды ошибок, когда что-то не так. Повышение или понижение температуры на выходе так же просто, как нажатие кнопки.
Открытая система со схемой On Demand
Многозональная открытая система

На приведенной выше схеме показаны все компоненты «Открытой системы», за которой следует фотография, показывающая, как система связана с зонным коллектором. Горячая вода из блока по требованию поступает в смесительный клапан №1 (клапан слева), где она нагревается до температуры, необходимой для пола. Горячая вода от нагревателя по требованию также подается к смесительному клапану № 2 (верхний клапан), поэтому горячая вода для бытовых нужд может быть холоднее (или, в некоторых случаях, горячее), чем вода на полу. Такая конфигурация сантехники дает домовладельцу полный контроль над теплопроизводительностью как для отопления помещений, так и для горячего водоснабжения.
На фото ниже показан другой вид водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество. Этот электрический блок специально разработан для обогрева полов и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВтч или ниже), электрический нагреватель по запросу был бы отличным источником тепла. .
Компания Radiant Floor также производит предварительно собранные однозонные системы «Radiant Ready» в 38 конфигурациях. На фото ниже — Radiant Ready, специально разработанный для водонагревателя по требованию.
Radiant Ready разработан для системы по запросу
«Radiant Ready» для нагревателя по требованию

Однозонная система Radiant Ready «Открытая» с использованием нагревателя по запросу
значительно, и цена теперь находится в пределах диапазона многих обычных лучистых циркуляторов. Компания Radiant Floor будет встраивать циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.
Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Насос Alpha
Заполнение открытой системы
ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
В недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из системы обязательно. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .
Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к прохождению воды через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.
Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, закройте все контуры Зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура всей зоны.

Примеры контурного коллектора: (Настенное крепление и версия в штучной упаковке):
Важное примечание: Насос никогда не должен быть горячее, чем жидкость, циркулирующая через него. Это указывает на нагрузку на насос. Превышение оборотов двигателя насоса либо из-за недостатка жидкости (воздуха), либо из-за ограниченной циркуляции (или задержки) якоря электродвигателя. Этого можно избежать, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. д. Шумный насос обычно означает наличие воздуха в системе, которую необходимо продуть.
Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Это может потребоваться выполнить несколько раз, особенно при запуске! Пожалуйста, нажмите на эту ссылку https://www.radiantcompany. com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы увидеть короткое видео о том, как это делается.
Расположение/снятие фильтра водонагревателя по требованию:
При заборе горячей воды из водонагревателя для бытового потребления (по требованию или резервуарного типа) вместо него поступает холодная вода. Но вместо того, чтобы поступать непосредственно в водонагреватель в открытой радиационной системе, эта свежая подпиточная вода сначала проходит через радиационную трубку. Это устраняет любую возможность застоя в системе, но при этом не оказывает пагубного влияния на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей бытовой системы может удалять воздух из недавно установленной излучающей трубы.
Это делает заполнение открытой системы проще, чем заполнение закрытой системы, поскольку нет необходимости в шлангах, вспомогательных насосах или ведрах с предварительно смешанным антифризом.
Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.
Любой посторонний воздух, остающийся в системе, со временем будет выдуваться естественным образом за счет обычного ежедневного использования горячей воды домохозяйством.
Кроме того, имейте в виду, что если вы используете новый водонагреватель бакового типа, этот нагреватель будет заполнен воздухом. Ожидайте, что процесс очистки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.
Запорные клапаны
Запорные клапаны
Мы называем различные клапаны на фотографии выше «запорными клапанами». Два вентиля, похожие на нагрудники для шлангов, — это сливы котла. Один слив котла расположен на верхней (горячей «выходной») трубе сразу под штатным запорным вентилем. Слив котла на нижней трубе (холодная/обратка «вход») находится чуть выше второго запорного клапана.
Эти запорные клапаны позволяют домовладельцу выполнять «обратную промывку» водонагревателя Takagi чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус слегка кислый и разрушит минеральные отложения, которые могли образоваться в теплообменниках Takagi.
Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:
1. Закройте оба запорных клапана.
2. Подсоедините короткий шланг стиральной машины к каждому сливу бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое 5-галлонное ведро.
4. Подсоедините шланг от «горячей» (из Такаги) линии к погружному водоотливному или коммунальному насосу.
5. Протяните шланг от «холодной» (входящей к Takagi) линии в 5-галлонное ведро.
Когда насос работает, он подает уксус В ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ во ВХОДНОЙ порт, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в нагреватель, закрыть оба запорных клапана и оставить уксус в теплообменниках на час или два.
Наконец, замените уксус свежей водой и промойте нагреватель в течение 60 секунд.
Не забудьте открыть запорные вентили в конце этой процедуры.
Циркуляционная петля
Циркуляционная петля
В домах с разбросанной планировкой источник тепла часто находится на большом расстоянии от приборов горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы диаметром 1/2 дюйма или 3/4 дюйма или трубы PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды улетучиваются в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.
Циркуляционный контур решает эту проблему, обеспечивая циркуляцию горячей воды в непрерывном контуре между пользователем и источником тепла. Затем от основного контура ответвляется один или несколько водонагревателей, и горячая вода, по сути, становится мгновенно доступной.
Краткое руководство для многозональной системы (с расширительным баком ~ нестандартное размещение)
Многозональная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сама петля может излучать значительное количество тепловой энергии в окружающий воздух, если она не будет хорошо изолирована. В идеале таймер включает контур (насос) только в периоды значительного использования горячей воды, скажем, несколько часов утром и несколько часов ночью.
Наружные дровяные котлы с открытой системой
Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.
Если у вас есть стандартный открытый дровяной котел, следующая схема может оказаться очень полезной.
«Открытая» конфигурация, используемая со стандартным уличным дровяным котлом
Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозионным средством. Поэтому котловая вода никогда не должна соприкасаться с питьевой водой в накопительном/резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (т. е. горелка на пропане или жидком топливе загорается, когда запас дров сгорает), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую потребность дома. потребности в горячей воде и отоплении.
На этом фото показана сторона теплообменника открытой системы с дровяным котлом
Изолированные подающая и обратная линии от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру на входе в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.
Обратите внимание на «существующий комплект для заполнения системы», установленный в возвратной линии. Эти клапаны облегчают заполнение или опорожнение бойлера при необходимости.
Второй циркуляционный насос из нержавеющей стали установлен на теплообменнике со стороны бытового потребления/отопления (вверху справа на фото). Датчик на накопительном баке обратная линия контролирует температуру в баке. Когда температура резервуара падает ниже 140 градусов, включается насос из нержавеющей стали, и тепло отводится от теплообменника.
Другая вариация на тему дровяного котла — это «змеевик для горячей воды» внутри самого котла. Некоторые марки котлов предлагают эту функцию, и, поскольку в котел постоянно подается древесина, отдельный накопительный бак для ГВС не требуется.
Открытая система с подключением к солнечной энергии
Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная энергия. На приведенной ниже схеме показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.
В этом резервуаре используются два внутренних теплообменника для нагрева воды для «открытой» радиационной системы.
В резервуарах с двойным змеевиком две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до полезной температуры, а горячая вода забирается по мере необходимости для бытовых нужд и отопления. Свежая вода поступает в резервуар прямо пропорционально количеству, забираемому для ГВС . Очевидно, что при заборе горячей воды из бака за лучистое отопление просто возвращается в бак для повторного нагрева.
Так как солнечная энергия, особенно весной, летом и осенью, может нагреть бак практически до кипения, смесительный клапан охлаждает воду до безопасного уровня.
С другой стороны, если период облачной погоды или отсутствие доступного солнца (также называемое зимой) не позволяет солнечному нагреву бака до желаемой температуры, блок Takagi по запросу (резервный) нагревает верхнюю часть змеевик с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытового или лучистого отопления.
Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (не питьевые и/или незамерзающие) системы, соединенные с чистой питьевой водой, в этот комплект включены компоненты, необходимые для любой закрытой системы, т. е. расширительный бак, отделитель воздуха, клапаны наполнения/дренажа и т. д.
Добавление закрытой зоны защиты от замерзания или зоны снеготаяния к коллектору открытой системы
Использование зонного коллектора для питания теплообменника сияющие аппликации требуют использования антифриза. Примерами могут служить таяние снега с проезжих частей, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным изолированным линиям… или, в основном, любая задача обогрева , требующая защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.
Как правило, в целях повышения эффективности (обогрев антифризом на 15 % менее эффективен, чем обогрев чистой водой) вы не хотите, чтобы вся ваша система отопления использовала антифриз только потому, что он может понадобиться одной или двум зонам. . Решением является теплообменник, обогреваемый одной ветвью открытой системы Zone Manifold ( см. выше схему ). Теплообменник передает тепло от питьевой воды к антифризу, не смешивая две жидкости.
Система снеготаяния для въезда и парковки
На изображенной системе снеготаяния обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубкой и, что не менее важно, на вертикальные куски пены по краям будущего плита. Во всех применениях лучистого отопления, и особенно в энергоемких применениях, таких как таяние снега и льда, крайне важно сдерживать тепло и направлять его на свою основную задачу. При этом растапливать снег с бетонного проезда и не тратить драгоценное тепло на почву ниже и вдоль кромок плиты стоит больших затрат на обильную изоляцию.
Несколько источников тепла, объединенных в открытую систему
Удивительно, насколько многоуровневыми могут быть некоторые системы отопления. В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае — солнечную энергию, дрова и газ) в единую систему.
Смесительный узел теплого пола своими руками: Смесительный узел для теплого пола своими руками
